問題描述：
在 SAP2000中預應力鋼束是如何定義的？
解答：
預應力鋼束的定義流程和普通框架的定義流程基本一致，主要包括：定義預應力鋼束截面，繪制鋼束位置，編輯鋼束數據；
（1）定義鋼束截面

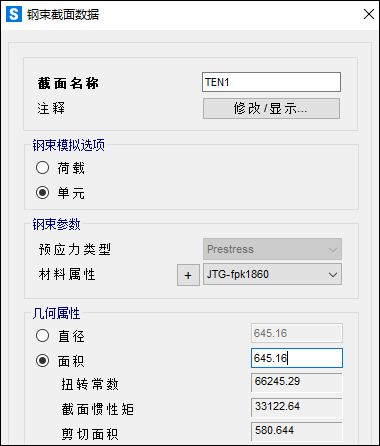

點擊【定義>截面屬性>鋼束截面】命令，打開【鋼束截面數據】窗口，如下圖所示。在該窗口中， 用戶需要定義的是鋼束的材料屬性和鋼束面積。材料可通過標準材料庫導入，面積可通過直徑確定或直接輸入，軟件會在下側顯示鋼束截面相應的幾何屬性。
需要注意是：在【鋼束模擬選項】中，可以選擇將鋼束模擬為單元或荷載，程序默認采用單元模擬鋼束。采用單元模擬鋼束時程序可考慮在不同條件下預應力的變化，而采用荷載模擬鋼束時預應力損失僅能由用戶輸入，無法考慮非線性分析中的預應力損失。
（2）繪制鋼束
點擊【繪制>框架/索/鋼束】命令，打開【對象屬性】窗口，在線對象類型中選擇類型為鋼束。依次點擊兩節點，確定鋼束兩端的位置，此時程序會彈出【編輯鋼束數據】窗口。
（3）編輯鋼束數據

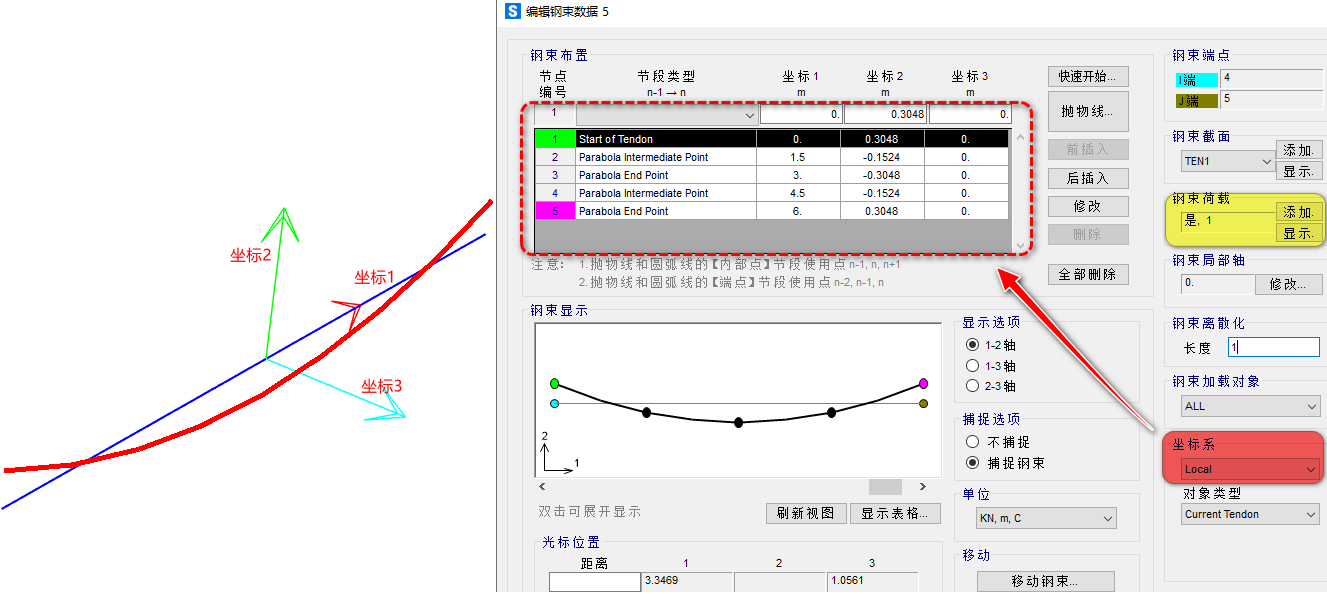

【編輯鋼束數據】窗口中，如下圖所示，用戶可以定義鋼束的截面、修改局部軸、離散長度、張拉荷載等信息。其中需要注意的是以下兩個部分信息的定義：鋼束位置和鋼束荷載
a.定義鋼束位置
程序中有兩種方式確定預應力鋼束的位置：局部坐標系和整體坐標系，程序默認通過局部坐標系來確定鋼束的位置。如上圖中【坐標系】選項為“Local”，即表示此時參考坐標系為局部坐標系。程序取鋼束兩端節點，并依據繪制方向形成虛擬框架單元（該框架單元僅提供參考坐標，并不真實存在），該虛擬框架單元的起點即為坐標軸的原點，虛擬框架單元的局部坐標軸即為鋼束的局部坐標軸。
鋼束線型是通過特征點的坐標和節段類型來控制的。用戶通過確定鋼束各個特征點在參考坐標系下的位置，以及各個節段類型就可以確定鋼束的空間位置。如上圖中的鋼束，其參考坐標系為局部坐標系，各個特征點在局部坐標系下的坐標分別為“坐標1、坐標2、坐標3”。指定兩個特征點之間的節段類型后，其空間位置就可以確定。在下側【鋼束顯示】可調整不同的視圖平面，觀察鋼束和參考線的相對位置，檢查鋼束形狀。關于鋼束節段類型及特征點的定義可參考知識庫文檔—《預應力鋼束的輸入規則》
如果將【坐標系】一欄修改為Global，表示此時參考坐標系為整體坐標系，坐標1、坐標2、坐標3分別對應整體坐標軸的x軸、y軸、z軸。此時鋼束的定義方式與之前類似，不同是鋼束線型特征點的坐標將變?yōu)檎w坐標。
b.定義鋼束張拉荷載

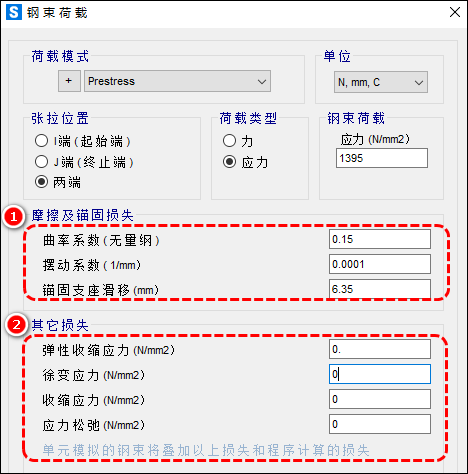

確定鋼束位置后，即可定義鋼束張拉荷載。點擊【鋼束荷載】右側的添加，打開荷載定義窗口。在該窗口中用戶可以定義鋼束的荷載模式、張拉位置、張拉荷載的大小等。需要注意的是下側計算預應力損失的兩個紅色的選項。
選項1：填入相關參數，程序會自動依據規范計算相應的預應力損失。選項1中各個參數的含義可查看知識庫文檔—《鋼束預應力損失參數定義》
選項2：由用戶直接輸入相應的預應力損失，此時程序會疊加選項1的預應力損失作為最終的預應力損失。如用戶無需考慮該部分的預應力損失，直接填寫0即可。
需要注意的是：對于線性分析，采用荷載模擬預應力鋼束一般是滿足要求的。此時由混凝土?xí)r變效應、應力松弛等因素引起的預應力損失需要由用戶在選項2中指定。如果用戶想要考慮預應力鋼束的非線性，計算不同階段由混凝土?xí)r變效應和梁的彈性壓縮引起的預應力損失，則需要將鋼束模擬改為單元。如施工階段分析，不同的階段結構承受荷載及邊界條件等都會發生變化，采用單元來模擬鋼束時，程序會依據這些條件的變化，來計算相應時刻的有效預應力。因此采用單元來模擬預應力鋼束時，選項2中的損失值一般填為0。
按上述流程定義完預應力工況后，即可運行分析查看結果。關于預應力二次力的提取可查看知識庫文檔—《超靜定荷載工況》。
