SoilVision建模模塊SVDesigner介紹
SVDESIGNER?軟件是一款用戶界面友好的復雜三維地質建模及可視化軟件,能夠處理巖土工程及水文地質數據,生成的模型能夠計算其體積并高質量的輸出,生成的模型還可以用于巖土工程項目的計算分析。
- 建模方式:建立的三維幾何模型可以直接應用于二維和三維的數值模型中
- 工作方式:在復雜幾何模型的建立方面,不再需要輸入大量的三維地質數據
- 全新可視化功能:可以快速的進行巖土工程設計以及施工階段的可視化
- 建筑與開挖的可視化:管理、修改以及建筑階段與開挖階段的可視化功能
- 高性能的圖形引擎:對于復雜三維模型,更流暢的操作以及更高性能的改進
- 能夠創建更大更復雜的模型
- 對模型進行旋轉等操作時,軟件更流暢的響應
- 高質量的打印以及用戶視覺效果
在進行三維模型的分析時,一個難點就是三維模型的建立。無論是復雜的地層還是巖土工程設計的中三維模型,如公路、路堤還是尾礦壩,這些結構都是三維的模型,但都很難用計算機進行描述。SVDESIGNER?軟件是一款巖土工程的三維設計軟件,軟件可以導入大多數標準的三維幾何模型文件如 AutoCAD 的DXF文件,同時軟件還可以作為巖土工程的原形設計軟件。
SVDESIGNER?軟件可以導入各種格式的鉆探數據文件。在軟件中,曲面可用網格或三角形的網格曲線來表示。軟件還可以處理各種曲面的相交,這樣生成的三維模型更為準確。

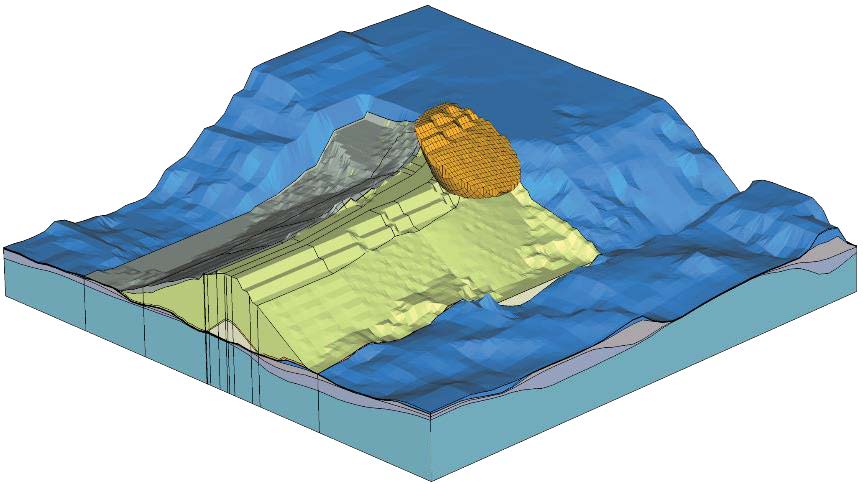

SVDESIGNER?軟件還有很多工具來進行巖土工程設計,通過軟件工具箱消減回填來生成公路、路堤、土壩以及尾礦,或者生成更為復雜的結構。軟件可以計算幾何模型的體積以及填入各種材料。

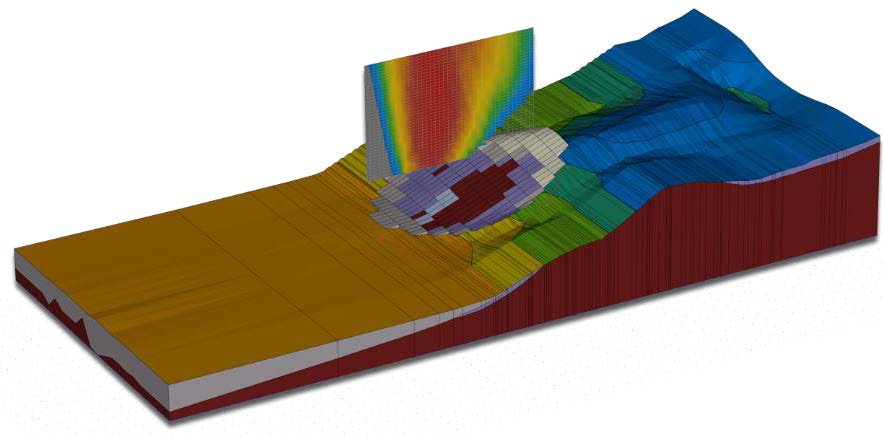

除了可以進行材料填充以及體積計算之外,SVDESIGNER?軟件生成的模型還可用于數值模擬計算。創建的三維幾何模型可以通過二維的切面或完全的輸出為包括整體網格和曲面網格的模型。
SVDESIGNER?軟件為巖土工程設計一個全新的軟件,全三維的幾何以及根據工程需要的二維三維數值模擬。能夠縮短原形設計的時間,同時可以建立更為復雜的模型。
SVDESIGNER?軟件的主要功能
- 易于使用:熟悉的用戶界面,直觀架構與圖標。通過短暫的學習就可以掌握,能夠快速的建模。
- 復雜的三維曲面的表示方式:三維曲面的建立可以通過導入多種格式地質數據,來生成網格或曲面,組成成百上千的單元。
- 支持導入的文件類型:SVOFFICE?2009、SVOFFICE?5、OBJ、3DS、DAT(使用Acumesh的TecPlot格式)、DEM、DTM、DXF(AutoCAD)、ESRI網格
- 曲面相交:可以實現復雜的曲面的相交
- 幾何模型的修改:允許編輯現有的幾何模型,并通過拓?fù)浣Y(jié)構形成新的幾何模型。

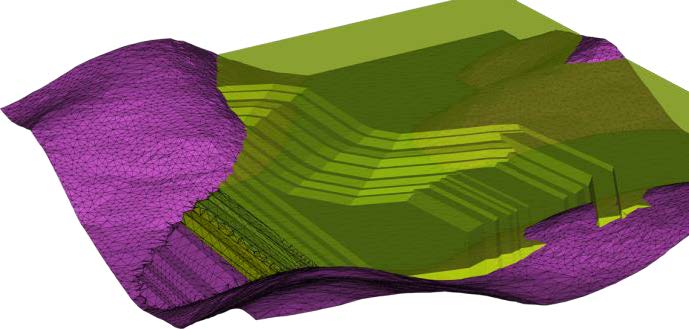

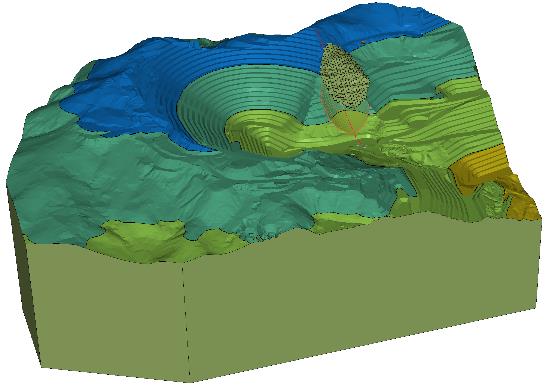

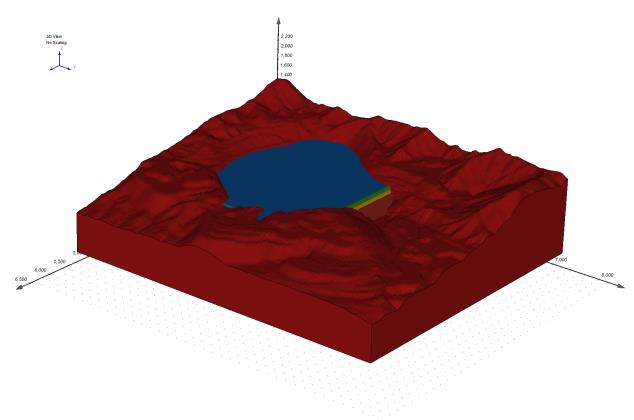

- 可對曲面進行消減或開挖:通過消減曲面,可以在山的一側形成一條道路,露天礦的開采也可以通過這種形式來實現。

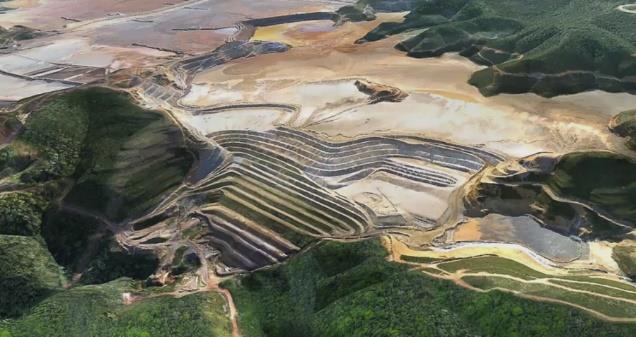

- 序列建筑功能:通過有序建設通過可以進行土壩與采礦的原形設計
- 體積計算:可以計算材料的體積,有利于工程的建設指導

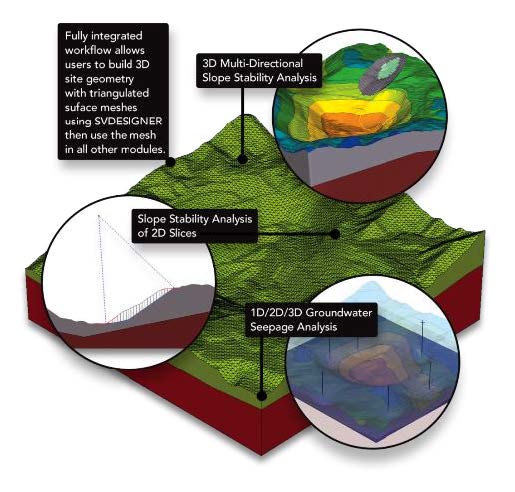

- 模型的輸出:可以把建立的幾何模型輸出為二維或三維的模型用于SVOFFICE?5/GE中進行數值計算。
- 強大的可視化功能:建立的三維模型可以展現給客戶或用于前期設計,可以輸出各種圖片,還可以創建動畫。
典型應用案例

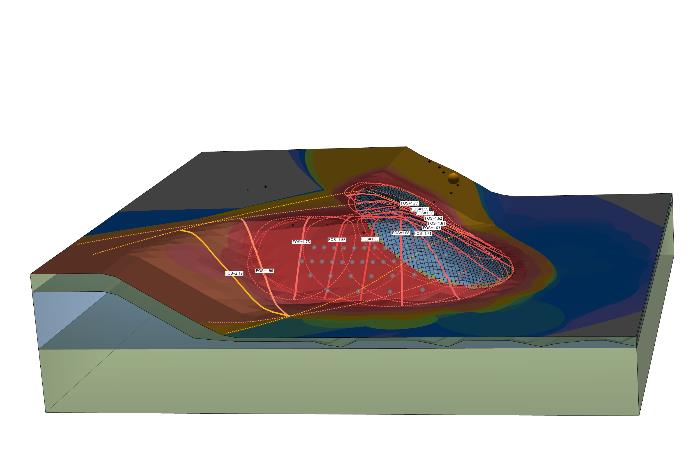

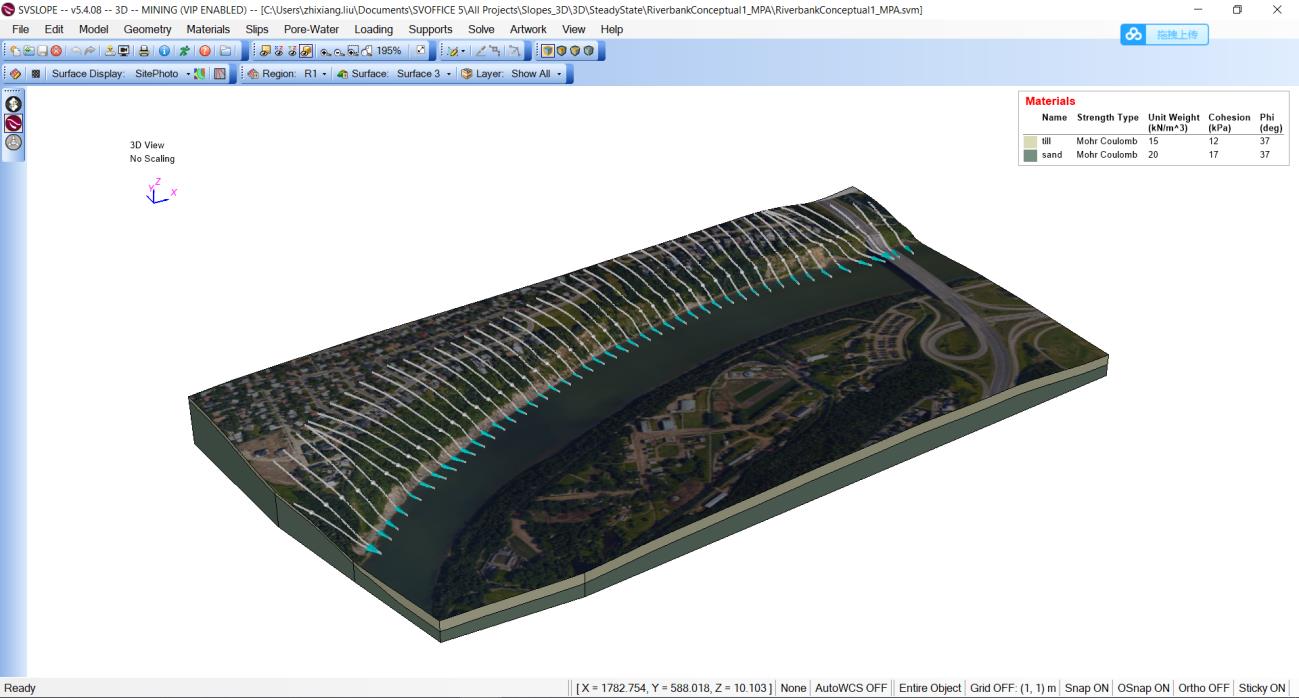

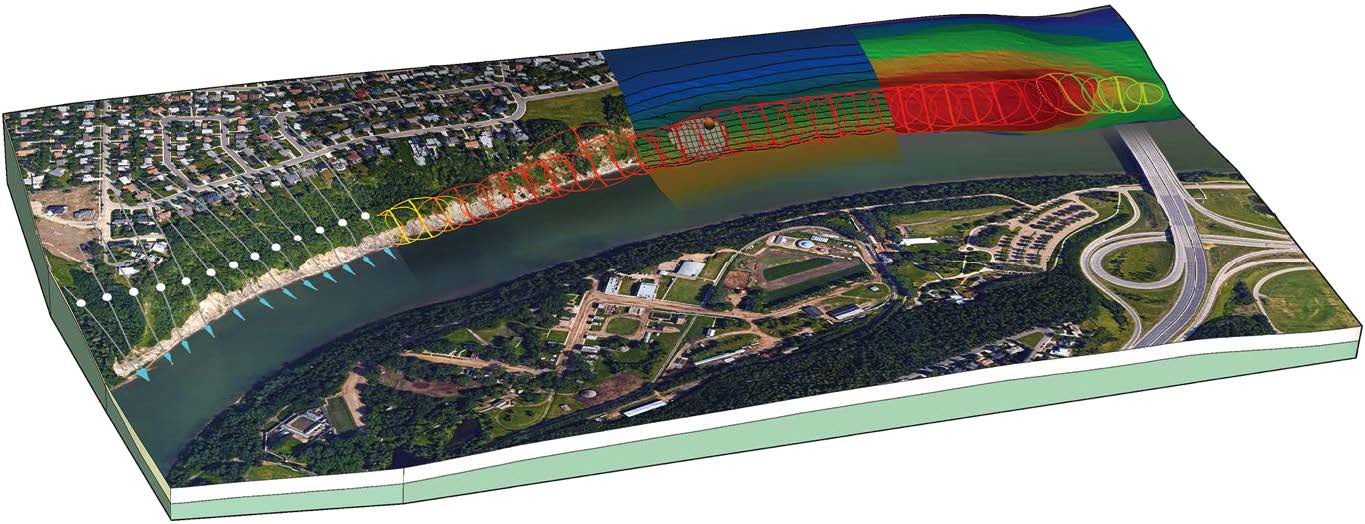

案例1:建立某城區河道地質與水文模型,對滲流和邊坡安全性進行分析

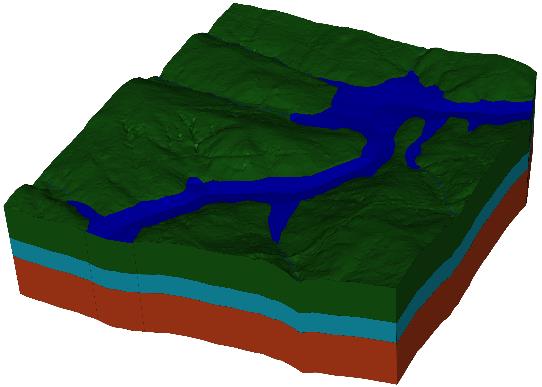

案例2:建立某山區河道地質模型
其他案例
