筑信達施工圖設計軟件 CiSDetailer
CiSDetailer軟件是北京筑信達工程咨詢有限公司開發的施工圖設計軟件。CiSDetailer軟件讀取ETABS、SAP2000的模型信息和分析設計結果，進行模型顯示、構件類型判斷、配筋計算、構件PMM雙偏壓配筋計算、邊緣構件劃分、施工圖繪制、舒適度驗算、計算書輸出等，并可以和多個軟件進行配筋結果對比。

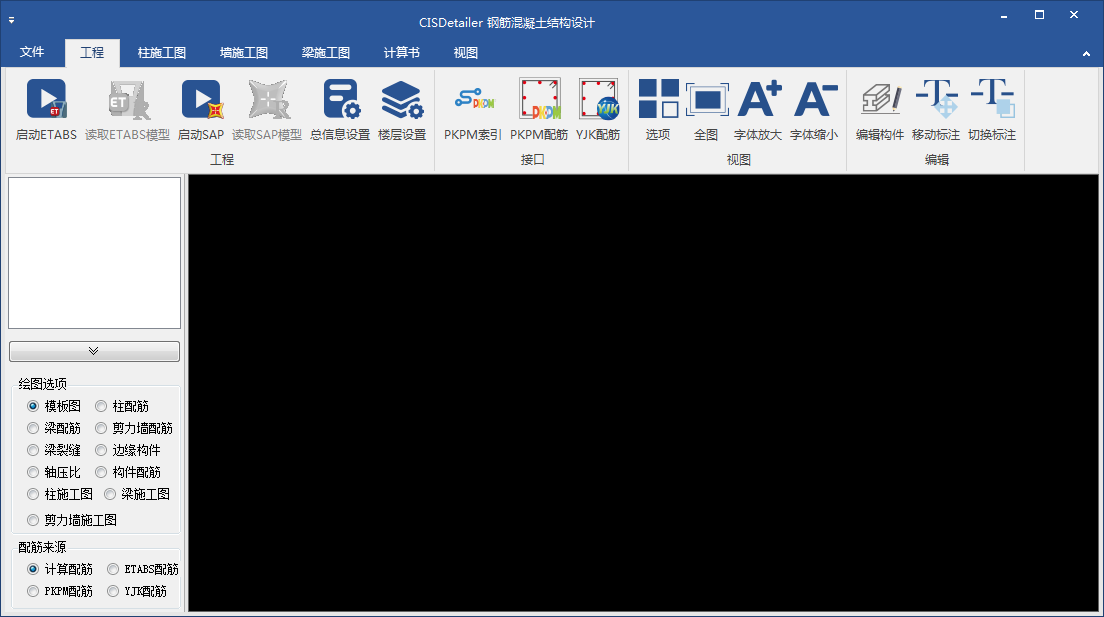

軟件的主界面如圖所示。菜單欄包括文件設置區、工程設置區、柱/墻/梁施工圖、計算書、視圖，導航欄菜單區、視圖顯示區。
主要功能包括
- ETABS、SAP2000模型信息讀取
- 各構件的設計內力、配筋結果讀取
- 其他軟件配筋結果讀取與對比
- 柱構件配筋計算、配筋歸并、平法施工圖繪制、PMM校核與設計
- 剪力墻墻肢連梁判斷與標簽指定、約束/構造邊緣構件識別、配筋計算、配筋歸并、平法施工圖繪制
- 梁構件支座判斷、支座調整、配筋計算、配筋歸并、平法施工圖繪制、裂縫計算
- 計算書舒適度計算、顯示樣式設置、內容輸出選擇、word版本計算書
- 視圖輸出為PNG或AutoCAD格式
導入模型
CiSDetailer可以讀取ETABS及SAP2000的模型。讀取各種截面類型，桿件單元、面單元、荷載工況、設計內力、配筋信息等數據信息。自動進行梁、柱、墻、連梁等構件的連接、合并、劃分、模板底圖繪制等工作。將計算模型轉化為施工圖模型。

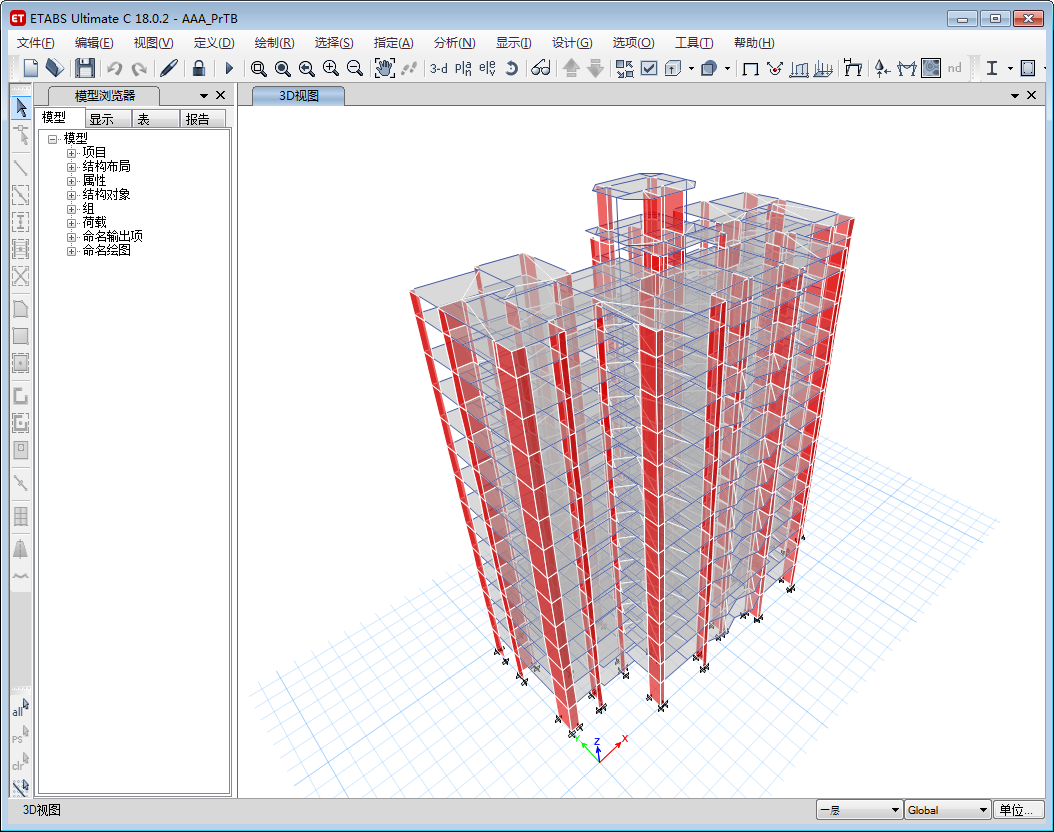

圖1 ETABS 模型

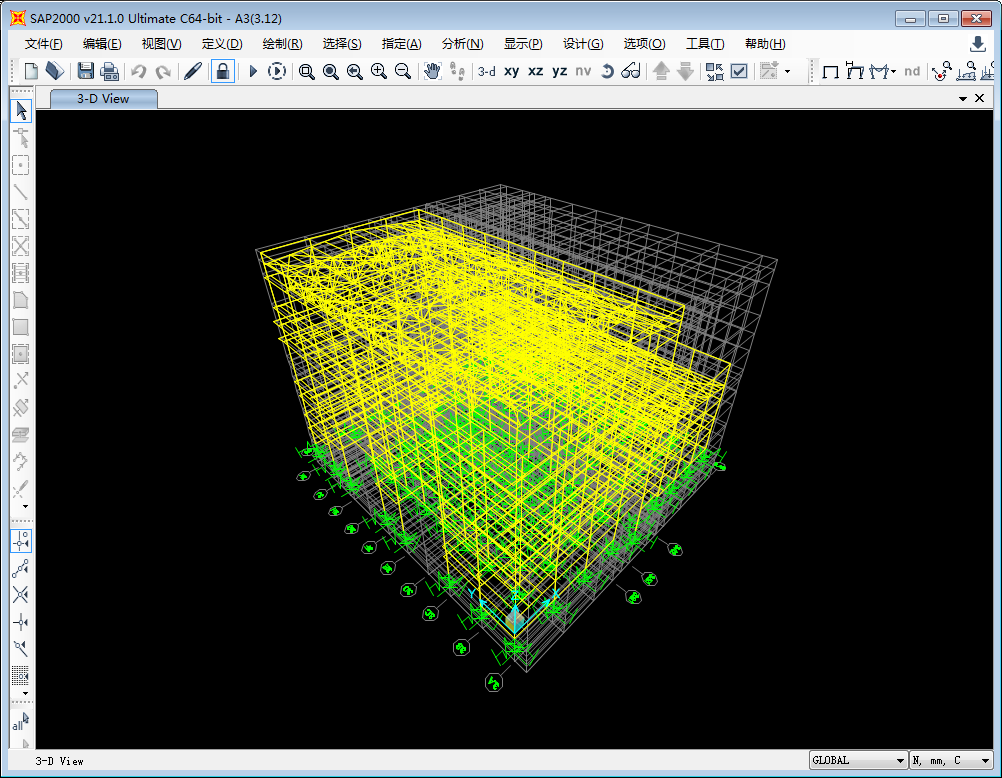

圖2 SAP2000 模型
另外，由CiSModelCenter將PKPM導為ETABS文件時將同時生成.PKPMIndex索引文件，先點擊PKPM索引導入索引文件，再點擊PKPM配筋選取PKPM配筋結果文件，可導入PKPM配筋結果；YJK配筋可通過選擇YJK結果文件直接導入，從而與ETABS/SAP2000配筋結果、Detailer設計結果進行對比。需要注意的是，對比配筋結果前需保持這幾款軟件的模型設置完全一致，如梁柱節點的剛域設置、插入點的設置、（準）剛性隔板的設置、設計組合的選取。當模型周期一致時，配筋結果對比良好。
構件設計
模型成功導入后，可進行構件設計
柱設計：可以讀取ETABS或SAP2000的配筋結果，也可以讀取柱構件的設計內力通過PMM曲面進行雙偏壓設計配筋并通過圖形界面查看構件設計信息，可導出PMM曲面數據，也可進行截面校核。

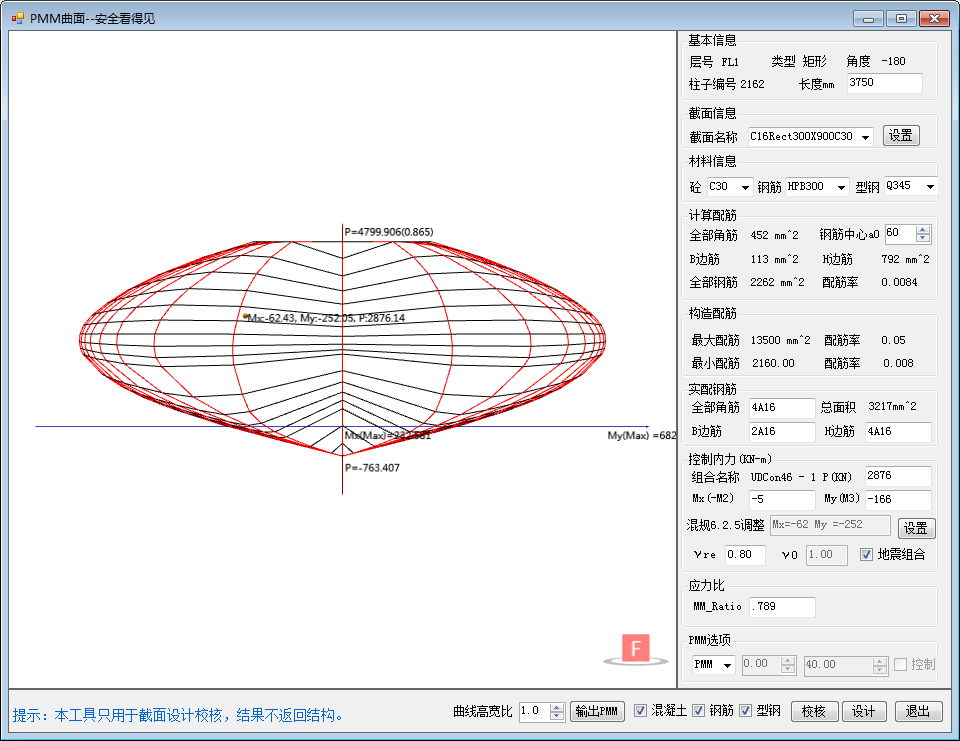

圖3 PMM設計對話框
梁設計：可以讀取ETABS或SAP2000的配筋結果，也可以讀取柱構件的設計內力根據混凝土規范計算梁截面配筋、裂縫計算。用戶可以查看配筋計算的詳細過程。

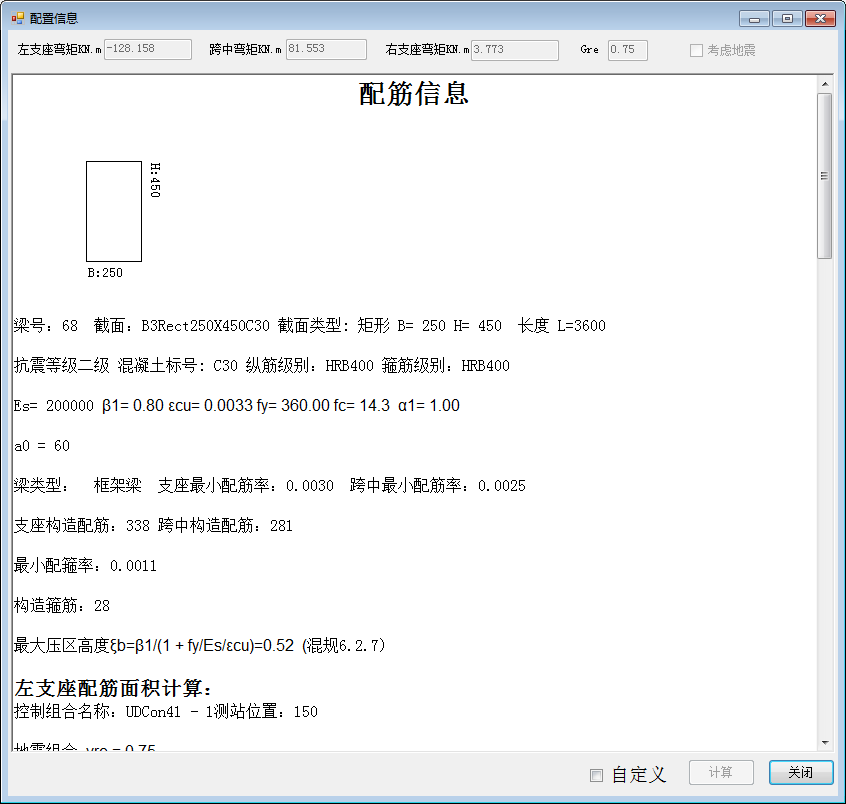

圖4 詳細配筋計算過程
墻及連梁設計：自動劃分墻梁標簽，讀取ETABS設計內力，根據混凝土規范進行墻肢暗柱縱筋及墻肢水平分布筋計算，自動劃分邊緣構件，并可以查看墻肢配筋或邊緣構件劃分及配筋面積確定的詳細過程。

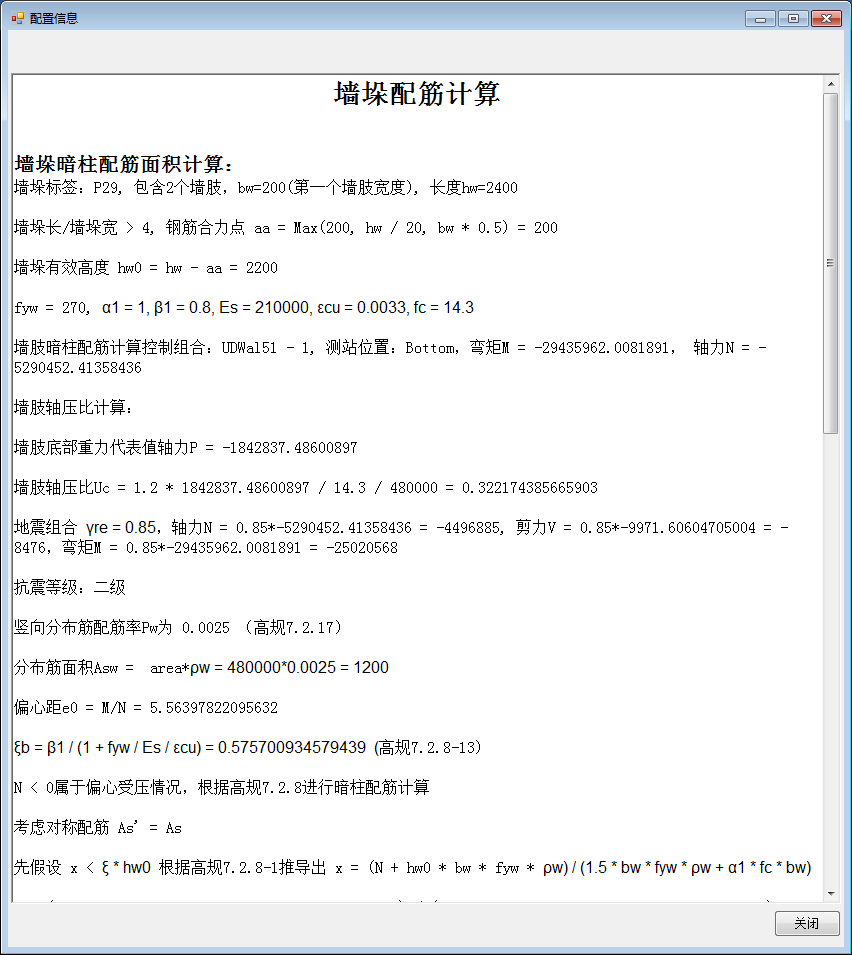

圖5 墻肢配筋計算過程

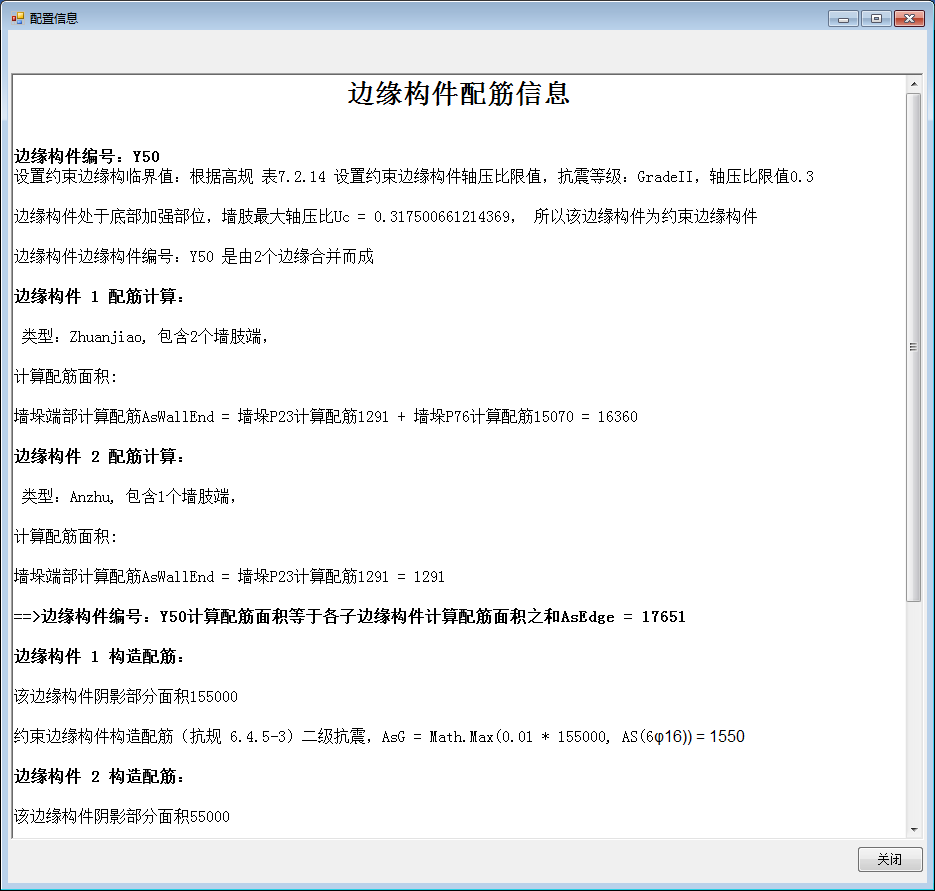

圖6 邊緣構件配筋
施工圖

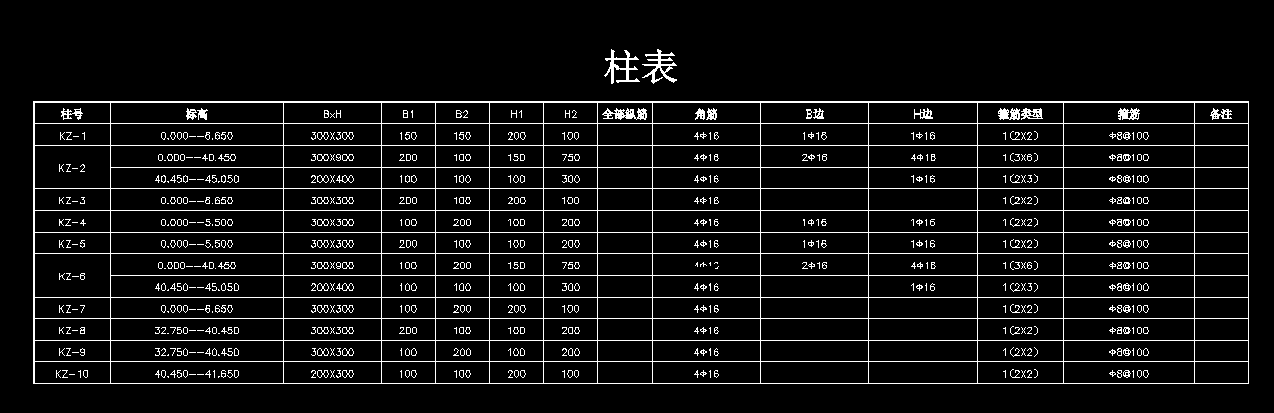

柱施工圖：柱施工圖可以選擇原位表示法及表格畫法，支持編輯構件、移動標注和切換標注。

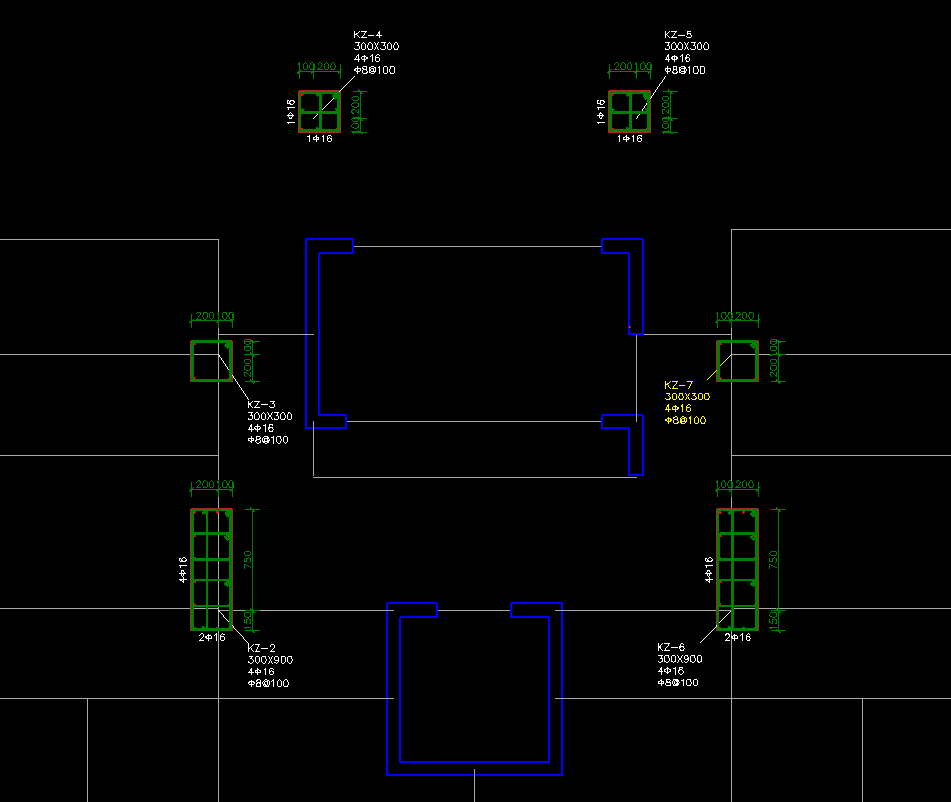

圖7 柱原位表示法施工圖
梁施工圖：梁支座自動判斷與人工調整；繪制平法施工圖，可編輯構件、移動標注和切換標注。

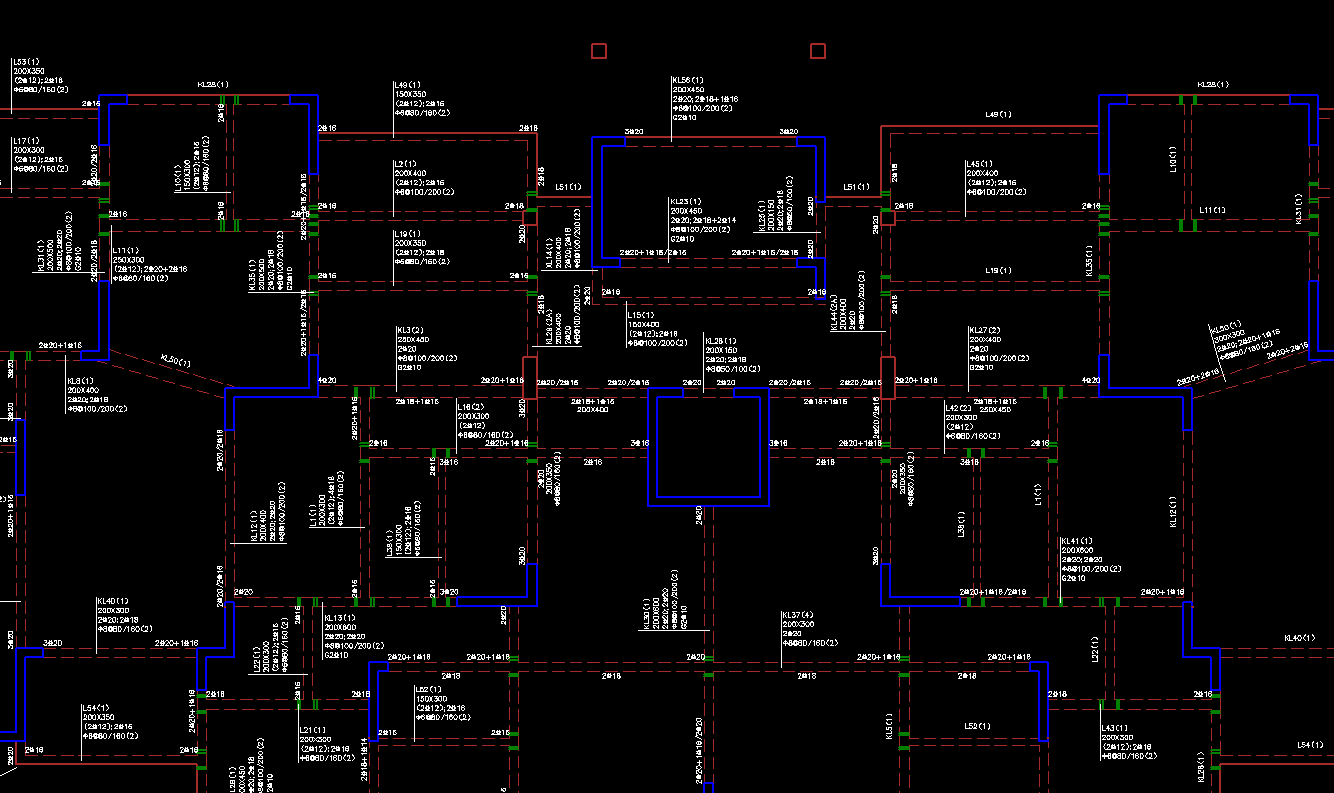

圖8 梁施工圖局部
墻連梁施工圖：墻及連梁施工圖可以采用原位畫法，也可以選擇表格畫法，可編輯構件、移動標注和切換標注。

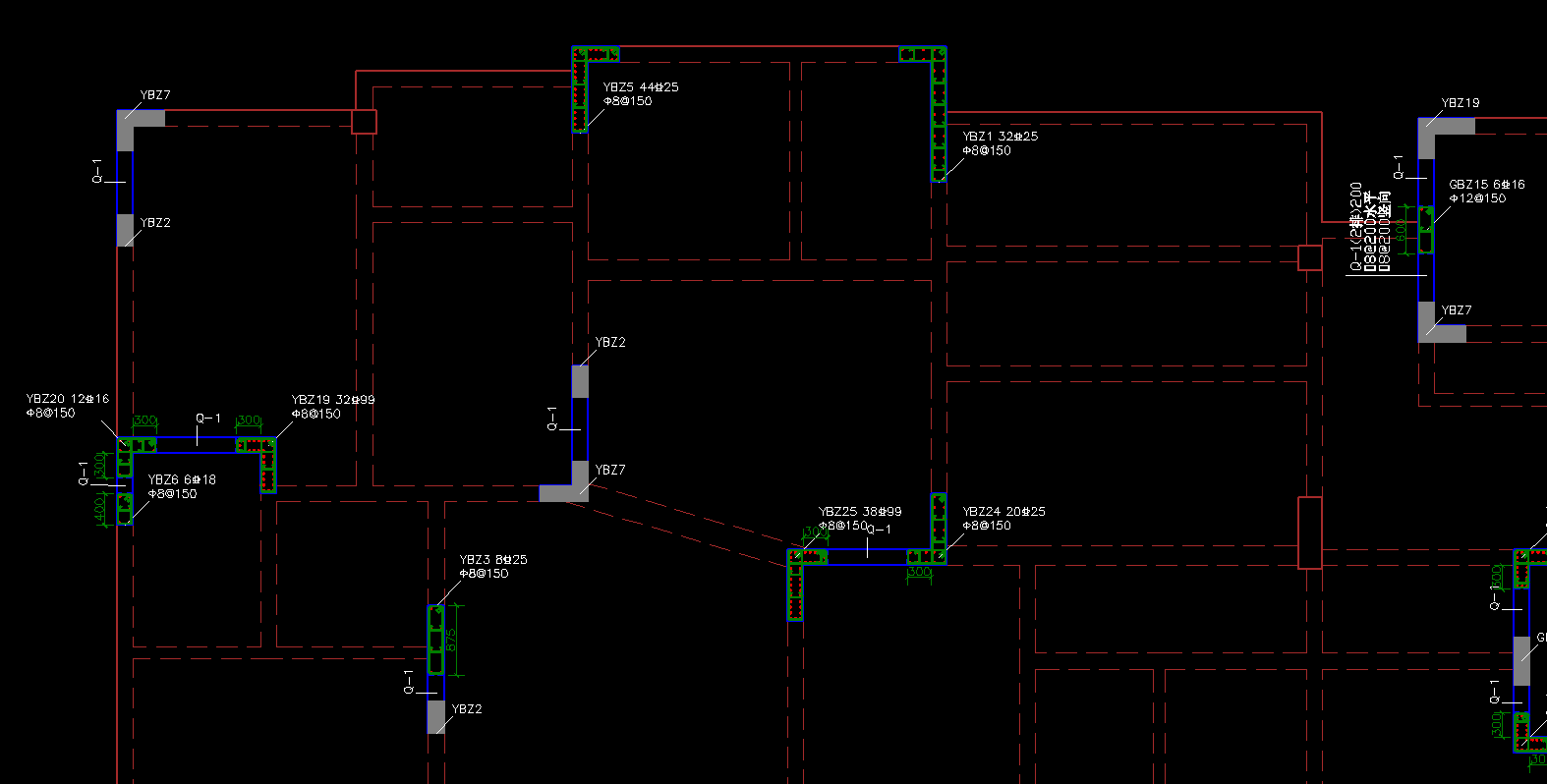

圖9 墻施工圖原位畫法（局部）

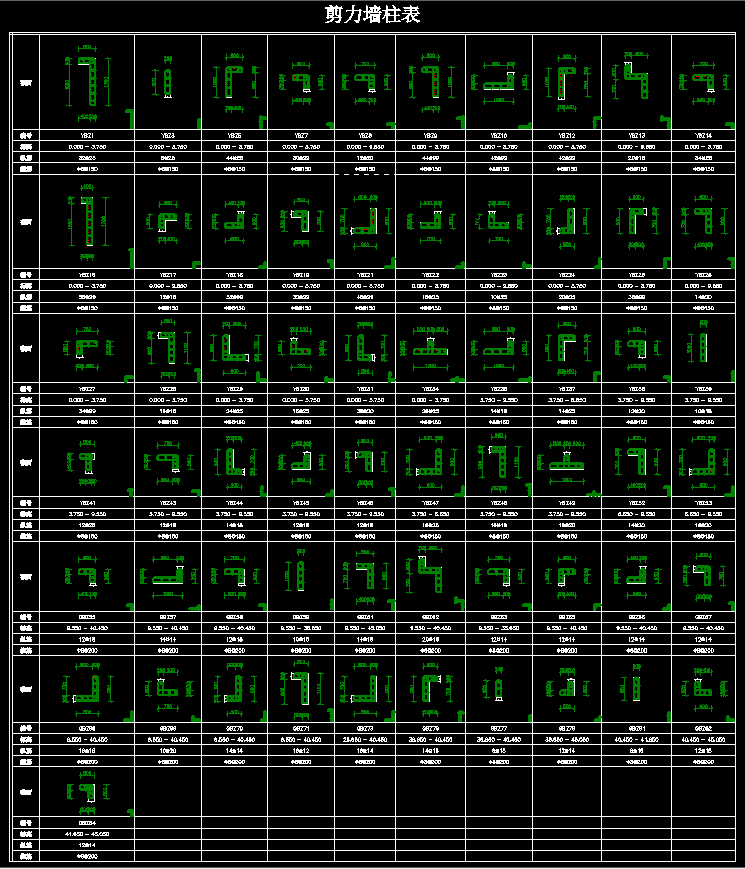

圖10 剪力墻邊緣構件表
計算書
CISDetailer可以讀取ETABS分析及設計結果，整理生成計算報告書，可一進行舒適度計算并查看計算細節。計算書可導出計算書的word和PDF文件。

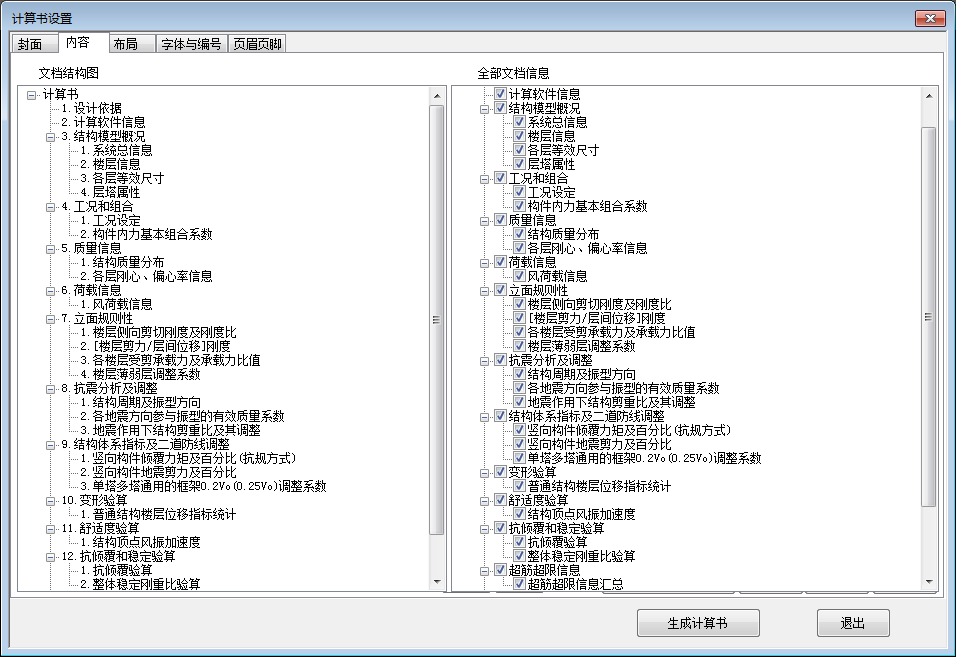

圖11 計算書輸出設置頁面

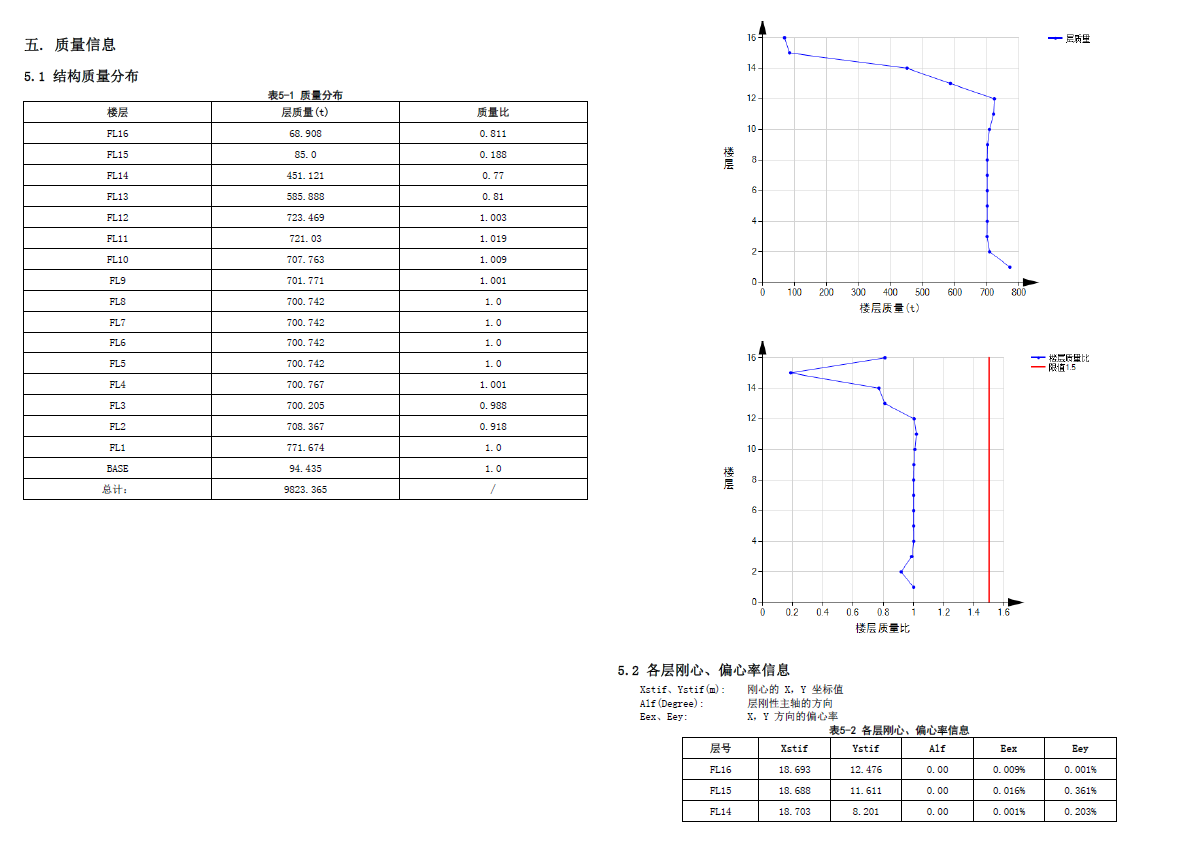

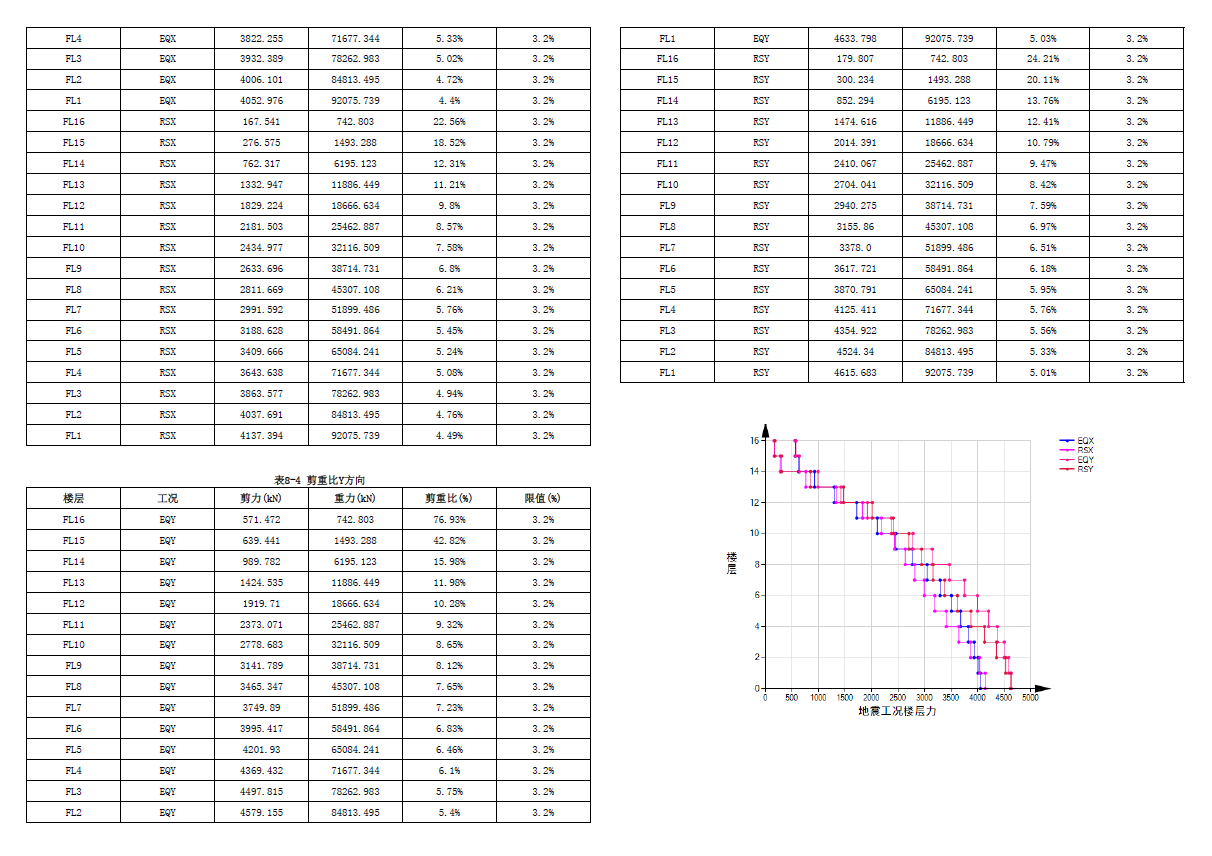

計算書節選
簡圖輸出
程序可以輸出構件配筋簡圖、軸壓比圖、邊緣構件圖、模板尺寸等簡圖。

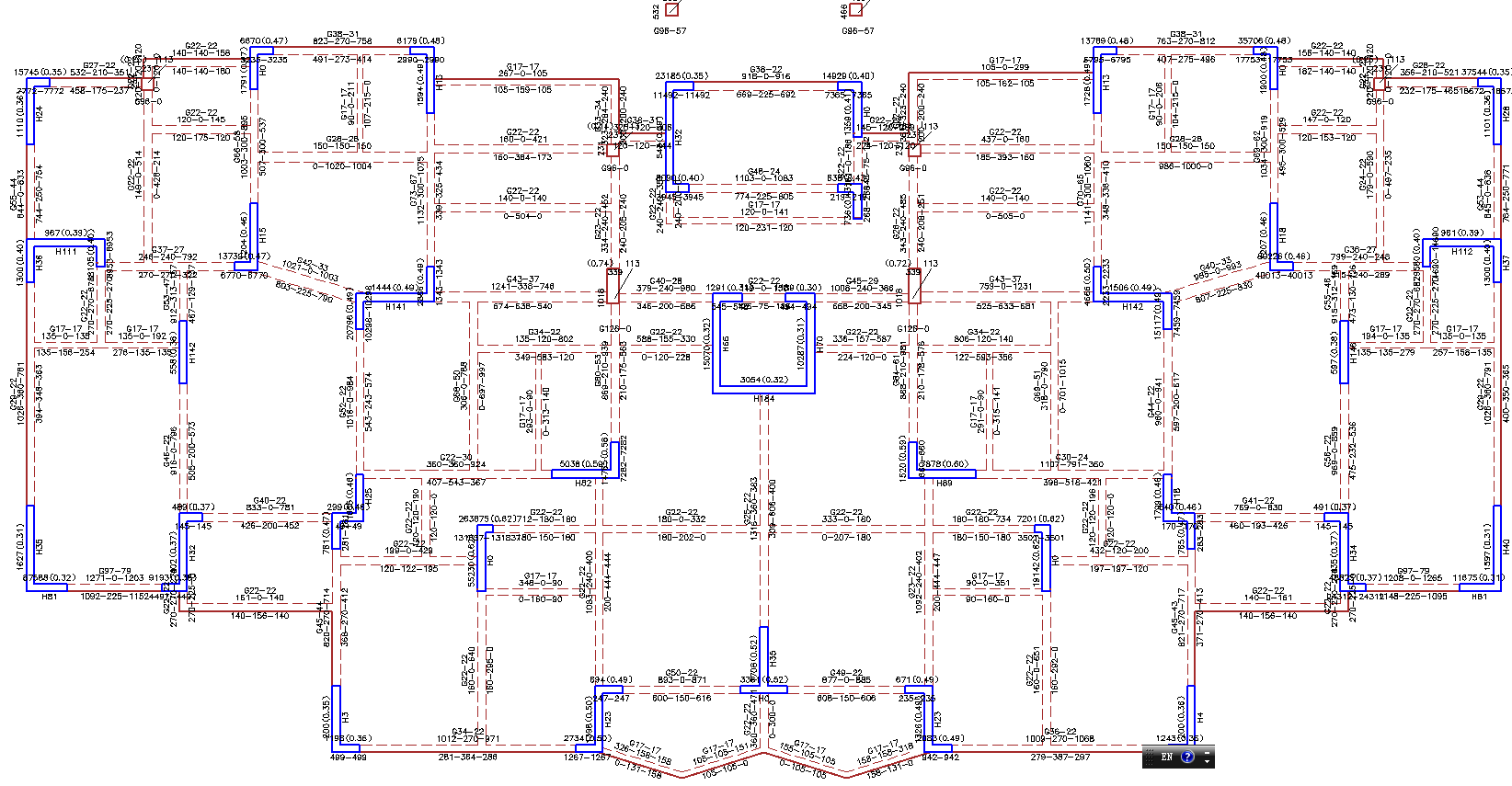

構件配筋簡圖
