開敞式鋼結構設計軟件是適用于開敞式鋼結構的輔助設計軟件,適用于各種類型的開敞式鋼結構,尤其是石化行業開敞式鋼結構的設計工作。
軟件提供多種建模手段,滿足不同類型構件建模的需求,解決了開敞結構風荷載自動計算、設備與結構整體建模、設備荷載施加、設計參數自動指定、桿件優選截面、設計結果匯總及輸出等問題,覆蓋結構設計全過程。
開敞鋼結構一般用于工業建筑,工業建筑中設備多,平臺多采用鋪板,鋪板提供的剛度有限,與民用建筑鋼結構相比,不符合平面內無限剛假定?!堕_敞式鋼結構設計軟件》采用空間框架體系進行結構分析,是更符合開敞結構的力學模型。
工程信息統一布置在工程屬性頁,便于信息的管理與編輯。軟件模型與SAP2000共享數據模型,實時交互,可讀取SAP2000模型轉為CiSOpenSteel數據模型。與STEEL軟件提供接口,識別STE文件。

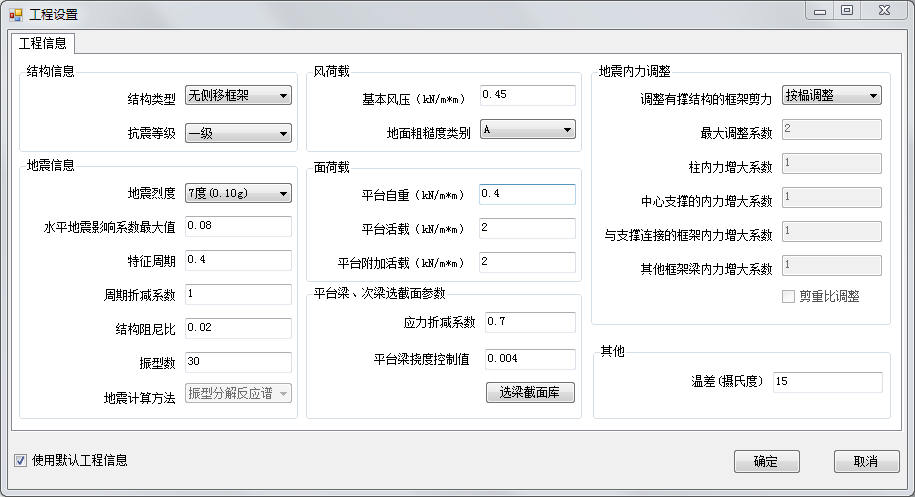

圖1 工程信息設置

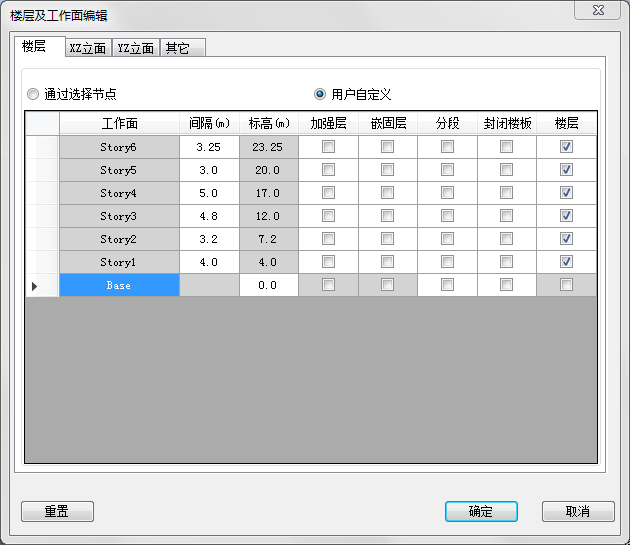

軟件根據柱、梁、支撐等構件的特點,提供不同的建模命令,適應構件布置,并支持批量操作。軟件默認有XY平面、XZ立面、YZ立面以及三維視圖,也可建立任意工作面進行建模操作,桿件類型自動指定,桿端約束關系根據桿件類型自動確定,構件參數直接選擇不需要定義,提供精確定位等均為模型的快速搭建提供了保證。

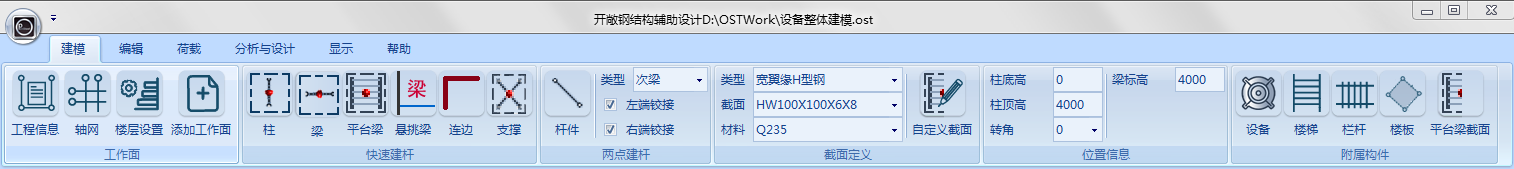

圖2 建模命令

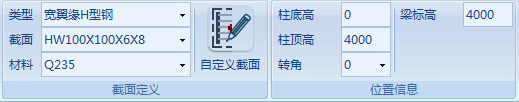

圖3 構件參數選擇
圖4 精確定位
圖5 樓梯繪制命令
圖6 精確定位

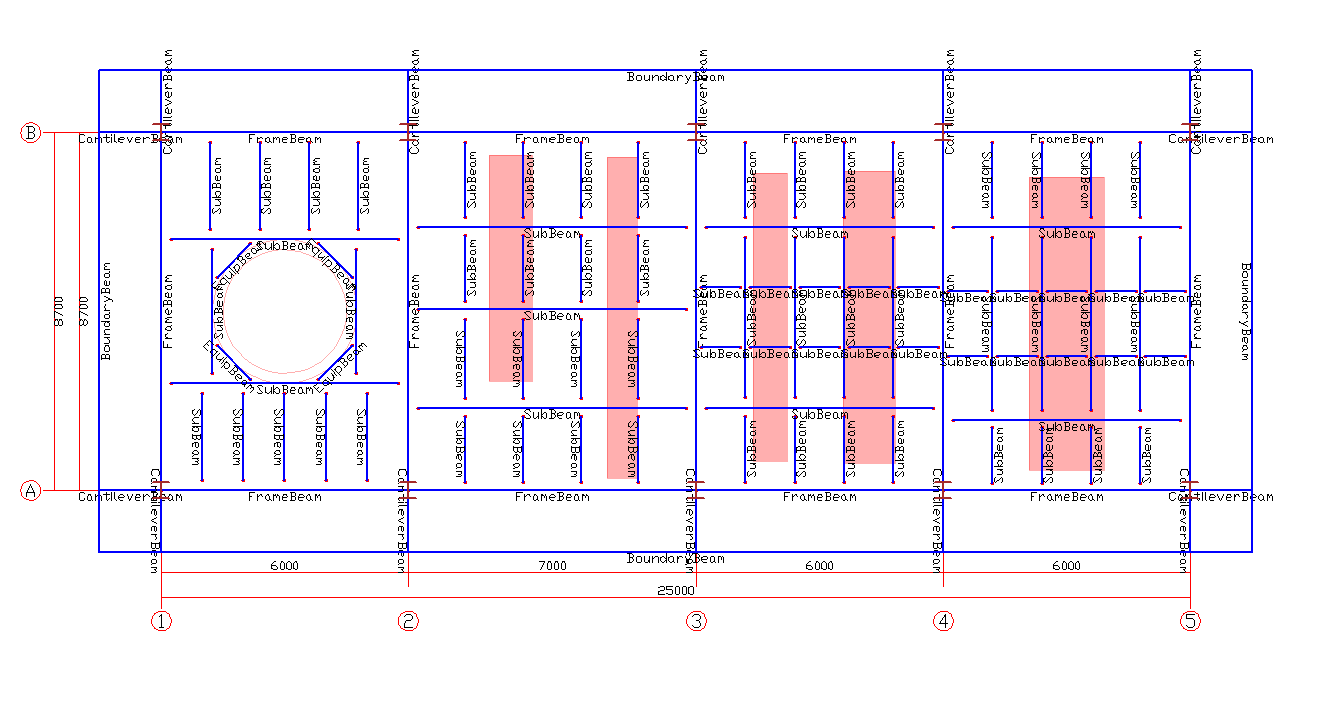

圖7 桿件類型自動指定
圖8 桿端約束關系自動指定
開敞鋼結構主要用于承載設備,設備類型多、荷載大。根據其特點,設備采用參數化方式建模,在生成SAP2000模型時,設備根據參數建立實際模型,設備主體使用殼單元模擬,參與結構計算,設備荷載、風荷載、設備與結構連接軟件自動處理。

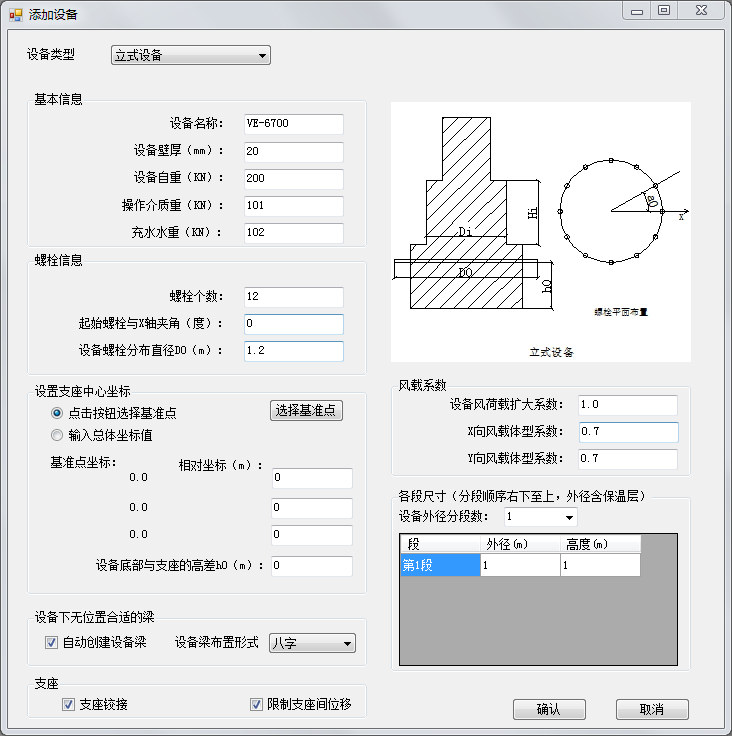

圖9 設備參數化建模

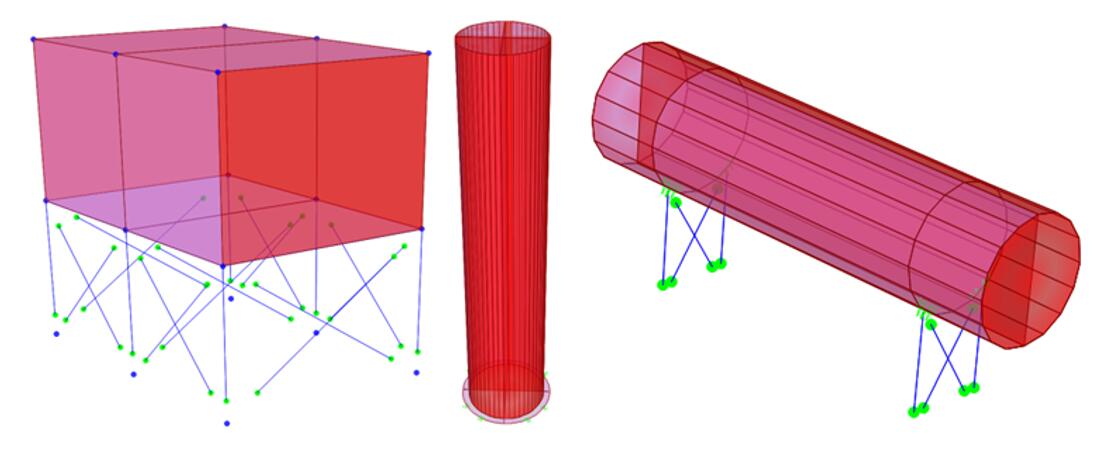

圖10 設備類型

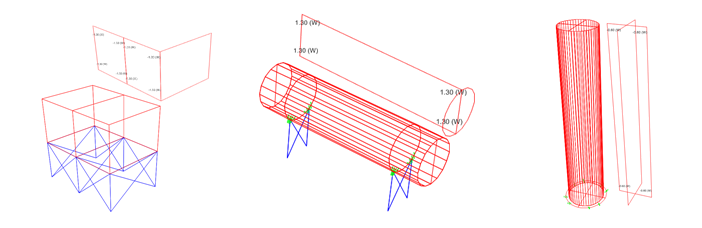

圖11 設備風荷載處理
圖形區可靈活切換視圖,顯示不同視圖,視圖中可顯示構件的各種信息,同時提供效果圖查看。
圖12 桿件信息浮動顯示

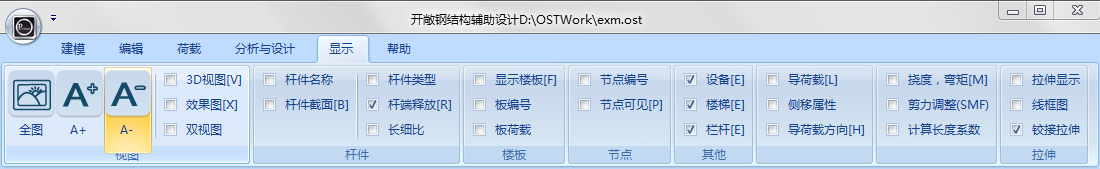

圖13 視圖顯示設置

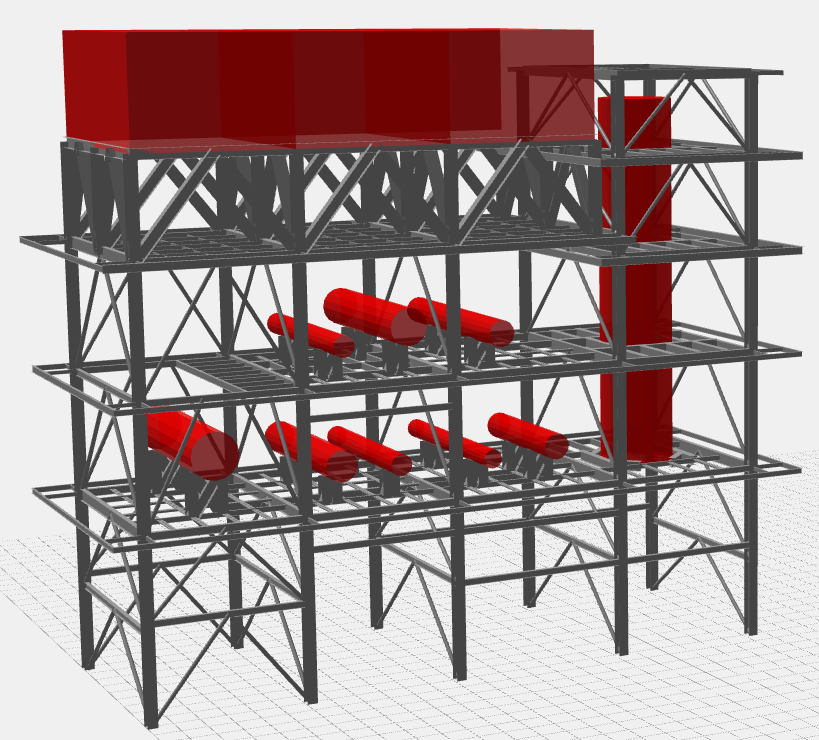

圖14 效果圖顯示

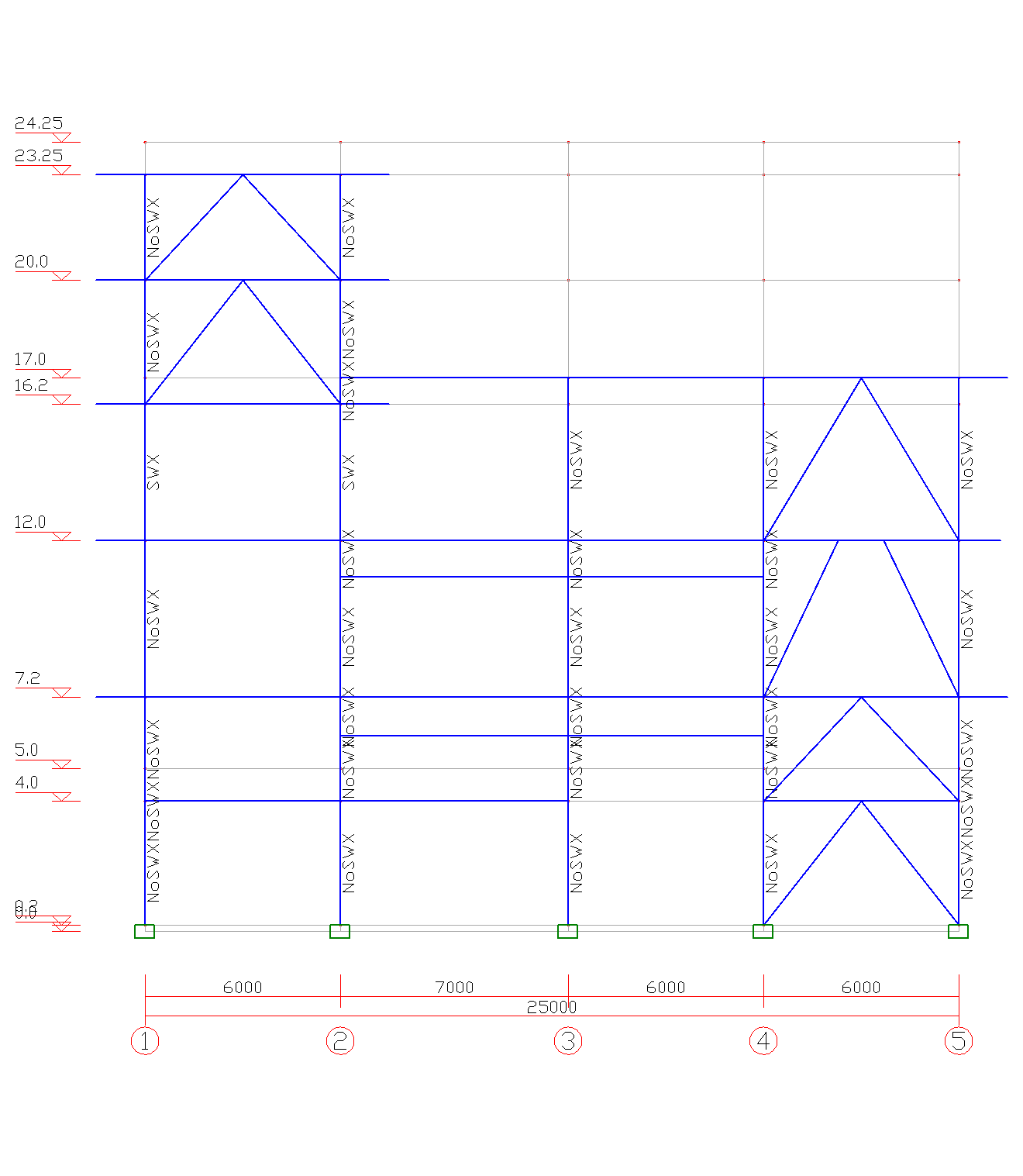

開敞結構常用的荷載工況和荷載組合可自動生成,支持編輯。荷載指定采用集中定義批量指定的方式,構件設計參數根據構件類型設定。

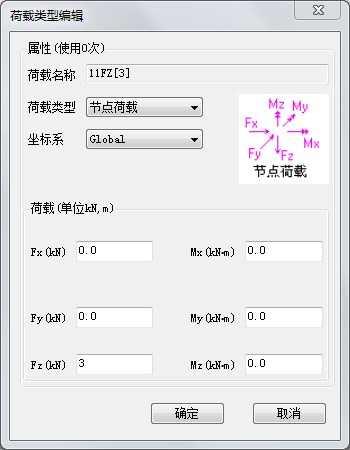

圖15 荷載定義

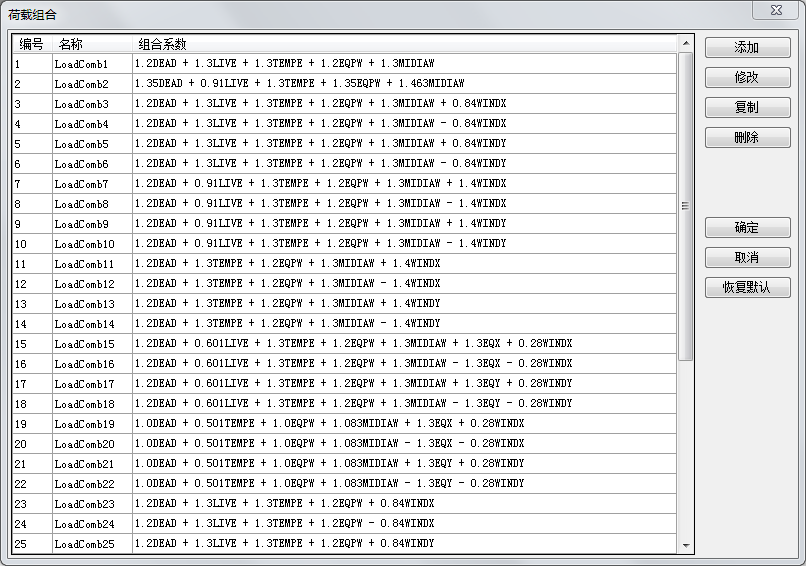

圖16 荷載組合

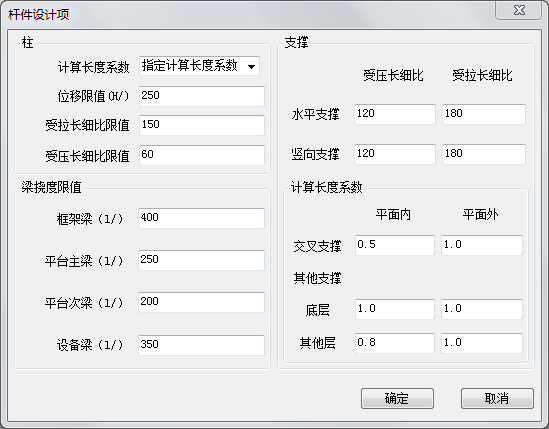

圖17 桿件設計參數
開敞結構風荷載按照整體計算,考慮了擋風面積、跨度、寬度、榀數、跨數等因素,也提供了按榀分布的計算方法。次梁截面依據桿件荷載、桿件搭接關系選擇,平臺梁截面庫用戶可進行自定義。柱計算長度系數根據構件的失穩模式計算,柱失穩模式可自動判別并進行編輯。

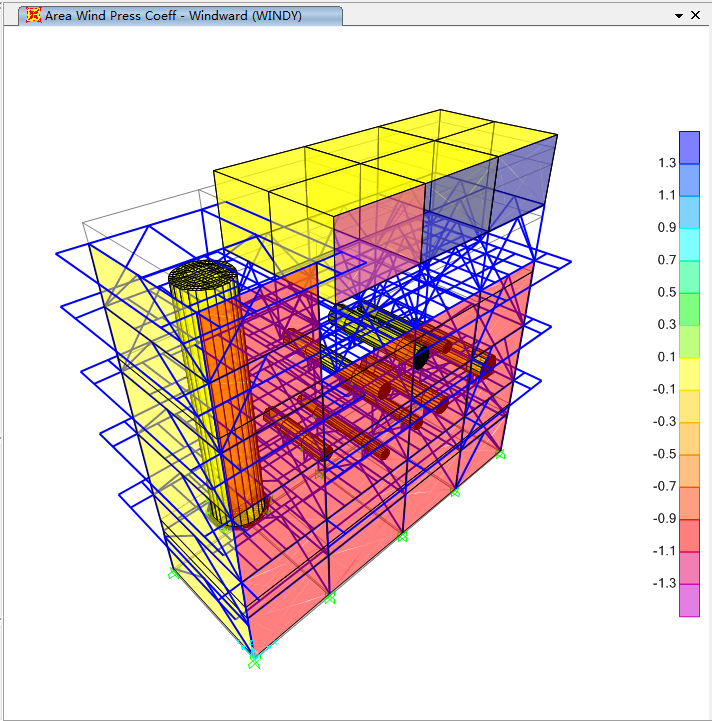

圖18 風荷載體型系數

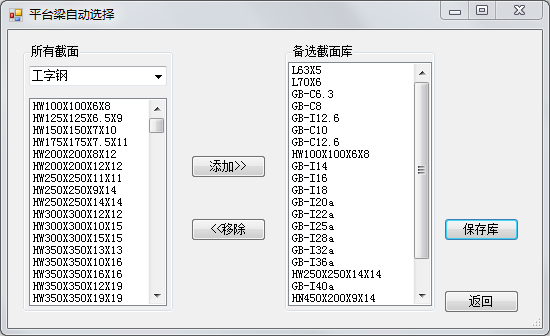

圖19 平臺梁截面庫

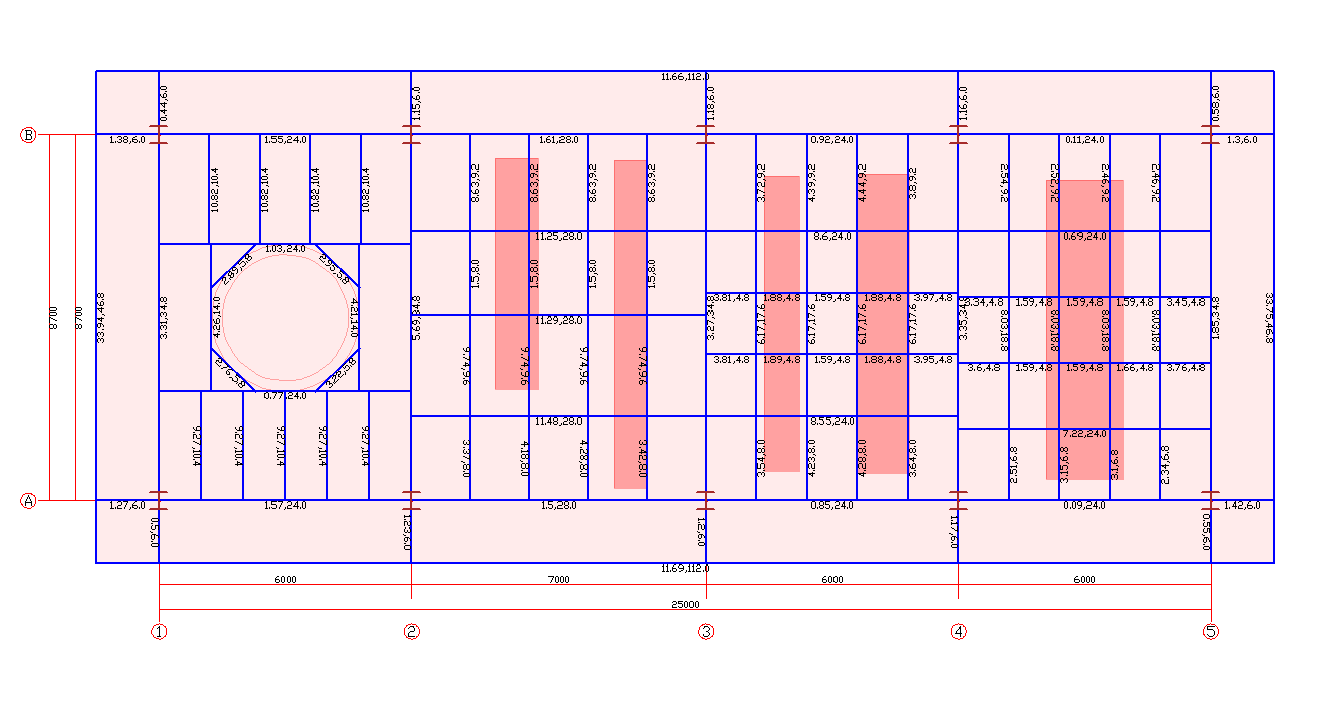

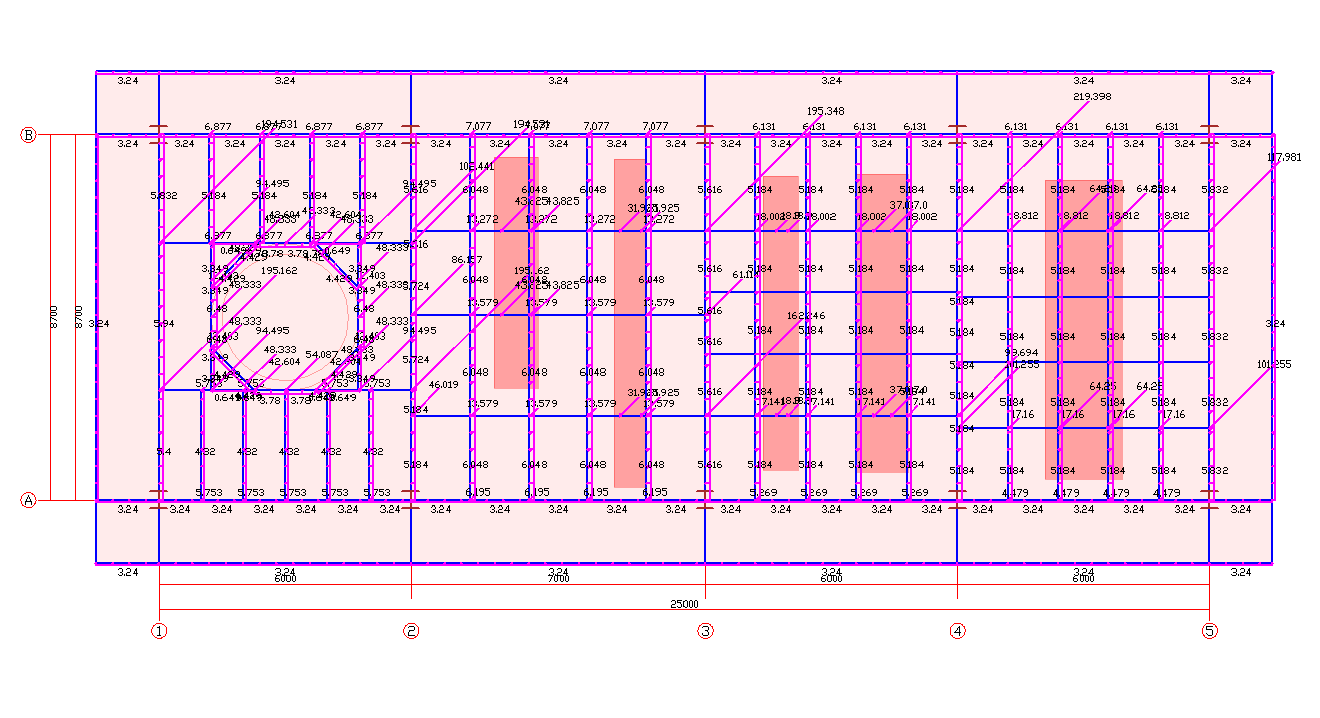

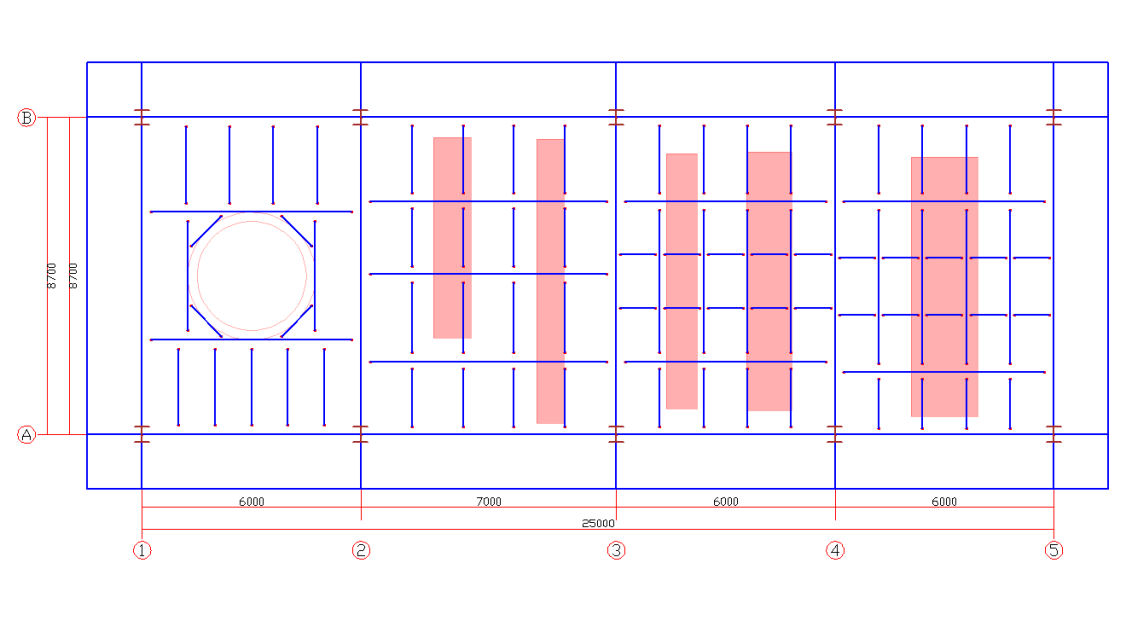

圖20 導荷結果查看

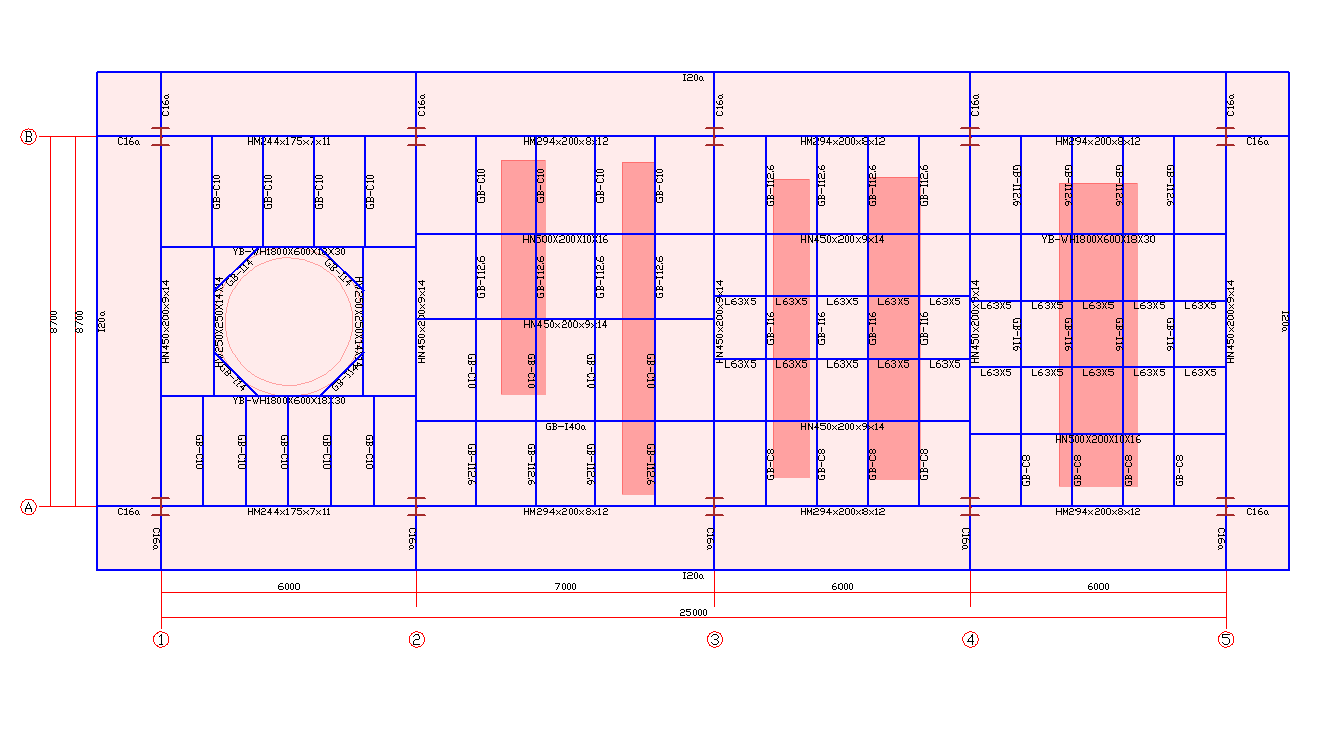

圖21 選梁結果
圖22 失穩模式

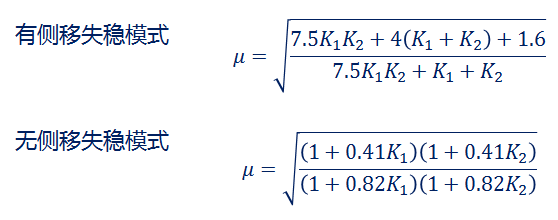

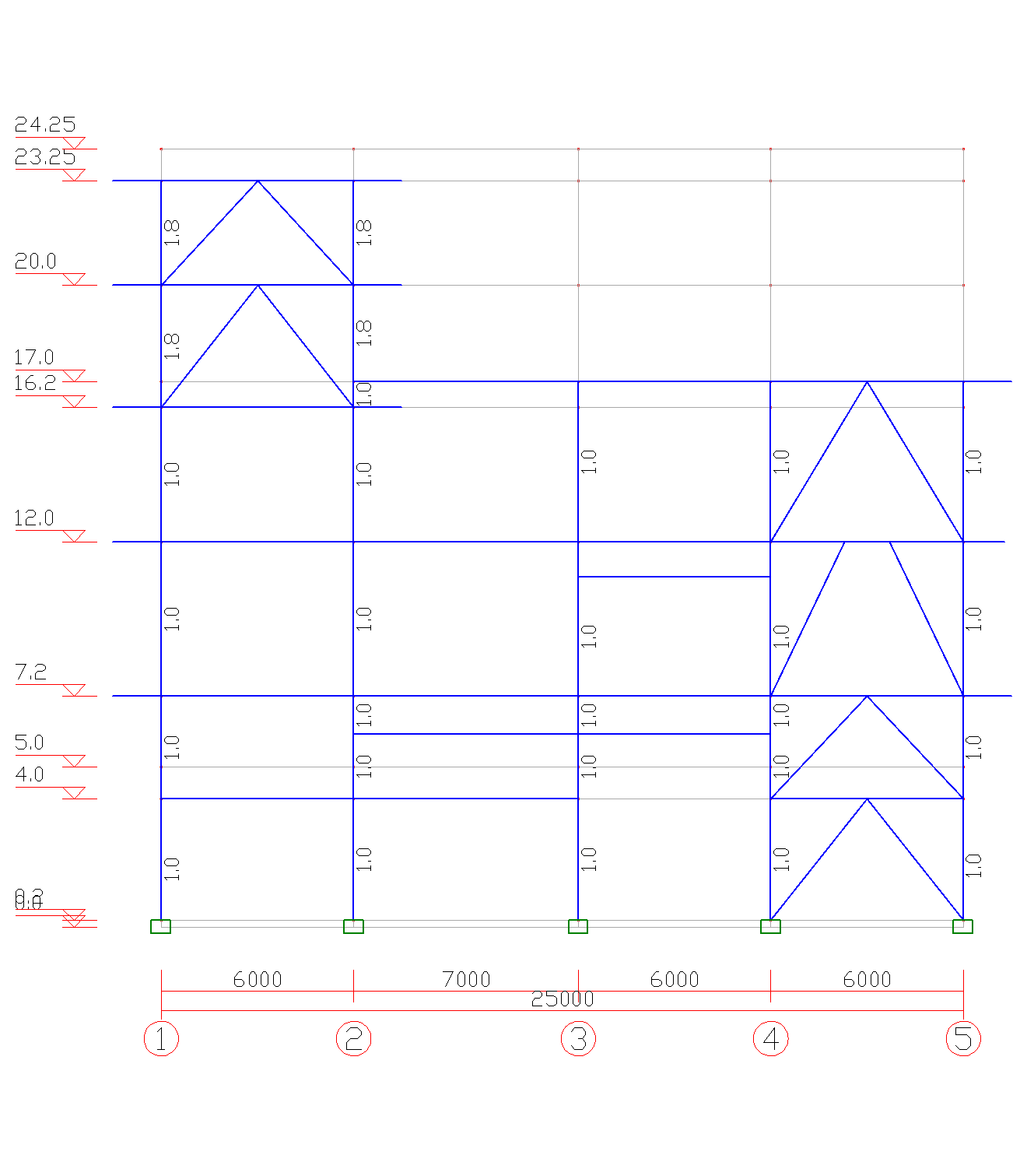

圖23 柱計算長度系數
采用SAP2000進行結構分析與構件設計,并輸出詳盡的計算書。軟件根據SAP2000的計算結果可進行梁撓度計算、地震內力調整。節點域驗算和柱腳設計結果在計算書輸出詳細信息。

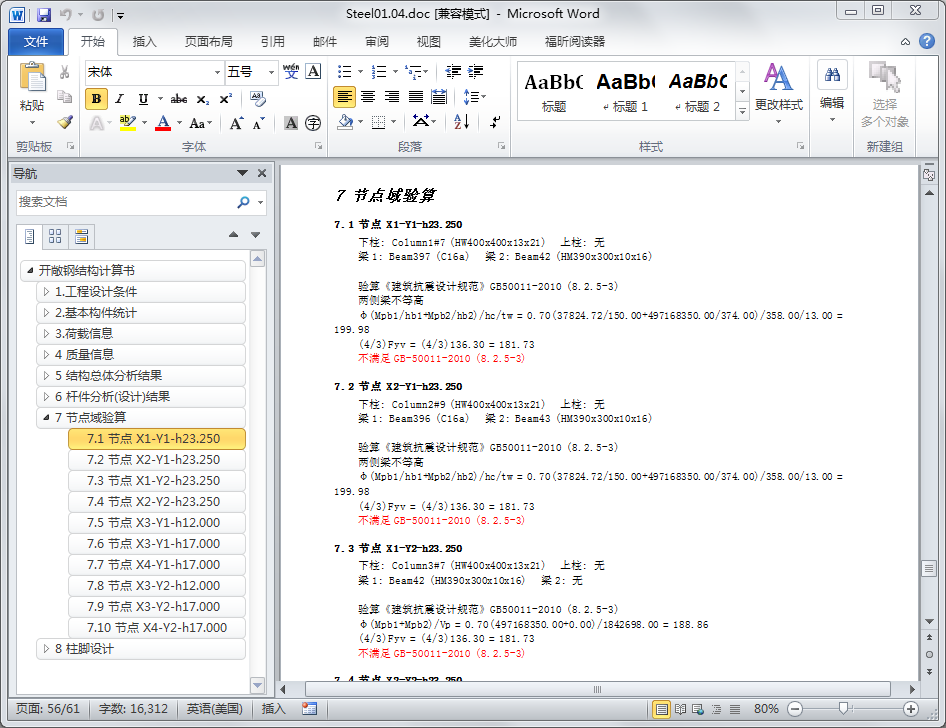

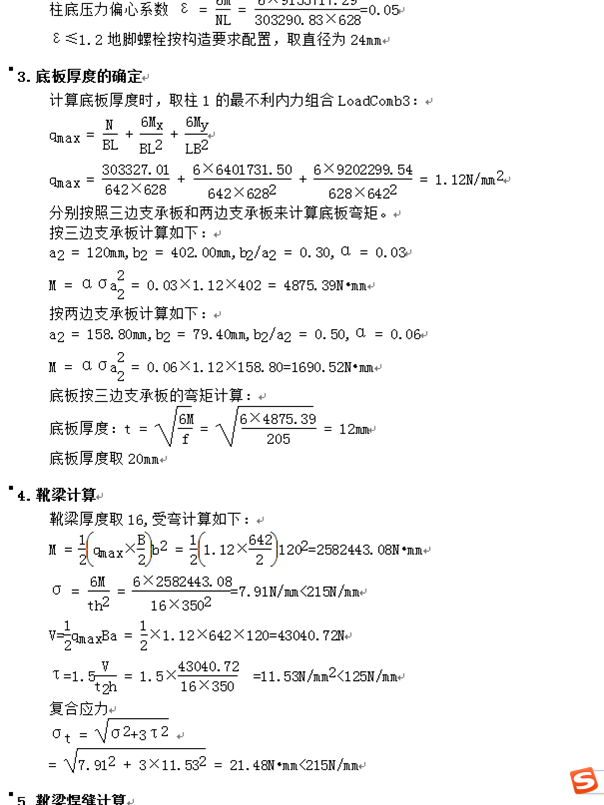

圖24 計算書輸出
圖25 梁撓度顯示
圖26 地震內力調整系數

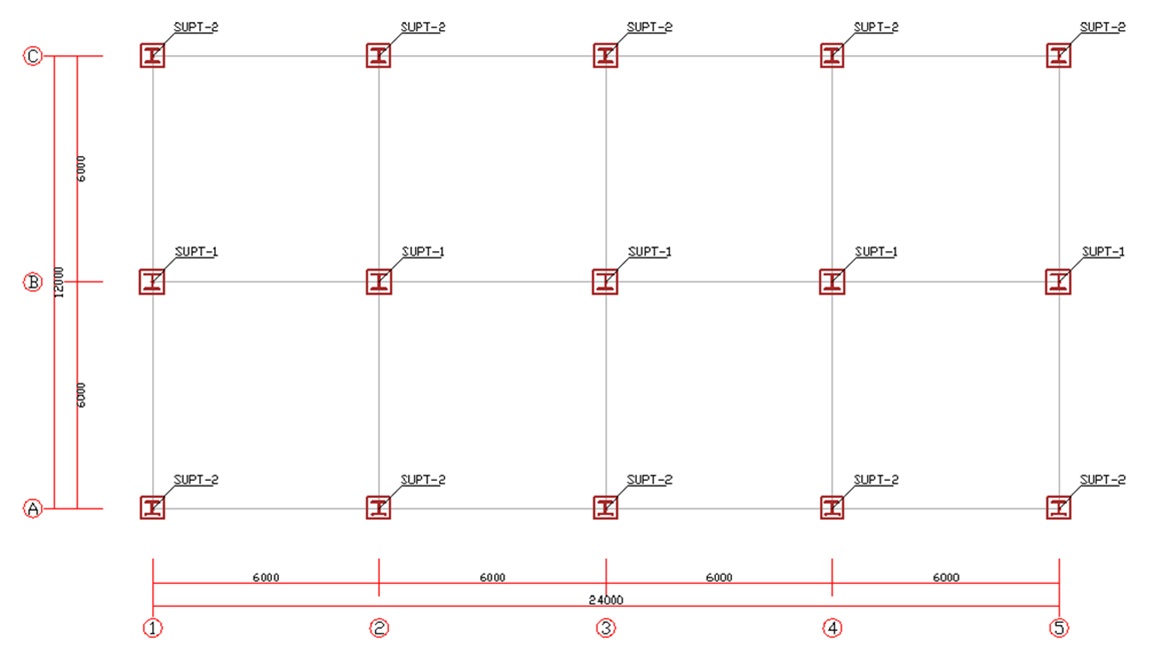

圖27 柱腳平面圖

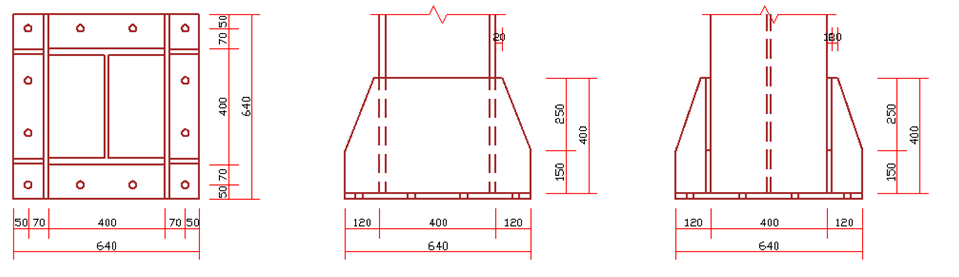

圖28 柱腳詳圖
圖29 柱腳設計信息
