變電站構架設計軟件（CiSGTCAD）是山東省電力工程咨詢?cè)河邢薰九c北京筑信達工程咨詢有限公司共同研制開發的一款專門針對變電站構架設計的計算機輔助設計系統，實現了快速建模、計算分析、計算書輸出、施工圖繪制、三維信息模型顯示的一體化設計過程。
CiSGTCAD軟件的主要功能和特點如下：
1. CiSGTCAD的設計過程嚴格遵守現行設計規范及手冊，集合了中標設計、歐標設計、美標設計，主要包括以下內容：
中標設計：
- 變電站建筑結構設計技術規程（DL/T 5457 - 2012）
- 變電站構架設計手冊（中南電力設計院 編）
- 鋼結構設計規范（GB 50017 - 2003）
- 建筑結構荷載規范（GB 50009 - 2012）
- 建筑抗震設計規范（GB 50011 - 2010）
美標設計：
- 《ASCE_MRP_113》ASCE Manuals and Reports on Engineering Practice No.113
- 《ASCE 10-97》Design of Latticed Steel Transmission Structures
- 《ASCE 7-05》Minimum Design Loads for Buildings and Other Structures
- 《ACI 318M-11》Building Code Requirements for Structural Concrete
- 《AISC341-05》Seismic Provisions for Structural Steel Buildings-Earthquake
- 《ASCE/SEI48-11》Design of Steel Transmission Pole Structures
- 《Steel Design Guide》Base Plate and Anchor Rod Design
美標設計：
- 《BS EN50341-1：2012》Overhead Electrical Lines Exceeding AC 1kV
- 《BS EN50341-2:2015》Overhead Electrical Lines Exceeding AC 45kV
- 《BS EN1990：2002》Base of Structural Design
- 《ENV1993-1-1：1992》Design of Steel Structures
- 《EN 1993-3-1：2007》Part3-1：Towers,masts and chimneys-Towers and Masts
- 《BS EN1993-1-1:2005》Design of Steel Structures
- 《BS EN1998-1：2004》Design of Structures for Earthquake Resistance

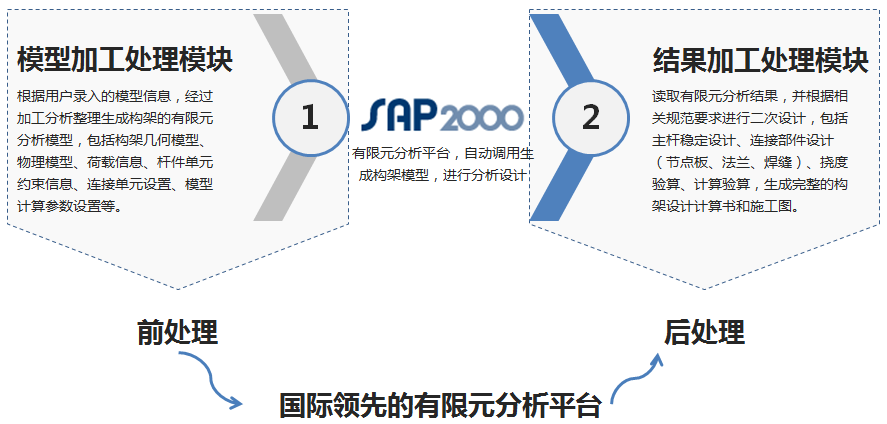

2. CiSGTCAD依托SAP2000設計平臺，使用SAP2000提供的API技術，將自行研發的變電站構架軟件與SAP2000無縫集成，構建了變電站構架快速建模、計算分析、截面優化設計、詳圖設計一體化應用平臺。

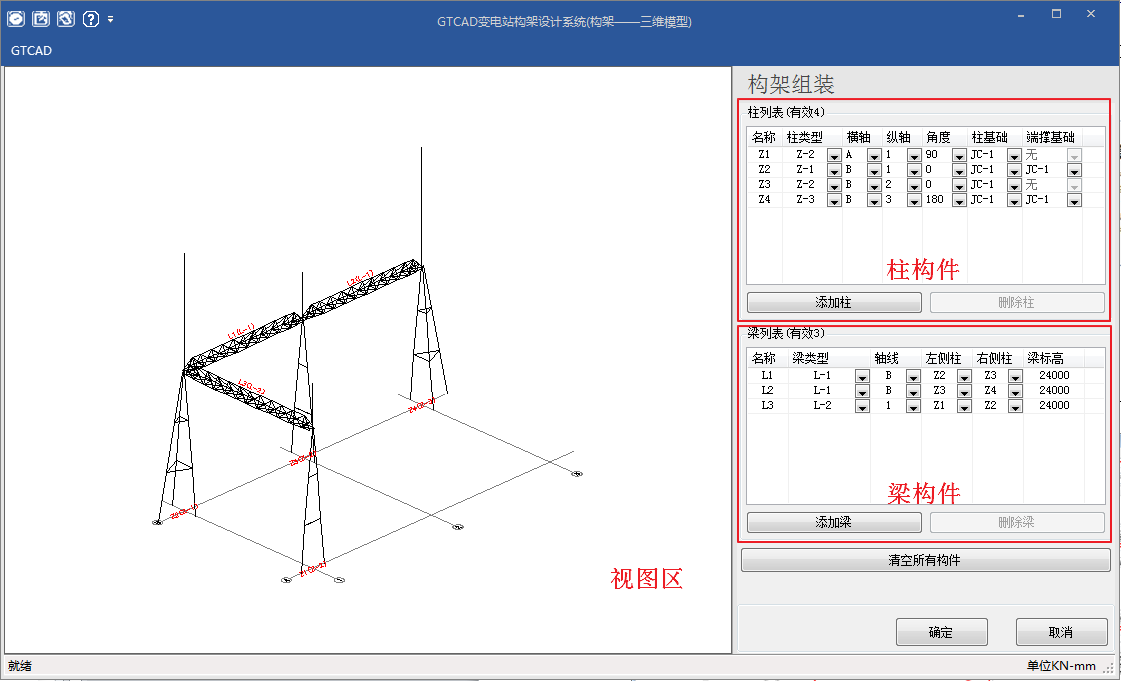

3. 軟件涵蓋各種常見模板形式，參數化建模快速準確，可視化圖形交互界面顯示直觀。
4. 荷載布置方式靈活，自動完成風荷載計算、荷載組合設置、設計參數設置及生成SAP2000計算分析模型。
5. 優化構架梁柱節點的連接設置，用戶控制設置參數。

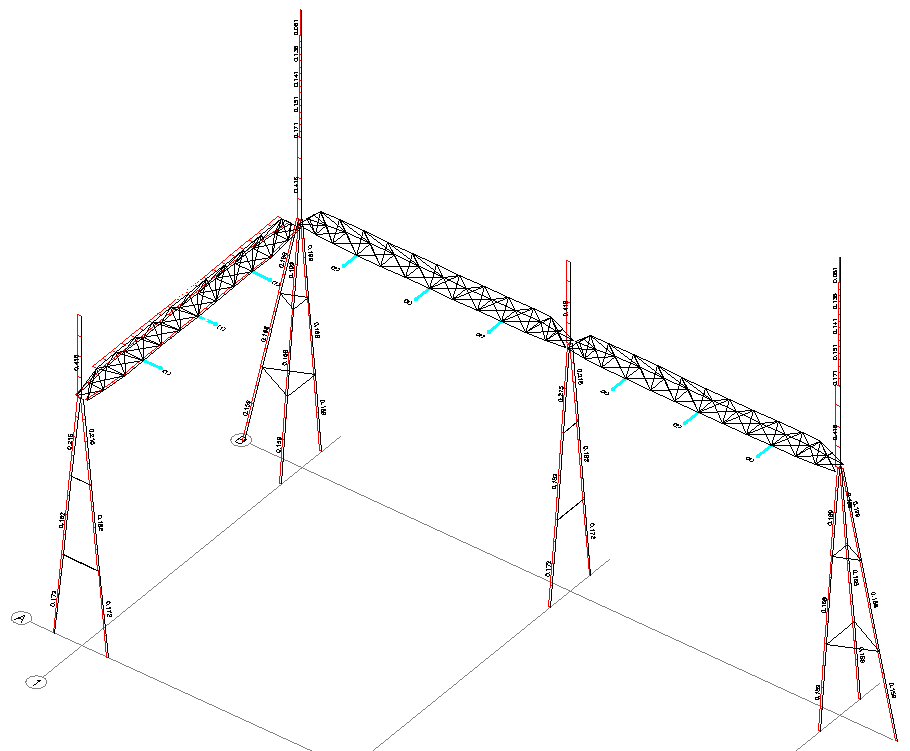

6. 自動進行構架的計算分析與設計校核，支持自動截面優化設計。
7. 讀取SAP2000模型及分析設計結果，生成詳盡的中英文計算書。
8. 生成全套構架設計施工圖，包括構架軸測圖、基礎布置圖、基礎施工圖、梁施工圖、柱施工圖、地線柱施工圖、避雷針施工圖、柱頭、爬梯施工圖等，同時可自動歸并統計生成桿件明細表、螺栓明細表、節點板明細表等各種材料統計表。
9. 連接節點設計，包括法蘭連接、地腳螺栓、節點板螺栓及桿件螺栓等節點連接計算及校核。
10. 軟件提供豐富的交互修改功能，對施工圖進行批量修改，實現修改聯動。

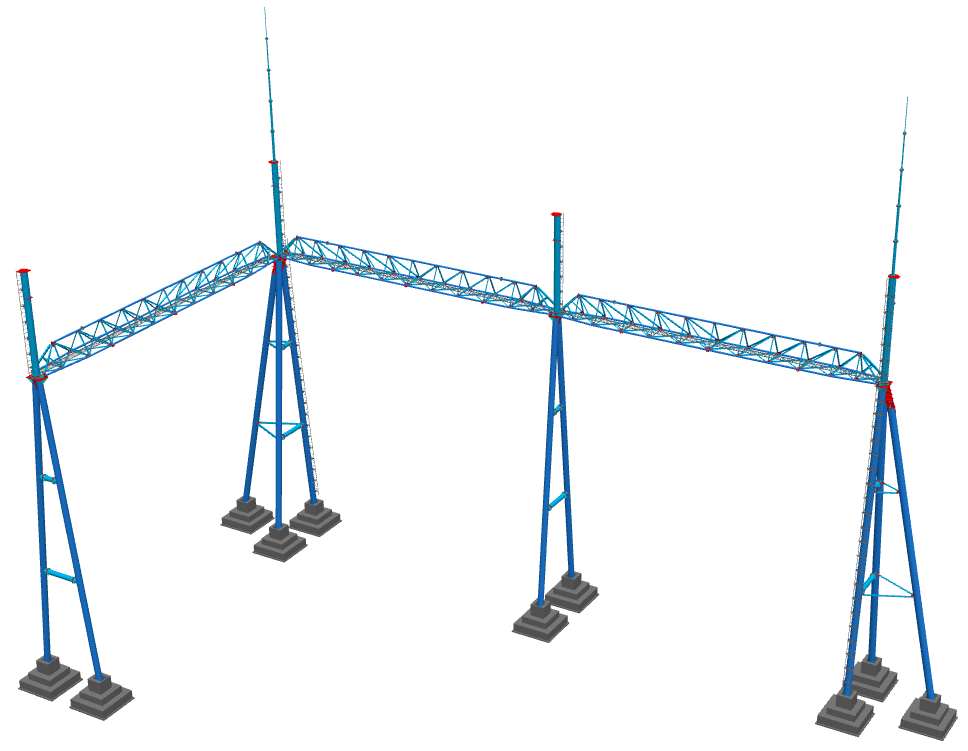

11. 三維信息模型顯示，并與其它三維信息軟件進行數據交互。
