問題描述：

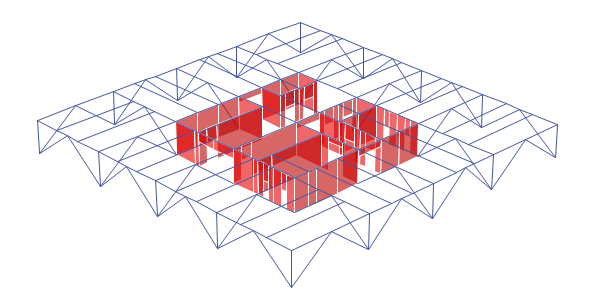

根據《高層建筑混凝土結構技術規程》3.7.3，樓層層間最大位移以樓層豎向構件最大的水平位移差計算，并給出了最大層間位移角的限值。對于一些特殊結構，如下圖布置了環帶桁架的加強層，如何操作可以得到僅統計柱和墻的最大層間位移角？
解答：
ETABS中會輸出各個工況/組合下沿兩個水平方向的節點位移角，節點位移角即相鄰樓層具有同一標簽的兩個節點之間的層間位移與層高的比值。如果樓層中有斜構件（如斜柱、支撐），節點位移角便是斜構件上下兩個端點之間的層間位移與層高的比值。因此，用戶可以通過節點位移角靈活統計所需構件的位移角。

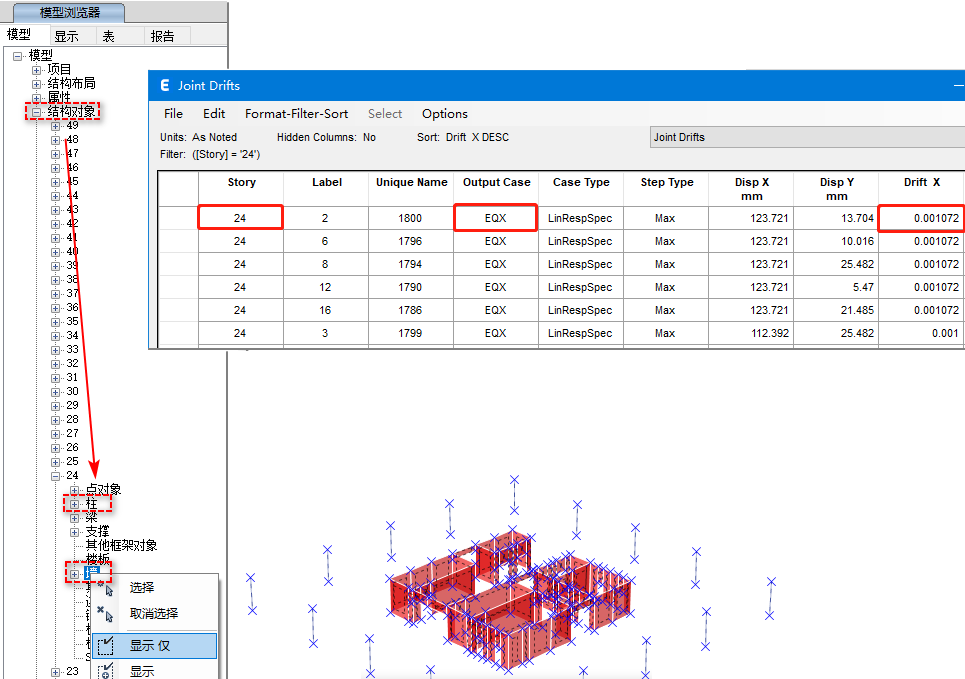

如下圖所示，通過模型瀏覽器僅顯示【結構對象】中對應樓層的柱和墻，選中這些構件，通過Joint
drift表格查看僅選擇節點的位移角，右鍵單擊表頭可進行數值排序，最大的即為該層的最大層間位移角。
