問題描述：

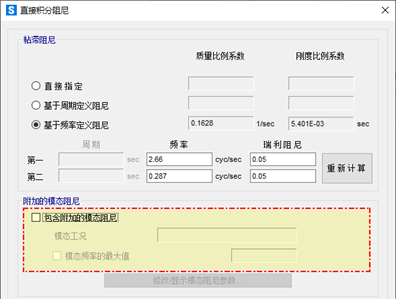

采用直接積分法定義時程分析時，在工況定義阻尼選項中有“附加的模態阻尼”選項，該模態阻尼的含義是什么，該如何使用？
解答：

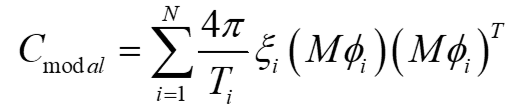

在 SAP2000 v21 和 ETABS v17 及之后的版本中，程序新添加了用于直接積分法的模態阻尼。如果在直接積分時程分析中需要考慮模態阻尼，那么在定義工況阻尼時需勾選“包含附加的模態阻尼”選項，同時指定一個模態工況和相應的模態阻尼比。注意，該模態工況的質量源與直接積分時程分析的質量源必須相同，模態工況的振型和周期將用于確定模態阻尼矩陣。直接積分時程分析中的模態阻尼并非我們通常使用的瑞利阻尼（比例阻尼），完整模態阻尼矩陣 Cmodal 為：
其中：Ti、ξi 和 Φi 是第 i 階模態的周期、阻尼比和振型，N 是模態總數。
模態阻尼矩陣 Cmodal 是一個完全填充的矩陣，而非對角陣。模態阻尼只對模態工況相關的模態位移提供阻尼。直接積分時程分析中，結構總自由度數一般都比所提供的模態數量要大得多，因此可能存在欠阻尼或無阻尼的位移模式。當僅使用模態阻尼時，為了防止高頻模態為欠阻尼，建議在荷載工況中定義一個小的非模態的剛度比例阻尼。

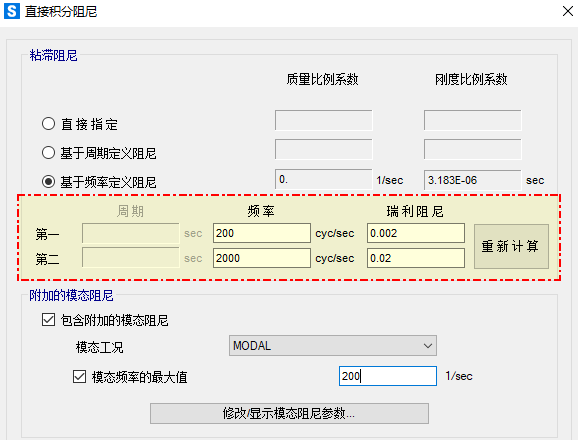

例如，當僅通過模態阻尼定義結構的阻尼時，如果模態阻尼影響的最高階模態頻率為 f，可以指定頻率 f 的剛度比例阻尼為 0.2%，指定頻率 10f 的剛度比例阻尼為 2%，用于給不受模態阻尼衰減的高頻震動提供阻尼，如下圖所示。
對于不同的結構，附加剛度阻尼比的大小應由結構本身和工程來確定。相比于瑞利阻尼，當合理設置模態數量時，模態阻尼可以提供更加“均勻”的阻尼。但是隨著模態數量的增加，計算時間也會顯著的增加，所以用戶應有所取舍。

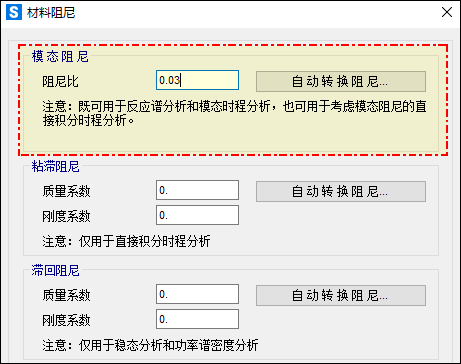

另外，需要注意的是，如果在定義材料時指定了材料的阻尼比，如下圖所示。程序?qū)⒆詣?dòng)將其轉換為復合模態阻尼，并添加到模態阻尼矩陣當中，該阻尼忽略了模態間所有的交叉耦合。對于每個模態，程序會自動確保這兩個來源的模態阻尼比之和不超過 1。
