問題描述：
《高層建筑混凝土結構技術規程》（JGJ 3-2010）第 5.1.8 條規定：高層建筑結構內力計算中，當樓面活荷載大于 4kN/m2 時，應考慮樓面活荷載不利布置引起的結構內力的增大。請問如何在 SAFE 中考慮活荷載不利布置呢？
解答：
SAFE 提供了兩種實現活荷載不利布置的方法，分別是自動樣式活荷載和樣式活荷載。無論哪種方法，程序最終通過同號相加（Range Add）的荷載組合類型計算得到考慮活荷載最不利布置時的構件內力。
第一種方法是自動樣式活荷載結合板塊。程序基于板塊自動劃分考慮活荷載不利布置的區域，最終將滿布的活荷載轉換為每個板塊單獨施加的活荷載。這是考慮活荷載不利布置最便捷和高效的方法，因為用戶只需要定義一種荷載模式（樣式活荷載-自動），以及對樓板指定一次面荷載（活荷載）即可。程序自動生成多步靜力工況，在分析完成后，可以查看該工況下每一步或同號相加的分析結果。
第二種方法是樣式活荷載結合虛面。用戶需要在每個考慮活荷載不利布置的區域繪制虛面，定義相應數量的荷載模式（樣式活荷載），然后依次為每個虛面指定面荷載（樣式活荷載）。對于 SAFE v16 版本的用戶，該方法用于活荷載的布置與軸網不一致的情況，但是操作繁瑣。從 SAFE v20 版本開始，增加了基于支承線添加板塊以及繪制板塊的新功能，第二種方法可直接被替代。
本篇文檔僅介紹第一種方法，第二種方法的具體操作請參考 SAFE 相關的教學短視頻，這里不再贅述。
1. 板塊
SAFE 中的板塊（Slab Panels）是一種非結構幾何對象，它可以基于軸網或支承線生成，也可以由用戶繪制。它們依附在樓板體系，借助板塊可以施加用于分析活荷載不利布置的活荷載分布樣式。如果是基于軸網生成板塊，那么無需再添加板塊；如果是和軸網不一致的活荷載布置，那么需要添加板塊，可以選擇基于支承線添加或者直接繪制。
（1）基于軸網自動生成板塊：無需添加板塊，程序在運行分析后自動生成和軸網布局一致的板塊。
（2）基于支承線添加板塊：需要首先繪制支承線（命令路徑：【繪制>繪制支承線】），然后選擇所繪制的支承線，最后基于支承線添加板塊（命令路徑：【編輯>添加/修改板塊>使用支承線添加板塊】）。
（3）繪制板塊：點擊【繪制>繪制板塊】命令可直接繪制板塊，與繪制樓板的操作類似，依次單擊節點即可。
2. 操作步驟
下面通過繪制板塊的方式舉例說明操作步驟：

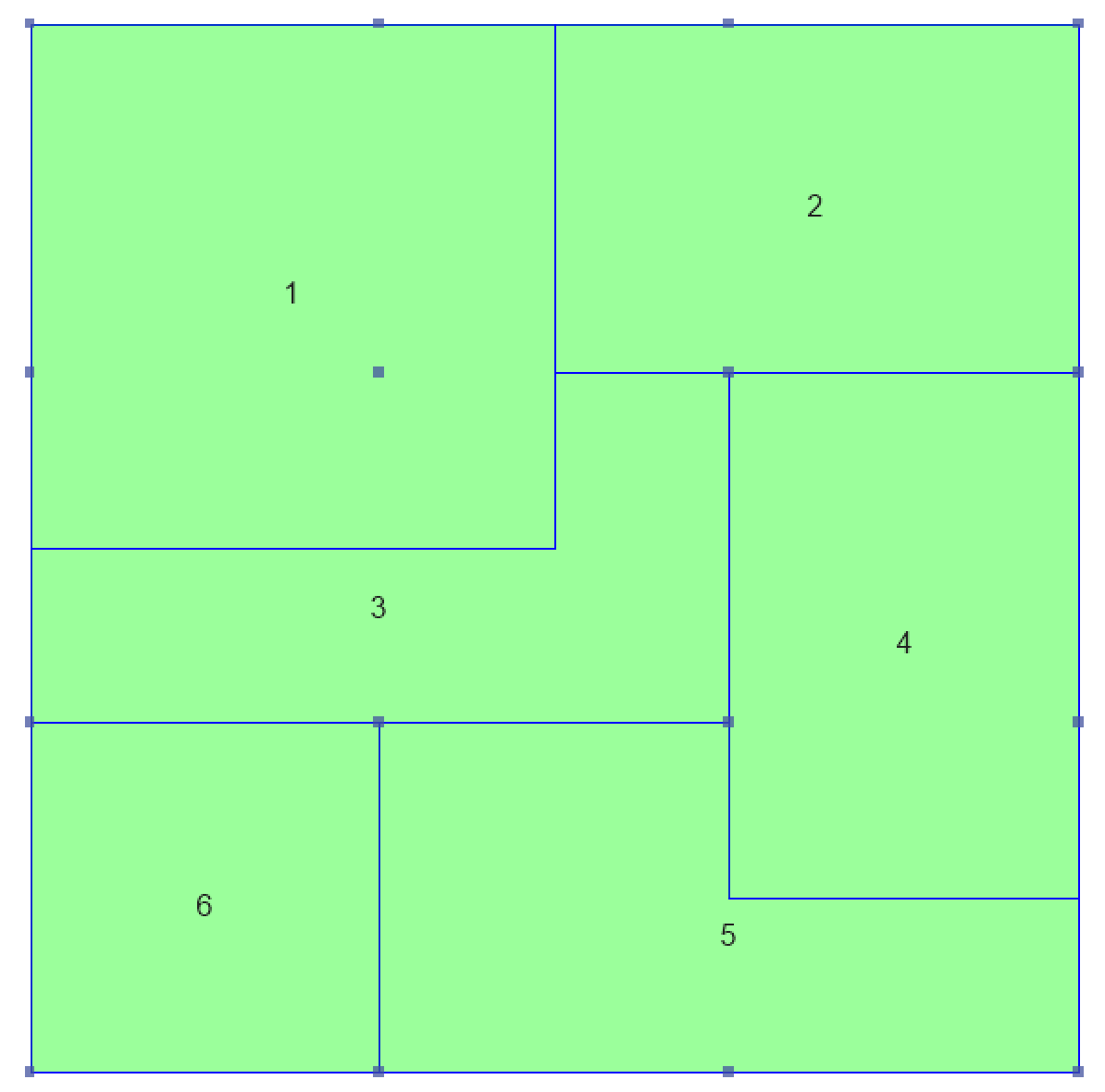

（1）繪制板塊。根據活荷載的布置情況繪制板塊，如圖 1 所示。
圖 1 繪制板塊

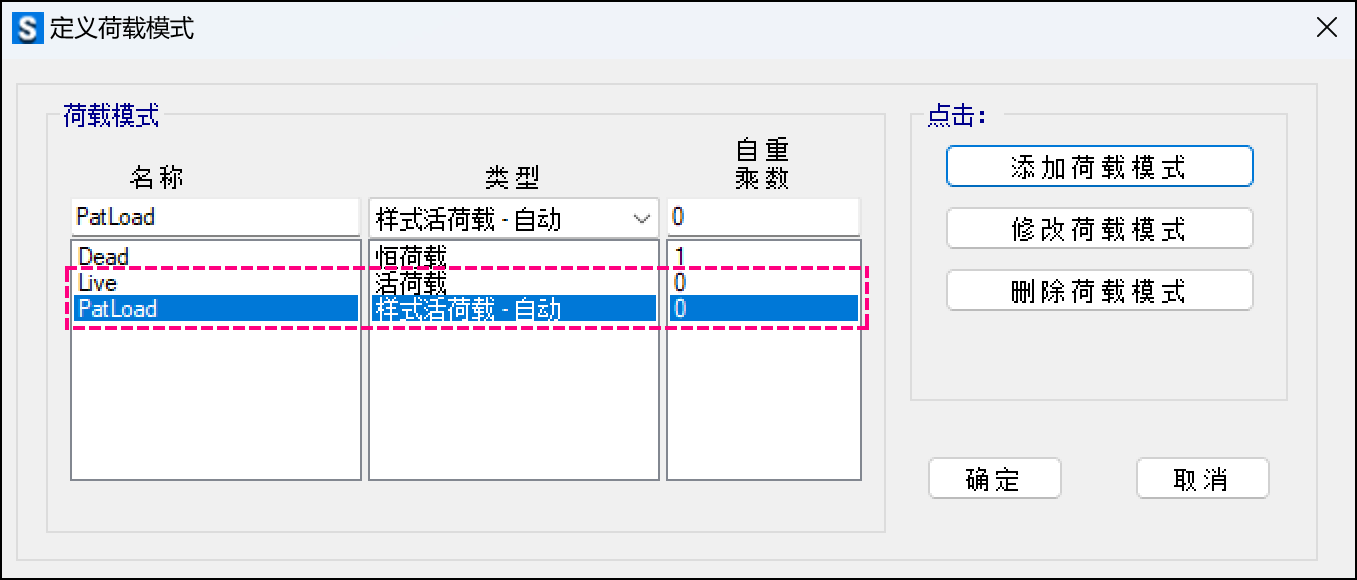

（2）添加類型為“樣式活荷載-自動”的荷載模式，如圖 2 所示。SAFE 默認存在名稱為 Live 的活荷載荷載模式；如果沒有，需要補充添加。
圖 2 添加自動樣式活荷載的荷載模式

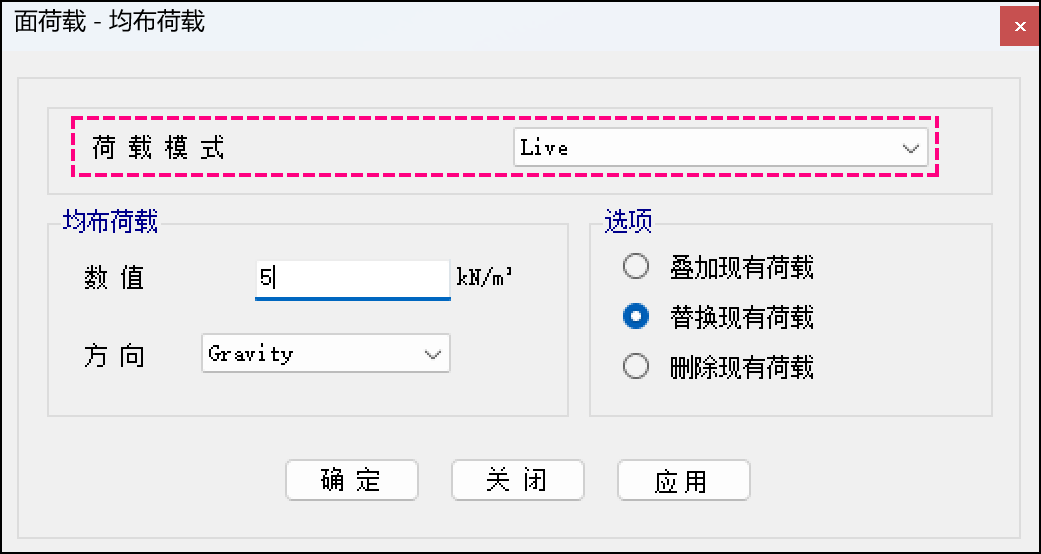

（3）在樓板上施加活荷載，如圖 3 所示。
圖 3 樓板指定活荷載
（4）查看多步靜力工況并定義荷載組合。

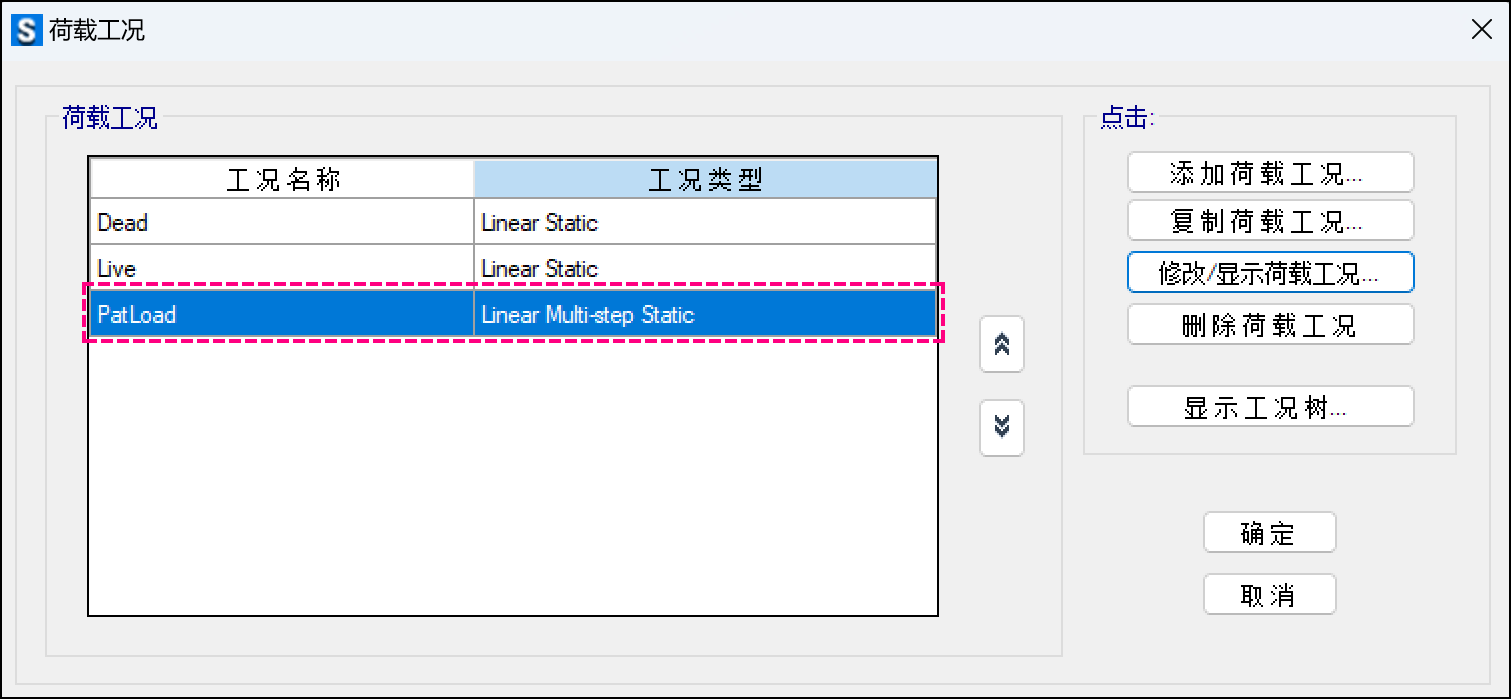

程序自動生成一個多步靜力工況（圖 4）來考慮活荷載的不利布置，最終通過同號相加（Range Add）的方式對每個板塊的活荷載進行組合，得到最大正值和最大負值?；谠摱嗖届o力工況定義荷載組合并將其添加到設計荷載組合中，即可在設計樓板時考慮活荷載不利布置。
圖 4 基于自動樣式活荷載生成的多步靜力工況
3. 結果的查看
（1）圖形顯示

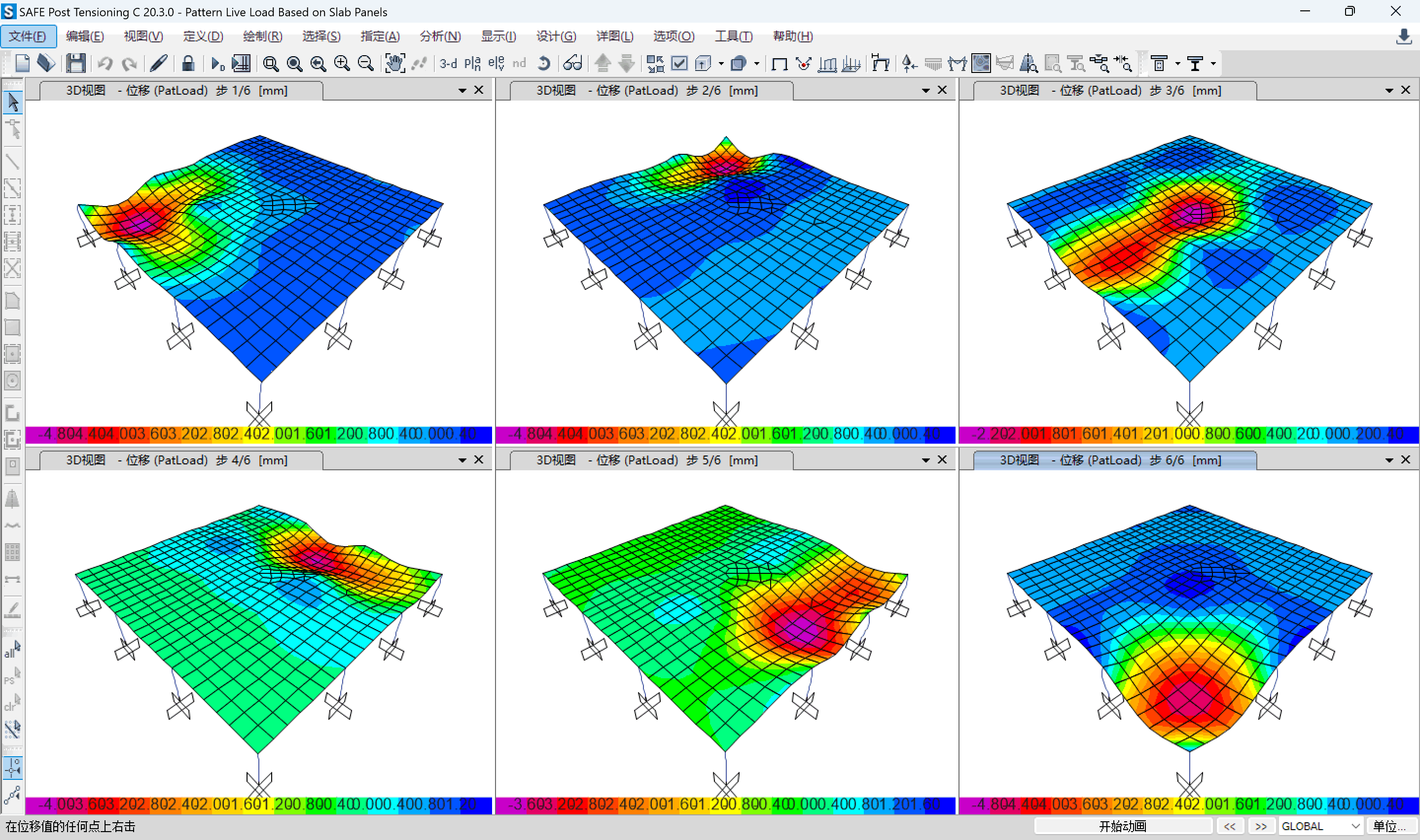

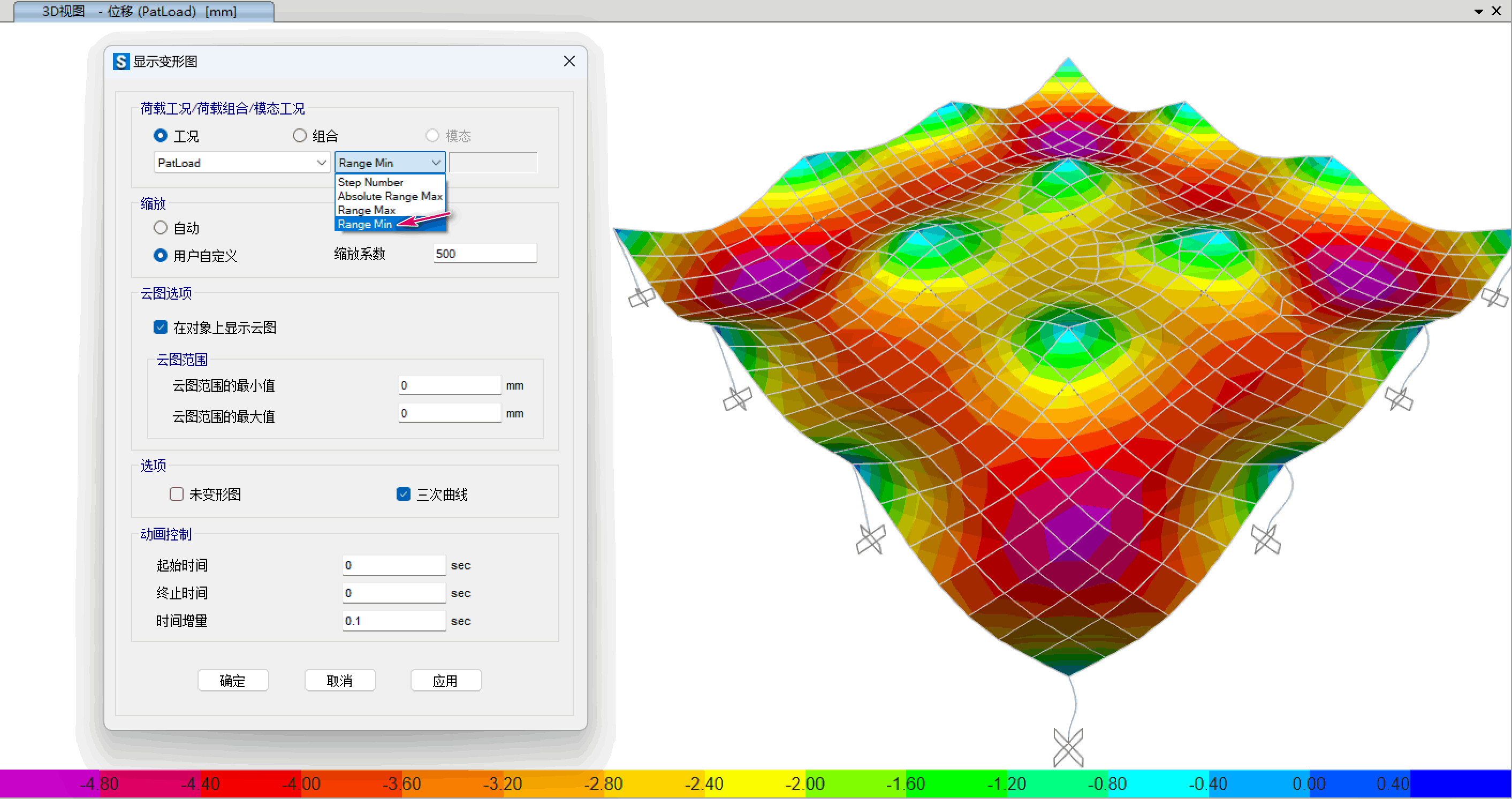

選擇多步靜力工況，可以通過切換步數（Step Number），依次查看活荷載單獨作用在不同板塊下樓板的變形（圖 5）或內力/應力。也可以查看同號相加得到的最大正值（Range Max）和最大負值（Range
Min），如圖 6 所示。
圖 5 活荷載單獨作用在每個板塊的樓板變形圖
圖 6 同號相加的最大負值
（2）表格輸出

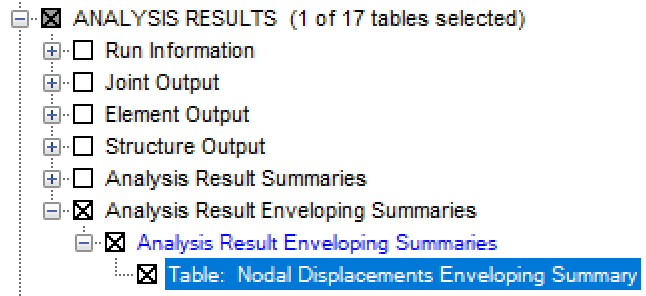

點擊【顯示>顯示表格】命令，在分析結果（ANALYSIS RESULTS）中展開 Analysis

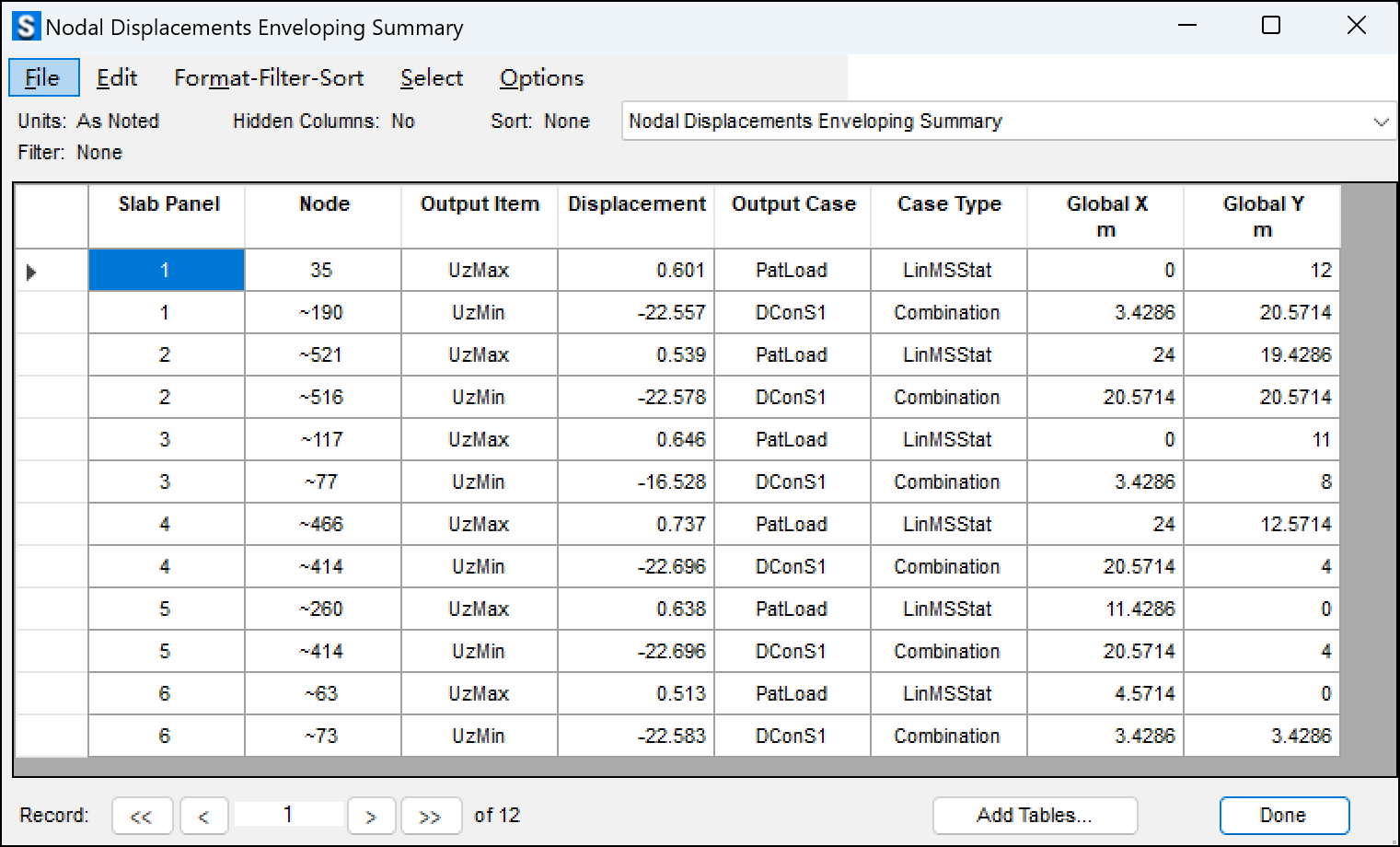

Result Enveloping Summaries，選擇表格 Nodal Displacements Enveloping Summary。該表格提供了每個板塊的最大和最小位移值以及對應的荷載工況/荷載組合，同時提供了最大/最小位移發生的坐標值，如圖 7 所示。
圖 7 節點位移包絡表格
