問題描述：
請問，計算開裂撓度以及裂縫寬度時均需要考慮混凝土配筋，在 SAFE 中如何進行設置？
解答：

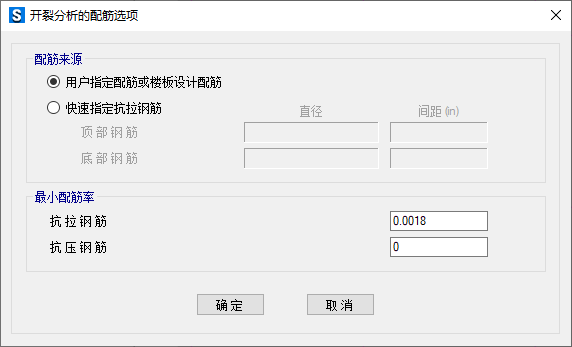

點擊【分析>開裂分析選項】命令，用戶可以設置計算開裂撓度和裂縫寬度時鋼筋的來源。如圖 1 所示，程序提供兩種選項，包含了三種配筋來源，分別是：用戶指定配筋、樓板設計配筋和快速指定抗拉鋼筋。
圖 1 開裂分析的配筋選項對話框
1. 用戶指定配筋或樓板設計配筋
用戶指定配筋是指手動添加的板配筋對象，樓板設計配筋是指基于有限元設計的配筋結果。如果用戶沒有手動添加板配筋對象，那么程序?qū)⑹褂糜邢拊O(shè)計的配筋結果；如果手動添加了板配筋對象，需同時添加抗拉和抗壓鋼筋，即雙層雙向配筋，此時用戶添加配筋將覆蓋有限元設計配筋（局部添加則局部覆蓋）。程序提供兩種方式添加板配筋對象：

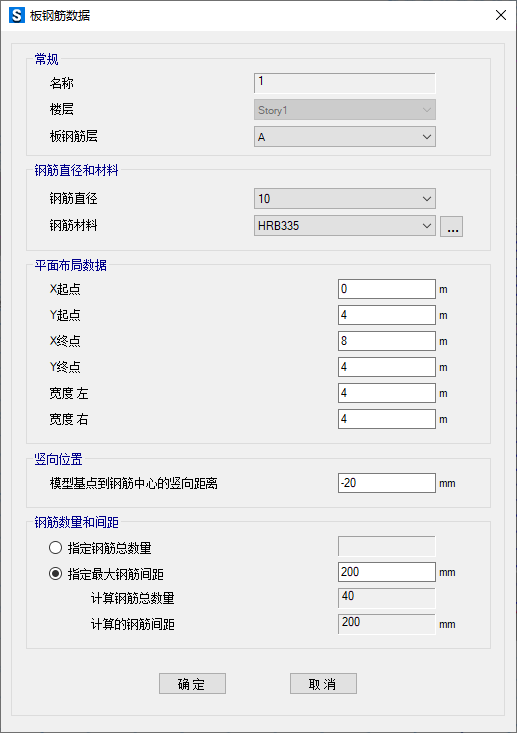

1）方式一：首先選擇樓板，然后點擊【編輯>添加/編輯板鋼筋>添加板配筋】命令。如圖 2 所示，程序根據用戶填寫的板鋼筋數據為樓板添加板配筋對象。
圖 2 板鋼筋數據對話框
板鋼筋層用于設置不同方向的鋼筋，類似板帶層，可以選擇 A/B/Other。鋼筋的起始點坐標值是基于全局坐標系 GLOBAL，左、右寬度用于確定板鋼筋的范圍。不同層的鋼筋通過調整豎向位置實現，豎向位置是鋼筋中心到 Z 坐標為 0 的豎向距離。

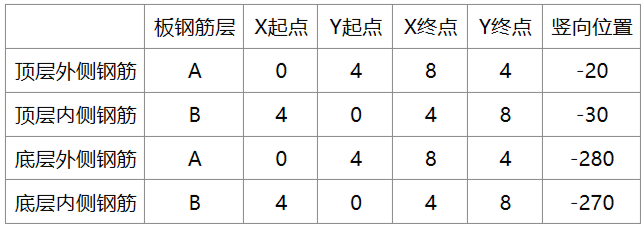

假設樓板跨度 8m，板頂標高為 0，厚度 300mm，鋼筋直徑 10mm，凈保護層厚度 15mm。現依次為樓板局部區域添加雙層雙向板配筋對象，需要填寫的板鋼筋層、起始點坐標值和豎向位置數據見下表，鋼筋范圍為左、右寬度均 4m。

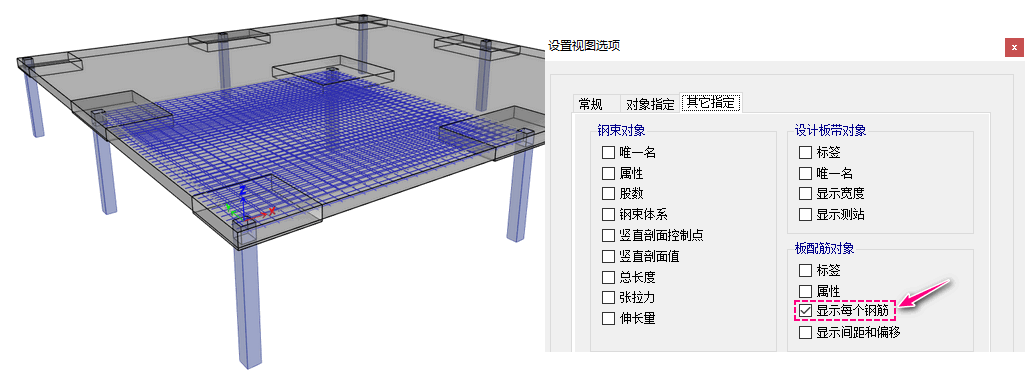

在【設置視圖選項】中，為板配筋對象勾選“顯示每個鋼筋”，可以顯示板配筋對象的布局，如圖 3 所示。
圖 3 添加雙層雙向板配筋對象

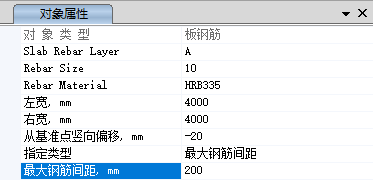

2）方式二：在平面視圖中，點擊【繪制>繪制板配筋】命令繪制板配筋對象。如圖 4 所示，輸入的板配筋數據參考第一種方式。繪制時，依次點擊鋼筋起點和終點位置即可。
圖 4 繪制板配筋對象
2. 快速指定抗拉鋼筋
該選項直接指定樓板鋼筋直徑和間距，方便簡化考慮均勻配筋。
最后，用戶可以指定抗拉鋼筋和抗壓鋼筋的最小配筋率。不管采用上述何種配筋來源，程序都可以自動考慮最小配筋率。
