問題描述：
如下圖所示，該模型輸出的Joint mass和Story mass的總和均為26414627kg，小于Group All的質量26915841kg，這與“負質量引起的樓層總質量與Group All質量結果不一致”一文中的現象不一致，請問是什么原因?qū)е碌模?/span>

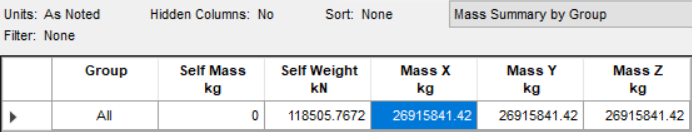

圖1 Group All質量

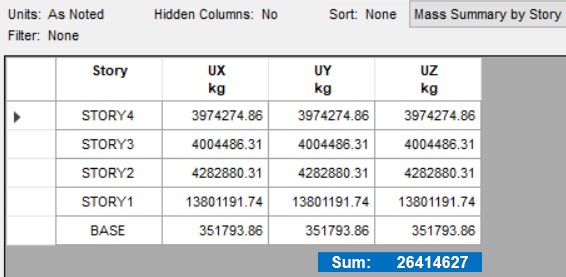

圖2 樓層總質量
解答：
Group All包括了所有構件對象的質量（含構件自重及質量源定義中的荷載轉換的質量），而Joint mass是分析模型中質量凝聚到節點后的質量值，Story mass則由各層內所有節點的Joint mass求和得到。通過比較不同統計方式下的質量數值大小，可以初步判斷，創建分析模型時存在面（荷載）丟失的情況，導致Story mass的總和小于Group All的總質量。

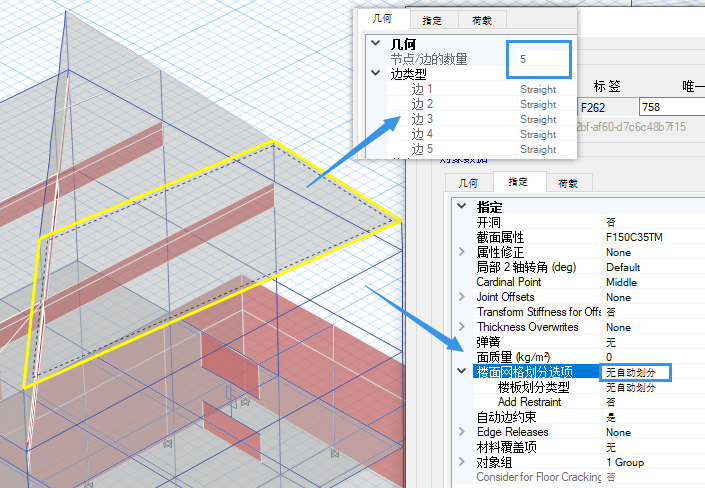

檢查發現，模型中存在大量多邊形斜板（大于4邊），如下圖所示，該板由五個節點組成。對于斜板，程序默認采用“NO Auto Meshing（不自動剖分）”的剖分選項，而對于邊數大于4的面對象，該剖分選項下ETABS生成的分析模型不會考慮此類樓板，當然也不進行力的傳遞與受力分析，該樓板只出現在對象模型階段，從而導致樓層總質量小于Group All的質量。關于該剖分選項更詳細的內容可參考“樓板不剖分選項在ETABS、SAP2000中的區別”。
圖3 邊數大于4的面對象

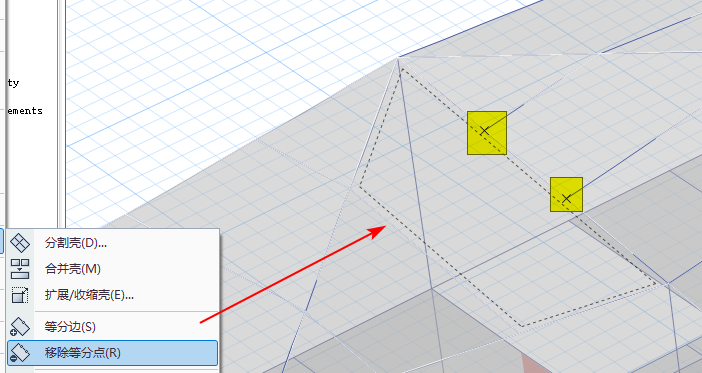

對于上圖所示多點共線的面對象，無需重新繪制，可直接選中面邊多余的節點以及面對象，通過【編輯>編輯殼>移除等分點】將節點移除，如下圖，移除后為四邊形面對象。
圖4 移除面邊多余的節點
將模型中的斜板均調整為三邊形或四邊形面對象后，Group All的質量與樓層總質量一致。
