問題描述：
在SAP2000中完成構件設計后，查看設計信息時，彈出如圖1所示的報錯，并且相應的設計結果無法顯示，如圖2所示。請問這是什么原因?qū)е碌模?/span>

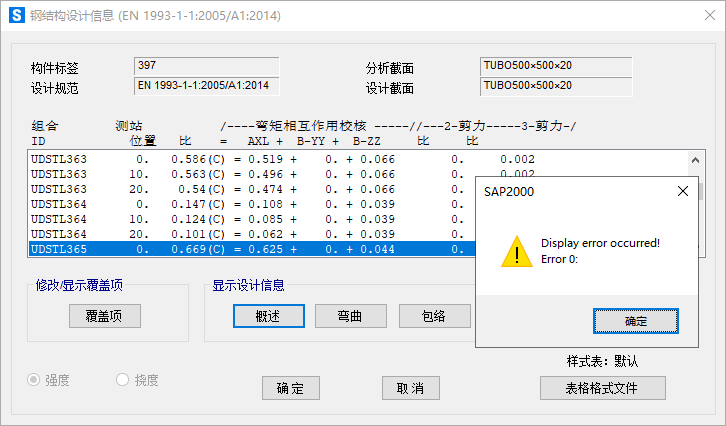

圖1 顯示設計信息時程序報錯

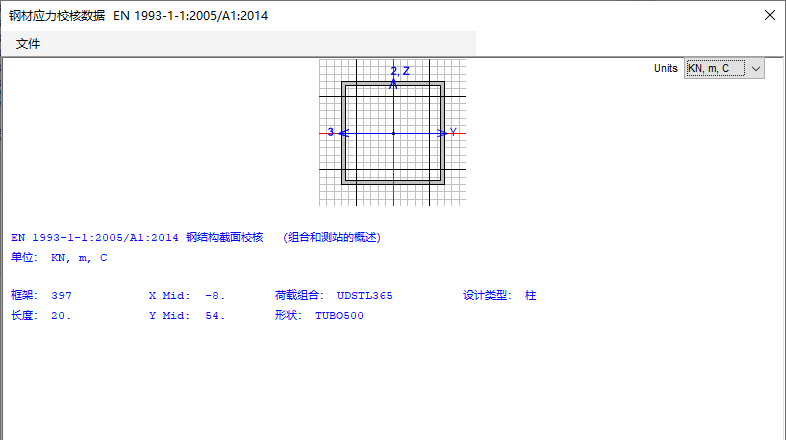

圖2 無法顯示設計結果
解答：
Error
0 (Display error occurred!) 的報錯與模型中包含的非法字符有關。最常見的非法字符是中文字符，包括漢字以及中文輸入法中的特殊符號。這類字符可能無法被程序正確識別或處理，導致在顯示設計結果時發生錯誤。遇到此類問題時，用戶應檢查對象標簽、對象屬性名稱、荷載屬性名稱等，并將其中可能包含的中文字符替換為英文字符或數字。
例如，在問題描述的模型中，框架截面名稱包含中文字符，如圖3所示。黃色陰影區的截面名稱使用了正確的字符格式，包含英文字母和數字；而綠色陰影區的截面名稱則包含中文輸入法中的乘法符號“×”。將所有的乘法符號“×”替換為英文字母“X”后，重新運行設計，查看設計信息時不再出現報錯提示，設計結果也可以正常顯示，如圖4所示。

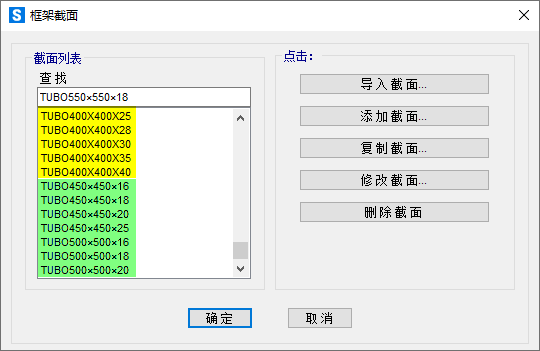

圖3 框架截面名稱包含中文字符

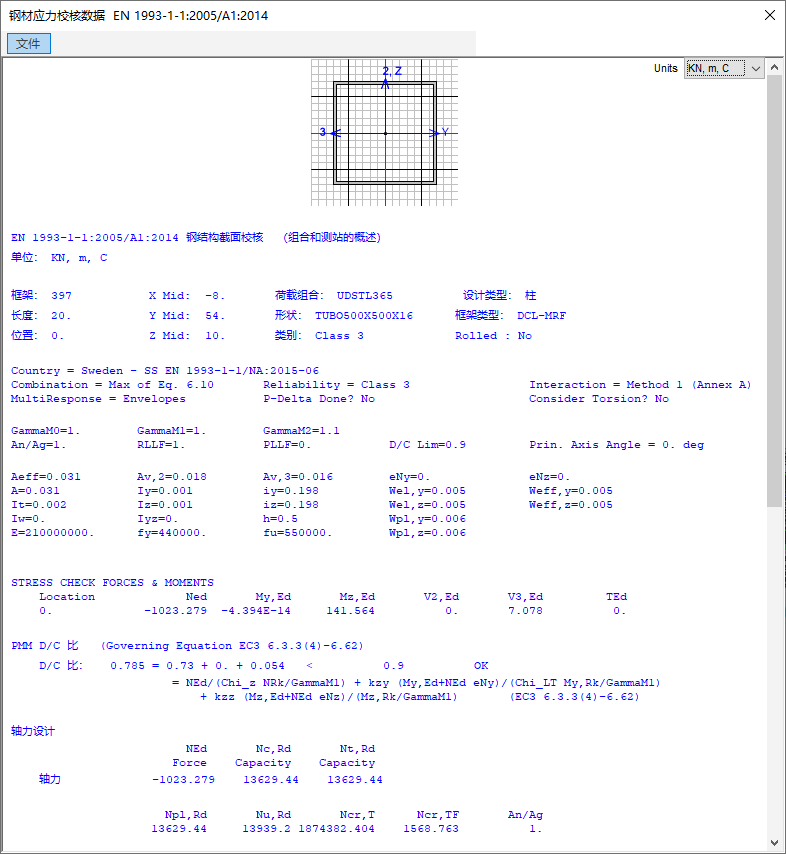

圖4 設計結果正常顯示
類似地，如圖5所示，荷載組合名稱中包含中文輸入法的角度符號“°”，導致設計結果也無法顯示。我們需要將角度符號替換為相應的英文字符，如使用“deg”表示度數。

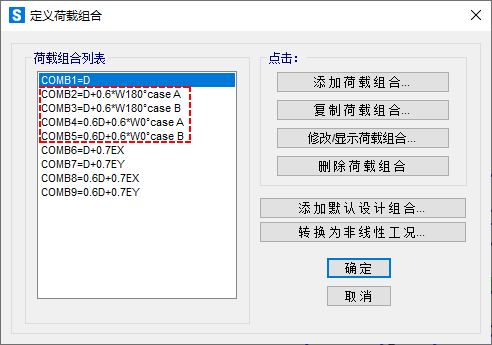

圖5 荷載組合名稱包含中文字符
如果是對象標簽中包含非法字符導致的計算結果顯示異常，在SAP2000中可以通過【編輯>修改標簽】手動修改；在ETABS中通過【編輯>自動更新標簽】由程序自動修改，注意該操作不可逆，且用戶無法自行修改ETABS中的標簽。
此外，非法字符不僅可能引起設計結果顯示異常，還可能導致無法運行某些荷載工況。如圖6所示，荷載工況名稱中包含中文字符，導致程序無法運行部分荷載工況。

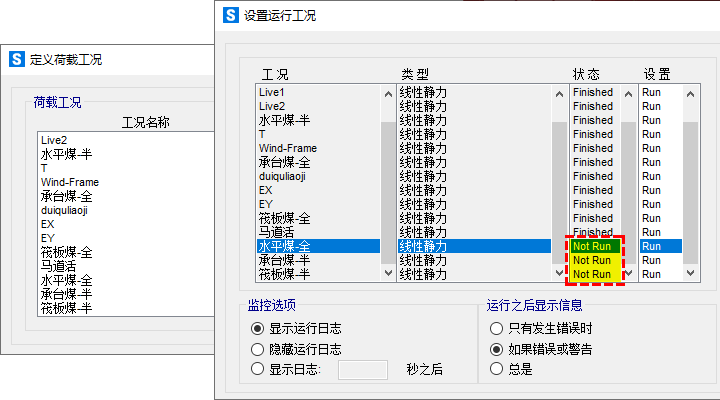

圖6 中文字符導致部分荷載工況無法運行
除了上述提到的非法字符引起的Error 0報錯以外，還有其他原因可能會導致此類報錯。例如，模型轉換時包含軟件不接受的元素。更多信息，請參考CSI知識庫Error codes and descriptions-Error # 0，如圖7所示。

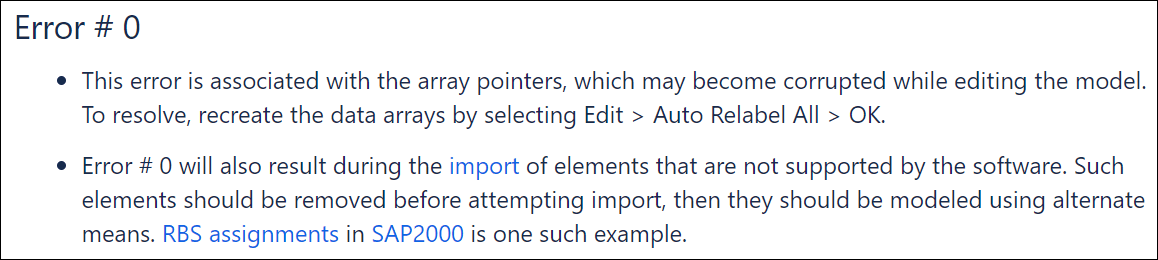

圖7 Error 0報錯的原因
