問題描述：
通過表格分別查看某樓板的板帶內力（圖 1）和設計內力（圖 2），依次對比彎矩和軸力。例如，在板跨中（station=4000mm）位置，分析彎矩為 278.1021kN·m，而設計彎矩為 282.9734
kN·m；在板邊緣（station=0）位置，分析軸力為 3.1718kN，而設計軸力為 14.0774kN。請問，為什么板帶內力與設計內力不相同？

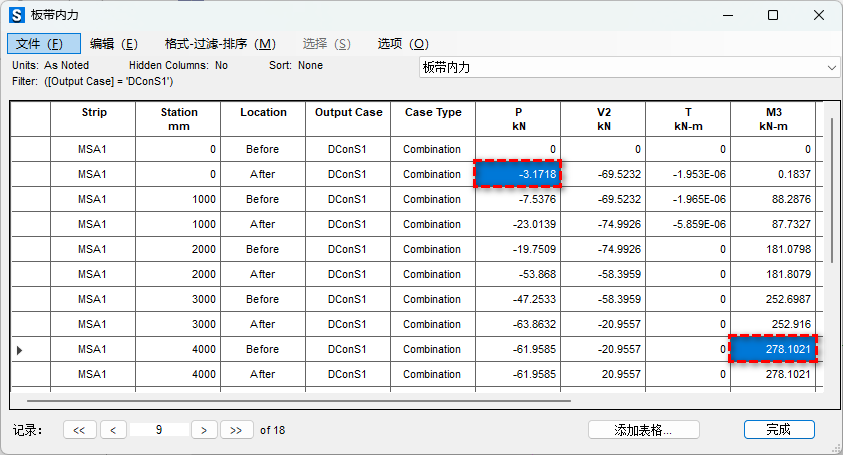

圖 1 板帶的分析內力

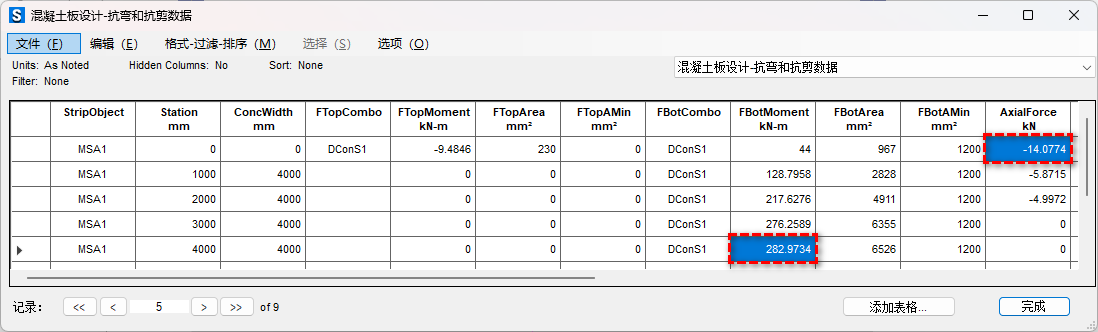

圖 2 板帶的設計內力
解答：

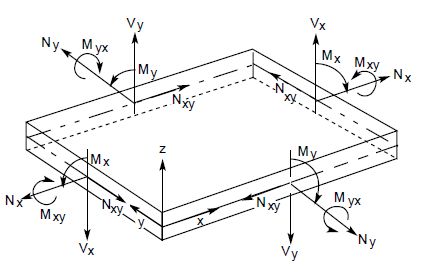

SAFE 采用 Wood-Armer 方法計算板帶設計內力，然后用于配筋計算。該方法在計算設計彎矩時考慮了扭矩的貢獻，計算設計軸力時考慮了面內剪力的貢獻，因此與板帶內力中的彎矩和軸力不同。
利用 Wood-Armer 方法計算設計內力雖然可能無法完全滿足力的平衡條件，但它能夠精確捕捉板的整體行為，從而提供更加合理的設計結果。例如，當板的開裂發生在設計板帶的對角方向時，該方法可以有效地計算設計彎矩。SAFE 基于有限元計算的單元分析內力，利用上述方法計算板帶的設計內力。具體原理如下：
1. 設計彎矩

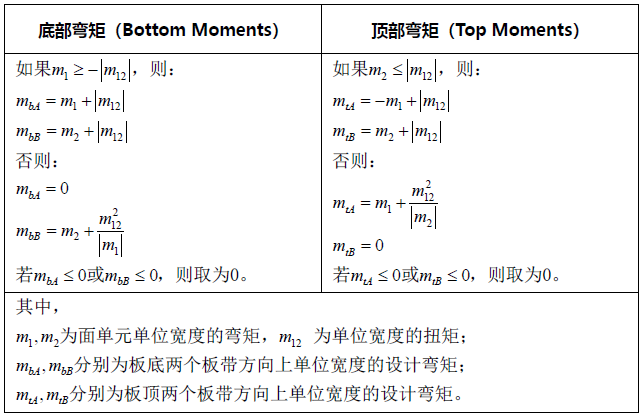

計算設計彎矩時考慮扭矩 m12 的貢獻，如下所示。
2. 設計軸力

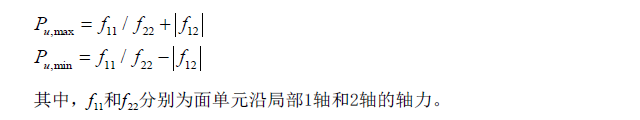

計算設計軸力時考慮面內剪力 f12 的貢獻，程序通過以下公式計算得到兩個軸力值，并在表格中輸出抗彎控制組合下的設計軸力。
接下來，我們通過一個簡單的模型驗證上述計算方法。注意，該模型中僅定義了一個設計組合，而在真實的結構中，同一測站頂部彎矩和底部彎矩的控制組合可能不同。
如圖 4 所示的板，長 2m，寬 1m，僅添加沿 X 方向的設計板帶，板帶寬度為 0.5m，覆蓋整個板。通過表格查看跨中（station=1000mm）左側兩個面單元（1-3&1-4）以及右側兩個面單元（1-5&1-6）的內力，如圖 5 所示。

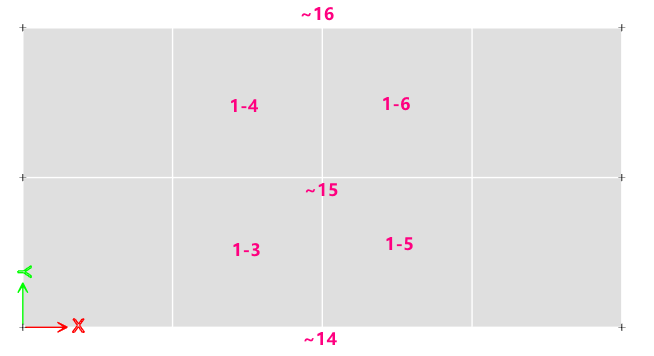

圖 4 驗證模型

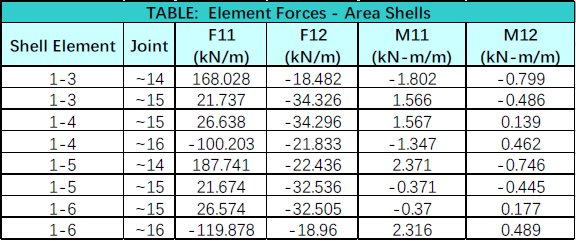

圖 5 面單元內力
按照 Wood-Armer 方法分別計算設計彎矩和設計軸力，如圖 6 和圖 7 所示。注意，每個有限元節點從屬的板帶范圍是整個板帶寬度的 1/4，即 0.25m。因此，每個有限元節點每延米的內力轉換為設計軸力時需乘以 0.25m。

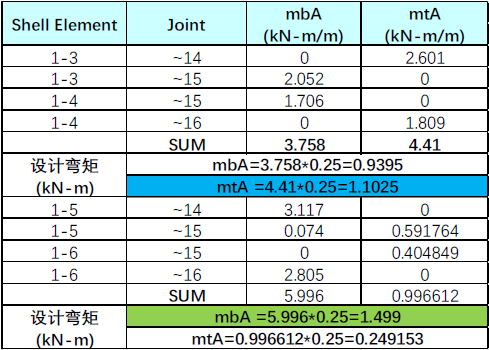

圖 6 設計彎矩的計算

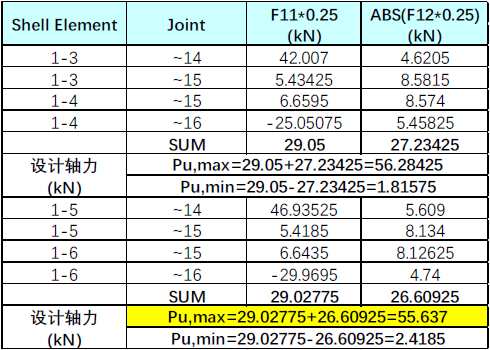

圖 7 設計軸力的計算
程序輸出的設計內力如圖 8 所示，具體如下：
1）考慮扭矩 M12 的貢獻，計算得到的頂部彎矩較大值是測站左側面單元（1-3&1-4）的合力，即 1.1025kN·m，與程序輸出的設計結果（1.0982kN·m）幾乎一致；同樣，底部彎矩較大值是測站右側面單元（1-5&1-6）的合力，即 1.499kN·m，與程序輸出的設計結果（1.4929kN·m）幾乎一致。
2）考慮面內剪力 F12 的貢獻，計算得到的設計軸力取控制彎矩對應的軸力?？刂茝澗厥堑撞繌澗兀瑢?yīng)軸力為 55.637kN，與程序輸出的設計結果（55.6429kN）幾乎一致。
圖 8 板帶的設計內力
