問題描述：
在工業類建筑中通常會存在多種類型的設備，這些設備在不同狀況（設備空載、設備滿載等）下對結構產生的響應也是不同的。結構設計過程中，如何在同一模型中考慮設備不同荷載狀況下的地震響應呢？
解答：
地震荷載的計算和重力荷載代表值是緊密相關的，而重力荷載代表值在SAP2000中以質量源來表示。SAP2000 V16及以上版本可以在同一個模型中指定多個質量源，分別代表結構在不同狀況下的重力荷載代表值，用以求解不同的地震荷載。
1、多質量源定義
多質量源的定義如下圖所示，可根據結構的不同受力狀況指定多個不同的質量源，且可以在此對話框中設置默認的質量源。在默認的情況下，模型中的所有工況將使用此默認質量源做為工況求解的質量。

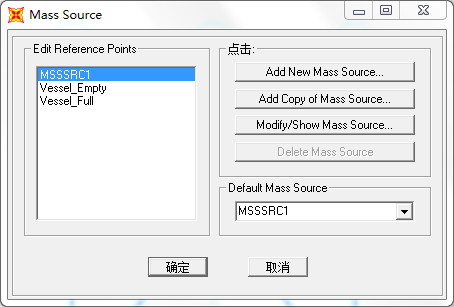

多質量源定義
2、非線性直接積分法多質量源地震求解
在使用非線性直接積分法求解地震作用時，程序允許用戶指定計算中所使用的質量源。如下圖所示，在同一個模型中，只要設置不同的地震工況，分別指定不同的質量源，即可求解不同質量源的地震荷載。

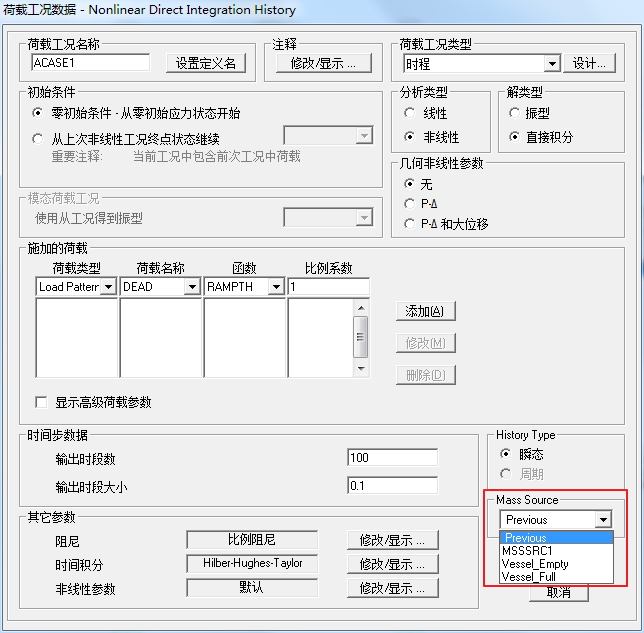

非線性直接積分法工況定義對話框
3、底部剪力法多質量源地震求解
當采用底部剪力法求解設備不同負荷下的地震作用時，也需要使用不同的質量源。例如，工業容器具在空載時，需要使用空載時的質量源求解地震響應；而容器具在滿載時，需要使用滿載的質量源求解地震響應。在定義荷載工況對話框中，可查看到工況求解使用的質量源如下圖所示，為MSSSRC1，此值為質量源定義中的默認質量源，且在此對話框中質量源選項是不能更改的。

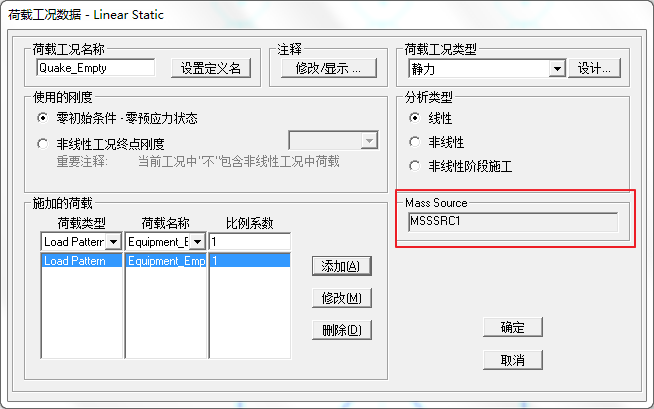

底部剪力法荷載工況定義對話框
為方便控制底部剪力法工況中所使用的質量源，除了修改默認質量源的辦法外，還可在求解地震工況前設置一個空靜力非線性工況，在此非線性工況中將質量源修改為地震求解中需要對應的質量源，而在施加的荷載欄中不添加任何的荷載。再修改底部剪力法工況定義，將“使用的剛度”修改為“前置非線性工況的終點剛度”，此時，底部剪力法所使用的質量源自動變?yōu)榍爸梅蔷€性工況的質量源。

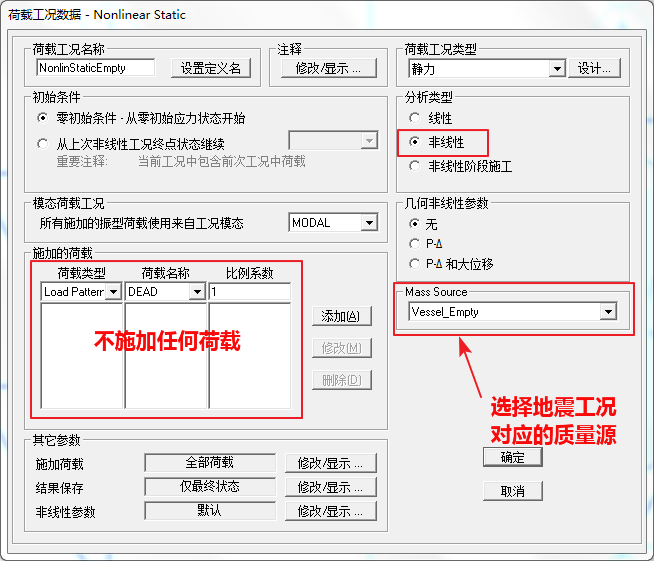

前置非線性工況

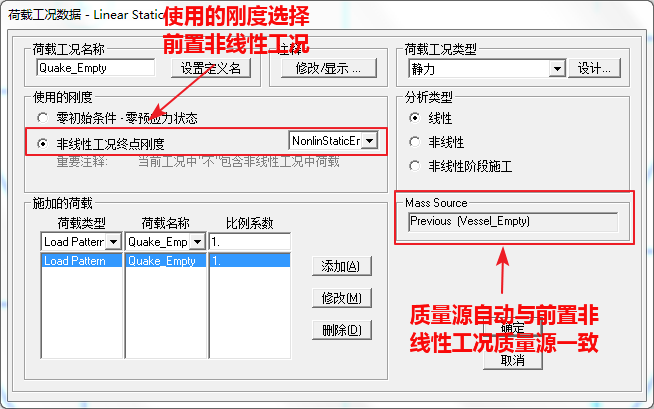

修改底部剪力法使用的剛度
利用此方法，可以在同一個模型中設置多個質量源不同的底部剪力法工況，且可以在一次求解中同時進行計算，方便后續設計。
4、振型分解反應譜法多質量源地震求解
模態分析是反應譜方法計算的基礎，為求解不同質量源對應的地震，需計算不同質量源對應的模態。與底部剪力法類似，先設置空靜力非線性工況，選擇適當?shù)馁|(zhì)量源。在模態工況定義對話框中，將“使用的剛度”修改為“前置非線性工況的終點剛度”，同時，質量源會自動修改為與前置非線性工況的質量源一致。

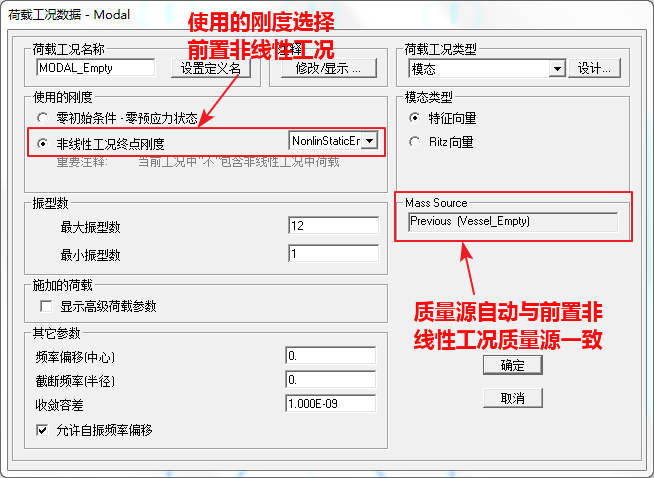

模態工況定義
在反應譜工況定義對話框中，在“模態荷載工況”欄中，選擇相應質量源對應的模態工況。同時，質量源會自動調整為與所使用的模態工況相一致。

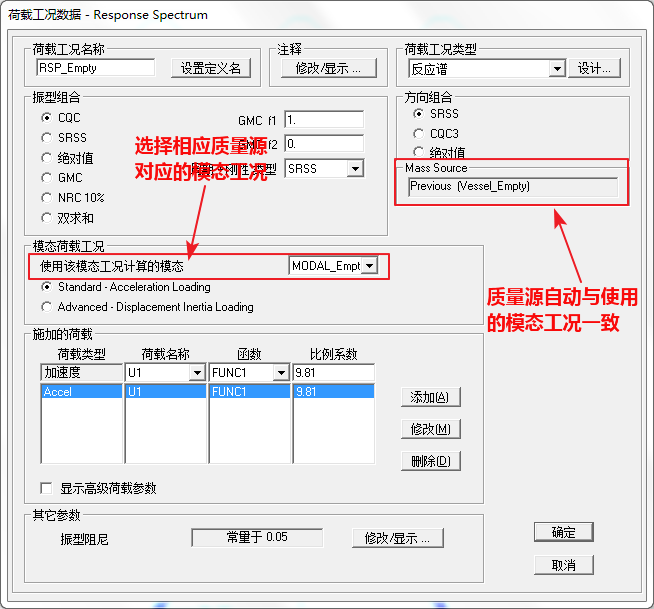

反應譜工況定義對話框
5、模態疊加時程法多質量源地震求解
模態疊加法時程法與反應譜方法一樣，其分析都是基于模態分析的結果進行的，如在分析中要使用不同的質量源，可采用與第4條相同的方法。
附：在其他的線性工況中，如需要使用不同的質量源，也可以用此方法修改工況求解中使用的質量源。
