問題描述:

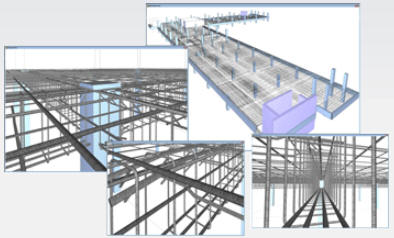

SAFE的產品介紹中提到鋼筋籠的可視化,渲染圖如下。請問如何操作能顯示出這樣的效果?
解答:
可以按以下步驟來顯示包含鋼筋籠渲染圖:
1. 完成模型的分析、設計和詳圖。注意,一定要運行詳圖,因為鋼筋的布置是基于詳圖結果。
2. 使用命令選項>高級渲染設置,設置光源、紋理等參數。
3. 使用命令選項>圖形模式>DirectX,將視窗的圖形模型切換到DirectX。
4. 在視圖窗口(如三維視圖)的空白區域點擊鼠標右鍵,在彈出的菜單中(如下圖),點擊顯示渲染視圖。

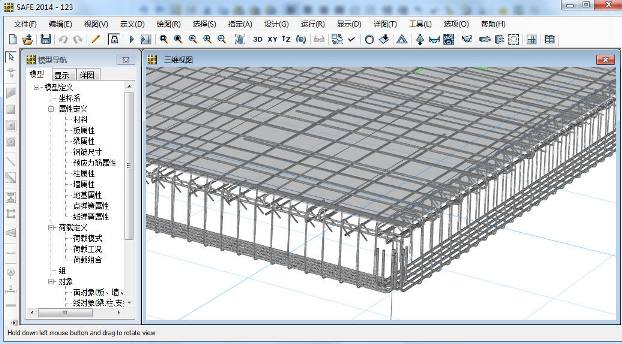

5. 切換到渲染圖模式后,再一次在視窗的空白區域點擊鼠標右鍵,在彈出的菜單中(如下圖),點擊Show Reinforcement Cage(顯示鋼筋籠)。這時,視窗中將根據先前的設置顯示出鋼筋的布置及紋理,再根據需要調整視圖大小及視角即可。
