問題描述：

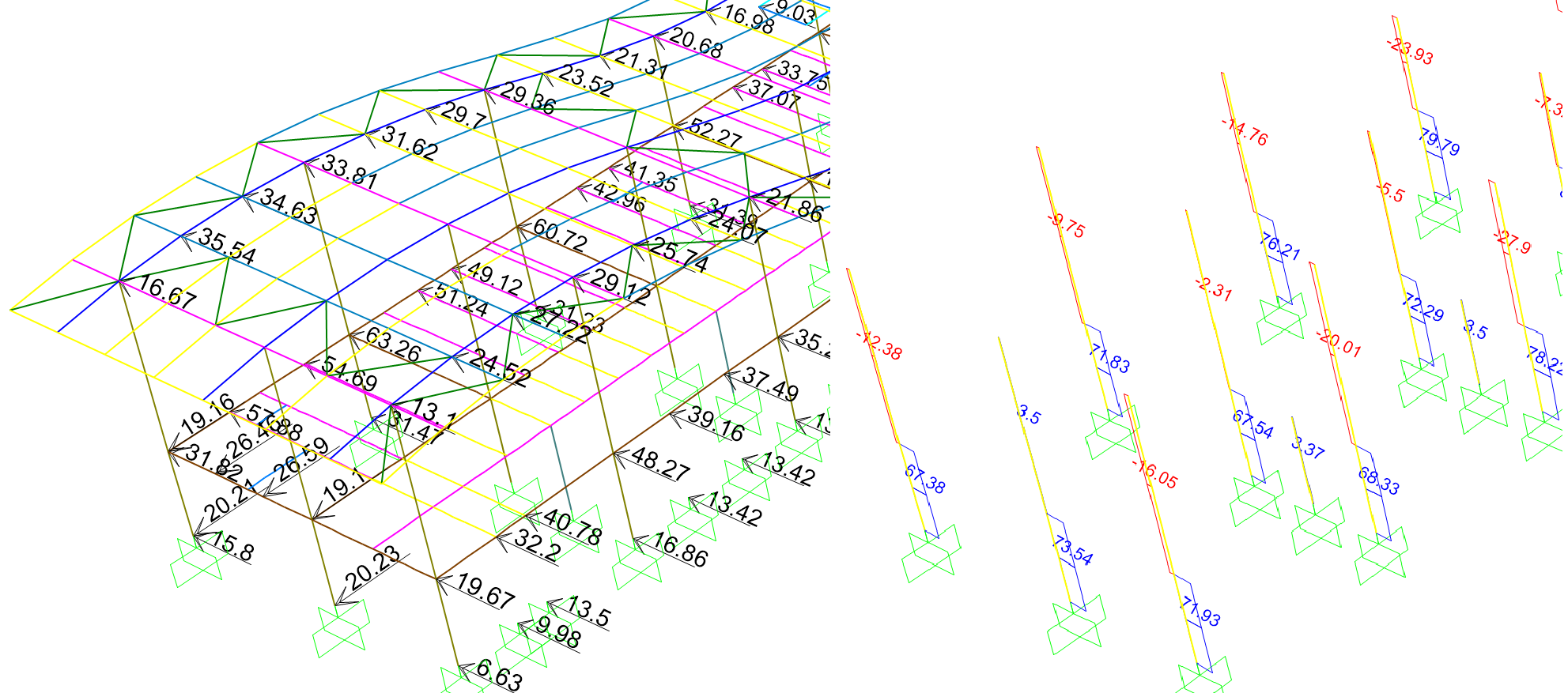

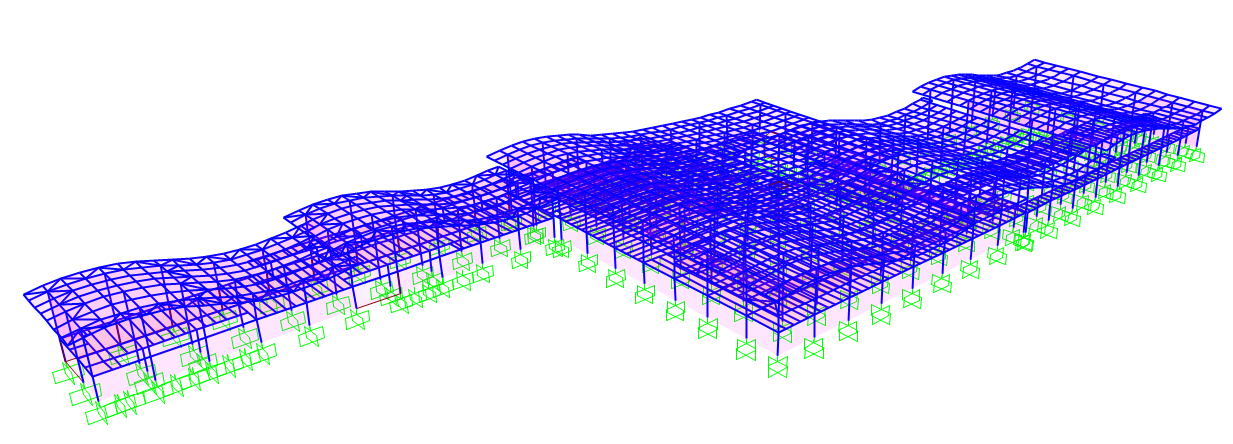

如上所示，對波浪造型屋面的開敞結構基于虛面施加風荷載，荷載分布如下左圖，柱剪力分布如下右圖。可以看見圖中柱內力遠遠小于外荷載，甚至出現內力與荷載反向的情況，原因是什么？
解答：
出現內力異常的原因在于該模型對各樓層、以及波浪屋面均設置了剛性隔板。剛性隔板范圍內的節點無平面內相對位移，而該模型顯然不滿足剛性隔板假定，采用剛性隔板將導致內力傳遞不符合實際情況。

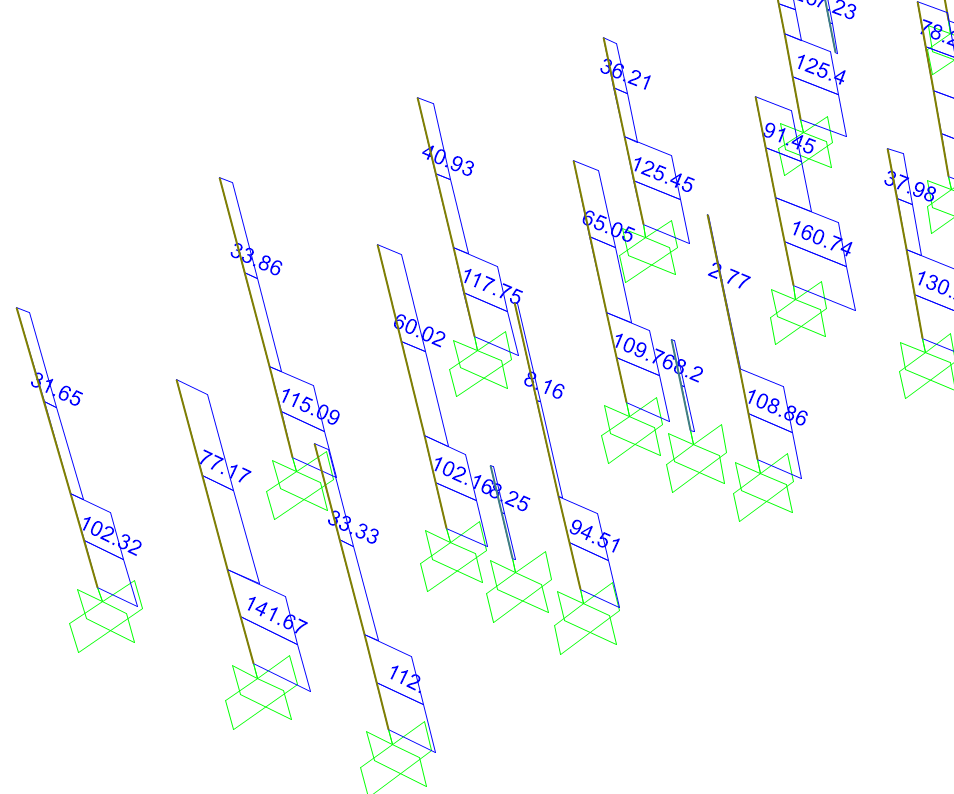

對于該情況，建議將隔板刪除。若需要考慮地震作用中的偶然偏心，可將隔板改為準剛性隔板（【定義】>【節點約束】），此時可得到正常的內力分布：
