問題描述：

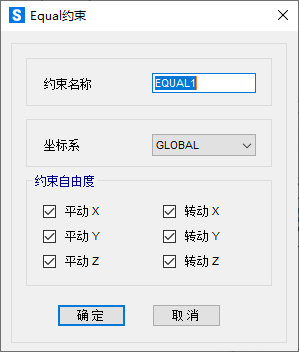

在定義 Equal 約束時，其定義界面和 Body 約束相同，同樣是對六個自由度進行勾選，定義窗口如下圖所示。Body 約束和 Equal 約束有何區別？
解答：
Body 約束：該約束是將所有節點約束在一起，被限制的節點形成剛體，一起平動和轉動。
Equal約束：該約束是將不同節點的六個自由度分別約束在一起，被約束節點的平動和轉動相同。
現在通過下圖中的簡支梁模型來簡要介紹這兩個約束的區別。對簡支梁指定 5kN/m 的均布荷載，支座約束條件相同，現在分別采用四種方式和支座相連。
其中：
模型1：分別通過“body1”和“body2”約束梁兩端節點與支座的六個自由度；
模型2：通過“Equal1”和“Equal2”約束梁兩端節點與支座的六個自由度；
模型3：梁端通過連接單元“剛臂”（連接單元六個自由度均為固定）與支座相連；
模型4：梁端直接和支座連接在一起；

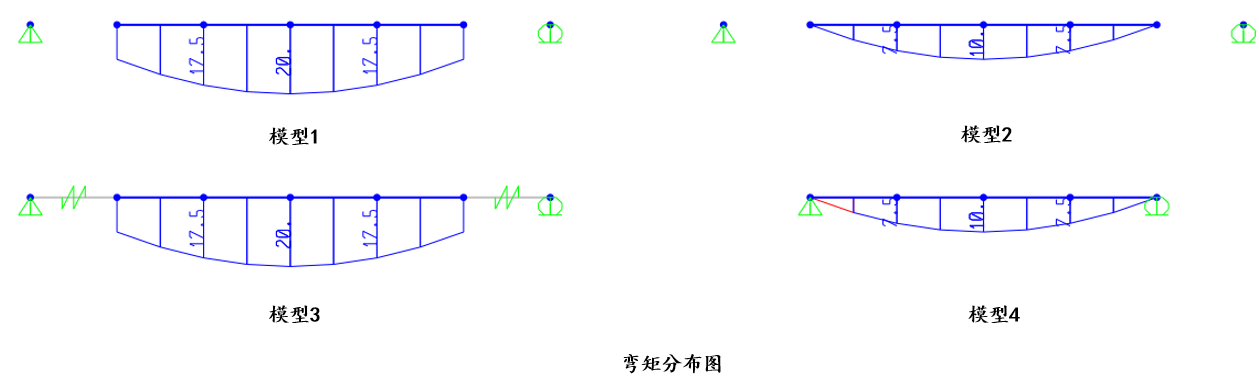

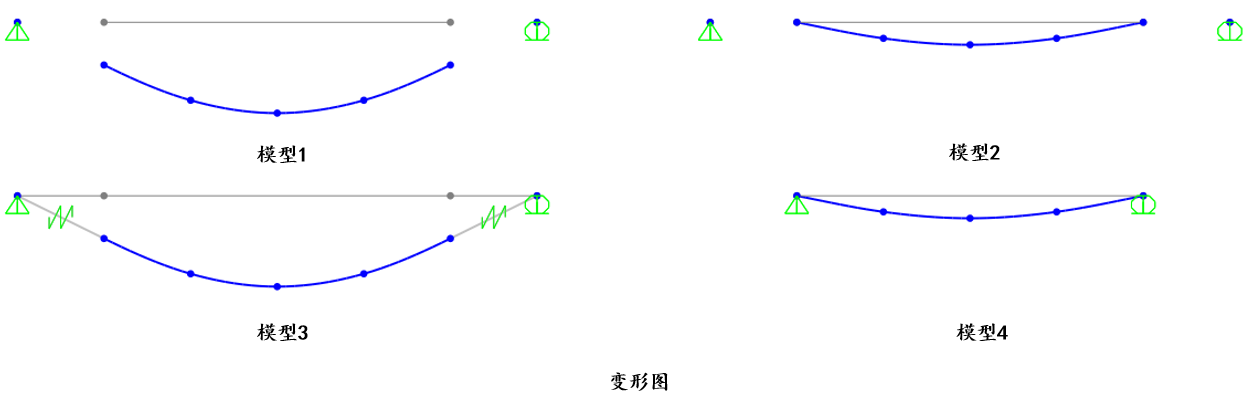

運行分析分別查看該梁的彎矩分布圖及變形圖，如下所示：
對比“模型 1”和“模型 3”的彎矩圖和變形圖可以發現，Body 約束的作用類似剛臂，將兩個節點連接成一個剛體，整體做剛體運動。因此在均布荷載作用下“模型 1”和“模型 3”的彎矩及變形均相同。
對比“模型 2”和“模型 4”的彎矩圖和變形圖可以發現，Equal 約束的作用是將兩個節點的各個方向的自由度分別約束在一起，使約束節點的各個方向的平動及轉動大小均相同。因此“模型 2”中梁端的約束條件和支座位置處的約束條件是相同的，在均布荷載作用下與“模型 4”的彎矩及變形均相同。
