問題描述：
請問，如果同一個模型需要運行大量荷載工況，是否可以在不同的電腦運行之后合并分析結果呢？如果可以，如何操作？
解答：
在SAP2000（v22及后續版本）和ETABS（v18及后續版本）軟件中，同一模型的多個副本可以在不同計算機上并行計算不同的荷載工況，各個荷載工況的分析結果在同一臺計算機上進行合并后即可完成后續的結構設計或其它后處理工作，這就是合并分析結果的功能。
當需要運行大量荷載工況，例如基于性能化設計的地震工況、橋梁設計的移動荷載工況等，并且有多臺計算機可用于同時運行不同的荷載工況時，此功能非常實用。本篇將以ETABS為例進行介紹。
簡單來說，合并分析結果是通過【分析>合并分析結果】的命令實現。接下來介紹該功能對模型和計算機的要求與限制以及具體的操作步驟。在此之前，首先說明用到的術語。
一、術語：
-
主計算機：用戶的主計算機。
-
遠程計算機：可以訪問（物理上或通過網絡）并且可用于運行分析的任何其他計算機。
-
目標模型：主計算機上的模型文件。
-
源模型：復制到遠程計算機的目標模型的相同副本。
二、要求與限制
-
源模型和目標模型必須相同，但是模型鎖定后允許對模型進行更改。例如當在遠程計算機上運行源模型時，用戶可以添加和運行不會觸發目標模型重新運行分析的新的荷載工況。
-
主計算機和遠程計算機上的軟件必須使用相同的版本。
-
選擇中央處理器（CPU）相當?shù)闹饔嬎銠C(jī)和遠程計算機。使用配置系統差異較大的主計算機和遠程計算機可能會導致在生成分析模型時出現舍入問題，并由于分析模型不兼容而導致合并操作失敗。
-
源模型的結果可以合并到同一個目標模型的次數是有限制的。源模型的結果被合并到目標模型所在的文件夾中，每個目標模型最多允許有1295個這樣的結果文件夾。 通常，每個合并的源模型會創建1到8個結果文件夾，因此在正常使用情況下不太可能會達到這個上限。例如，具有8個結果文件夾的源模型進行100次合并操作會為目標模型生成800個結果文件夾，低于1295的限制。
三、操作步驟
第一步：在主計算機上運行目標模型，且必須設置為并行計算（圖1），否則程序會在后續合并分析結果時提示警告（圖2）。并行計算的設置方法：選擇菜單欄【分析>SAPFire高級選項】命令，將“分析進程”選項設置為“獨立進程“，然在“并行工況選項”中進行勾選。

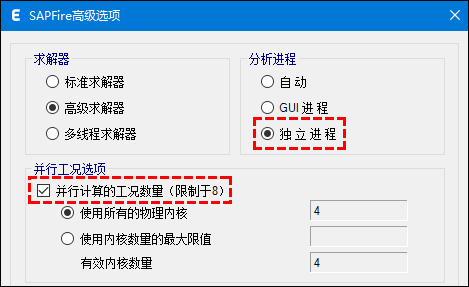

圖1：設置并行計算

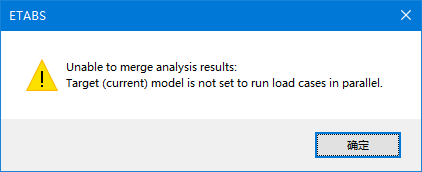

圖2：目標模型未設置并行計算的警告
-
運行自動風荷載或自動地震荷載工況。由于自動風荷載或自動地震荷載會在初次運行分析后觸發程序自動重新運行，以更新結構的模態屬性，所以在將目標模型復制到遠程計算機之前，必須先運行分析此類工況。
-
運行任何影響鉸屬性的荷載工況。
-
如果需要對模型進行設計，例如選擇構件尺寸或生成鉸屬性，則必須在目標模型中完成設計，然后再將其復制到遠程計算機。合并分析結果后，可以隨后在目標模型中重新進行設計，檢查在源模型中新運行荷載工況的結果。
-
在將目標模型復制到遠程計算機之前，需要重復以上三個步驟，直到結果保持不變。
第二步：將目標模型從主計算機復制到遠程計算機，復制包含結果文件的整個文件夾。復制的模型文件成為源模型，在遠程計算機上打開源模型，選擇要運行的荷載工況并開始分析。
在主計算機和遠程計算機之間傳輸模型的方法可以通過網絡共享，例如共享文件夾、共享網絡驅動器等方式，也可以通過外部驅動器。不建議在網絡驅動器和外部驅動器上運行分析模型。
第三步：在遠程計算機上完成分析后，返回主計算機并打開目標模型。選擇菜單欄【分析>合并分析結果】命令，選擇源模型以啟動合并操作。
選擇源模型的最簡單方法是直接導航到遠程計算機或網絡驅動器上的共享文件夾。如果無法通過網絡訪問遠程計算機，源模型和所有相應的結果文件可以通過外部驅動器傳輸回主計算機。
合并操作將分析結果從源模型復制到目標模型，同時保持源模型不變。運行日志以及分析信息也被附加到目標模型中。注意，復制過程中，程序忽略以下兩類荷載工況的分析結果：
① 在目標模型中已經被運行的荷載工況；
② 在源模型中沒有分析結果的荷載工況。
最終，分析信息中會為每一個荷載工況包含一條合并結果的提示信息，如圖3所示。

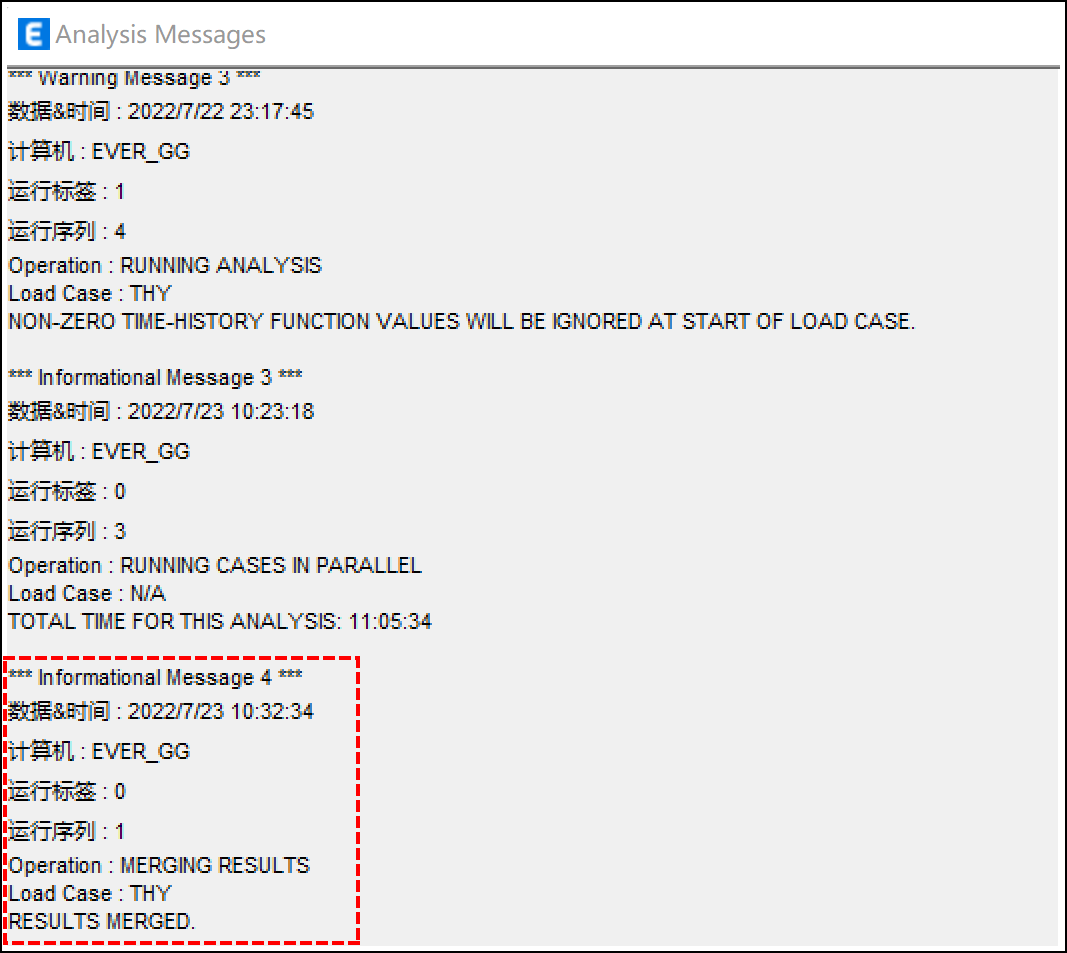

圖3：合并分析結果的提示信息
