問題描述：
ETABS中可以通過四點位移計測量墻體轉角θ，其結果是如何統計的呢？
解答：
根據ASCE 41-13，墻體轉角θ的統計方法如圖1所示（摘自ASCE 41-13 Fig10.4）。

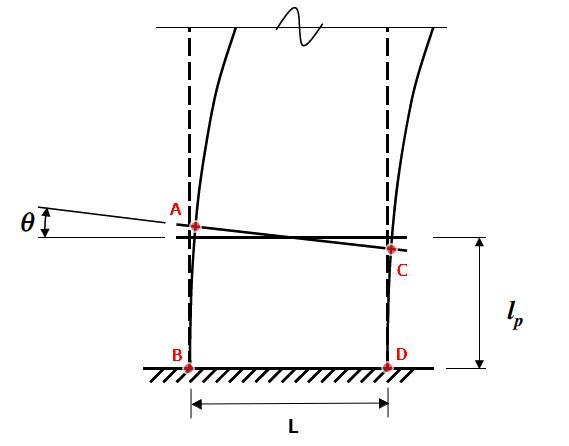

圖1 剪力墻轉角
可得：
以下圖墻體為例，每片墻體上繪制了一個四點位移計，圖中顯示了四點位移計的標簽號，四點位移計測量類型為“Rotation轉角”，本例的可接受準則如下圖所示（可參考ASCE
41-13 Table 10-21）。

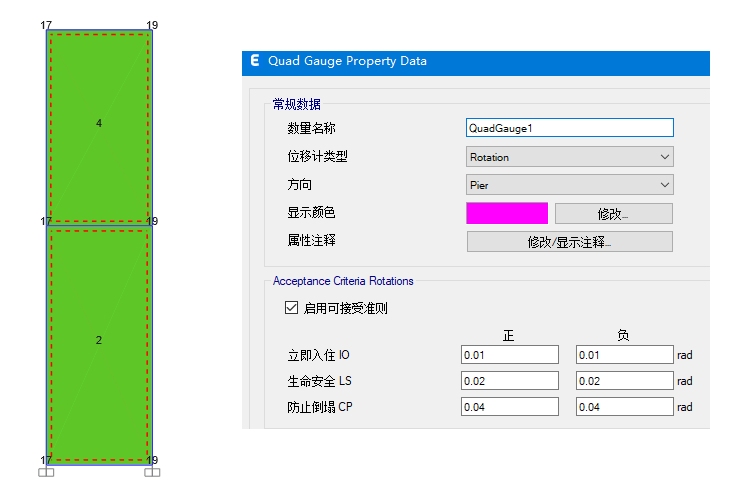

圖2 示例
彈塑性分析完成后，可在【顯示】>【顯示表格】>【Analysis Results】>【Element Output】>【Strain Gauge Outout】中查看任一時刻的墻體轉角，如下圖所示，6.64s時刻4號四點位移計測得的轉角為0.000448。

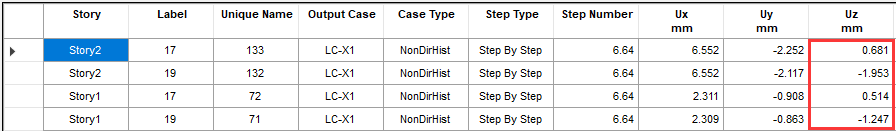

圖3 程序輸出的剪力墻轉角結果
根據節點位移，可驗證程序輸出的結果。
圖4
節點豎向位移
手算驗證
與程序輸出一致。
“最大轉角/可接受準則”即為相應狀態下的性能校核結果，如IO狀態下性能校核結果為0.000448/0.01=0.045，與程序輸出結果一致。

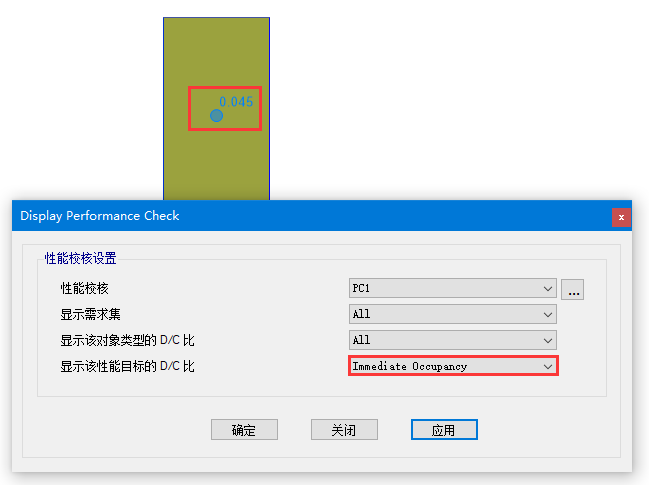

圖5 性能校核結果
需要注意的是，四點位移計的數據來自節點位移，因此四點位移計應基于現有的節點繪制，若繪制在墻體中部，會導致結果嚴重失真。如下圖所示的四點位移計，由于其上部節點67和68未繪制在墻體節點上，僅附屬于四點位移計，并沒有與墻體連接，導致無法獲取相應的變形數據，程序默認該位置豎向變形值為零，
從而輸出與實際不符的結果。

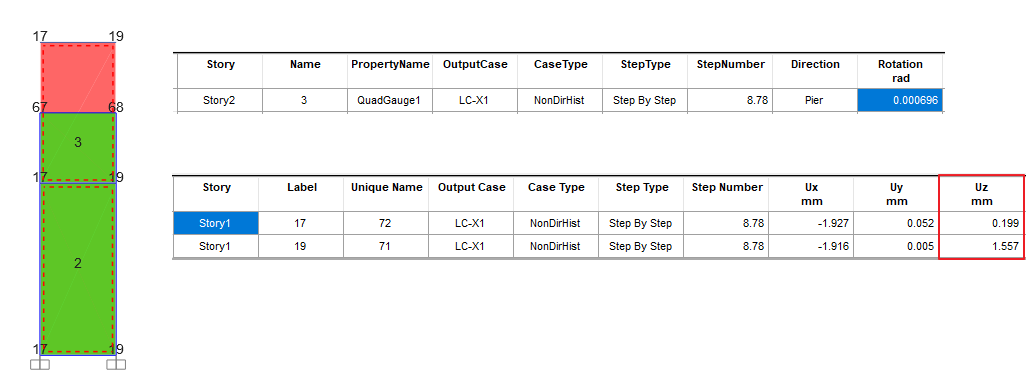

圖6 錯誤示例
當需統計墻體底部或其他部位的轉角情況時，建議將關心的位置分割為獨立墻體，基于此繪制四點位移計。
