問題描述：

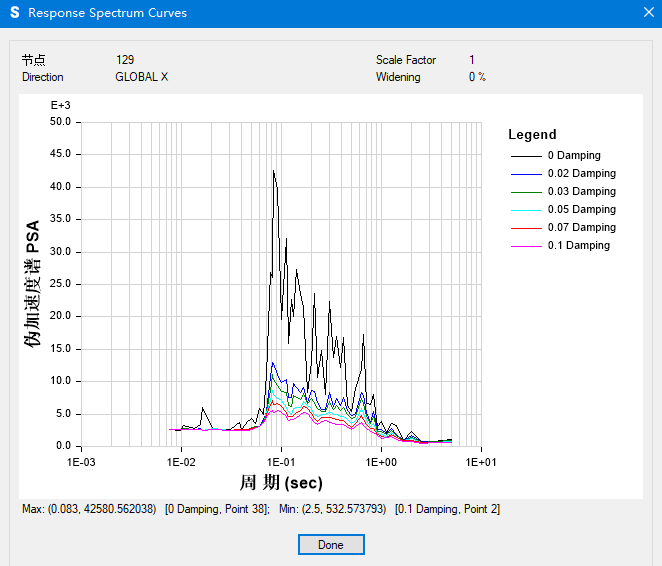

在SAP2000中生成如下圖所示的反應譜曲線后，如何將其導出？
解答：

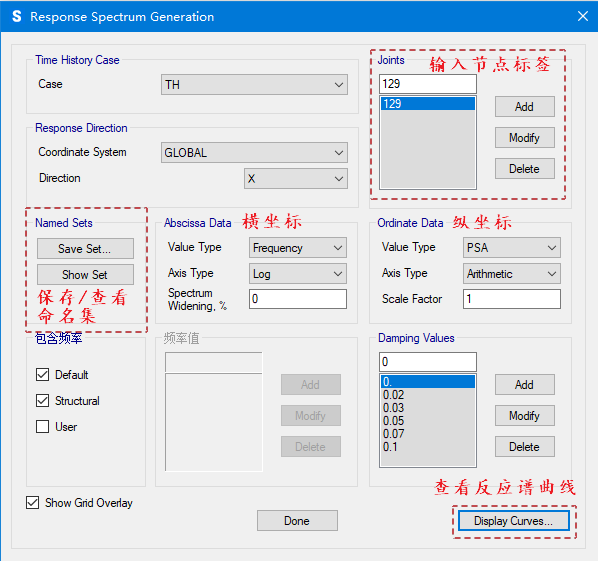

SAP2000中既可以基于支座的固定節點，也可以基于結構中其他位置的任意節點輸出反應譜曲線，具體操作可參考“顯示反應譜曲線的具體步驟”。在定義反應譜曲線的界面中點擊"Save Set"可以將當前的反應譜曲線數據存儲為一個命名集，也可以通過"Show Set"隨時查看生成的反應譜曲線。

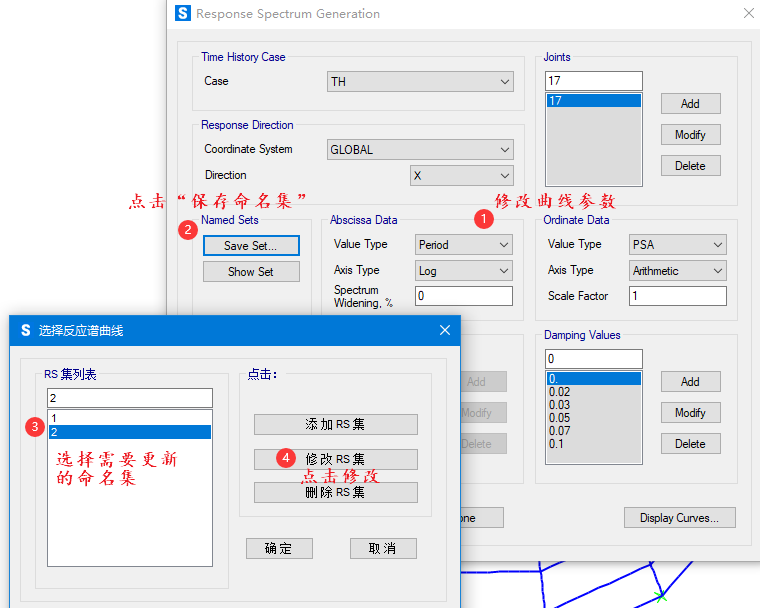

如果需要修改之前定義的反應譜曲線，可以通過以下四步進行修改。

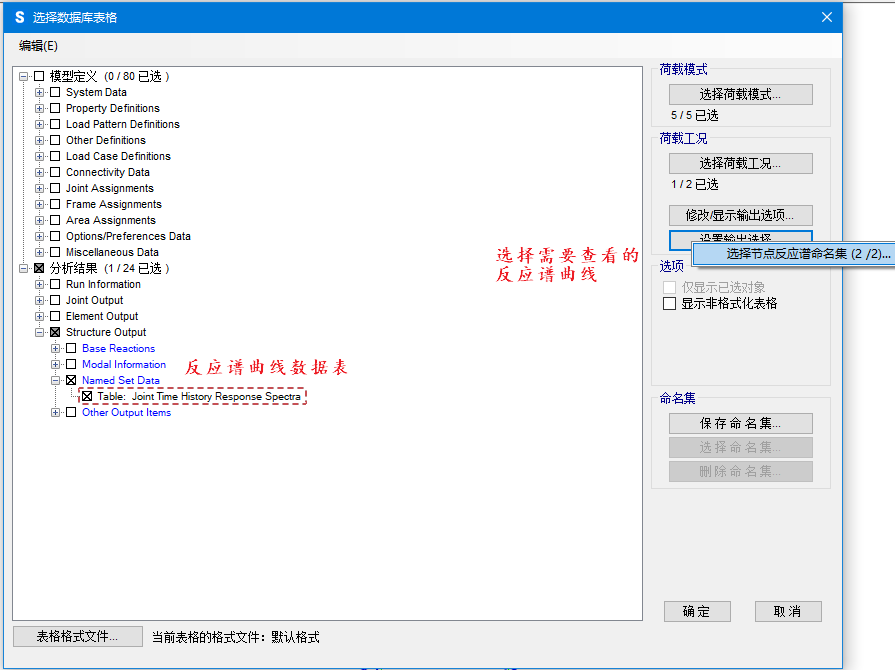

定義了需要的反應譜曲線后，通過【顯示】>【表格】>【Structure Output】>【Named Set Data】可將反應譜曲線數據點導出，窗口右側可以選擇需要導出的反應譜曲線。

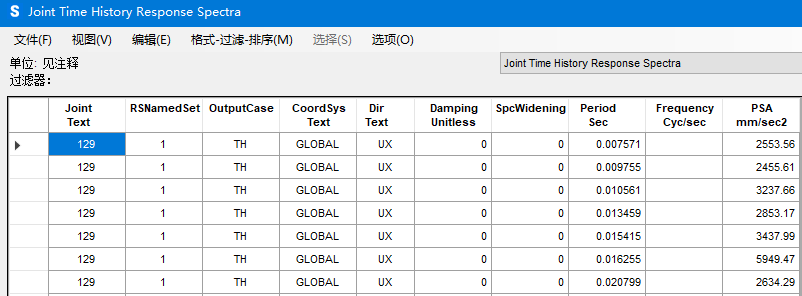

導出后的數據如下圖所示，可通過【文件】將其導至Excel中進行二次處理。
