問題描述：
SAFE 中樓板（殼單元）的網格剖分是程序自動完成的，能否人工干預網格剖分？什么情況下需要人工干預網格剖分？又該如何操作？
解答：
樓板的自動剖分適用于大多數情況，并提供準確且高效的計算結果，在調整模型后程序可以自動重新剖分樓板，大大提升了建模效率。然而，對于一些形狀不規則的復雜樓板分析，或者當需要獲取局部區域更加精確的結果時，有必要人為控制分析網格的形狀和大小。在 SAFE 中，用戶網格用于實現人工干預網格剖分。用戶網格和自動剖分網格共同構成了殼的分析網格。
形成用戶網格的方法有兩種：一種是分割面合并為用戶網格；另一種是導入 DXF 三維面為用戶網格。無論采用哪種方法，由于殼的分析網格僅包含三角形和四邊形，所以用戶網格也必須是三角形和四邊形。用戶網格一旦形成，將替代自動剖分網格用于分析；但整體模型中允許同時存在用戶網格和自動剖分網格。
1. 分割面合并為用戶網格
（1）在樓板內部繪制框架添加“分割線”，框架可以選擇任意屬性，之后需刪除，僅用于輔助分割樓板。繪制框架時，可以首先在樓板邊緣處繪制，然后按照樓板剖分的需求，通過【編輯>帶屬性復制】命令將框架復制到每個方向上。
（2）選擇樓板和“分割線”，點擊【編輯>編輯殼>分割殼】命令，勾選“基于選擇的框架分割殼”選項。
（3）選擇上一步分割形成的所有面對象，點擊【編輯>編輯殼>殼合并為用戶網格】命令。該命令的效果是將分割后的面對象重新合并為一個完整的面對象，同時分析網格按分割狀態確定。殼合并為用戶網格的功能既實現了人工干預網格剖分，又保證了樓板的完整性。程序僅合并三角形和四邊形的面對象為用戶網格。
2. 導入DXF三維面為用戶網格

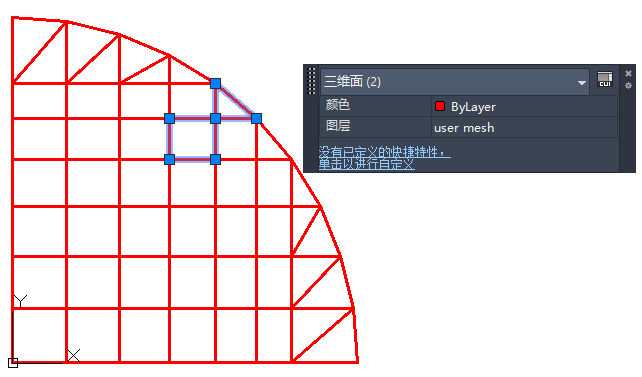

（1）在 AutoCAD 中繪制三維面，如圖 1 所示。三維面后續導入 SAEF 中將形成殼用戶網格。繪制三維面時需要注意以下兩點： 三維面的形狀應為三角形或四邊形；確保導入 SAFE 后與模型中的構件對齊，保證構件之間的連接。
圖 1 在 AutoCAD 中繪制三維面

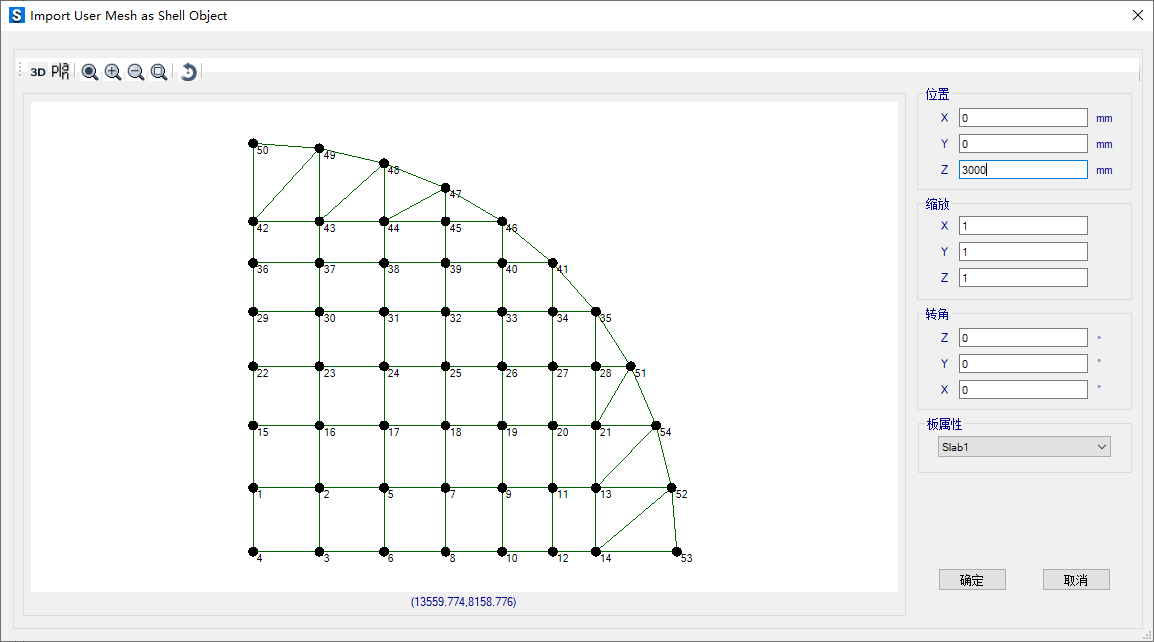

（2）在 SAFE 中點擊【繪制>繪制樓板/墻>以殼對象導入自定義網格】命令，選擇 DXF 文件。之后彈出如圖 2 所示的對話框，可預覽導入的三維面，并設置三維面原點在模型中的位置、縮放的比例、轉角以及指定的板屬性。
圖 2 導入 DXF 生成用戶網格

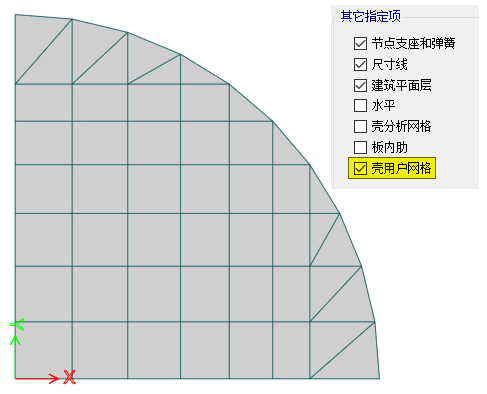

（3）程序根據三維面的外輪廓生成一個完整的面對象，用戶網格和三維面保持一致，如圖 3 所示。如果三維面不連續，那么程序?qū)槊總€(gè)連續的區域生成一個面對象。如果生成的面對象與已有的面對象完全重合，前者將替換后者；如未完全重合，則同一位置可能存在多個面對象，應予以注意。
圖 3 顯示用戶網格
3. 編輯用戶網格

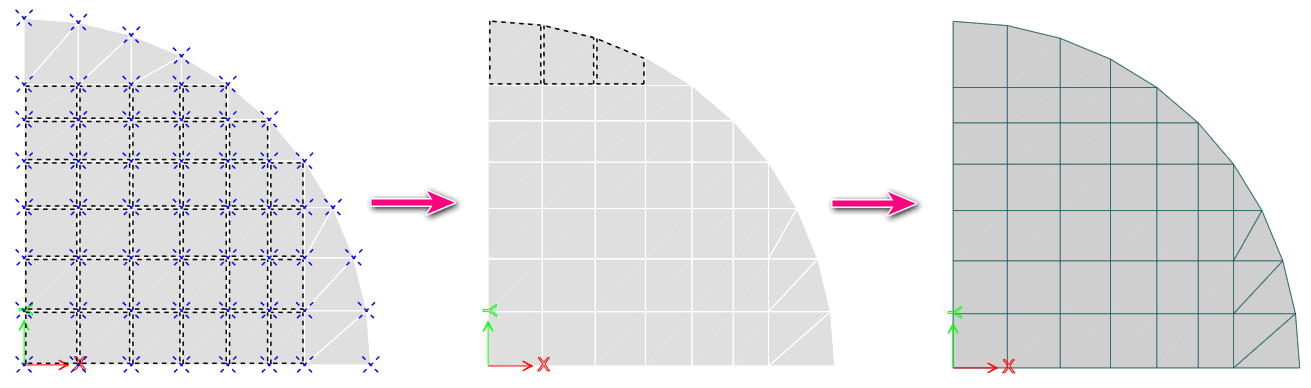

無論采用以上所述哪種方法，用戶網格一旦形成將處于“鎖定”狀態，無法進行編輯。如需對用戶網格進行編輯，則需要首先將用戶網格“分解”為可編輯的面對象，然后進行編輯，最后再合并為用戶網格，如圖 4 所示。
圖 4 編輯用戶網格
（1）選擇面對象，點擊【編輯>編輯殼>用戶網格分解為殼】命令，執行該命令后，每個用戶網格都變成了可選擇和編輯的面對象，用戶可進一步進行編輯。
（2）點擊【編輯>編輯殼>殼合并為用戶網格】命令，將編輯后的面對象再次合并為用戶網格。

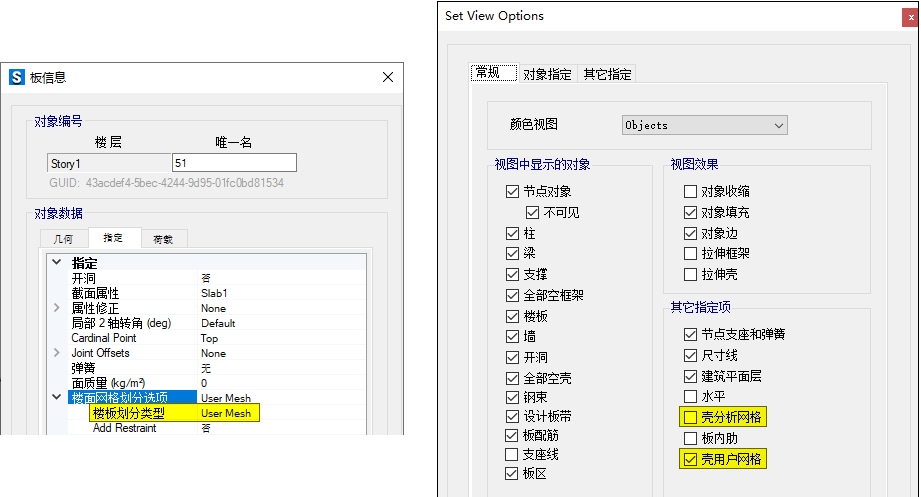

查看形成用戶網格的樓板屬性（圖 5），可以看到樓板的剖分類型為“User
Mesh”，即“用戶網格”。在設置視圖選項（圖 6）中，僅勾選“殼用戶網格”可單獨查看用戶網格，僅勾選“殼分析網格”可同時查看用戶網格和自動剖分網格，但二者不能同時勾選。
圖 5 查看板信息 圖 6 設置視圖選項
