問題描述：
由于上層結構對施工層的壓縮及混凝土自身的收縮徐變變形，結構的實際樓層標高與設計樓層標高是不符的，因此需要計算施工找平時的豎向構件預留長度，那么能否通過 ETABS 快速確定各層豎向構件的預留量（找平量）呢？
解答：
ETABS 可通過“考慮時間屬性的階段施工分析+修改未變形幾何”快速確定逐層施工時各層豎向構件的預留量，現通過一個 10 層框架結構介紹具體操作。
1. 模擬考慮時間屬性的階段施工分析
通過【定義>材料>時間相關屬性】設置材料與時間相關的收縮徐變系數，然后定義階段施工工況，工況中設置 10 個操作步，每步添加一層結構和相應的荷載，模擬逐層施工的過程，同時勾選考慮“時間相關的材料屬性”。工況定義對話框與階段樹見圖 1 和圖 2。

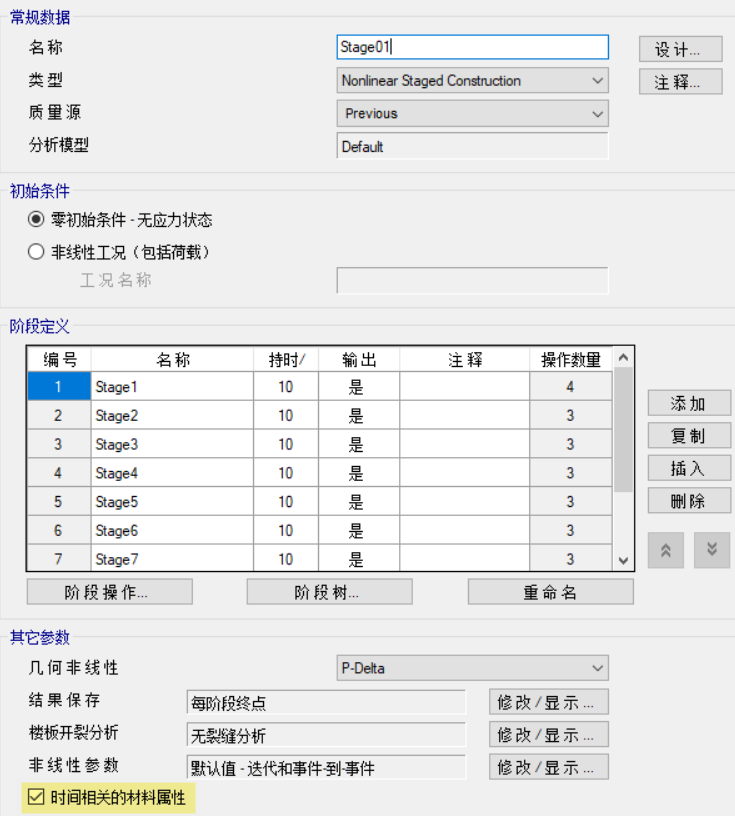

圖 1 階段施工工況對話框

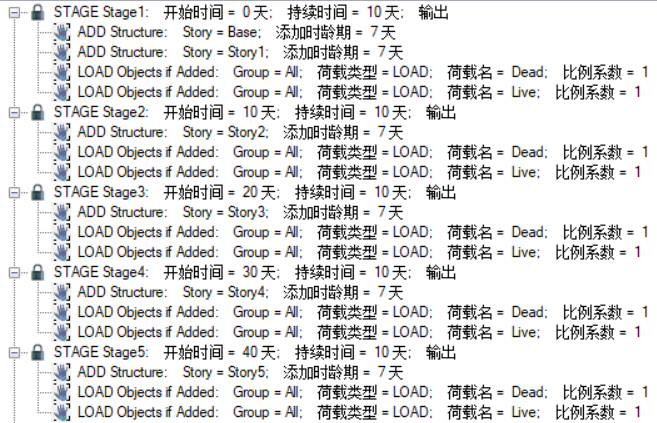

圖 2 （部分）階段樹
2. 修改變形
運行階段施工分析，查看變形圖，可以看見結構實際的豎向變形值。接著通過【分析>修改未變形幾何>目標位移】，選擇階段施工工況的最后一步作為目標位移，縮放系數為 1，如圖 3 所示。程序?qū)⒒谒x的工況自動修正（預留）構件長度，使階段施工最后一步的變形值等于預留量，即，結構變形后正好位于設計標高。關于該功能更詳盡的內容可參考文章“SAP2000目標位移法中的找形分析功能”。

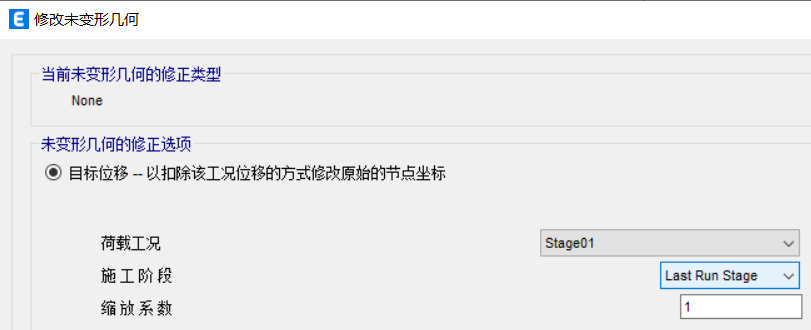

圖 3 修改未變形幾何
點擊“確定”后，程序?qū)⒆詣?dòng)解鎖，可以看見節點坐標發生變化，變化量與變形值一致，如圖 4 所示。

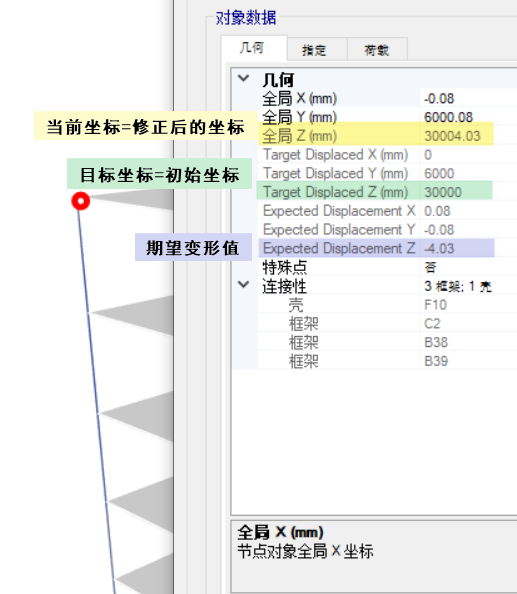

圖 4 幾何修正后的模型
此時再進行階段施工分析，通過變形圖校驗當前結果是否滿足預期，若不滿足，可再次進行“修改未變形幾何”，直至達到預期。對于高層建筑，往往需要多次迭代計算。本例通過兩次迭代計算達到預期效果，右鍵單擊節點，可查看位移結果，頂點位移結果如圖 5 所示。

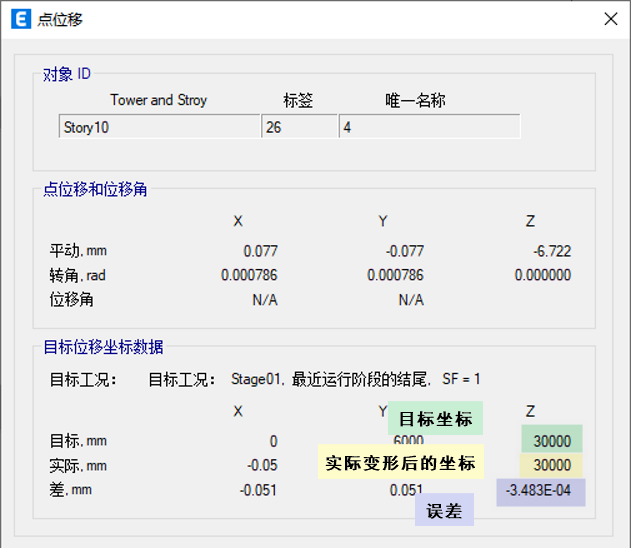

圖 5 變形結果
構件的實際長度減去初始建模長度就是預留長度，可為施工找平提供參考。用戶可通過下圖表格直接查看構件長度。

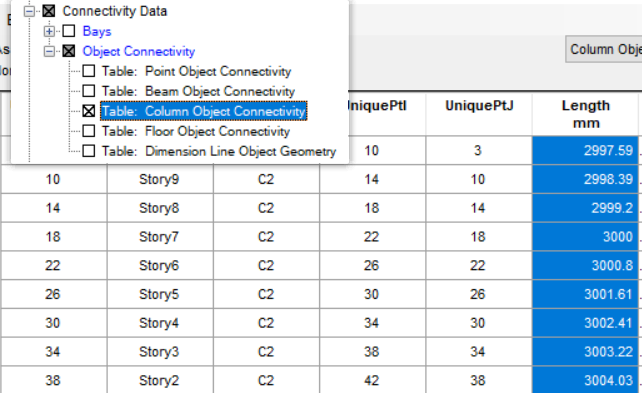

圖 6 構件長度表格
