設計板帶的概念和生成方法
創建者:王希,編輯者:張志國,最近更新:2024/09/03 21:23:29

問題描述:

        SAFE 和 ETABS 中都有設計板帶的概念,請問什么是設計板帶?它的作用是什么?如何添加設計板帶?

解答:

        設計板帶是指定了寬度的線段,它是一種用于內力統計的工具,不會對分析結果產生影響。程序統計板帶寬度范圍內的有限元節點內力從而形成板帶內力,具體可參考知識庫《板帶內力的統計》。在設計的過程中,程序可以根據板帶內力進行配筋設計,得到基于板帶的設計結果。

        實際工程中,板帶的概念也出現在無梁樓蓋和基礎相關的規范條文和圖集中。這里的板帶是單向的帶狀范圍配筋形式,實際上是根據板的不同受力情況來劃分鋼筋布置范圍。對于無梁樓蓋,板帶包括柱上板帶和跨中板帶;對于平板式筏形基礎,板帶包括柱下板帶和跨中板帶,這與軟件中的 Column Strip 和 Middle Strip 的概念一致。

        用戶可以根據工程需求指定任意方向、任意寬度的設計板帶,且板帶之間不必相互垂直,可以交叉重疊。對于形狀規則的樓板或基礎,通常沿 方向和 方向布置設計板帶,這種交錯的板帶布置形成了鋼筋網片。如圖 1 所示的無梁樓蓋中,添加了沿 X 方向和 Y 方向的設計板帶,包含柱上板帶和跨中板帶。

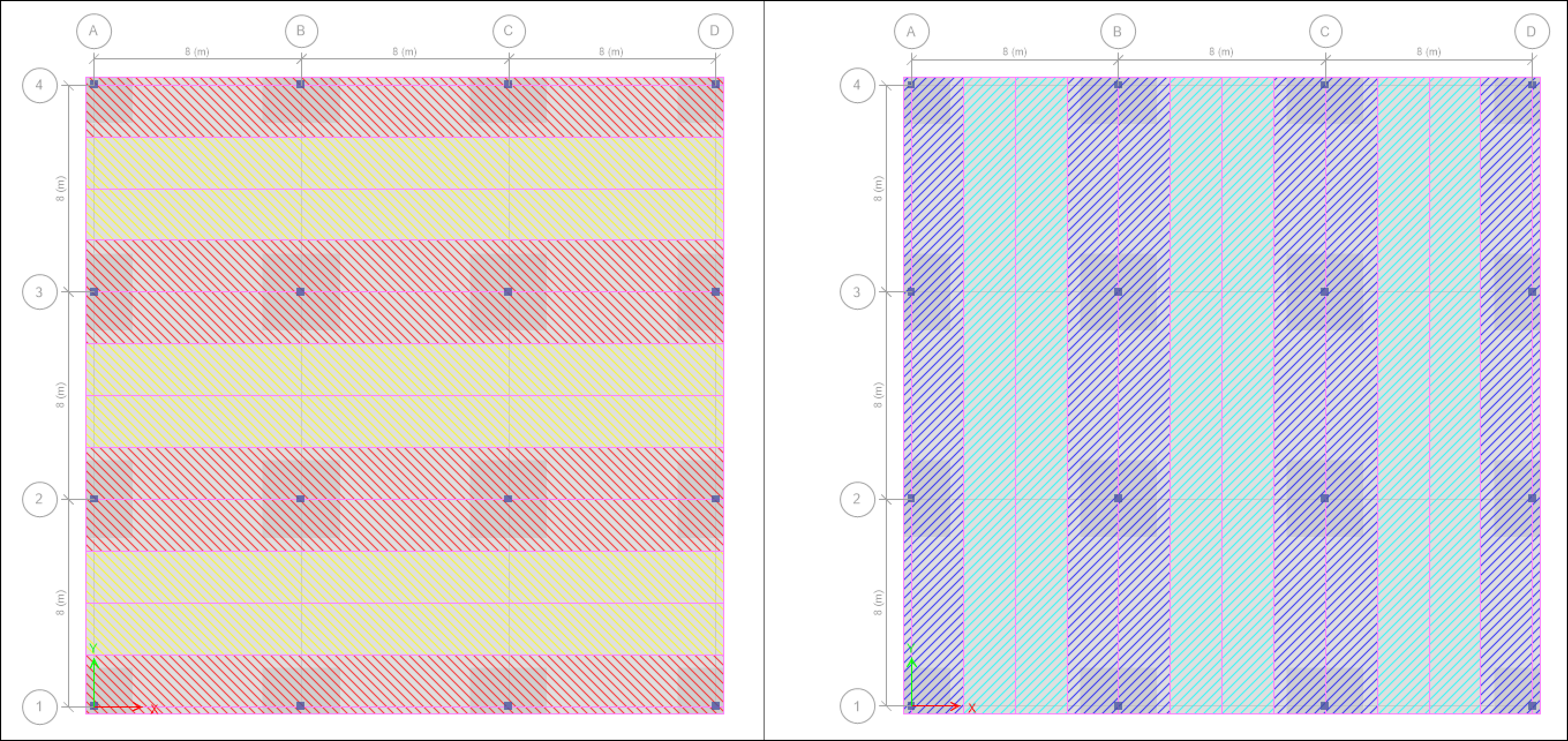

圖 1 無梁樓蓋的板帶布置

        板帶的方向應盡量與實際鋼筋的走向一致。例如,《地基規范》第 8.5.17 條提到:對于三樁承臺,鋼筋應按三向板帶均勻布置。軟件中三樁承臺板帶的布置如圖 所示。

        板帶寬度對設計結果影響很大,板帶寬度應符合各國規范的設置要求。對于復雜樓板,宜對多個板帶寬度進行試算,并研判其設計結果。程序提供了兩種生成設計板帶的方法:自動生成和手動繪制。

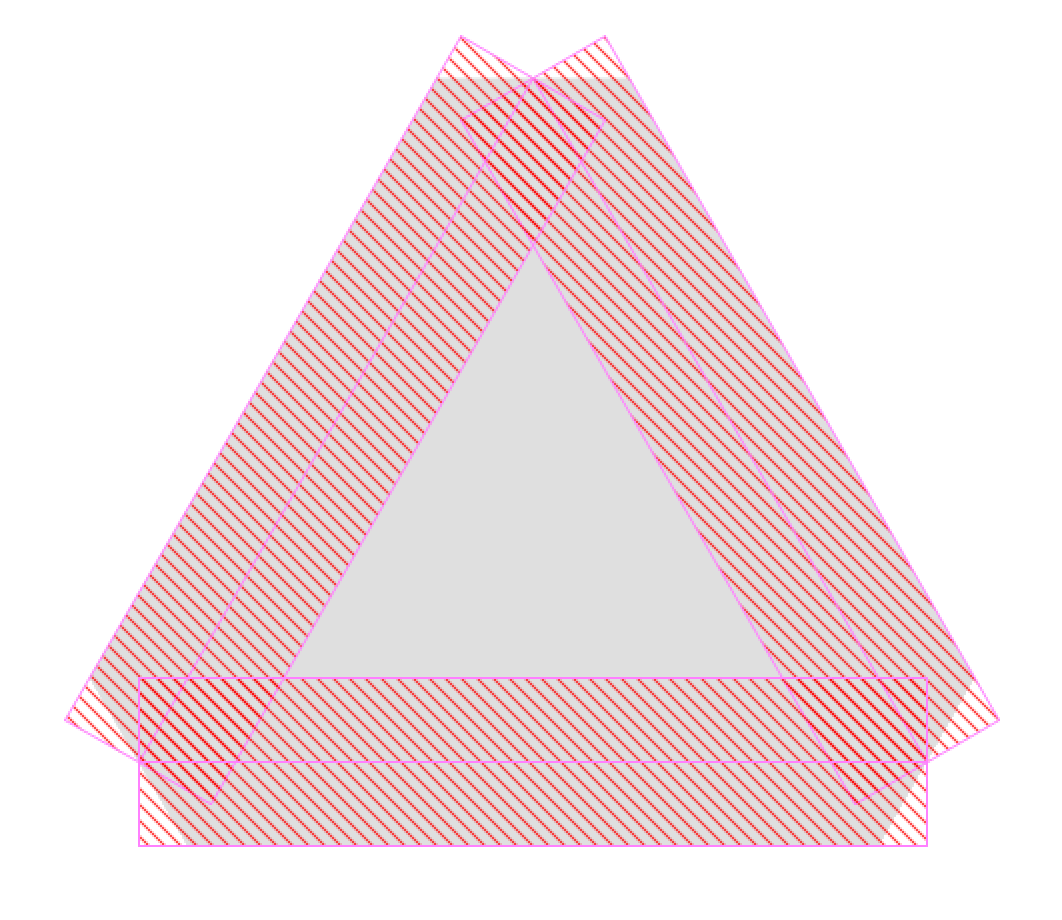

圖 2 三樁承臺的板帶布置

1. 自動生成設計板帶

        自動生成設計板帶包括基于軸線和基于支承線兩種方式。

1)基于軸線生成設計板帶

        基于軸線生成設計板帶的方法適用于軸網規則的模型。操作時,點擊【編輯>添加/編輯設計板帶>使用軸線添加設計板帶】命令,在如圖 所示的對話框中設置參數。

        程序默認不生成跨中板帶,對于無梁樓蓋和筏形基礎,通常需要添加跨中板帶,需要用戶手動勾選“創建跨中板帶(Create Middle Design Strips)”復選項。程序?qū)⒒谶x擇的軸網生成設計板帶,注意此功能僅支持矩形軸網,不支持柱形軸網。

        板帶層的選擇包括“A”、“B”和“其他”。一般使用 A、板帶層來描述兩個主方向的鋼筋層,而“其他”板帶層用于描述局部斜向的鋼筋層。在設計首選項中,通過板帶層來指定某方向的鋼筋放置在內側,如圖 所示。

        板帶寬度可以由程序自動計算,也可以由用戶指定。其中,程序默認的柱上板帶寬度為軸網兩側跨度各 0.25 倍范圍,跨中板帶寬度為跨度的 0.5 倍范圍。

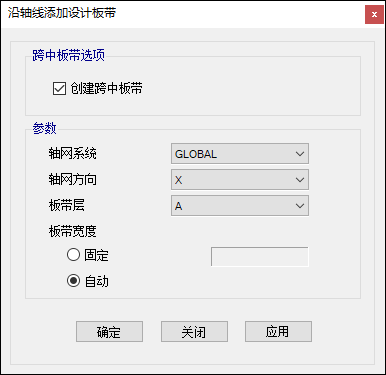

圖 3 沿軸線添加設計板帶

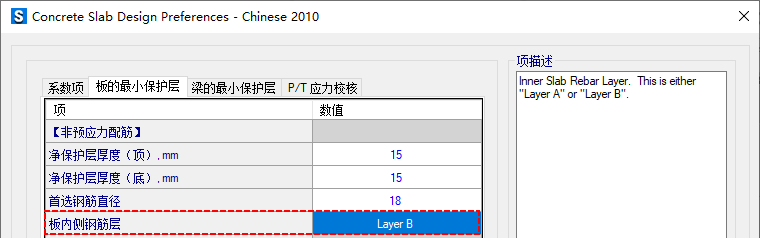

圖 4 板內側鋼筋層的設置

2)基于支承線生成設計板帶

        支承線可以用于輔助生成設計板帶,具體操作流程如下:

        (1)添加支承線的方法有兩種:第一種是點擊【編輯>添加支承線】命令,基于軸線添加支承線。程序支持基于柱形軸網添加支承線,從而彌補了基于軸線添加設計板帶時的不足。

        第二種是點擊【繪制>繪制支承線】命令,手動繪制支承線。該方法更為靈活,適用于在軸線以外的位置添加設計板帶。

        (2)點擊【選擇>選擇>對象類型】命令選擇支承線層,再點擊【編輯>添加/編輯鋼束>使用所選支承線添加設計板帶】命令,程序?qū)⒒谶x擇的支承線自動生成設計板帶。

2. 手動繪制設計板帶

        手動繪制設計板帶的方法無需依賴軸線或支承線,適用性更廣泛。操作時,點擊【繪制>繪制設計板帶】命令,然后依次指定板帶層、設計類型、起點和終點寬度,如圖 所示。

        繪制設計板帶時,可以只繪制起點和終點,此時板帶的分段數為 1;也可以在關鍵位置添加分段點,如柱和墻的位置或板帶寬度發生變化的位置等。

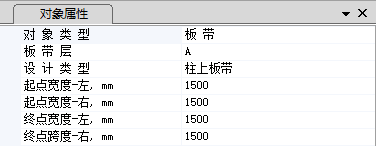

圖 5 繪制設計板帶

        對于已存在的設計板帶,用戶可以右鍵單擊設計板帶來修改其寬度。單擊板帶寬度輸入框后,將彈出“編輯板帶寬度”的對話框,如圖 所示。如需批量編輯板帶寬度,選中設計板帶后,點擊【編輯>添加/編輯設計板帶>編輯板帶寬度】命令進行修改。

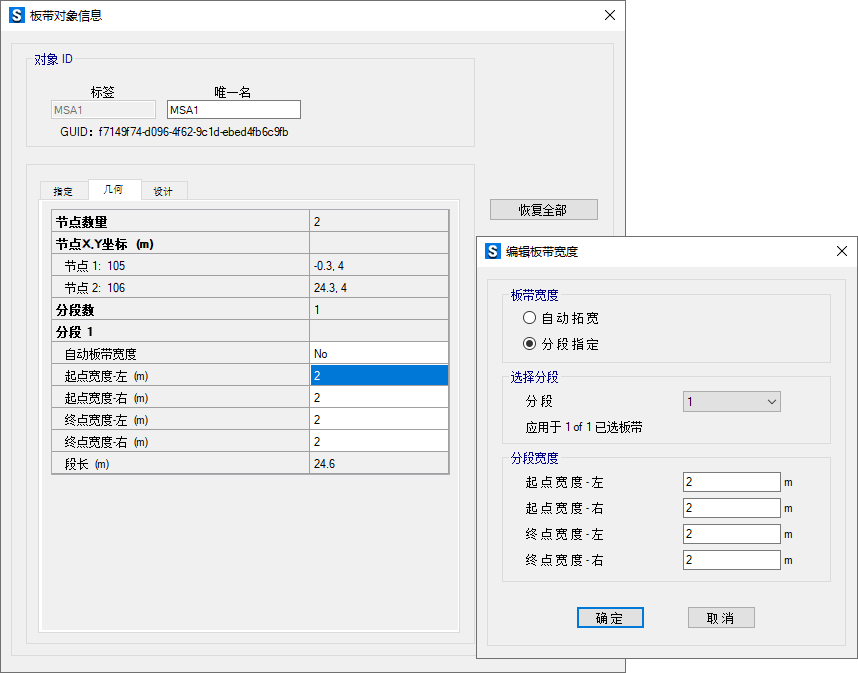

圖 6 編輯板帶寬度
