問題描述：
ETABS中可以通過兩點位移計測量構件的宏觀應變，其結果是如何統計的呢？
解答：
兩點位移計測量的結果是由桿件兩端的節點位移差除以桿件長度計算得到。節點位移方向與兩點位移計的局部軸方向一致，可通過【視圖】>【設置視圖選項】>【其它選項】查看兩點位移計的局部軸方向，也可通過【指定】>【位移計屬性】>【兩點位移計的局部軸】調整其局部軸方向。兩點位移計可用于監測框架梁、柱、斜撐等任意構件的線應變。接下來通過一個示例進行說明。

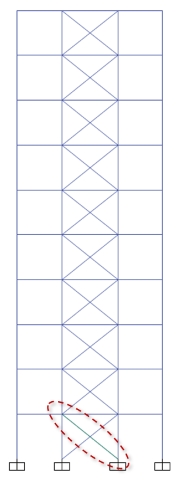

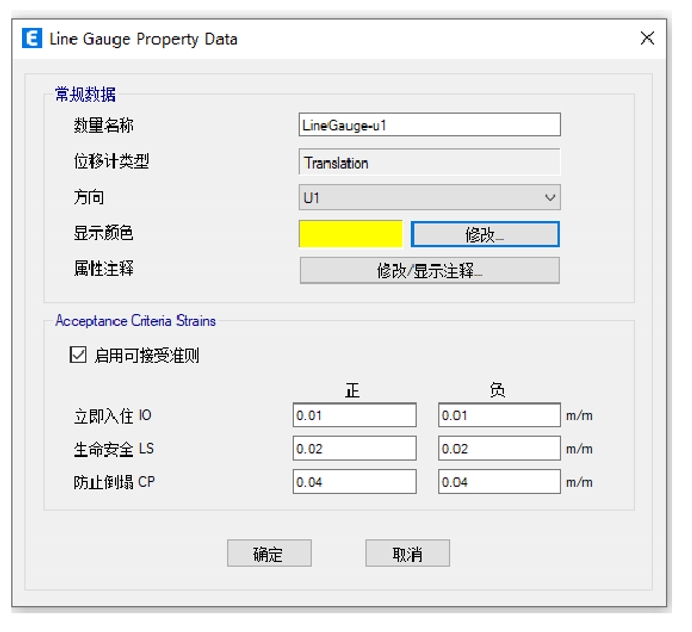

本例為一個框架-支撐結構，為監測底層斜撐的軸向變形，沿著桿件繪制了兩點位移計，即圖中的綠色線條。兩點位移計類型為“Translation”，方向?yàn)?/span>U1，即沿著位移計軸向，U2和U3為剪切方向，其中U3默認沿著全局X軸。本例中可接受準則按默認設置，用戶可根據實際需求調整。
圖1 示例

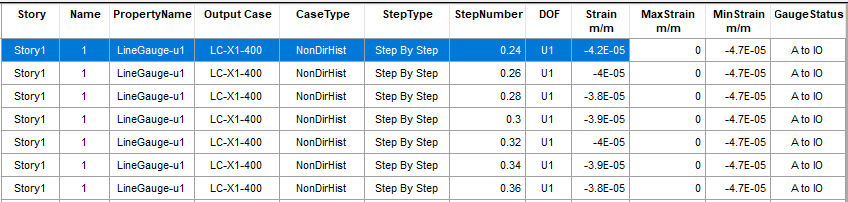

模型計算完成后，可在【顯示】>【顯示表格】>【Analysis Results】>【Element Output】>【Strain Gauge
Outout】>【Line Strain Gauge-Translation】中查看任一時刻的線應變，如下圖所示，0.24s時刻兩點位移計測得的應變?yōu)?/span>-4.2E-05。
圖2 程序輸出的線應變結果
根據桿件兩端的節點位移，可驗證程序輸出的結果。由下圖節點位移可知，ΔUy為0.000062m，ΔUz為-0.000511m。
圖3 節點位移

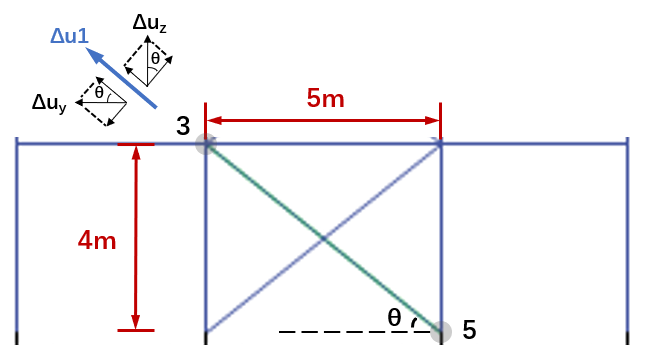

兩點位移計的局部1軸沿著桿件軸向，所以構件軸向變形ΔU1可由桿件兩端節點的位移差ΔUy和ΔUz分解得到，即：
圖4 位移分解示意圖
可得U1方向的線應變?yōu)?0.000042，與圖2中程序輸出的結果一致。

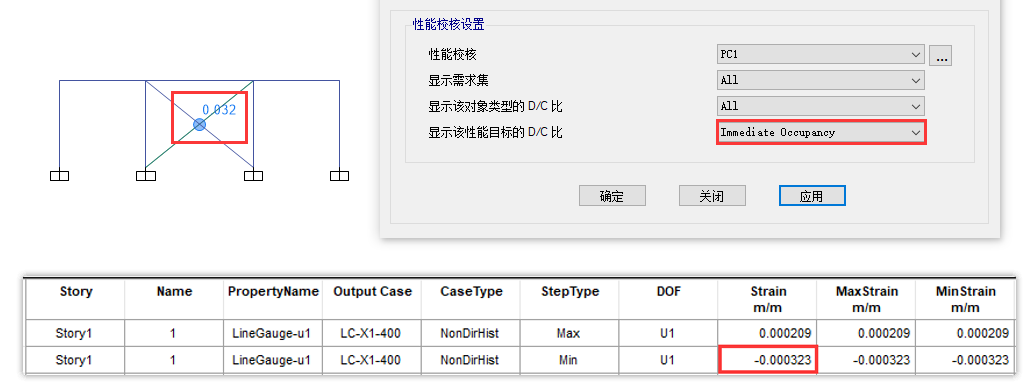

“最大應變/可接受準則”即為相應狀態下的性能校核結果，本例中最大應變?yōu)?.00323，IO狀態下性能校核結果為0.00323/0.01=0.032，與程序輸出結果一致。
圖5 性能校核結果
