問題描述：

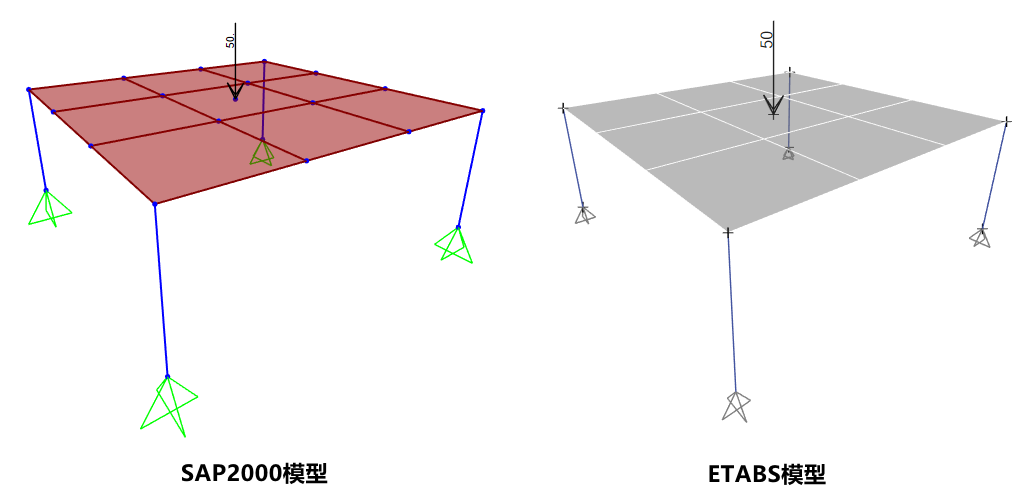

在 SAP2000 和 ETABS 中分別模擬面對象內部作用點荷載，均繪制特殊節點，并在特殊節點上施加點荷載，兩個模型的面對象剖分尺寸相同，如圖 1 所示。
圖 1 面對象內部作用點荷載
請問，SAP2000 和 ETABS 在處理特殊節點的荷載傳遞上有什么區別？如何操作才能保證荷載的有效傳遞和分析結果的準確性？
解答：
對圖 1 的兩個模型運行分析，并對比基底反力和變形圖，結果表明：SAP2000 中的點荷載未傳遞至面對象，節點的位移無窮大，如圖 2 所示。ETABS 中的點荷載傳遞至面對象，但未在節點處產生預期的應力集中現象，荷載似乎被直接平均分配到所包含面單元的四個角點，節點的位移為零，如圖 3 所示。

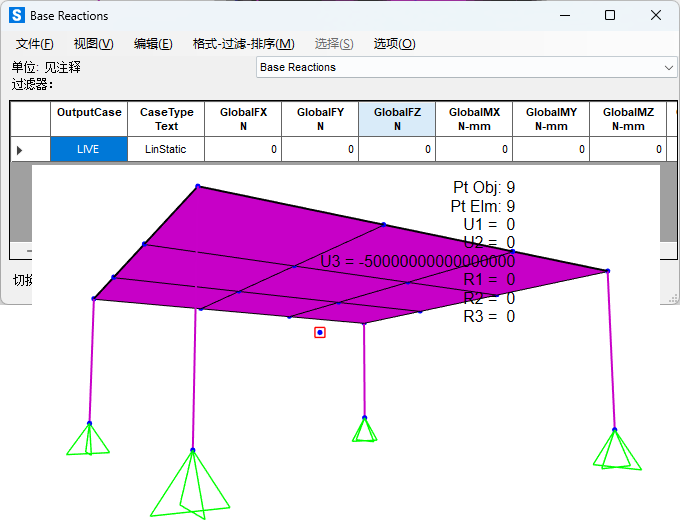

圖 2 SAP2000 分析結果

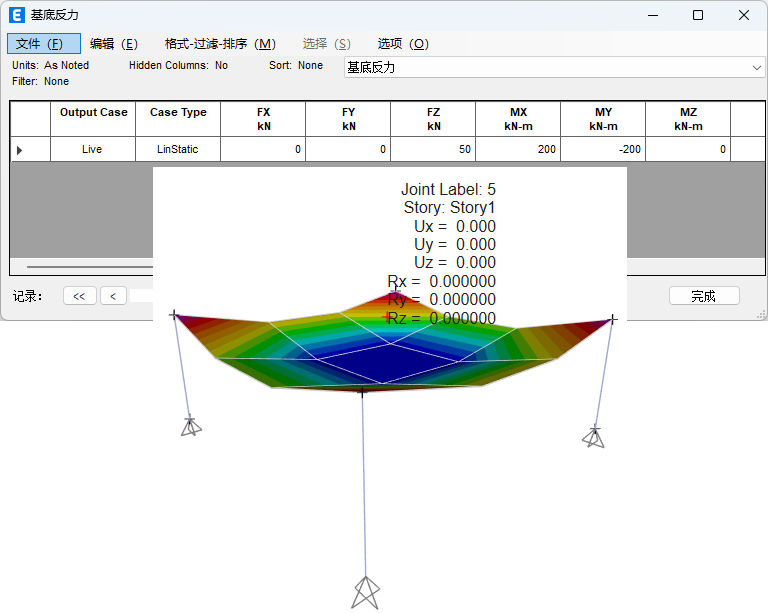

圖 3 ETABS 分析結果
軟件處理機制
SAP2000 中的特殊節點必須包含在分析網格中才能有效傳遞荷載。ETABS 為了避免數值問題，會自動考慮節點荷載傳遞到其所包含的面單元中，荷載不會丟失；但為了保證后續分析和設計結果的準確性，建議手動設置特殊節點包含在分析網格中。
操作建議
為了保證 SAP2000 中的特殊節點包含的分析網格中，需要基于特殊節點對面對象進行分割或者剖分，操作時同時選中面對象和特殊節點，具體如下：
1）點擊【編輯>編輯面>分割面】命令，選擇“根據選擇的點進行分割”，如下所示。之后可以繼續對分割的面對象進一步剖分細化。

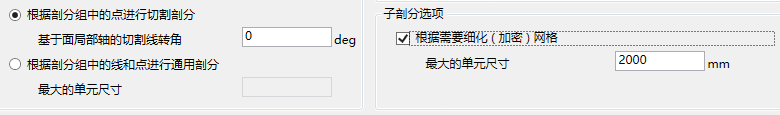

2）點擊【指定>面>自動剖分選項】命令，選擇“根據剖分組中的點進行切割剖分”，可以同時勾選“根據需要細化（加密）網格”并指定最大單元尺寸?；蛘?，選擇“根據剖分組中的線和點進行通用剖分”并指定最大單元尺寸。

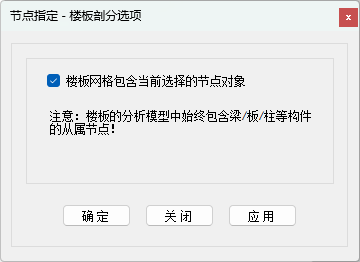

ETABS 默認的樓板剖分不包含特殊節點。如有需要，用戶可在選擇特殊節點后，點擊【指定>節點>樓板剖分選項】命令，勾選“樓板網格包含當前選擇的節點對象”，如圖 4 所示。
圖 4 指定樓板剖分包含特殊節點
綜上，盡管 SAP2000 和 ETABS 在特殊節點傳遞荷載的機制上有所不同，但為了確保分析和設計結果的準確性，二者都需要用戶手動設置特殊節點包含在分析網格中。其中，SAP2000 需要基于特殊節點分割或剖分面對象，ETABS 需要對節點指定樓板的剖分選項。
