問題描述：
在對桁架結構進行分析時，SAP2000 偶爾會提示如下所示的警告信息：
* * * W A R
N I N G * * *
THE
STRUCTURE IS UNSTABLE OR ILL-CONDITIONED !!
CHECK THE
STRUCTURE CAREFULLY FOR:
-
INADEQUATE SUPPORT CONDITIONS, OR
- ONE OR
MORE INTERNAL MECHANISMS, OR
- ZERO OR
NEGATIVE STIFFNESS PROPERTIES, OR
- EXTREMELY
LARGE STIFFNESS PROPERTIES, OR
- BUCKLING
DUE TO P-DELTA OR GEOMETRIC NONLINEARITY, OR
- A
FREQUENCY SHIFT (IF ANY) ONTO A NATURAL FREQUENCY
TO OBTAIN
FURTHER INFORMATION:
- USE THE
STANDARD SOLVER, OR
- RUN AN
EIGEN ANALYSIS USING AUTO FREQUENCY SHIFTING (WITH
ADDITIONAL
MASS IF NEEDED) AND INVESTIGATE THE MODE SHAPES
請問，上述警告信息產生的原因是什么？會不會影響分析結果？如何避免出現該警告信息？
解答：
上述警告信息指明結構不穩定或病態，產生的原因主要包括：結構約束不足，發生整體剛體運動；結構局部出現機構；零剛度或負剛度的構件屬性；過大的剛度；結構發生屈曲；自然頻率的頻率偏移。
其中，前兩種情況會導致結構不穩定，也就是結構不滿足幾何不變性！后三種情況則是結構剛度發生突變或不同構件間的剛度差異過大，造成系統方程組出現病態。
對于該警告出現的原因，我們可以對比以下兩個簡單的平面框架。

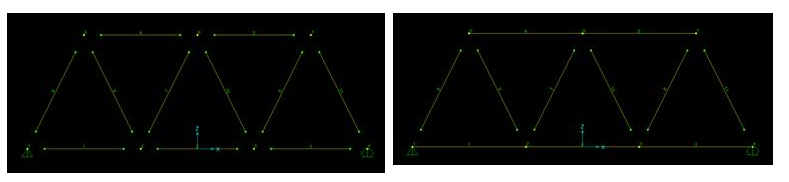

提交分析后，左圖出現警告信息，右圖則不出現。區別在于：上下弦桿的內部節點處是否存在端部釋放。SAP2000
中的任意一個節點也可視為節點單元（零維單元），且每個節點具有六個自由度（三個平動自由度+三個轉動自由度）。
在通過端部釋放模擬簡支梁或拉壓桿時，不僅解除了節點對單元端部的轉動約束，同時也解除了單元端部對節點的轉動約束。如果交于同一個節點的各個單元在該節點處都釋放轉動約束，如以上左圖所示。此時，該節點的轉動將不受任何單元的限制，可以發生任意轉動（剛體轉動）。在這種情況下，SAP2000 將提示警告信息，表明當前結構不穩定。
因為桁架本身不承受任何力矩荷載，節點本身的任意轉動也是允許的。所以，只要保證結構幾何不變性，該警告信息并不代表結構不穩定，分析結果也是沒有問題的！如果結構真的不穩定，可以在分析完成后繪制變形圖時得到證實，即節點位移無窮大（通常 1.0E+10 的數量級）。
事實上，產生這個問題的根本原因在于：SAP2000
中沒有真正意義上的桁架單元（拉壓桿單元），而只能通過對框架單元進行端部釋放來實現?？蚣軉卧拿總€節點都具有 6
個自由度，端部釋放后很容易產生無轉動約束的節點，進而發出該警告信息。
所以，解決該問題可以從兩個方面入手：第一，對無轉動約束的節點直接施加限制轉動的節點支座。第二，通過對框架的剛度修正實現桁架構件的模擬，即將構件的抗彎、抗剪、抗扭剛度全部折減為接近于零的數值，如 0.0001。
值得一提的是，在很多的通用有限元程序（如 ANSYS，ABAQUS）中，都有專門的桁架單元（桿單元）。如 ANSYS 中的 Link 單元，ABAQUS 中的 Truss 單元。這些單元的節點只有平動自由度，沒有轉動自由度，因此不會出現類似上述 SAP2000
的問題，求解的計算量也會更少（不考慮轉動自由度，系統剛度矩陣的規模將減少一半左右）。
