問題描述：
傳統的設計方法已逐漸不能滿足復雜樓板和筏板基礎的分析設計，更多工程師借助SAFE軟件來進行復雜樓板和筏板基礎的設計。在設計過程中也常常考慮地震作用對構件的影響。而在SAFE中為何找不到定義反應譜工況的菜單？反應譜方法在SAFE中是如何實現的？
解答：
1、SAFE中為何不能定義反應譜工況
反應譜方法計算地震效應是基于結構的模態分析的。SAFE軟件的分析設計對象是樓板或者筏板基礎，SAFE模型中并不包含結構的整體模型。如果以單個樓板或者筏板基礎作為對象進行模態分析，進一步在此模態分析的基礎上進行反應譜分析，最終得到的結果只能反映單個構件在地震作用下的響應。此結果不能夠真實反應樓板或者筏板基礎在結構整體模型中所承受的地震作用。也就是說，即使程序可以定義反應譜工況，直接在SAFE中計算得到的結果也不能代表構件在地震中的響應。故程序未提供反應譜工況的定義。
2、反應譜方法在SAFE中的實現
在SAFE中進行樓板、筏板設計時，如果要考慮反應譜法的地震作用，需要在SAP2000/ETABS中定義反應譜工況，運行分析后將反應譜工況導入到SAFE中。其具體過程如下：
1）在SAP2000/ETABS中定義并運行反應譜工況；
2）導出F2K文件，在進行導出時，需要在要導出的荷載工況中包含反應譜工況；

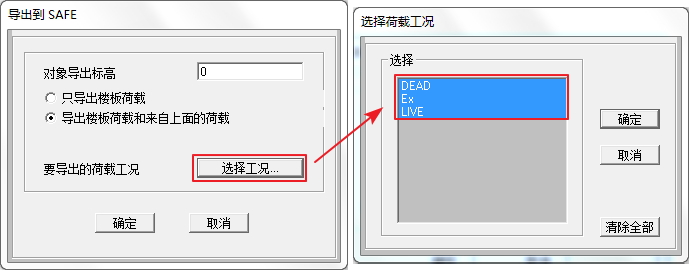

導出工況
3）在SAFE中導入F2K文件。
導入SAFE后，在荷載模式中，會出現名稱為MODAL的荷載模式，如下圖所示，此類荷載模式數量的多少取決于SAP2000/ETABS中求解的模態階數。在此類荷載模式中，可查看到如圖所示的節點荷載。

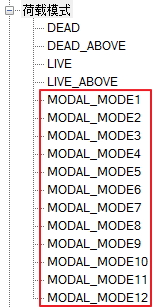

導入后的模態工況

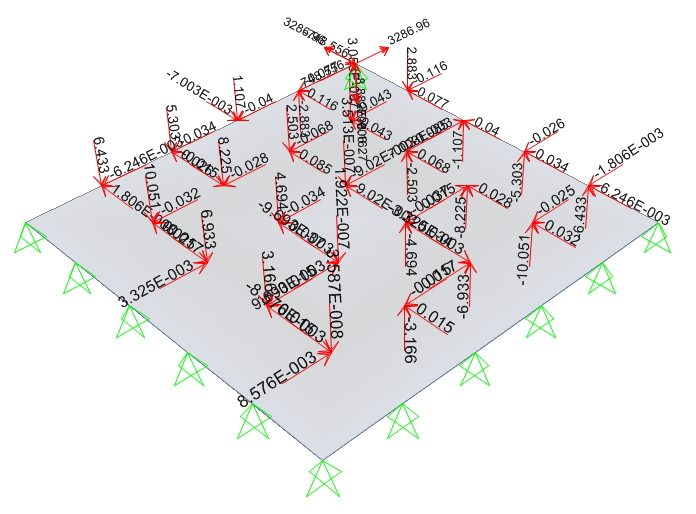

荷載模式MODAL中的荷載
程序根據荷載模式MODAL中的荷載進行振型組合和方向組合計算樓板/筏板在地震荷載下的響應。按照此方法計算出來的地震響應才能真正反應樓板/筏板在地震作用下的狀態。

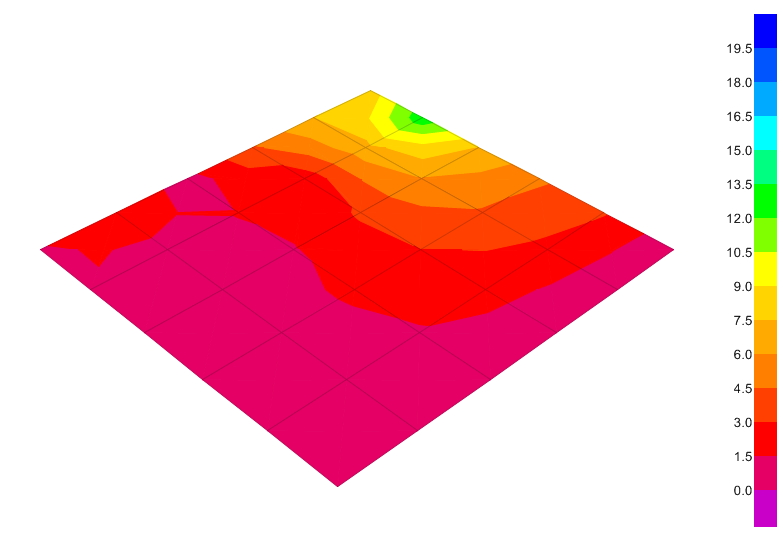

地震作用下筏板的內力
