節點樣式的指定
創建者：曾亞，編輯者：曾亞，最近更新：2016/03/03 10:55:37
問題描述：
通常，對面單元施加非均勻溫度或壓力荷載時，可通過節點樣式來實現。請問，是否定義了節點樣式就會引起結構的響應？
解答：
節點樣式是一組標量值，本身并無方向性。節點樣式的定義本身并不引起結構響應。也就是說，只有先將已經命名的節點樣式指定給具體的節點后，并應用到相應的指定中，才會對結構產生影響。
如下圖1所示，兩個相同的面對象1、2，均對其節點指定相同的節點樣式。不同的是，將面對象1的節點樣式值應用到指定表面壓力荷載中，而面對象2并未做上述操作，如圖2所示。

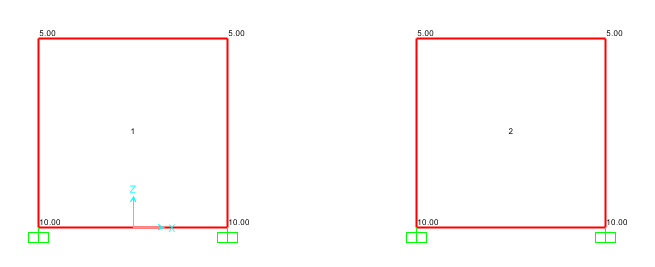

圖1 節點樣式值

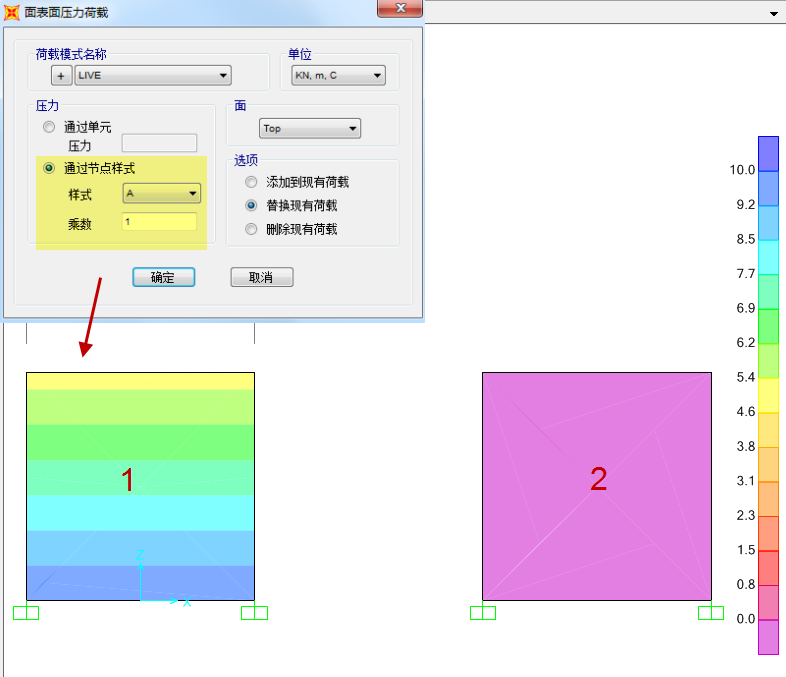

圖2 表面壓力荷載指定
運行分析之后，查看殼應力如圖3所示?？梢钥闯雒鎸?duì)象2上的節點雖然指定了節點樣式，但并沒有應用到相應的荷載指定中，所以并未產生結構的響應。也說明了只有將定義的節點樣式應用到具體的指定中才會產生預想的效果。（了解更多關于節點樣式的內容，可閱讀知識庫另一篇文檔節點樣式的應用）

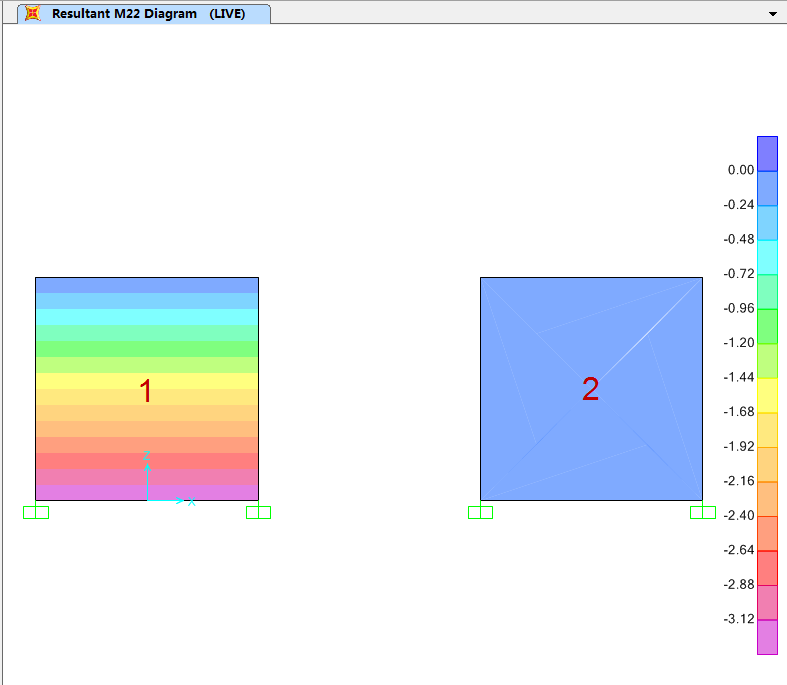

圖3 殼分析內力（M22）
