問題描述：

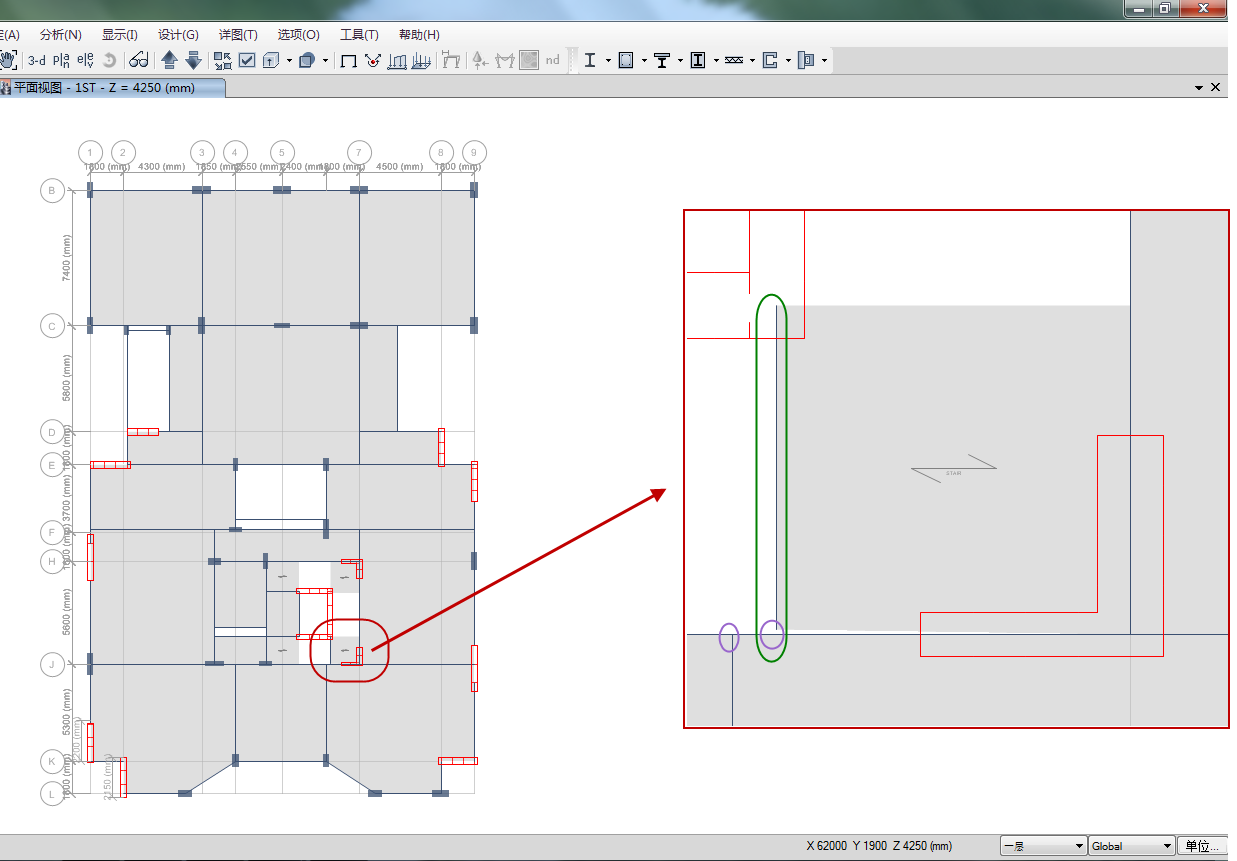

在模型中繪制電梯井附近的一道梁（綠框區域所示）和樓板，完成繪制后發現該梁和樓板左下角處始終無法和另一道主梁搭接上，如下圖所示。請問，這是什么原因造成的？
解答：
出現該情況的原因，與模型的容差設置相關。

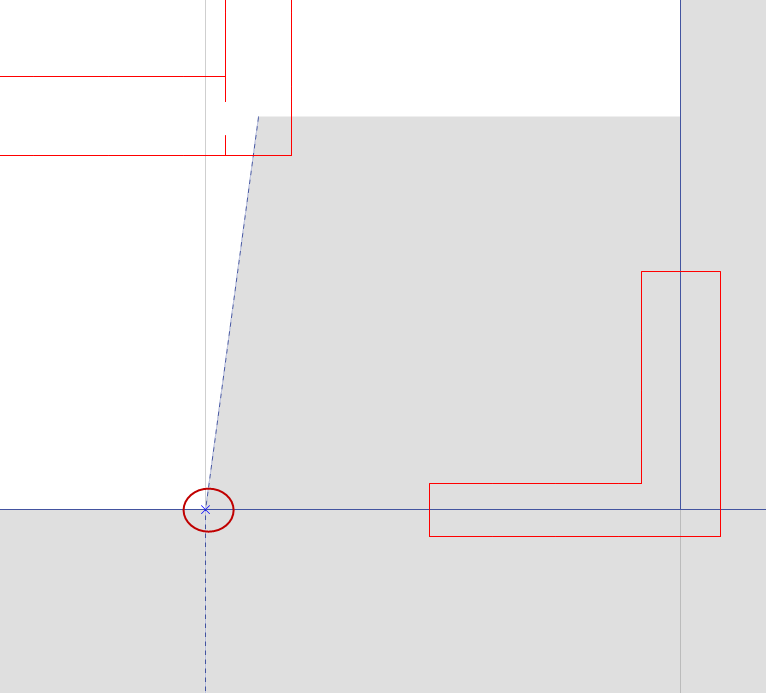

首先檢查模型，通過點擊菜單視圖>設置顯示選項，取消勾選節點“不可見”，點擊“確定”按鈕，在視圖中可以顯示出模型中存在的所有節點?！皢?wèn)題描述”中的樓層位置處節點顯示如下圖1所示。
圖 1 顯示節點

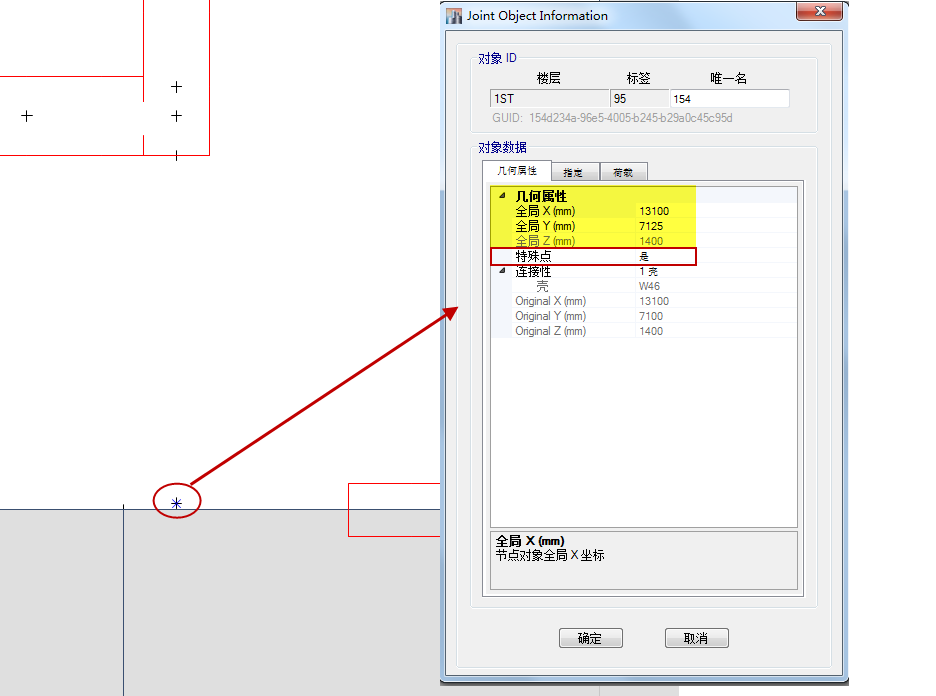

可以看到，在主梁附近存在一個特殊節點，該點與主梁的垂直距離為25mm（非常近）。

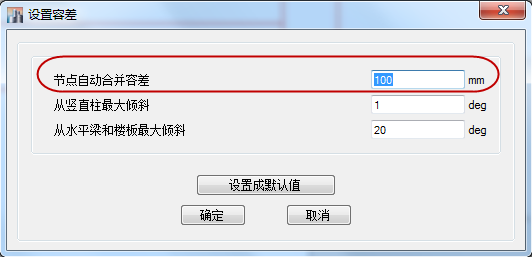

通過點擊菜單選項>容差，查看當前模型的容差設置，如下圖2所示，該模型當前的合并容差值為100mm。
圖2 設置容差選項
節點自動合并容差選項，通常用于處理以下三種情況：
1. 直接繪制/生成點對象時，如果在容差值距離范圍內有其他點對象，那么，新繪制/生成點對象將與已有點對象合并；
2. 如果一個點對象的容差距離范圍內存在框架對象，程序?qū)⒛J(rèn)該點對象在該框架對象上。運行分析時，框架對象將在點對象處斷開，并與之生成連接。（注：如果點對象不是恰好在框架對象上的話，可能會產生輕微的扭轉效應）；
3. 如果一個點對象的容差距離范圍內存在面對象，那么，程序?qū)⒛J(rèn)該點在這個面對象上。
由此不難想象，導致該問題的原因?qū)儆谏鲜龅摹扒闆r1”。
繪制電梯井附近的次梁或樓板時，在主梁上生成的節點與已存在的特殊節點之間的距離（25mm）在當前模型的容差范圍（100mm）之內，故生成的點對象與已有點對象合并，始終呈現出無法搭接的情況。

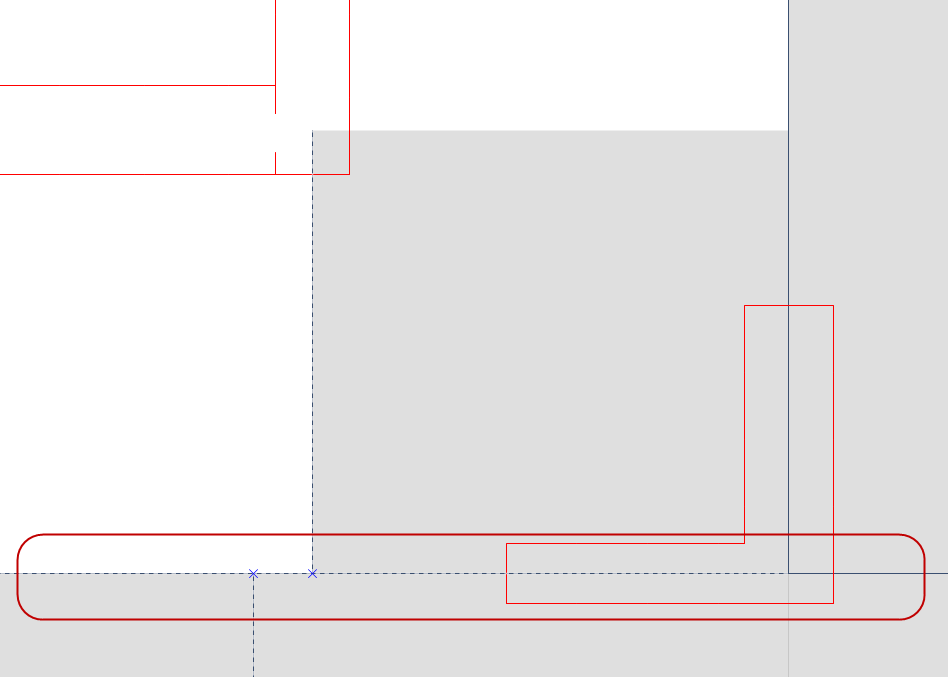

對于該問題本身來說，解決方法是將容差值修改為較小數值（例如：20mm）或者直接刪除干擾的已有節點，再重新繪制梁對象，可以實現搭接目的，如下圖3所示。
圖3 搭接關系
問題延伸：模型中兩道梁（圖3中豎向虛線所示）的水平間距僅為200mm，而梁的截面寬度分別為350mm和250mm。 不難想象，實際上這兩道梁應交匯于同一節點。所以，在建立結構分析模型時，這兩道梁在端點處也應當共用一個節點。建議繪制上部梁段時，直接將其下端連接在下部已有梁段的端點上如下圖所示。
