材料屬性覆蓋
創建者：曾亞，編輯者：曾亞，最近更新：2016/08/11 16:17:07
問題描述：
請問，程序中有便捷的命令或選項，在模型實現對中個別樓層構件指定使用不同強度等級材料嗎？
解答：
工程中，較為常見的是在高層或超高層結構中，同一片墻或柱采用相同的截面尺寸，但不同高度的樓層會使用不同強度等級的材料，通常情況是底層用較高強度材料，由下至上樓層所使用的材料強度等級逐漸降低。
常規做法是，根據構件使用的不同等級材料，分別定義多種截面屬性（包括：墻、柱、梁等構件），下面以剪力墻截面定義為例，如圖1所示。再將不同墻屬性分別指定給相應樓層。

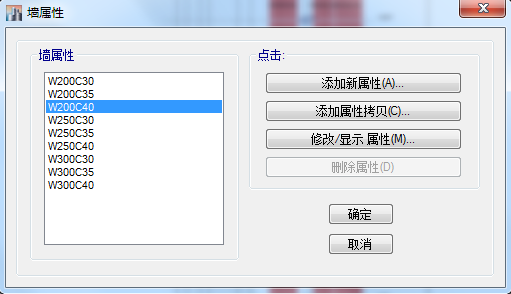

圖1 定義多種墻截面
雖然，上述操作可以達到建模目的，但該方式可能會帶來較大的工作量，尤其是在模型規模較大、構件數量、截面種類很多的時候，用戶需要進行定義截面、指定屬性等大量的重復性操作。
事實上，通過“材料屬性覆蓋”選項，可以便捷實地實現上述建模目的。用戶無需根據材料等級定義不同截面屬性，對相同截面尺寸構件，定義一個截面屬性即可，如下圖2所示。

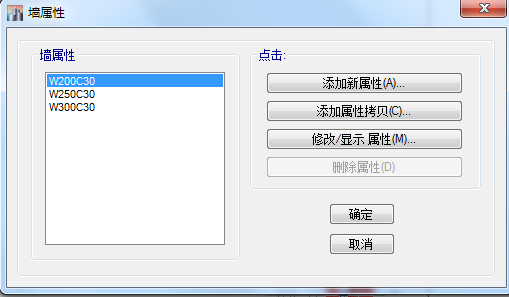

圖2 定義墻截面
然后，直接選中采用其他強度等級材料的墻，通過點擊菜單指定>殼>材料覆蓋，選擇覆蓋原材料屬性的新材料即可。

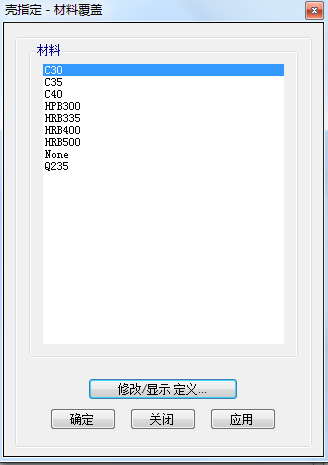

圖3 指定材料覆蓋

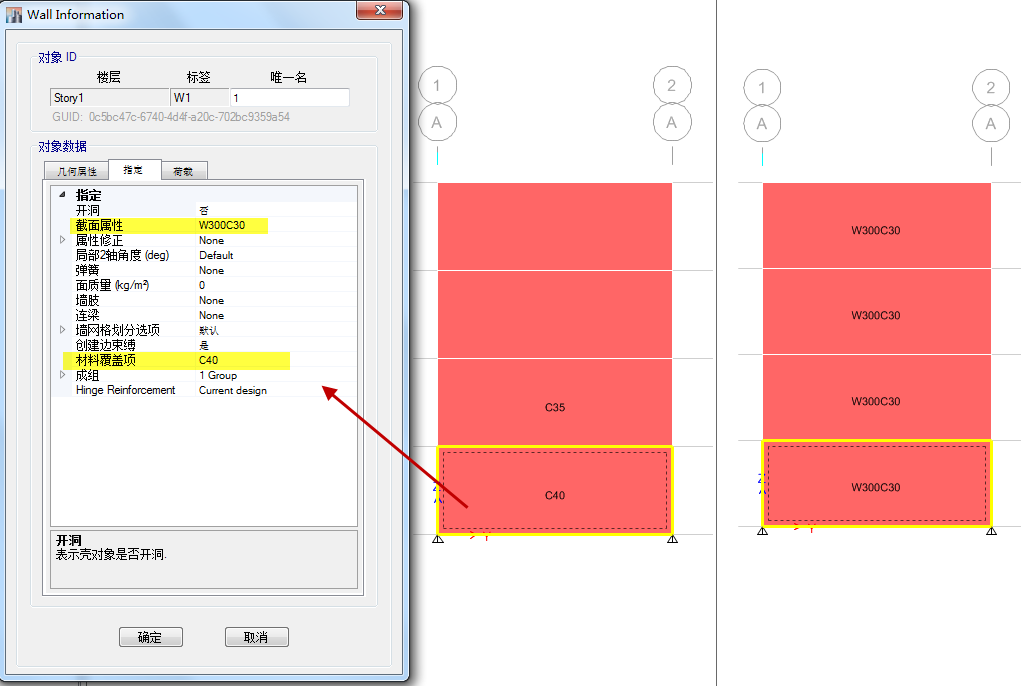

圖4 顯示材料覆蓋
另外，如果需要撤銷材料覆蓋的指定：選擇殼對象，選擇“None”選項，點擊“應用”按鈕即可。
