問題描述：
對于考慮非線性剪力墻的建模，通常采用分層殼單元進行模擬。請問，具體該如何設置分層殼中相關參數，以合理地考慮剪力墻的彈塑性行為？
解答：
分層殼單元基于復合材料力學原理，將一個殼單元分成多層，每層根據需要設置不同的厚度和材料。分層殼單元考慮了面內彎曲-面內剪切-面內彎曲之間的耦合作用，能比較全面地反映殼體結構的空間力學性能，在分析剪力墻結構時具有很高的精度和實用性。
鋼筋混凝土剪力墻通常看作由若干混凝土層和鋼筋層構成。具體工程模型中，需根據剪力墻厚度、配筋量、鋼筋分布形式、材料等級的不同，可定義不同的分層殼單元，來模擬不同位置的墻肢或連梁的非線性行為。

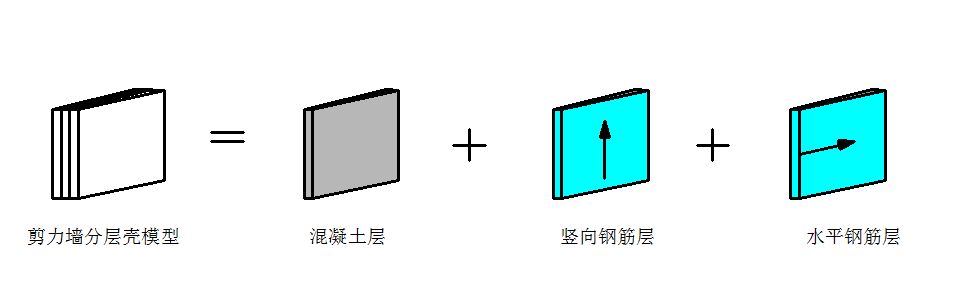

圖1 剪力墻分層殼模型
下面以具體案例進行說明，例如：定義450mm厚的剪力墻，保護層厚度75mm，兩層豎直和水平鋼筋，豎向鋼筋層提供2%配筋率，水平鋼筋層提供1%配筋率。

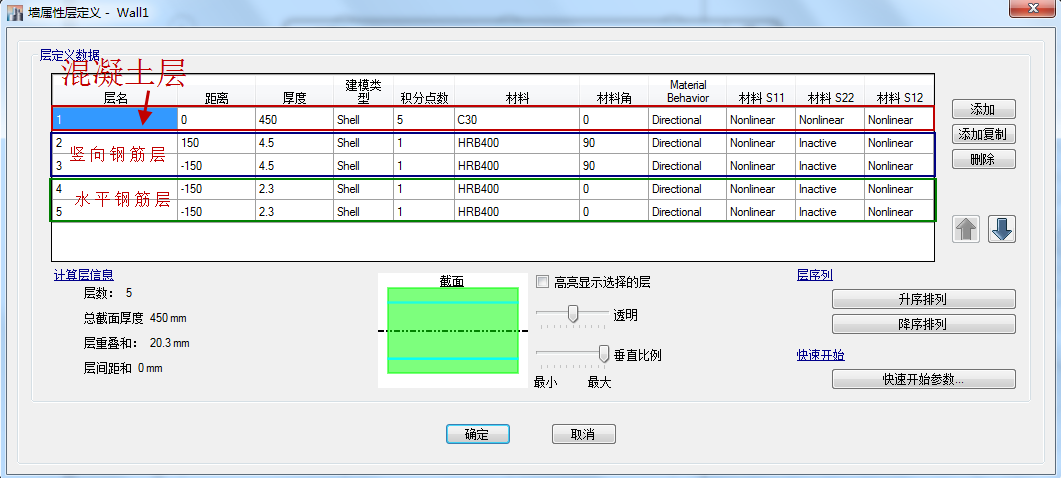

按照分層殼理論定義剪力墻模型，最直觀的情況是將剪力墻分為5層，包括：混凝土層，豎向、水平鋼筋各兩層，如下圖2所示。
層名1為混凝土層，單元類型采用殼，三個材料分量均考慮為非線性（nonlinear），積分點數設為最大值5以盡可能準確地捕捉其屈服后行為。
層名2、3為豎向鋼筋層，層名4、5為水平鋼筋層。根據配筋率換算可得到鋼筋層等效厚度。通過指定材料角來描述鋼筋的分布方向，材料1軸與殼單元1軸方向相同（殼單元局部坐標軸默認情況下，1軸為水平方向，2軸為豎直方向），故材料角“0度”代表水平鋼筋，材料角“90度”代表豎向鋼筋（即與殼局部2軸方向?qū)R）。鋼筋材料S11總是非線性；S12設置為非線性的，代表允許混凝土開裂后鋼筋承受剪力，即“銷釘”作用，用戶需根據工程具體情況判斷該方式模擬是否適合。
圖2 剪力墻分層殼模型
圖2定義的5層剪力墻分層殼似乎很符合“實際”情況，但卻不是最實用的分析模型。該模型呈現出多種破壞機制，可能掩蓋掉基于性能設計所需的工程信息。對于實際分析而言，需要更簡單清晰的模型來滿足工程目標，使得分析更快，更容易對結果進行表述。

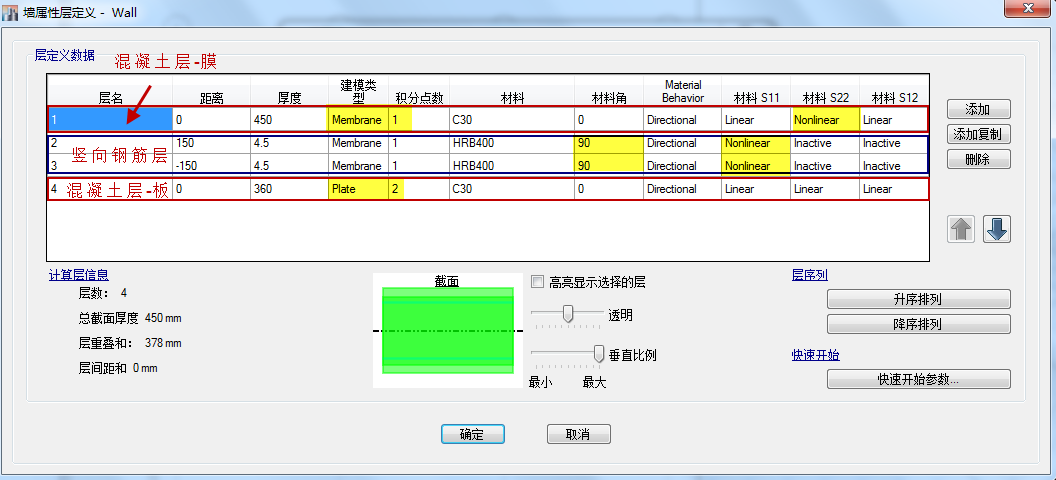

對于較高的剪力墻，其受力特點類似于柱，以壓彎變形為主。可以忽略橫向鋼筋的線性行為，因此模型中可不考慮水平鋼筋層。豎向鋼筋層，單元類型設為膜，S12設為無效，這是更為保守方法。對于混凝土層，將其分解為面內和面外行為，即把混凝土單元類型“殼”分解為“膜”（membrane）和“板”（plate）的組合。對于板行為（即平面外行為），假設為線性屬性，并進行厚度折減以考慮開裂的影響（本例中取總厚度0.8倍折減），積分點設為2。經過上述的簡化處理，剪力墻的分層殼“實用”模型如下圖3所示。
圖3 簡化模型
程序?yàn)橛脩籼峁┖艽蟮淖杂啥热レ`活建立分層殼截面，表示不同的線性和非線性行為，建議用戶根據面對象的實際受力狀態合理地設置分層殼參數，在滿足工程要求的前提下，盡可能減少非線性自由度數量，平衡計算精度與計算效率之間的關系。
關于分層殼參數更多詳細說明，可見《CSI分析參考手冊》第10章分層殼相關內容。
