問題描述：
請問，在非線性靜力分析的【加載控制】選項中，共軛位移與監測位移到底有何不同呢？
解答：
監測位移以某個節點自由度（或廣義位移）控制非線性靜力分析的求解進程，同時以位移目標值作為非線性靜力分析的終止條件。使用監測位移的優點在于，位移目標值可以在分析終止時得到精確滿足；缺點則是監測位移值在整個分析過程中只能單調變化。所謂“單調變化”即：只能單調遞增或單調遞減，但不能先增后減或先減后增。換言之，位移不能“變向”！
監測位移的單調變化在某些情況下可能會導致非線性靜力分析的失敗。例如，某非對稱高層建筑結構的靜力 Pushover 分析以頂層位移作為監測位移，但該樓層在側向荷載作用下極有可能發生扭轉。在這種情況下，監測位移在整個推覆過程中很可能會出現一個“先增后減”的變化過程，這將導致非線性靜力分析無法收斂，后續自然無法獲取完整的 Pushover 曲線。
為了避免上述監測位移導致的收斂性問題，我們可以采用共軛位移來控制非線性靜力分析的求解進程。共軛位移是整個結構中全部位移的加權平均值，而權重就是作用于每個節點自由度的荷載值。因此，共軛位移也可以視為外荷載所作的功，只要外荷載持續做正功（即結構的應變能持續增加），非線性分析就能持續進行下去！在整個非線性分析過程中，用戶選擇的位移分量可增可減可“變向”，但最終結果可能與目標值相去甚遠，即目標值無法得到精確滿足。

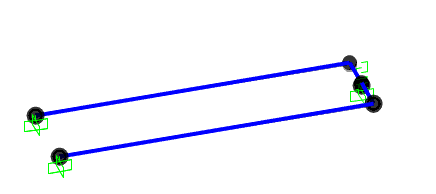

接下來，我們以一個簡單的算例驗證以上關于監測位移和共軛位移的論述。該算例并非取自實際的工程項目，其目的在于加深讀者對監測位移和共軛位移的理解。計算模型的基本情況如以下左圖所示，此處不再贅述。值得一提的是，我們?cè)?/span> #11 節點處布置豎向的間隙（Gap）單元并設置 1cm 的初始間隙，這將導致 #10 節點在整個加載過程中的豎向位移先增后減且峰值接近 1cm，如右圖所示。
現針對上述模型分別定義四個非線性靜力工況，位移控制選項及分析結果如下表所示。從表中數據可以看出，由于 #4 節點的豎向位移在整個加載過程單調遞增，故監測位移與共軛位移的結果并無區別且均能收斂。
但是，#10 節點的豎向位移在整個加載過程先增后減，故監測位移無法收斂，共軛位移卻可以收斂。注意，第 4 個工況中 #10 節點的最終位移為 -2cm 而非 2cm，這樣因?yàn)橛脩粼谖灰瓶刂七x項中輸入的位移目標值為絕對值，-2cm 同樣滿足要求。
