問題描述：
SAFE柱子定義時，可定義自動柱帽及柱上自動剛域，程序中的柱帽尺寸代表的含義是什么？當包含柱帽時，柱上自動剛域的范圍是什么？

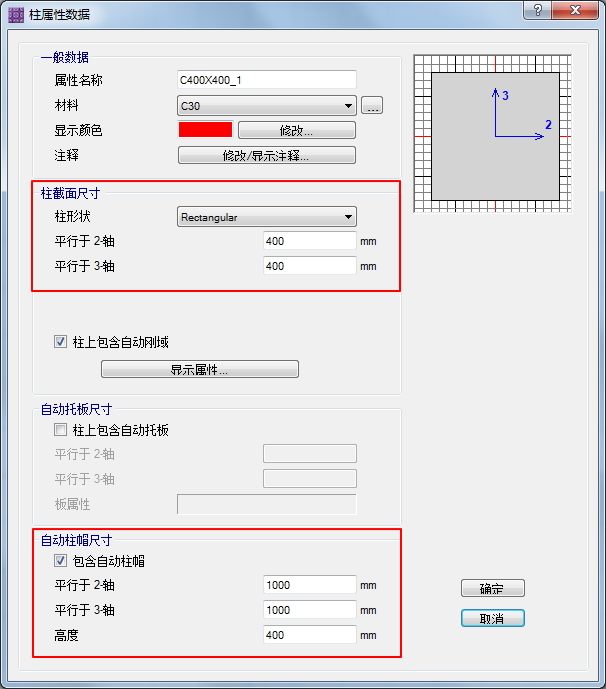

圖1 柱屬性數據對話框
解答：
圖1對話框中，自動柱帽尺寸包含三個數值，高度、平行于2軸和3軸的長度。如圖2所示，柱帽高度指板底至柱帽底部的距離H（圖中標識為400），平行于2軸和3軸的長度表示柱帽與板底相交面上沿柱局部坐標軸2軸和3軸的長度（圖中標識為1000）。

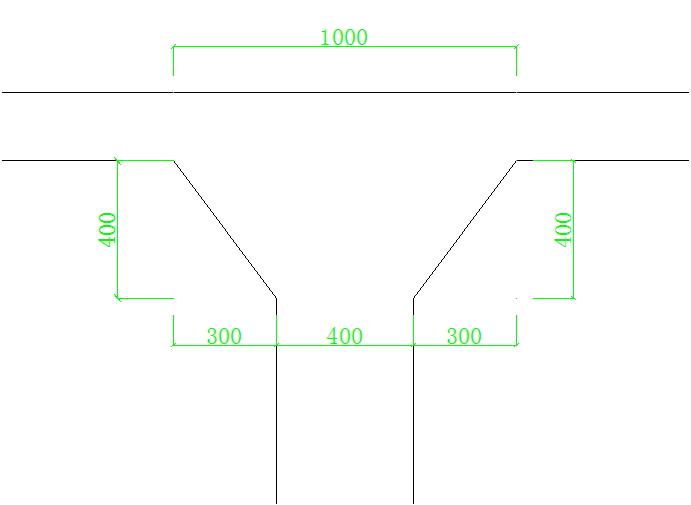

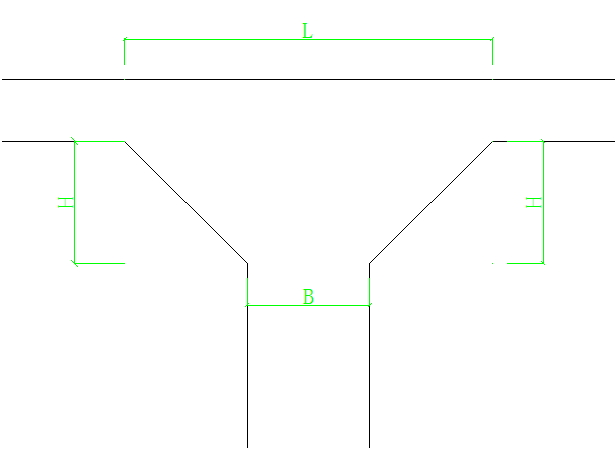

圖2 自動柱帽尺寸示意圖
含有自動柱帽的柱上自動剛域，按如下公式計算：
其中，
D——2軸（或3軸）方向上自動剛域的尺寸
B——2軸（或3軸）方向上柱寬
H——柱帽高度
L——2軸（或3軸）方向上柱帽尺寸
圖3 柱上自動剛域計算
分別在SAFE中建立柱C400X400_1和C400X400_2，其截面定義和程序自動生成的柱上自動剛域范圍如圖4和5所示。柱C400X400_1中，柱寬B=400mm，柱帽高度H=400mm，柱帽尺寸L=1000mm，由于L<B+2H，故剛域尺寸D取L=1000mm；柱C400X400_2中，柱寬B=400mm，柱帽高度H=400mm，柱帽尺寸L=1400mm，由于L>B+2H，故剛域尺寸D取B+2H=1200mm。

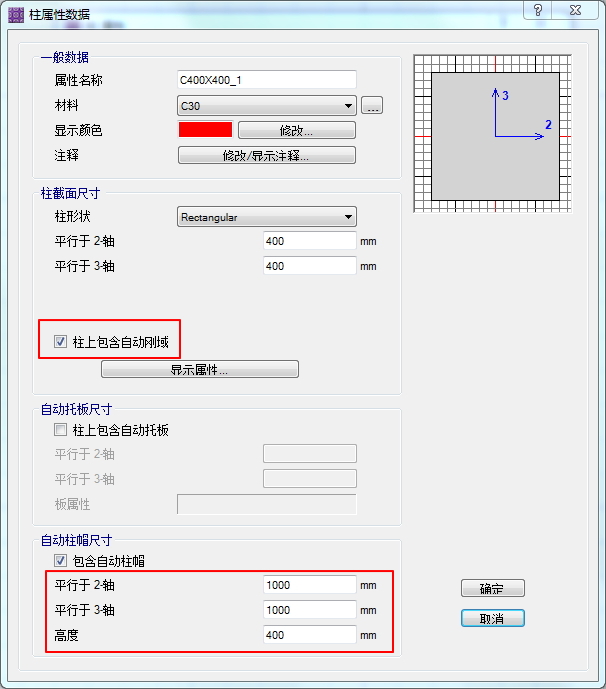

圖4 柱C400X400_1截面定義和柱上自動剛域

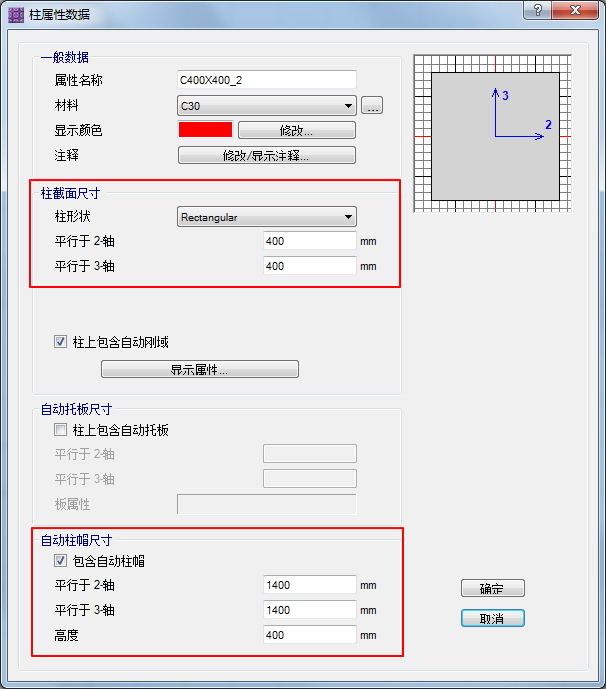

圖5 柱C400X400_2截面定義和柱上自動剛域
