CiSDesigner 運行及結果查看

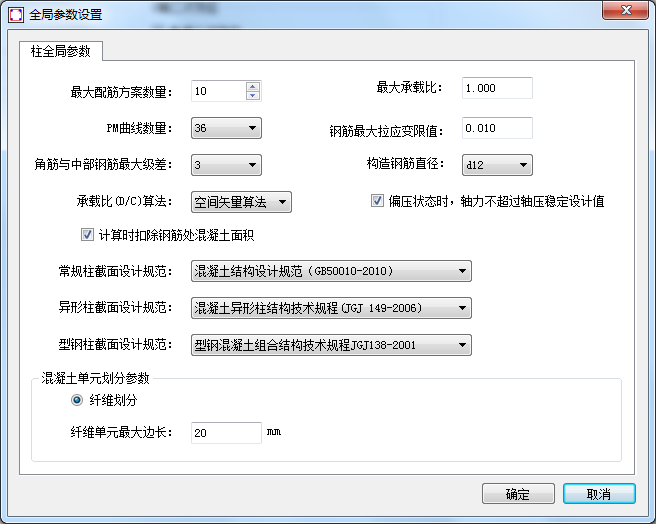

  • 全局參數設置用于指定柱截面的計算參數、控制指標、設計規范、纖維劃分等。

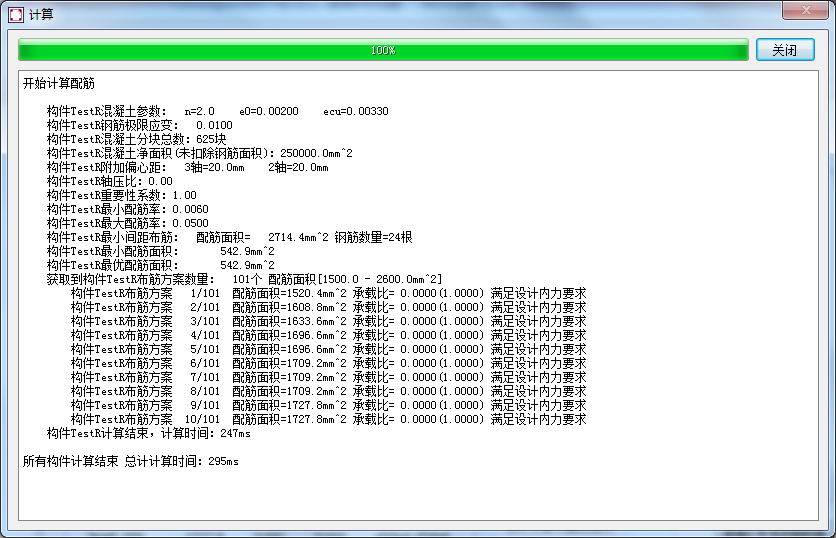

  • 運行截面計算，程序?qū)⒆詣?dòng)顯示計算進度并輸出詳細的計算信息

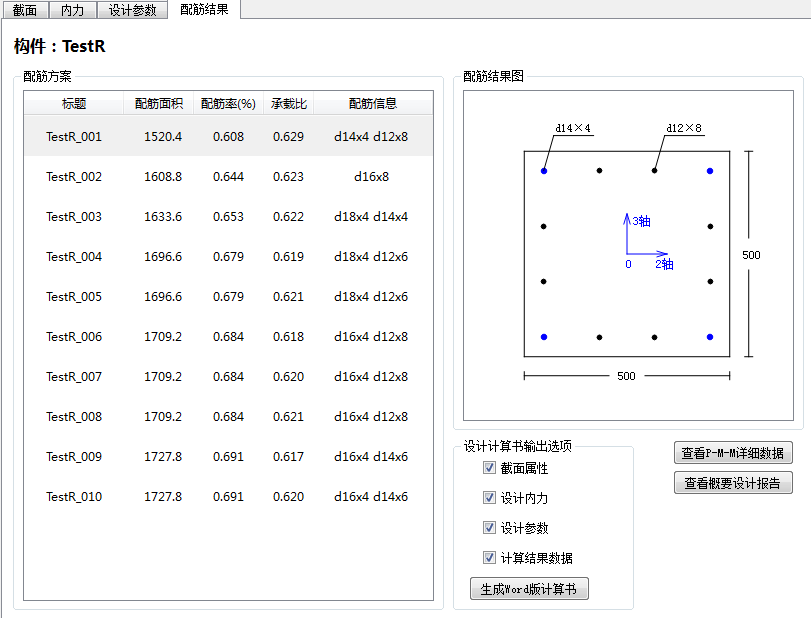

  • 對于設計類型為“設計”的截面，配筋方案列表按配筋率由小到大對可用的配筋方案進行排序，并顯示當前配筋方案的鋼筋布置圖；對于設計類型為“校核”的截面，則顯示給定配筋方案的截面承載比。

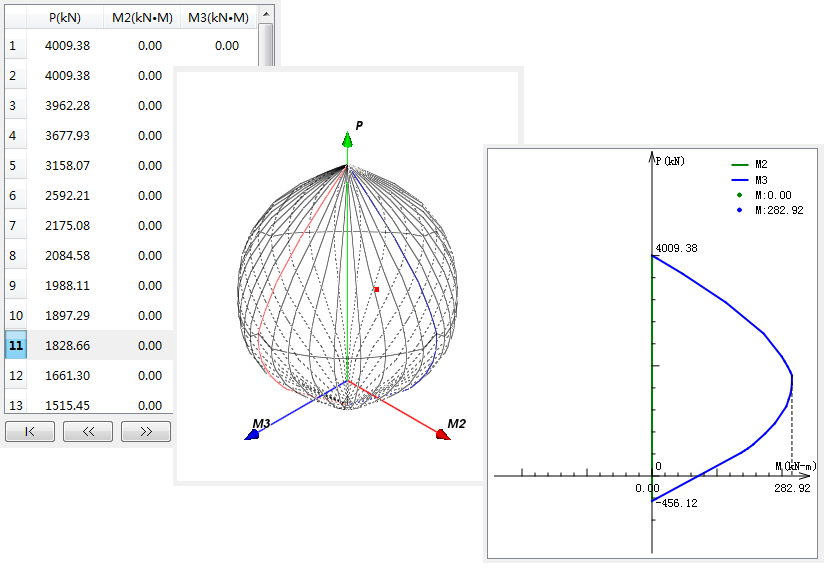

  • 查看選定配筋方案的 P-M-M 曲面的詳細數據，包括數據列表、三維視圖、P-M曲線。在三維視圖中，紅色曲線為當前的 P-M 曲線，藍色曲線為當前內力曲線，紅色點表示最不利的荷載點。另外，三維視圖支持視角切換，便于用戶在三維空間中查看曲面形狀。

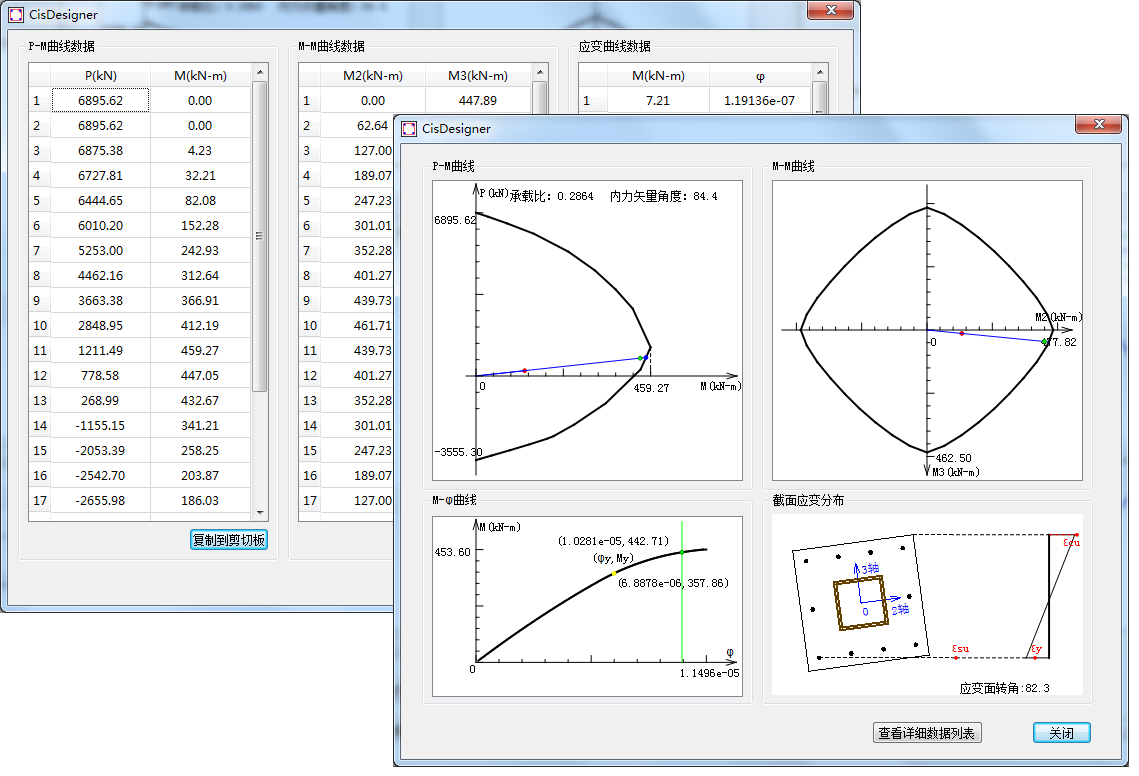

  • 查看當前內力或指定角度的 P-M 曲線的詳細數據，包括P-M曲線、M-M曲線、M-ψ曲線、截面應變分布。其中，M-ψ 曲線可以進行交互式查看，即通過在曲線上移動鼠標實時查看相應點的M、ψ值，同時截面應變分布也會相應變化。另外，詳細的表格數據可進行復制，以便用戶進行二次處理。

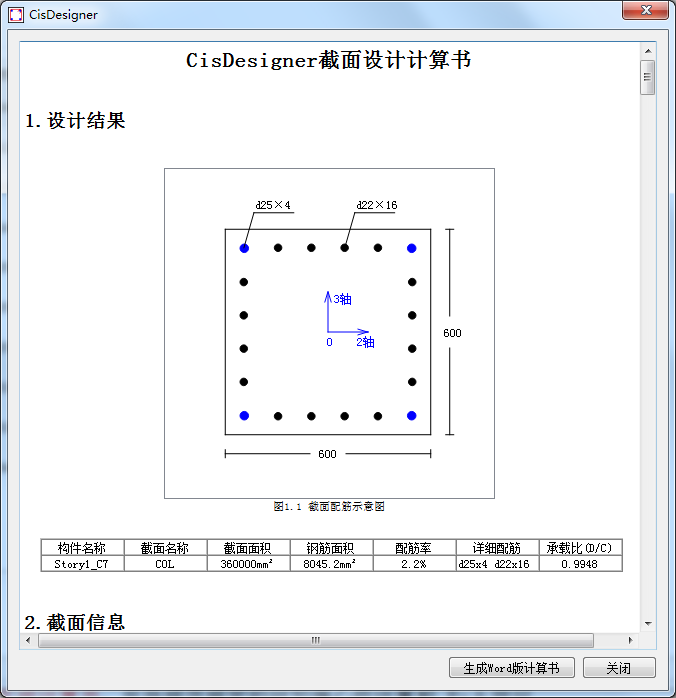

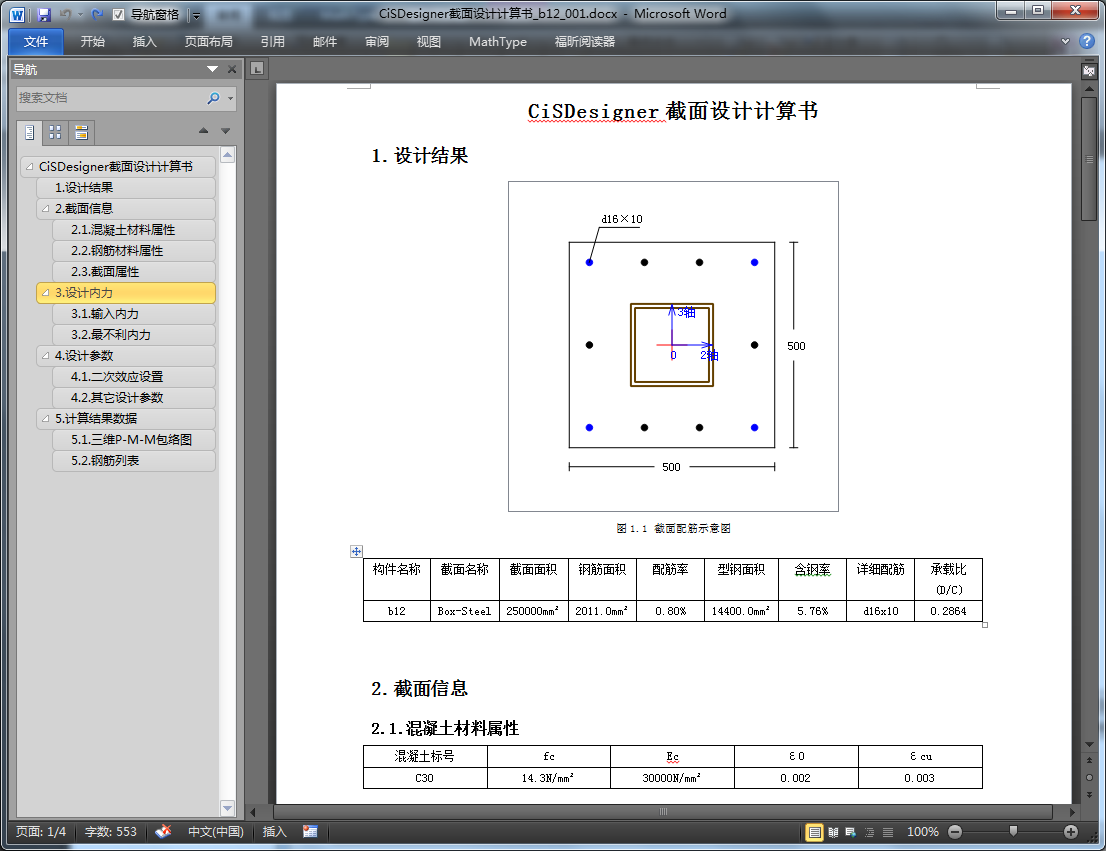

  • 查看概要設計報告，顯示 CiSDesigner 截面設計計算書，也可保存為Word文檔。
