ETABS 新增及改進功能

發布日期:2024年7月24日

圖形顯示

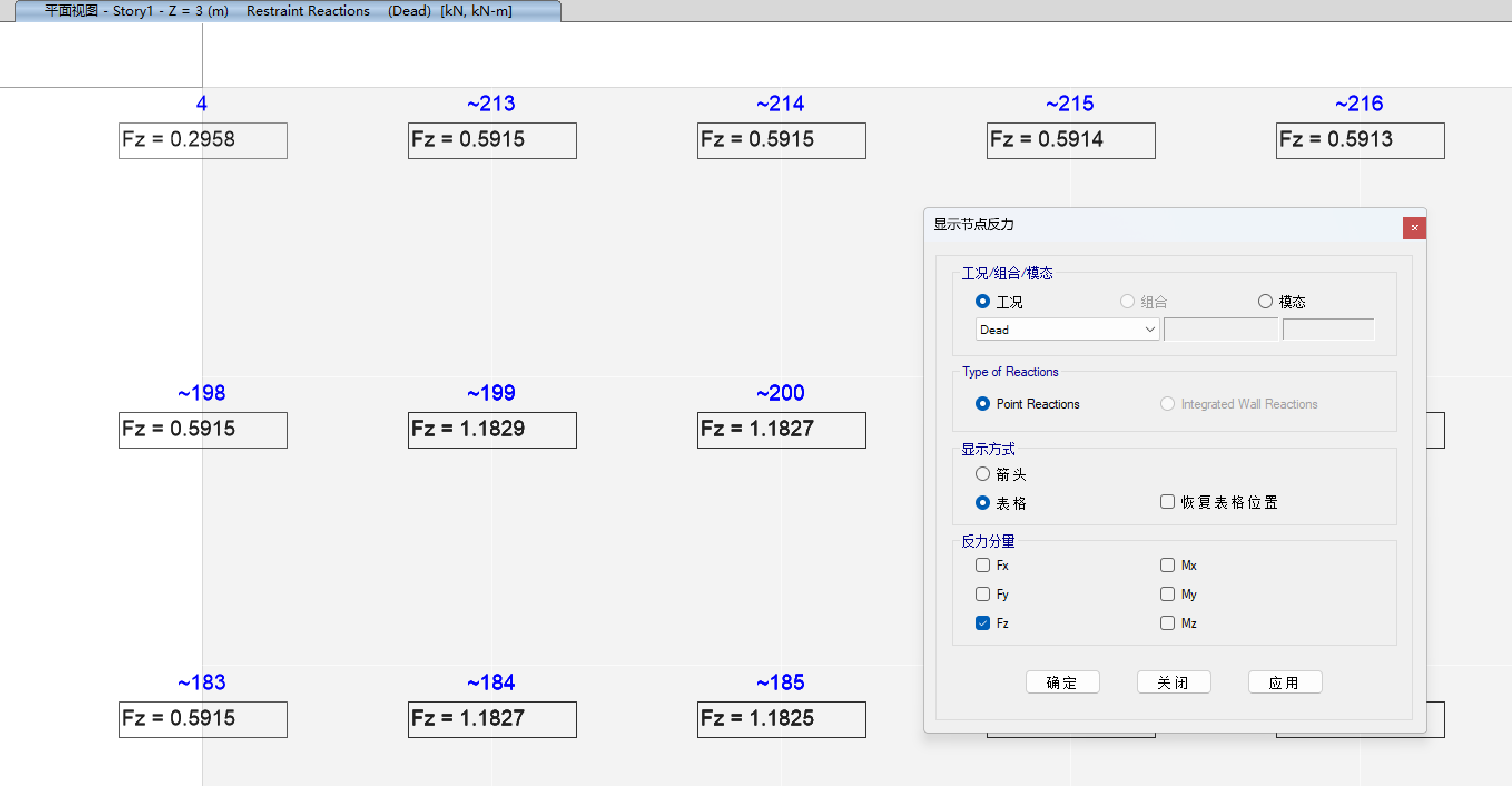

視圖顯示節點反力進一步改進,現在可以以表格的方式顯示網格剖分生成的有限元節點的反力值。

結構模型

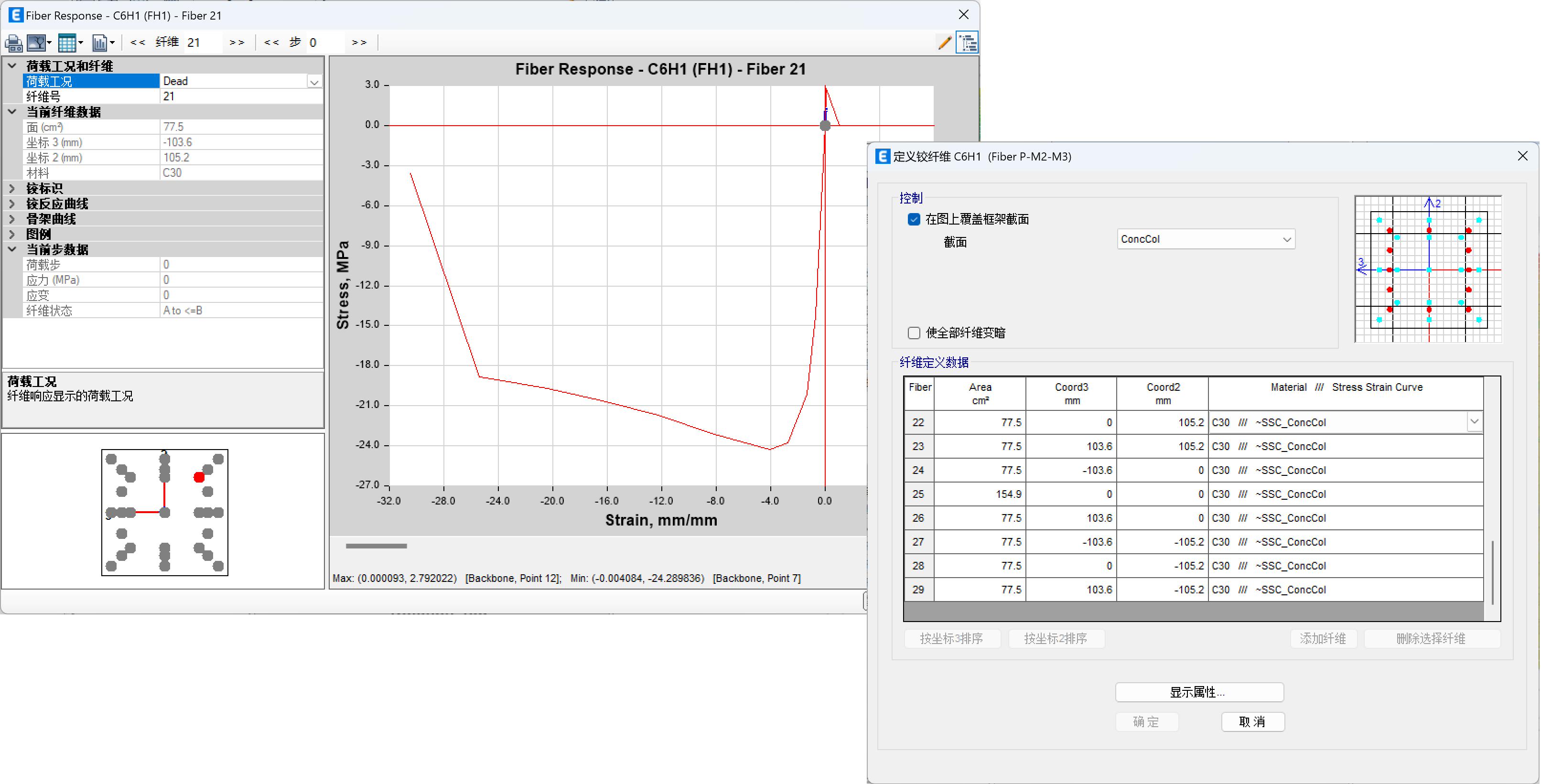

對于程序自動生成的纖維餃,功能得到進一步改進,現在可以基于混凝土框架截面中指定的箍筋數據生成Mander約束混凝土曲線,適用于矩形或圓形混凝土框架截面。生成餃的纖維數據中Mander約束混凝土材料名稱新增顯示關聯的框架截面。

材料數據庫

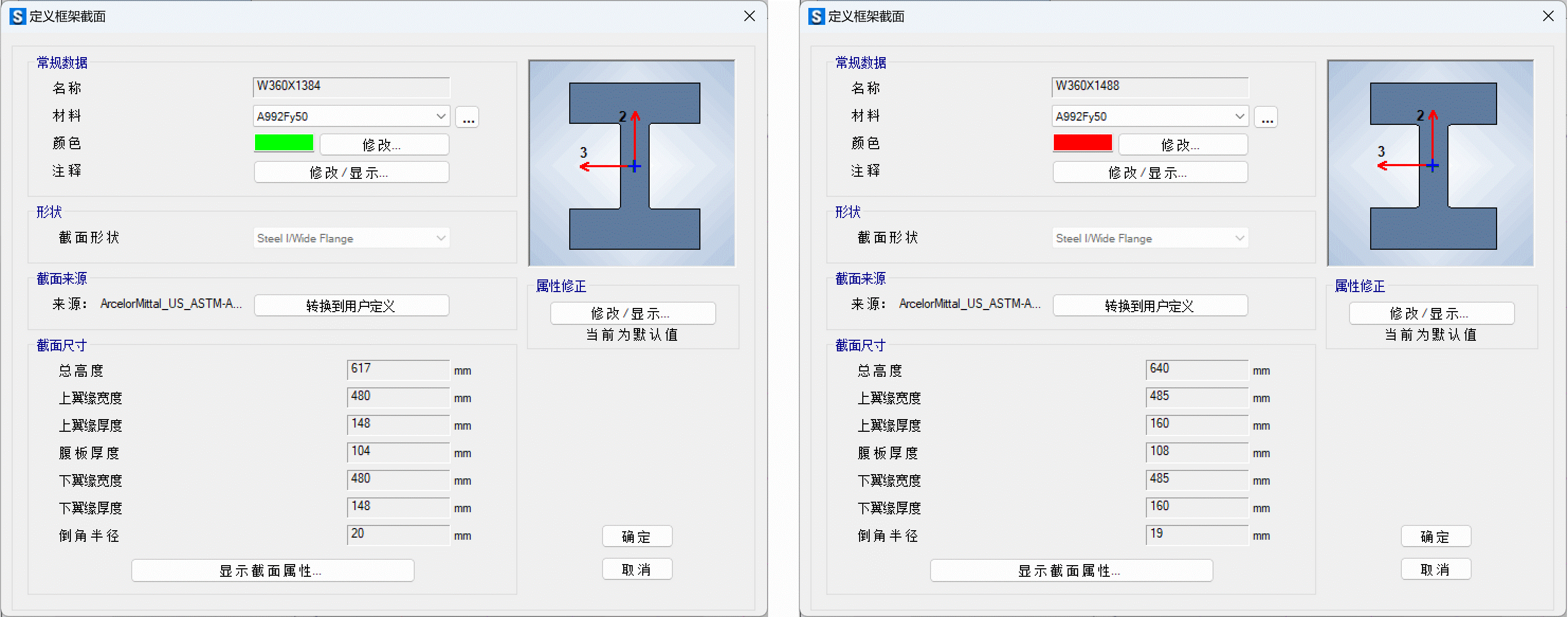

型鋼數據庫新增兩個基于ArcelorMittal_US_ASTM-A913、ArcelorMittal_US_ASTM-A913M、ArcelorMittal_US_ASTM-A992和ArcelorMittal_US_ASTM-A992M的寬翼緣型鋼,分別是W14X930和W14X1000(公制標識為W360X1384和W360X1488)。

設計功能

基于美國規范 ACI 318-14和ACI 318-19協調扭轉下的抗扭設計進一步改進。當用戶對框架的抗扭剛度進行折減時,ETABS考慮扭矩重分布,并根據ACI 318-14 22.7.3和ACI 318-19 22.7.3取設計扭矩為T_u和?T_cr中的較大值。注意對于平衡扭轉,不考慮內力重分布,設計扭矩始終取分析彎矩T_u。

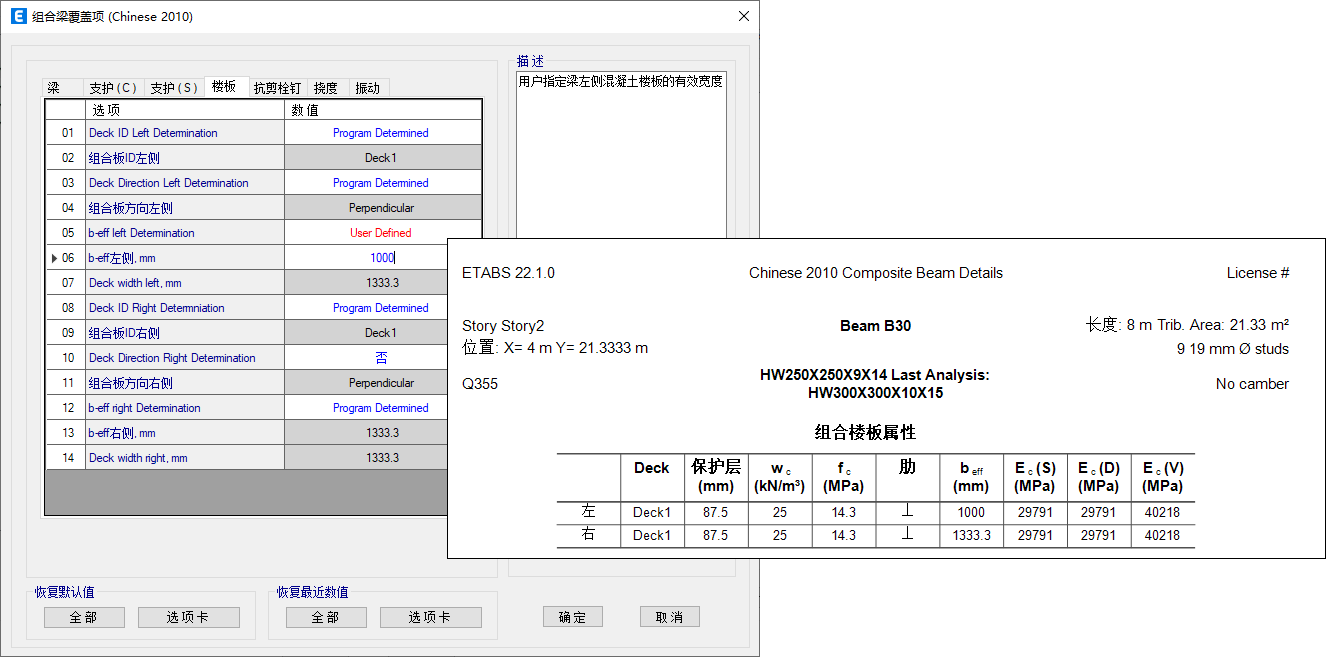

組合梁設計功能進一步改進。設計覆蓋項中梁左側和右側的翼緣有效寬度(b-eff左側和b-eff右側)默認按照相應規范取值,新增選項Deck width left和Deck width right顯示按照規范計算得到的有效寬度上限值,此選項僅支持查看,不支持編輯。組合梁左側和右側的翼緣有效寬度通常取翼緣實際外伸寬度或相鄰鋼梁上翼緣凈距的1/2,同時根據不同規范的規定,與梁的等效跨徑有關。

發布日期:2024年6月12日

分析功能

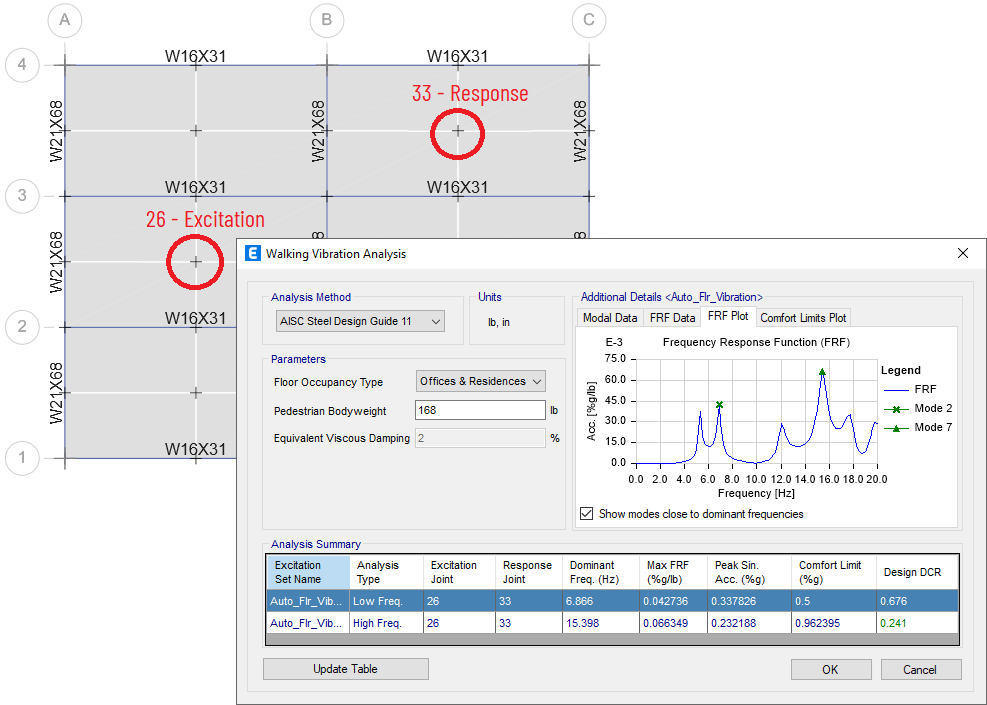

新增基于AISC設計手冊11第7章的鋼框架樓板結構在人行振動荷載作用下的舒適度驗算。

結構模型

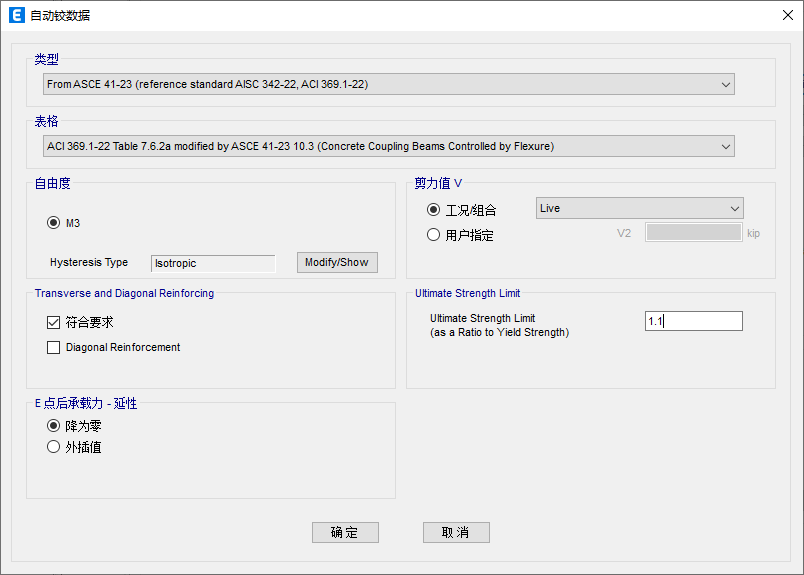

新增了基于美國規范ASCE 41-23的自動鉸屬性,包括:

  • 1. 鋼梁、鋼柱和鋼支撐根據ASCE 41-23第9章中規定的參考標準AISC 342-22生成的塑性鉸。

  • 2. 混凝土梁、混凝土柱、剪力墻和連梁根據ASCE 41-23第10章中規定的參考標準ACI 369.1-22生成的塑性鉸。

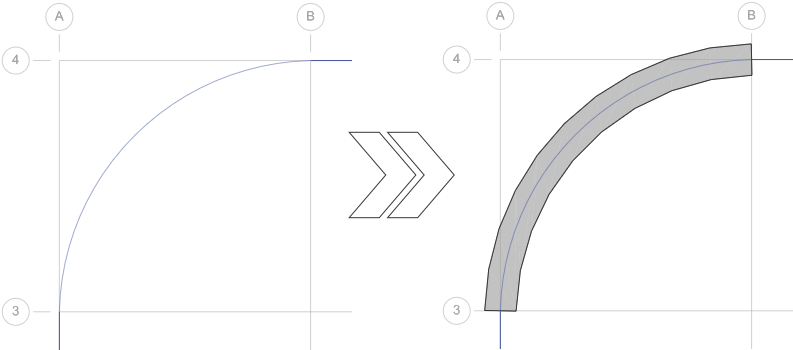

新增將混凝土曲梁轉換為殼單元板的編輯功能,之前只能轉換直梁。

加載功能

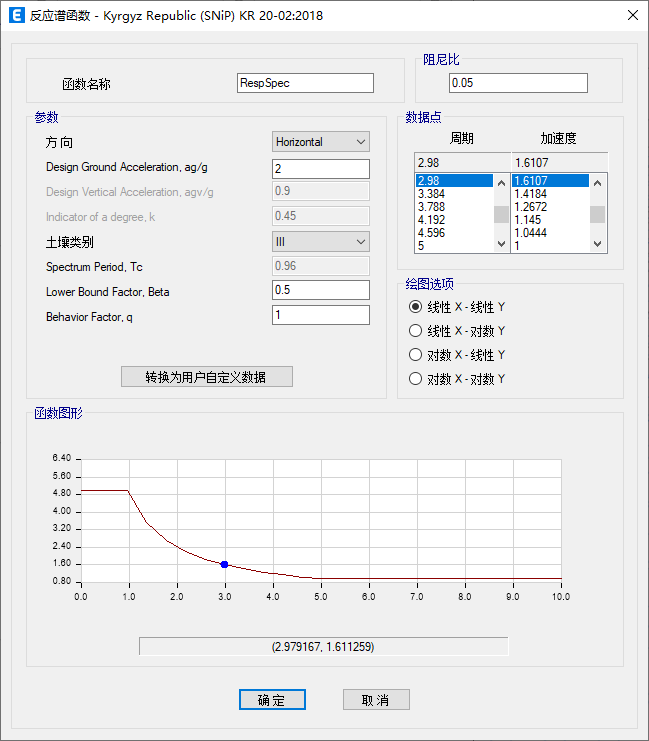

  • 新增基于吉爾吉斯斯坦規范SNiP KR 20-02:2018的反應譜函數。

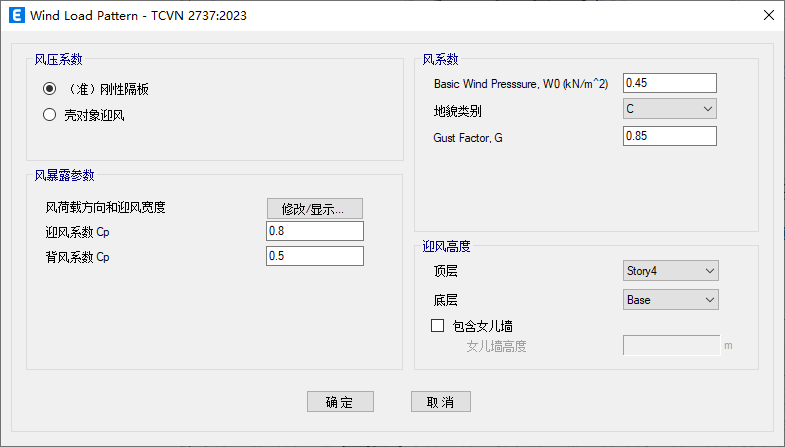

  • 新增基于越南規范TCVN 2737:2023的自動風荷載。

鋼結構設計功能

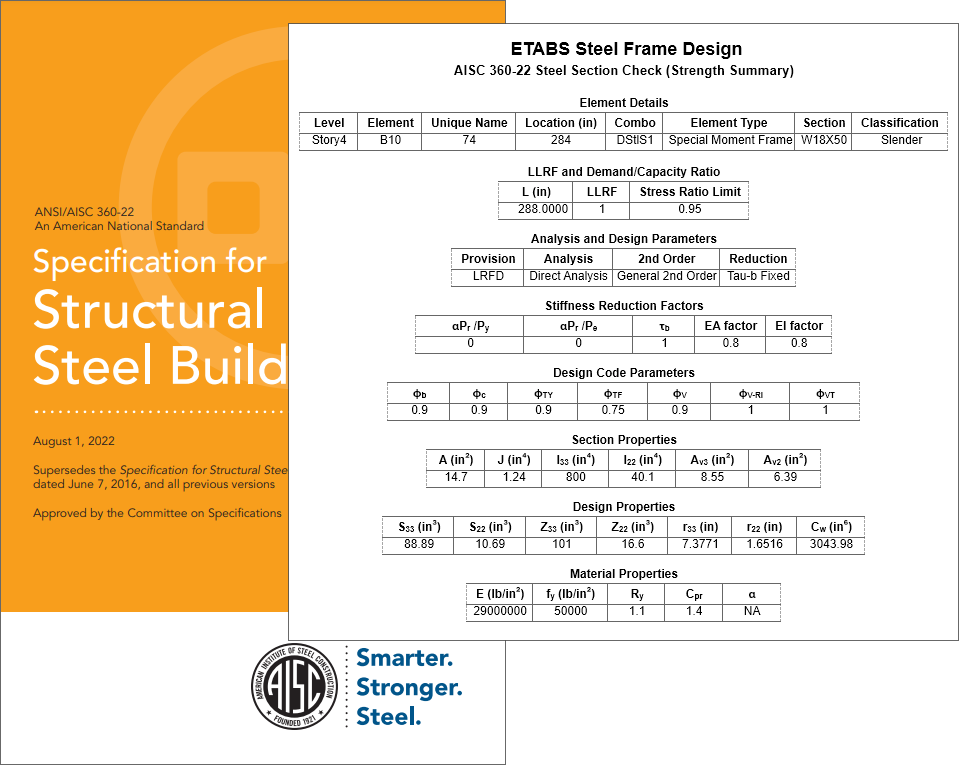

新增基于美國規范AISC 360-22的鋼框架設計(包括AISC 341-22抗震條款)、組合梁設計、組合柱設計和鋼結構節點設計功能。

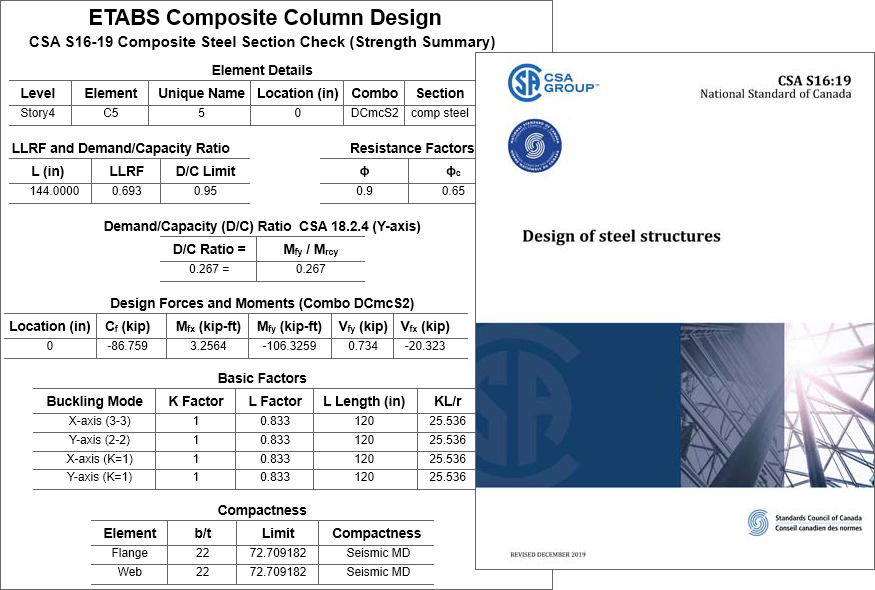

  • 新增了基于加拿大規范CSA S16-19的組合柱設計功能。

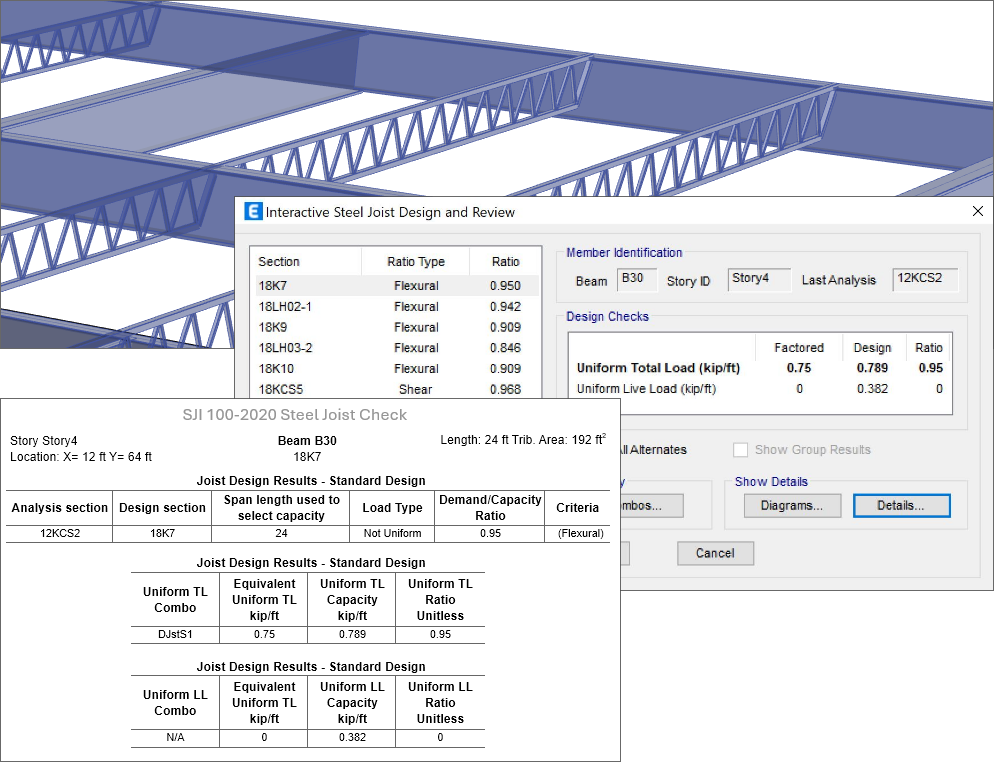

鋼桁架梁設計新增以下功能:

  • 1. 添加美國規范SJI 100-2020。

  • 2. 鋼桁架梁截面新增“自定義桁架梁截面”,其定義包括組件截面數據。

  • 3. 完善了設計細節輸出。

混凝土設計功能

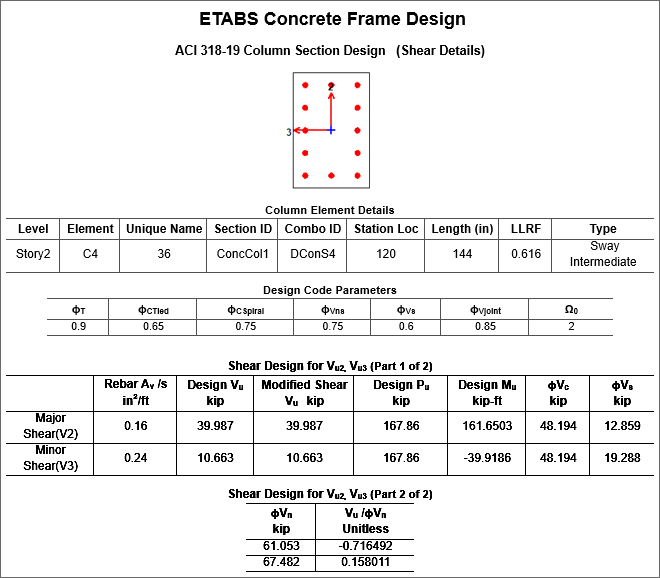

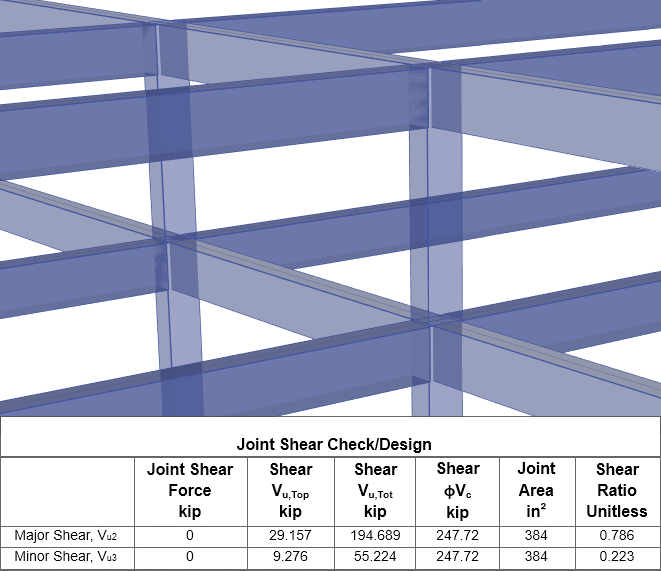

基于美國規范ACI 318-19的混凝土框架設計新增節點剪力校核。節點剪力校核用于:

  • 1. 地震設計分類(SDC) B中的普通抗彎框架(OMF),使用梁的名義抗彎強度。

  • 2. 中等抗彎框架(IMF),使用梁的名義抗彎強度。

  • 3. 特殊抗彎框架(SMF),使用梁的最大可能抗彎強度。

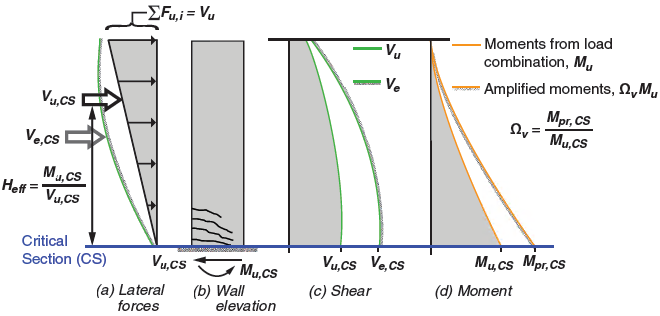

  • 基于美國規范ACI 318-19的混凝土特殊剪力墻設計得到進一步增強?,F(xiàn)在設計剪力依據第18.10.3.1節考慮放大系數,即Ve = Omega_v * w_v * Vu < 3.0 * Vu。該項校核在早期版本中未實現。

基于美國規范ACI 318-19的混凝土框架設計功能得到進一步增強,現在依據第22.5.1.10和 22.5.1.11節考慮了柱主方向和次方向剪力的相互作用。

設計結果

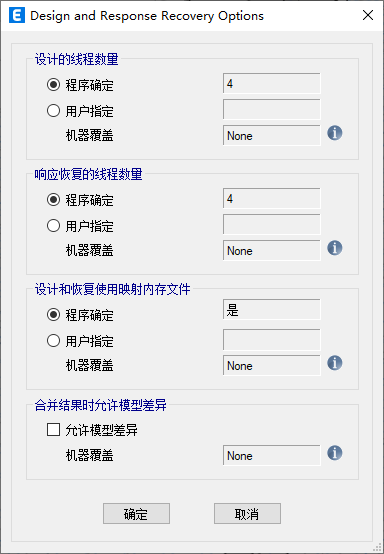

鋼桁架梁設計的速度通過采用并行計算得到了進一步提升。

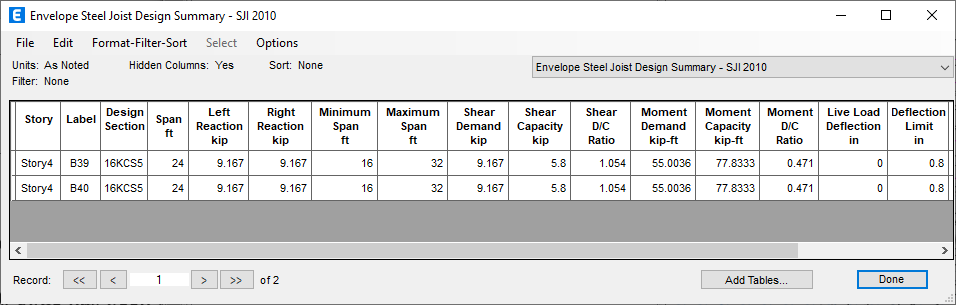

  • 基于美國規范 SJI 2010 的鋼桁架梁設計功能得到了進一步增強,新增了表格查看設計結果和輸出設計結果報告的功能。

材料數據庫

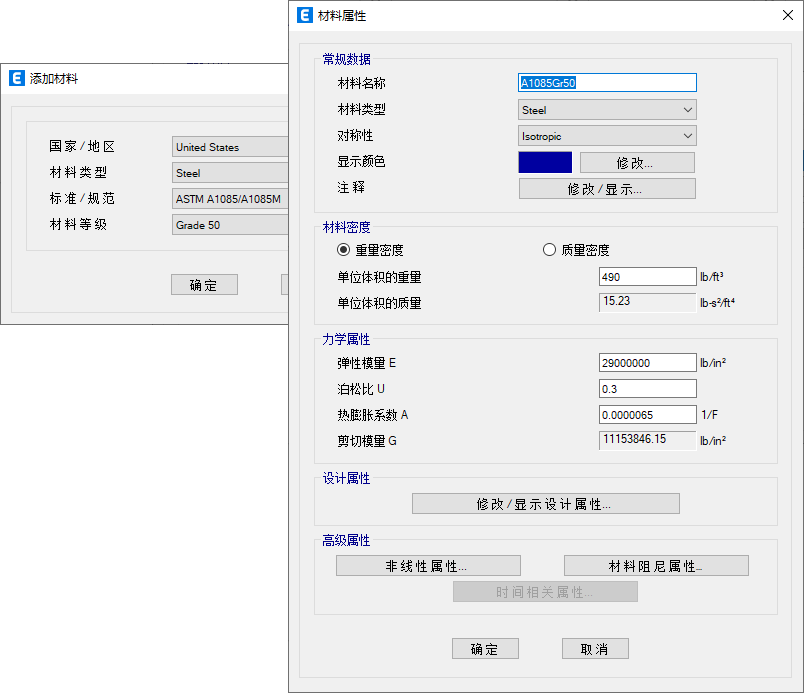

新增基于美國規范ASTM A1085/1085M 的內置材料庫。

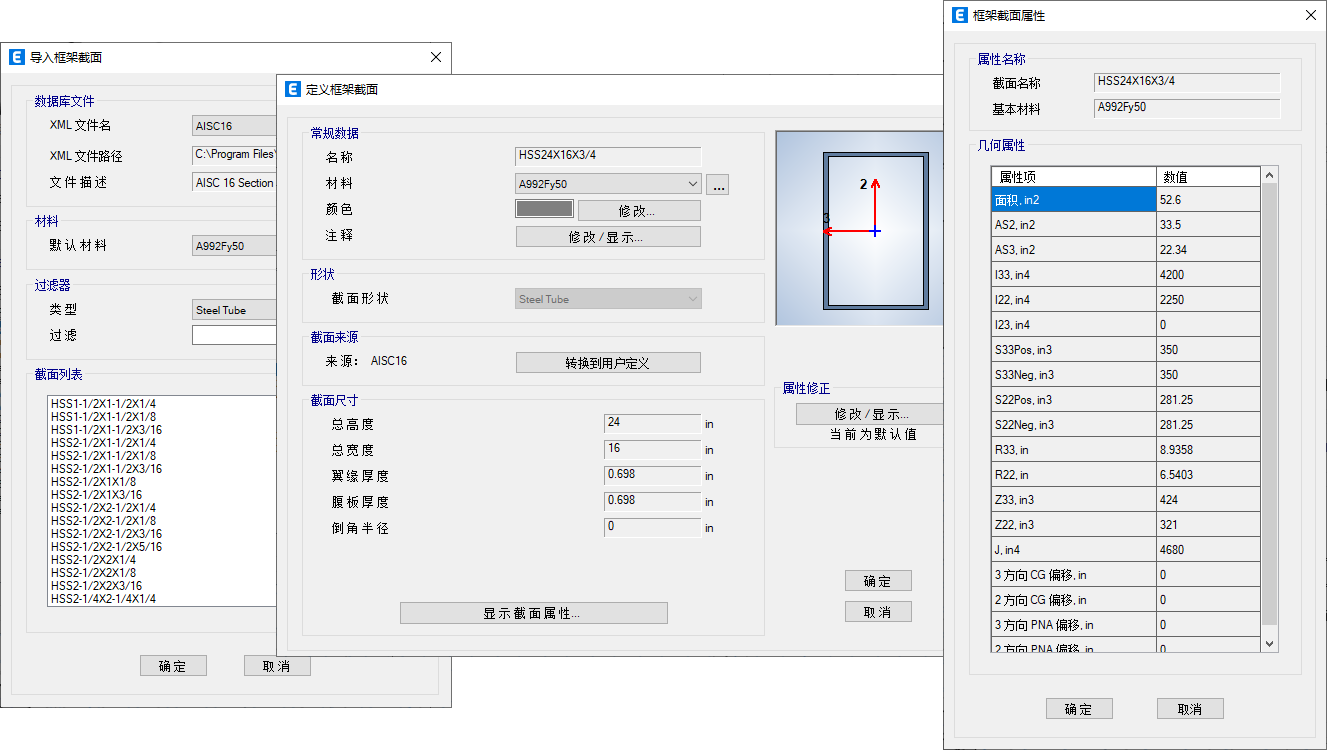

  • 型鋼數據庫新增基于AISC v16.0的框架截面。

報告輸出

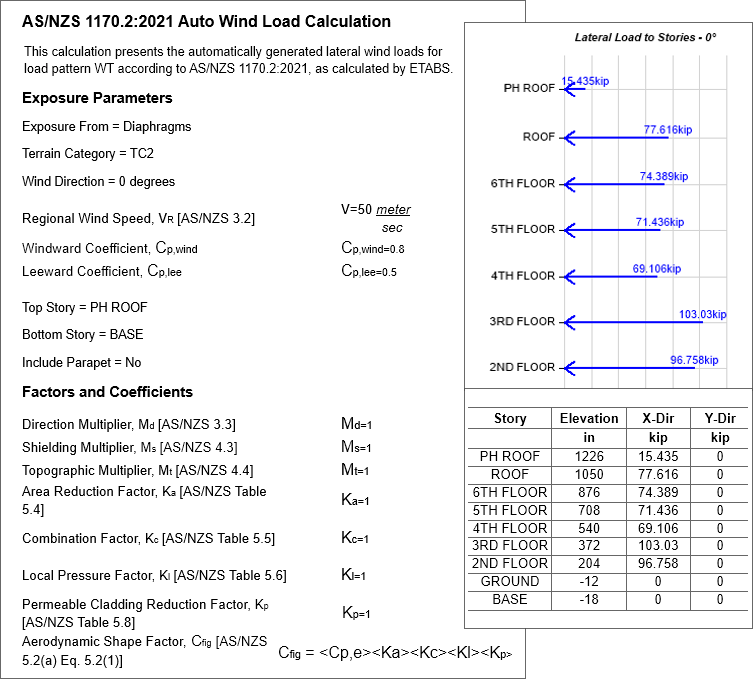

新增基于澳大利亞/新西蘭規范AS/NZS 1170.2:2011和2021的自動風荷載計算報告輸出。

API功能

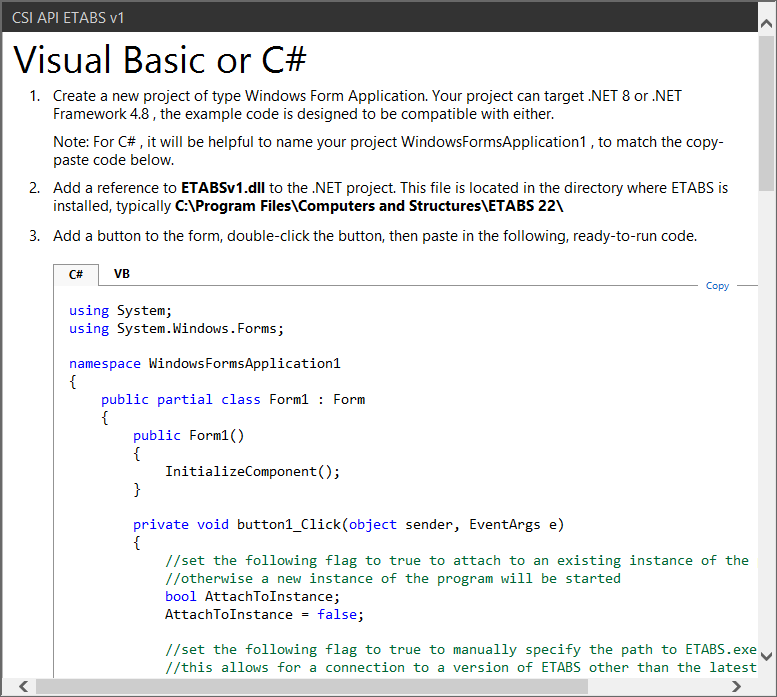

更新API功能,以支持.NET 8。

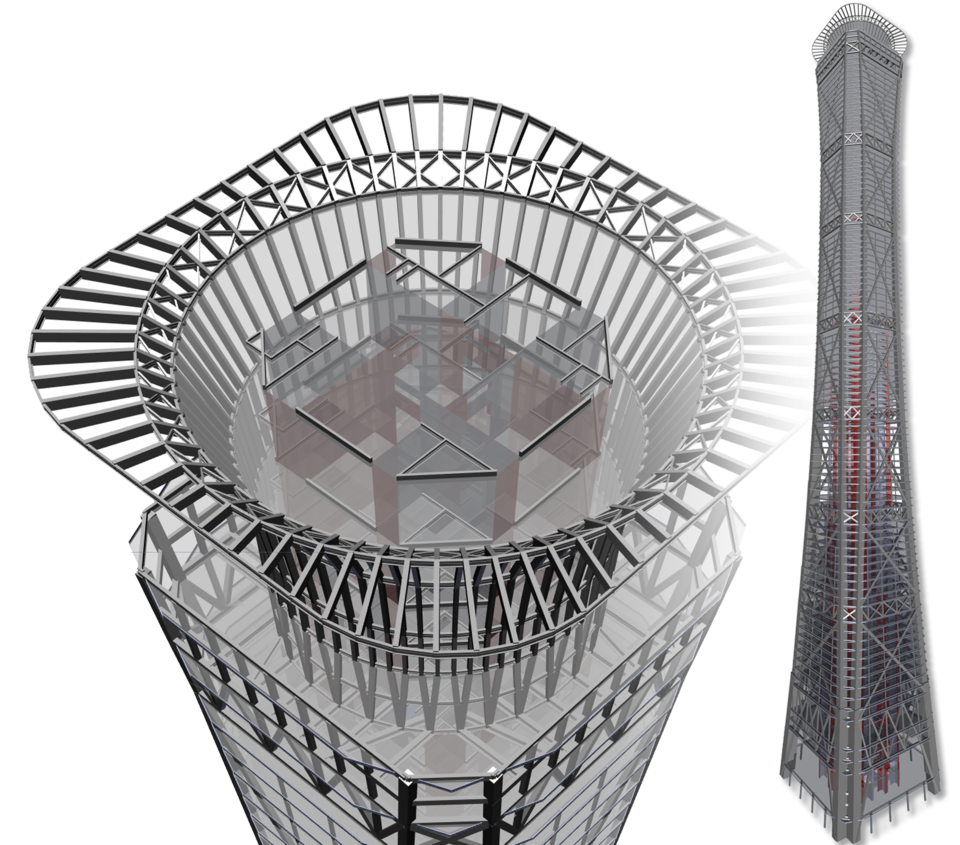

中文版相關功能改進
  • 1. 進一步優化了結構總信息報告和表格的輸出。在報告中,對于位移角、位移比、樓層力等指標輸出按規范要求僅輸出
    相應水平荷載作用下的結果,但在數據表格中,輸出所有荷載工況及荷載組合下的結果。在之前的版本中,數據表格也
    僅輸出相應水平荷載作用下的結果。
  • 2. 修復了有的情況下鋼構件錯誤顯示應力比超限的問題。
  • 3. 修復了梁端負彎矩折減系數有時應用于水平荷載的錯誤。
  • 4. 程序界面漢化的持續改進。

發布日期:2024年4月1日

設計功能

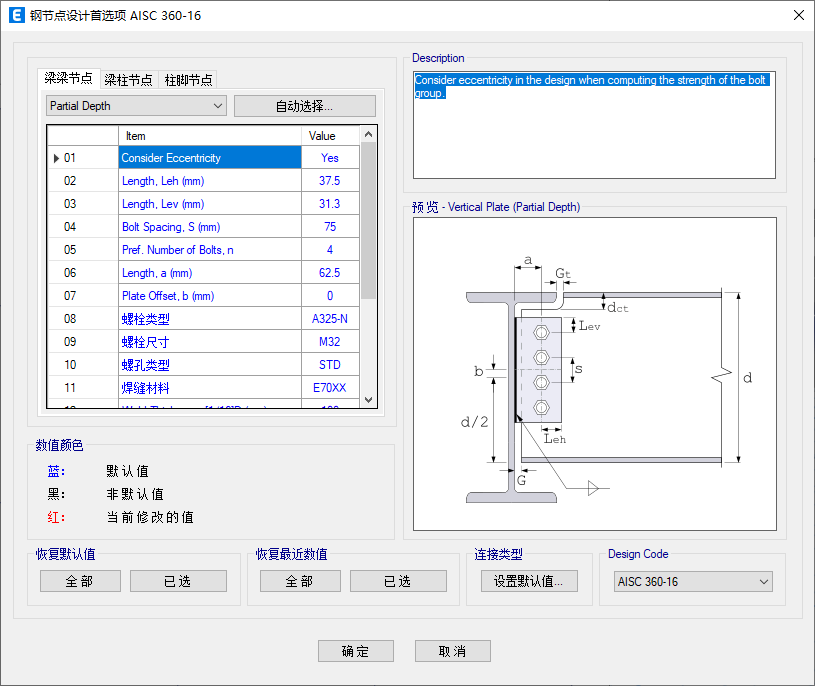

新增基于美國規范AISC 360-16和AISC 360-10的鋼節點設計模塊。設計對象包括梁-梁節點、梁-柱節點、柱腳節點以及焊接和螺栓連接。

進一步完善基于歐洲規范Eurocode 3-2005的鋼框架設計模塊,新增基于2009年發布的Corrigendum 2(針對Eurocode 3-2005的修訂)進行設計。

加載功能

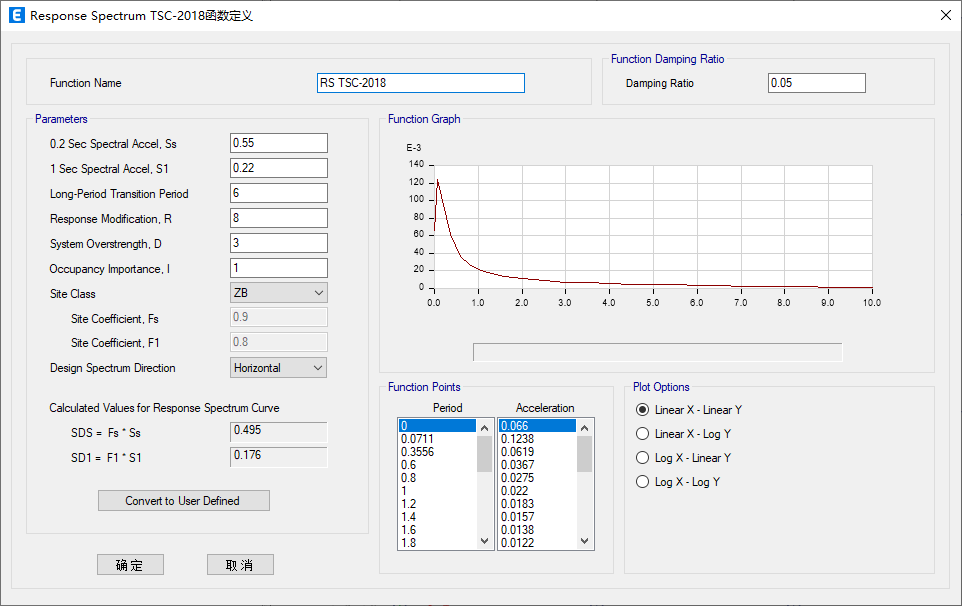

定義反應譜函數TSC-2018新增參數項,允許輸入R、D和I參數。

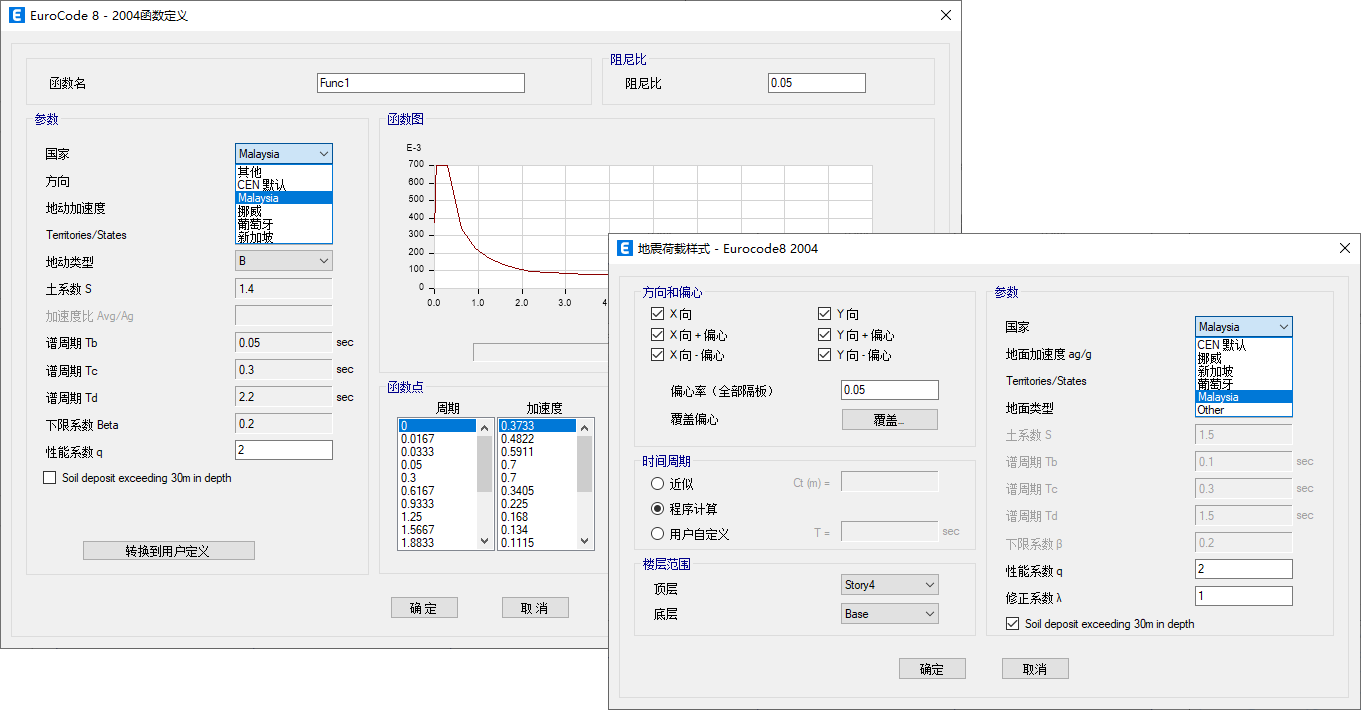

基于歐洲規范Eurocode 8-2004的自動地震荷載和反應譜函數的國家附錄新增馬來西亞。

結構模型

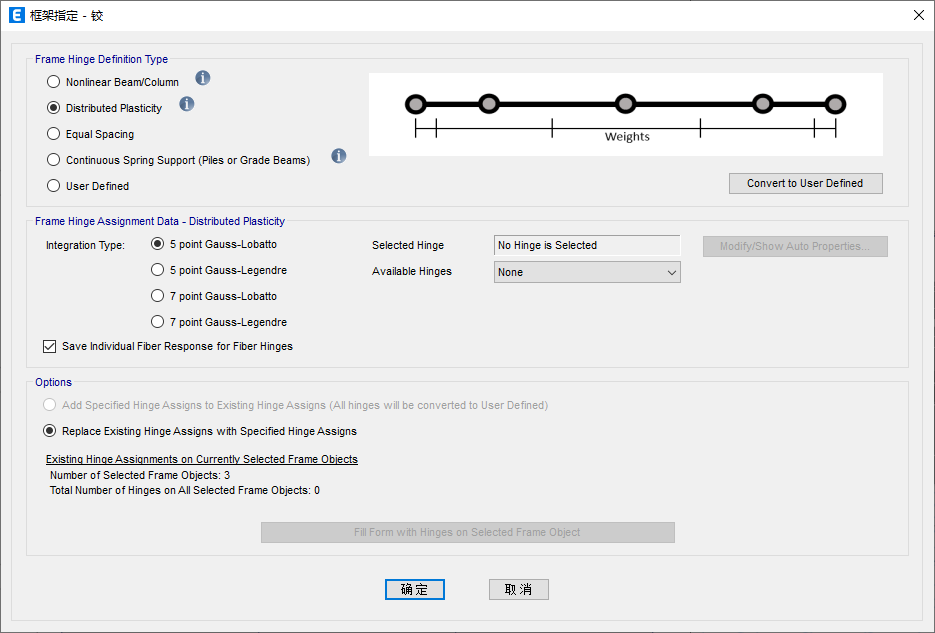

指定框架鉸的功能進一步增強,新增選擇鉸布置的類型,有以下選項:

  • 1. 梁/柱鉸:在框架對象的端部添加一個彎矩鉸或PMM鉸。
  • 2. 分布式塑性鉸:基于選擇的積分類型沿框架對象的長度添加若干塑性鉸。
  • 3. 等間距鉸:沿框架對象的長度以固定間距添加塑性鉸。
  • 4. 連續支承鉸:在所選框架對象的每個框架單元中點添加一個塑性鉸,適用于有連續彈簧支承的構件,如樁、基礎梁。
分析功能

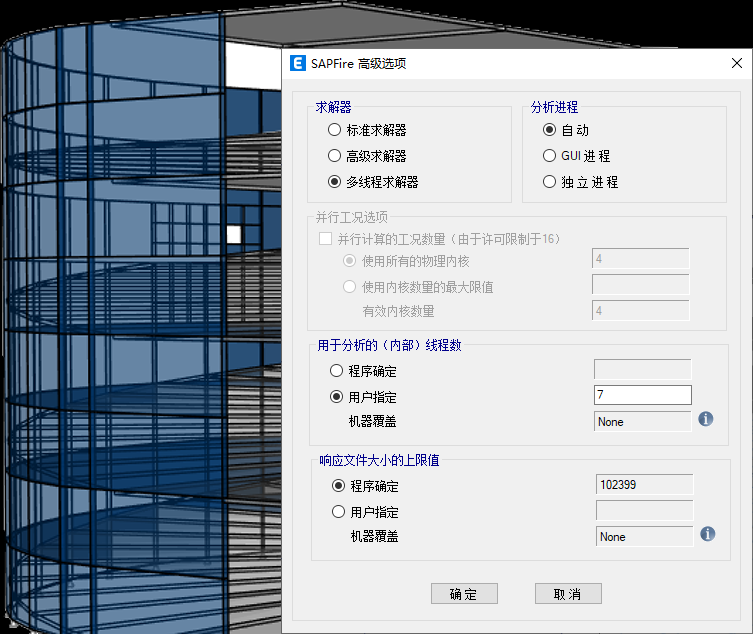

SAPFire高級選項進一步增強,允許用戶人為指定“用于分析的(內部)線程數”,用于控制多線程求解器可以使用的線程數量。這樣可以減少資源競爭,加快分析速度。

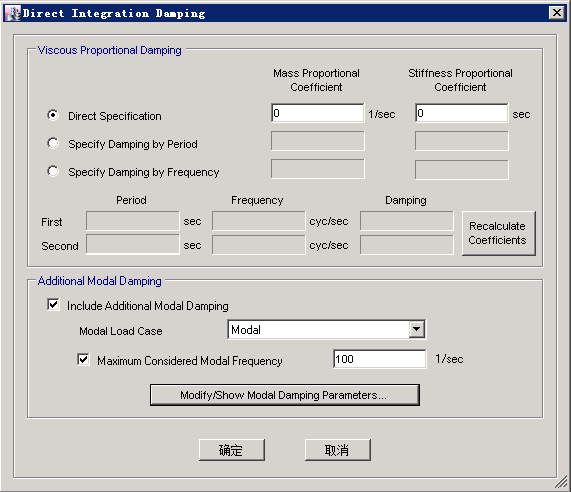

對于采用附加模態阻尼考慮了較大模態數量的直接積分時程分析工況,計算速度得到進一步加強。對于建筑結構而言,高頻模態通常對地震和風荷載作出靜態響應,而剛度比例阻尼對高頻段的阻尼更有效。

輸出與顯示

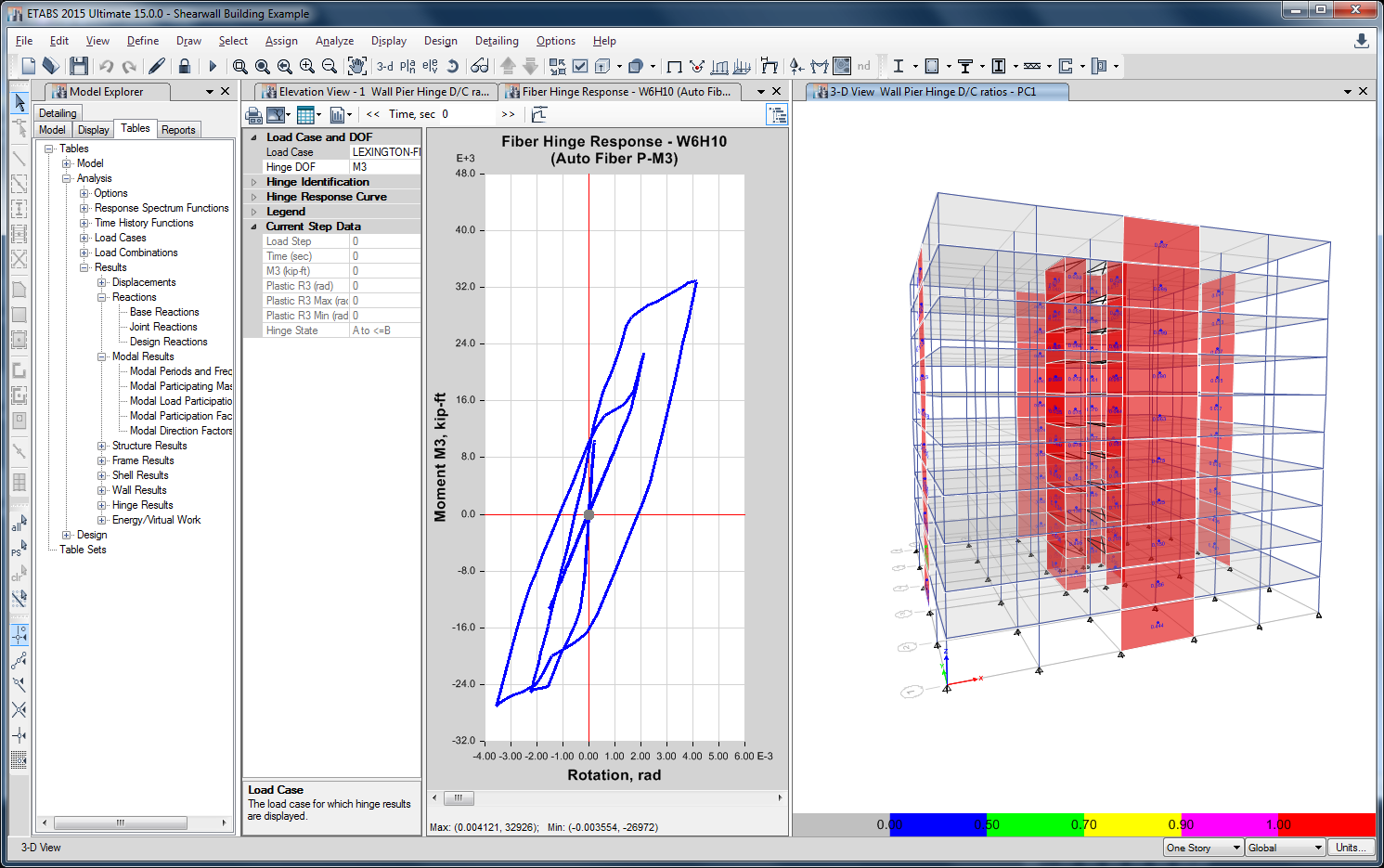

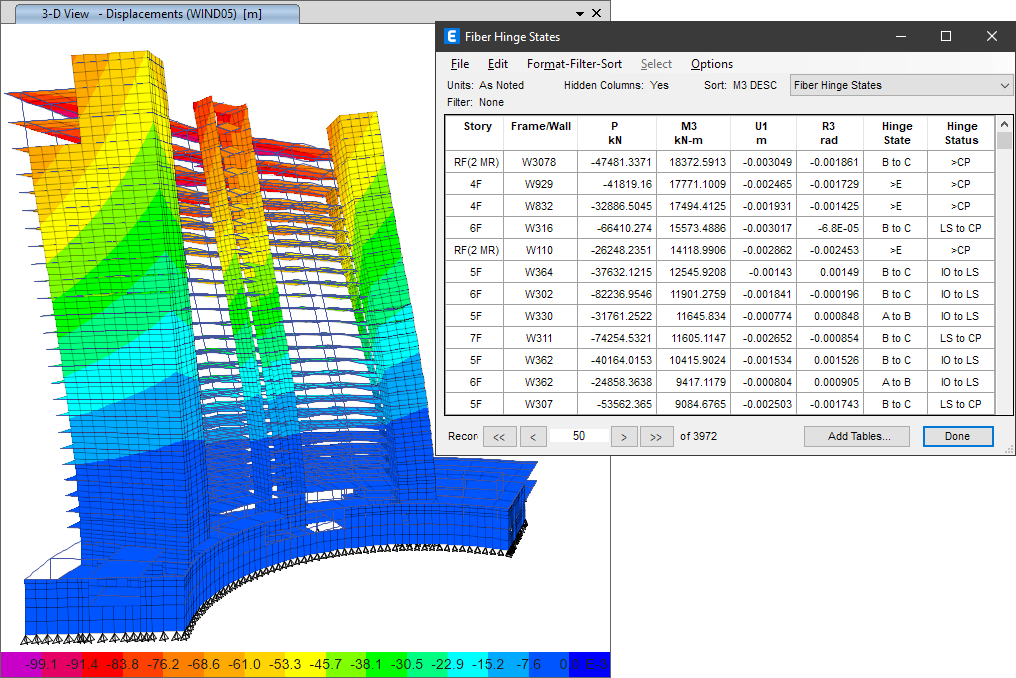

增加取消保存P-M2-M3框架鉸中單根纖維結果的選項。當不需要單根纖維的應力應變結果時,這可以顯著減少磁盤存儲空間。詳細的鉸結果仍然可以顯示,包括從纖維結果獲得的鉸塑性發展?fàn)顟B(tài)和鉸結果。

數據庫表格

對部分“分析結果”的數據庫表格進行了并行化,以提高在顯示或?qū)С鲞^程中的速度。這些數據庫表格包括:Joint Displacements(節點位移)、Joint Displacements – Absolute(節點位移-絕對值)、Joint Drifts(節點位移角)、Pier Forces(墻肢內力),Pier Force Status(墻肢內力狀態),Spandrel Forces (連梁內力)以及Spandrel Force Status(連梁內力狀態)。此外,在顯示或?qū)С鋈魏巍胺治鼋Y(jié)果”表格時,狀態欄都將顯示各個表的進度。進度條對于需要較長時間顯示或?qū)С龅谋砀穹浅S行А?

導入/導出

新增將ETABS中的非線性連接單元導入Perform3D的功能。這些連接單元包括:

  • 1. ETABS指數型阻尼器 > Perform3D粘滯阻尼器
  • 2. ETABS縫單元 > Perform3D縫單元
  • 3. ETABS鉤單元> Perform3D鉤單元

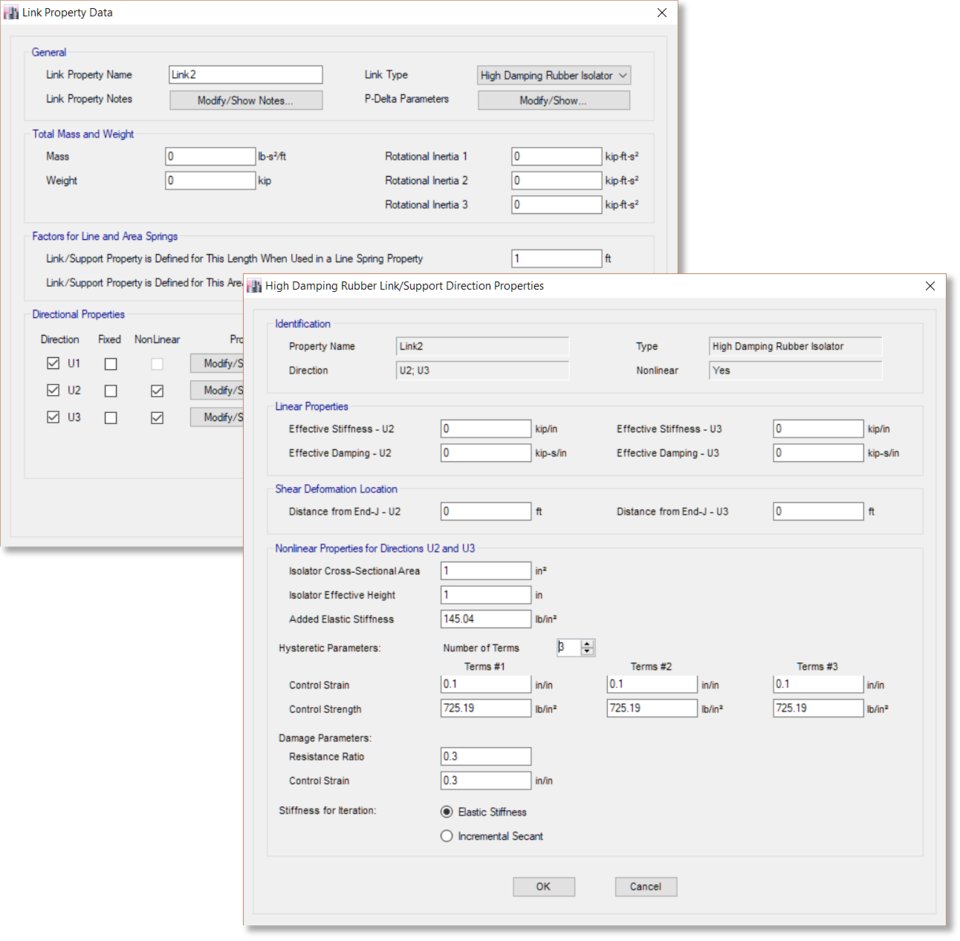

  • 4. ETABS橡膠隔震器 > Perform3D橡膠隔震器
  • 5. ETABS摩擦擺隔震器 > Perform3D摩擦擺隔震器

支持將ETABS模型中基于全局坐標系施加的殼均布面荷載導入Perform3D。這些荷載將以節點集中荷載的形式導入Perform3D中,作用在殼單元的從屬節點上。

支持將ETABS模型中被指定墻肢或連梁標簽的框架對象按照其標簽名稱導入Perform3D的不同對象組中。

支持將ETABS模型中的兩點和四點位移計導入Perform3D中。ETABS中的平動兩點位移計轉換為Perform3D中的軸向位移計(2節點)組件(Axial Strain Gage (2-node) components)。ETABS中的扭轉兩點位移計轉換為Perform3D中的梁型扭轉位移計(2節點)組件Rotational Gage, Beam Type (2-node) components。ETABS中的剪切四點位移計轉換為Perform3D中的剪切位移計(4節點)組件(Shear Strain Gage (4-node) components)。ETABS中的扭轉四節點位移計轉換為Perform3D中的墻型扭轉位移計(4節點)組件(Rotation Gage, Wall Type (4-node) components)。

云登錄許可
    軟件授權許可模式新增云登錄許可(Cloud Sign-in licensing):
  • 使用安全的用戶憑證訪問CSI軟件——不再需要激活密鑰
  • 連接互聯網即可訪問許可
  • 可以創建“許可組(License Groups)”以管理訪問許可的用戶
  • 可以遠程終止運行中的許可
  • 可以與身份提供者(IdP)聯合,允許用戶使用他們熟悉的公司憑證
中文版相關功能改進
  • 修復了鋼管混凝土柱設計細節中,剪跨與柱直徑比值a/D的輸出問題,正確識別主、次方向橫向力的作用。

發布日期:2023年11月9日

加載功能

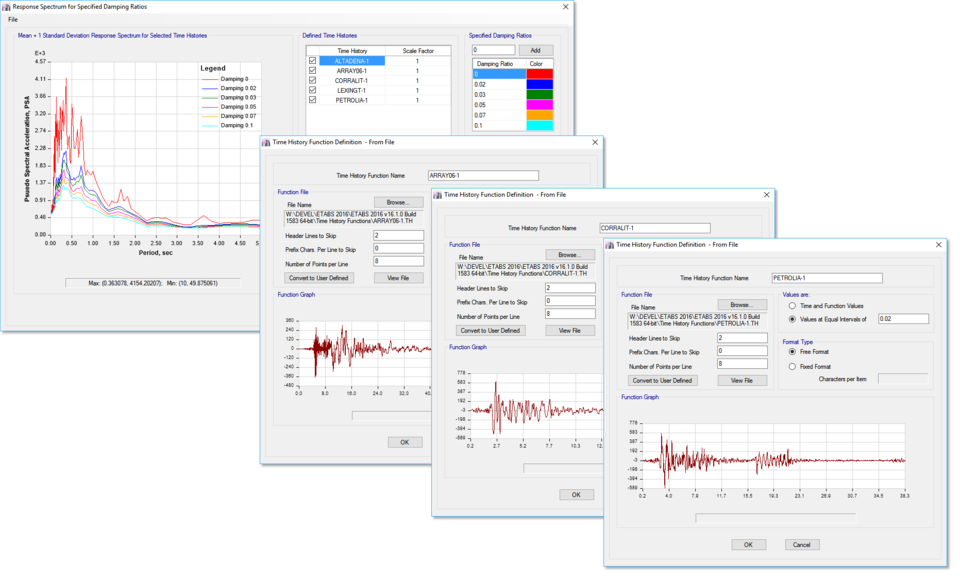

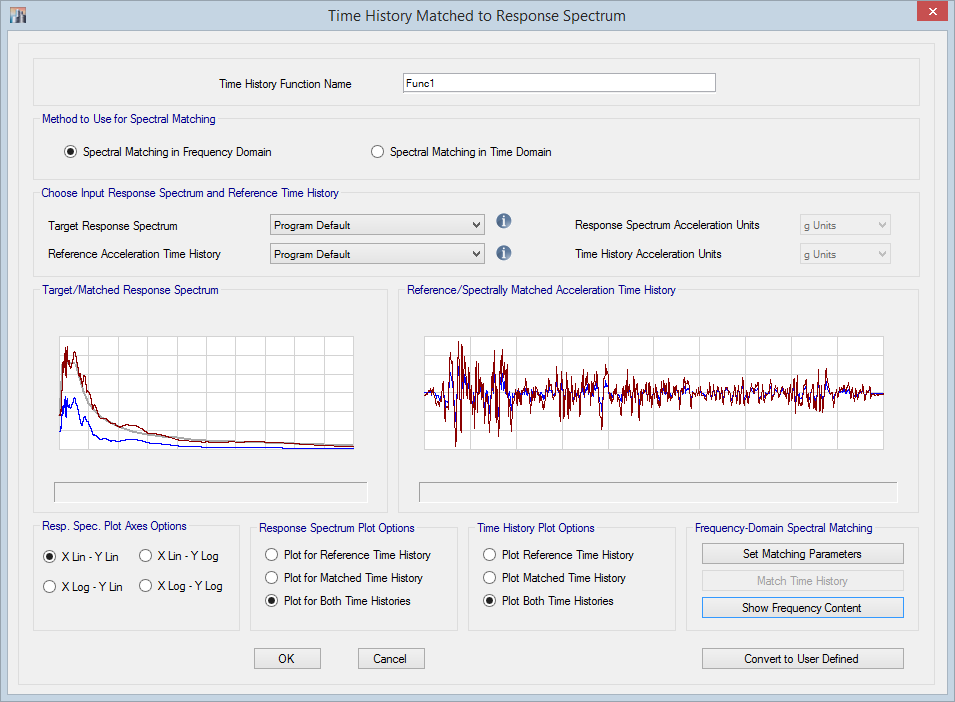

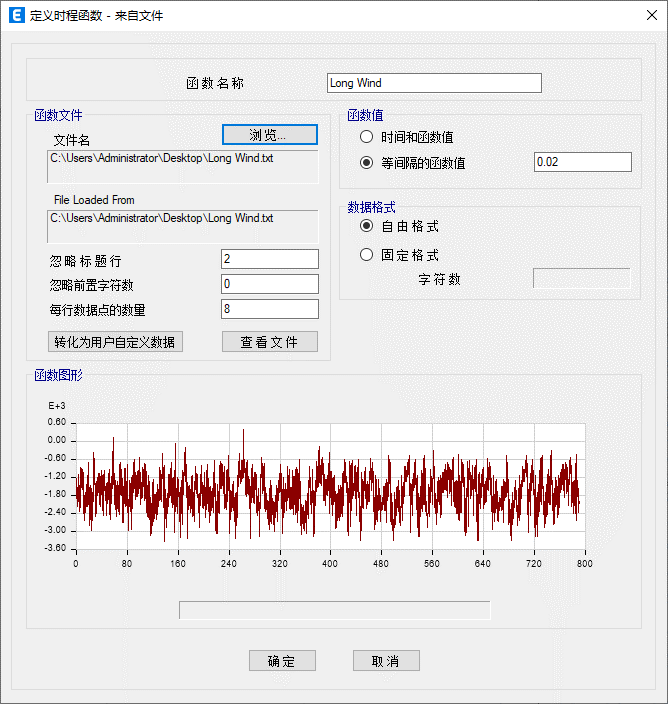

定義時程函數和反應譜函數功能得到進一步加強,包括以下幾方面:

  • 1. 在導入大型時程函數文件(例如風速記錄)過程中,提升了處理速度和存儲空間的效率;
  • 2. 在運行分析模型被鎖定后,可以增加或修改函數;
  • 3. 無論是在本地計算機上還是通過網絡讀取數據,都提供了更多的控制權來定位函數文件。
分析功能

對于大型分析模型和/或包含眾多長時程函數(例如風速記錄)的模型,優化了并行計算結果整理輸出的效率,旨在提高速度、降低內存使用,并優化磁盤IO。這將改善包含大量數據的表格輸出和耗時較長的圖形顯示。

設計功能

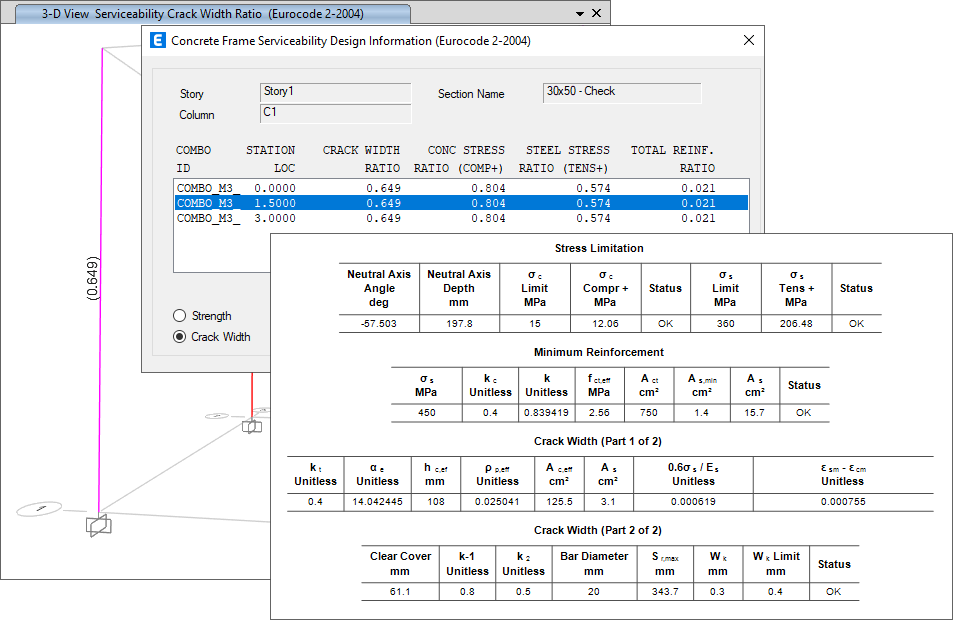

新增基于歐洲規范Eurocode 2-2004和意大利規范NTC 2008的混凝土構件裂縫寬度驗算,可用于正常使用極限狀態下梁的抗彎設計以及柱的配筋設計或校核。程序?qū)⒂嬎懔芽p寬度、混凝土應力和鋼筋應力,并將其與歐洲規范Eurocode 2-2004中規定的限值進行比較。

詳圖功能DETAILING

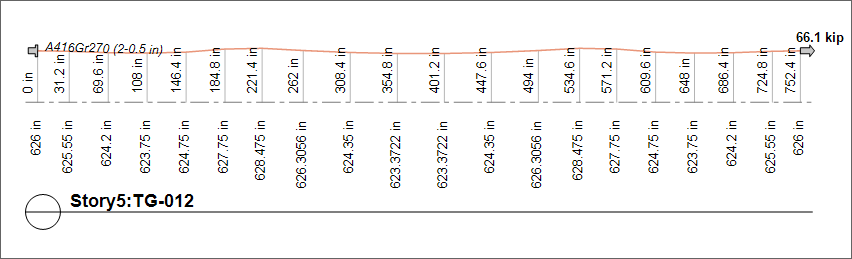

新增在板和梁詳圖圖紙中顯示預應力鋼束縱剖面的功能。在之前的版本中,鋼束縱剖面只能在視圖窗口的詳圖中顯示,無法在用于打印和/或?qū)С龅膱D紙中顯示。

中文版相關功能改進
  • 1. 中國材料庫新增基于《高強鋼結構設計標準JGJ/T 483-2020》的高強鋼材料。
  • 2. 修復了鋼構件顯示其截面類別出錯的問題。
  • 3. 修復了當柱頂標高不同時,對柱頂端的識別問題。這會影響柱內力調整系數的取值。
  • 4. 更新了混凝土構件的內力調整系數。對于一級框架柱移除其冗余的剪力調整系數1.1,對于轉換柱移除部分情況下冗余的
    調整系數1.1。相應地,更新了中國規范技術手冊的相關內容。
  • 5. 修復了鋼管混凝土柱內力調整系數的顯示與覆蓋項不匹配的問題。
  • 6. 修復了鋼管混凝土柱設計細節導出Word文檔出錯的問題。
  • 7. 修復了剪力墻內力調整系數未自動計算的問題。

發布日期:2023年5月6日

詳圖功能

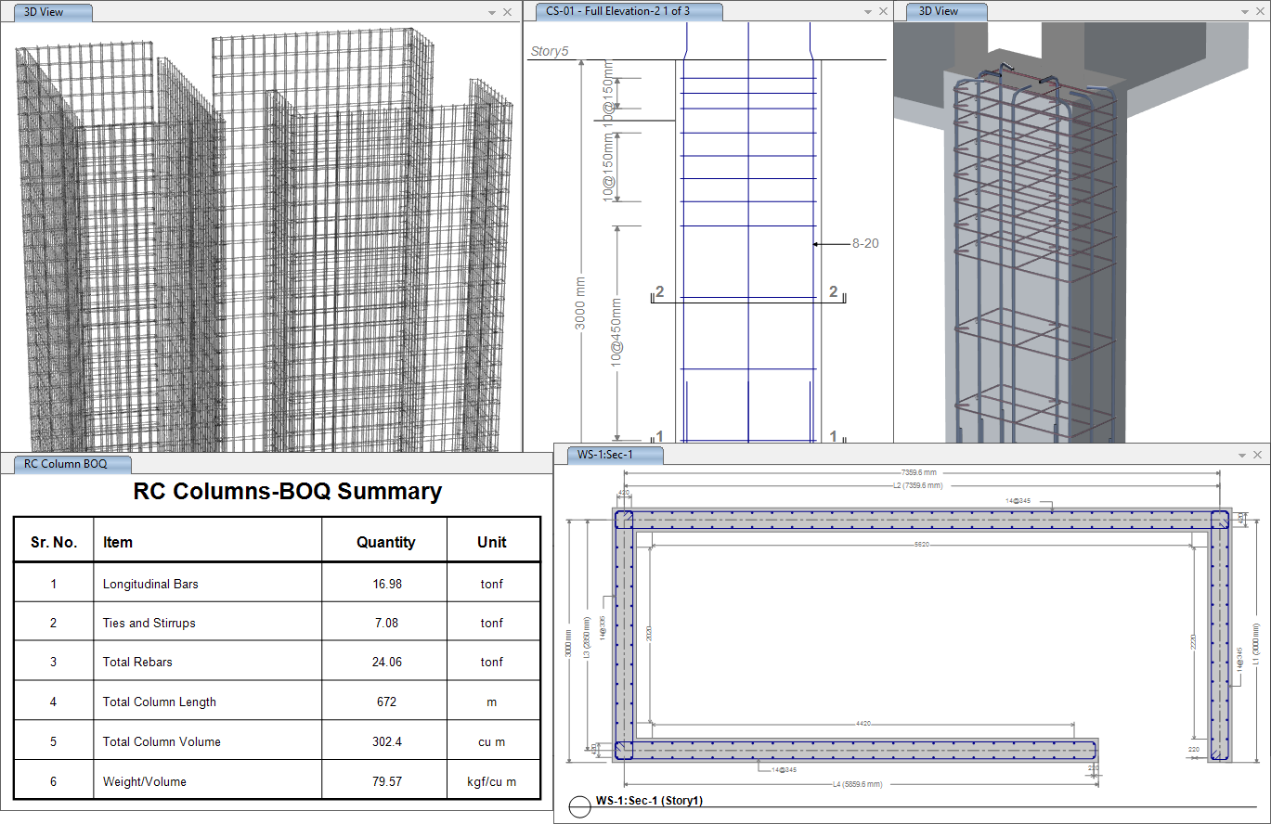

在ETABS的菜單欄中,增加“詳圖”主菜單。通過該菜單欄中的命令,可以完成混凝土和鋼結構的詳圖設計以及圖紙示意圖的生成和管理。該功能還可以處理多個塔樓的詳圖設計。

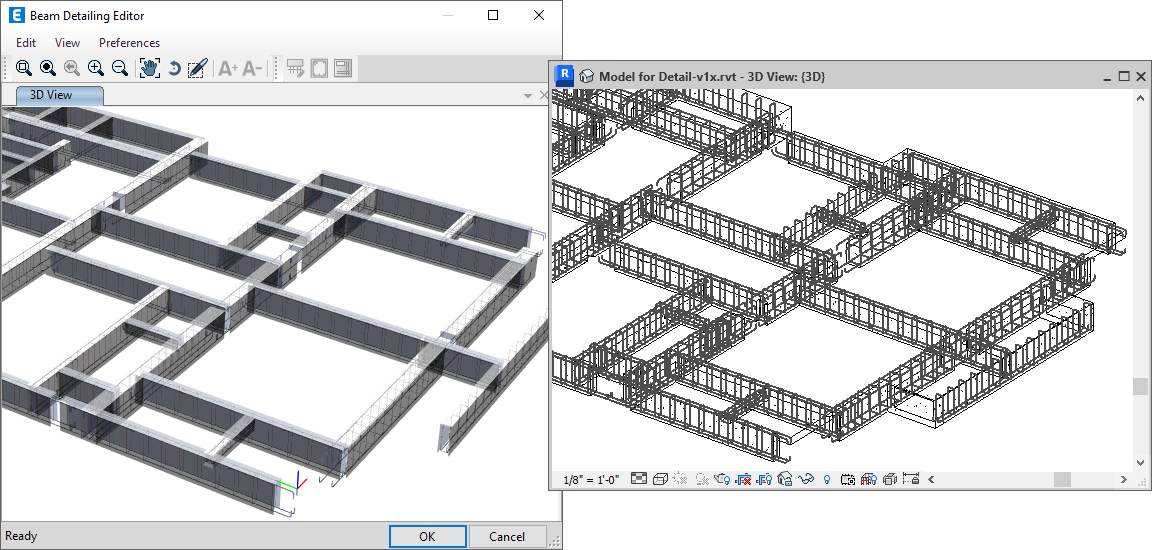

現在可以通過CSiXRevitTM 2023插件將ETABS中梁、樓板、柱子和墻體的配筋信息導出到Autodesk? Revit? 2023中。

結構模型

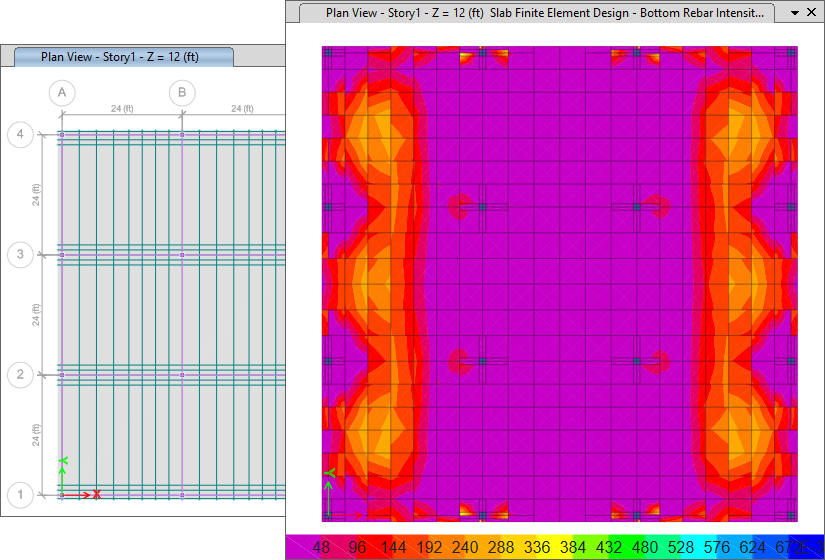

在基于有限元的樓板設計和開裂樓板撓度分析(短期和長期)中,ETABS現在可以考慮從屬面積范圍內預應力鋼筋的影響。

加載功能
  • 新增了基于加拿大規范NBCC 2020的自動風荷載、自動地震荷載和反應譜函數。

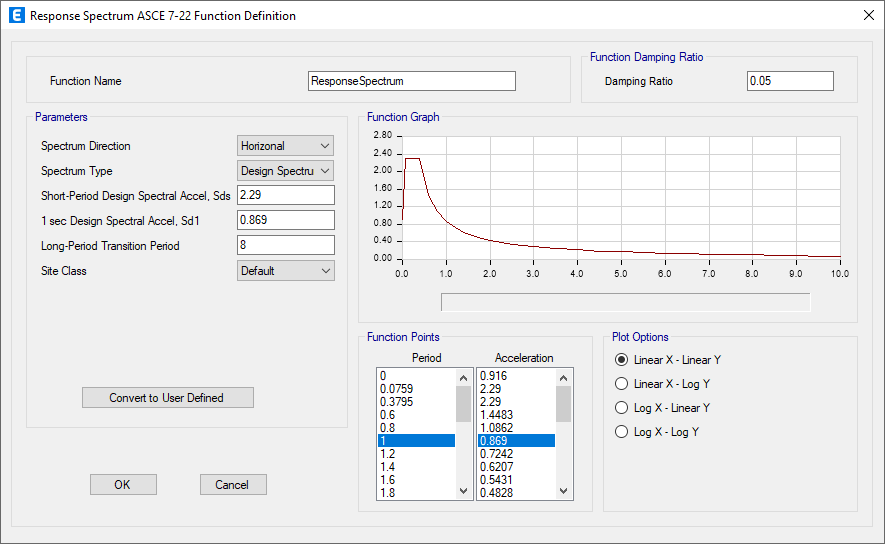

  • 新增了基于美國規范ASCE 7-22的自動風荷載、自動地震荷載和反應譜函數?,F(xiàn)在對虛梁和虛面指定荷載,無論是沿著局部軸方向還是全局坐標系的任意方向,ETABS均可以將其傳遞到相應的樓板。在之前的版本中,只有重力方向上的荷載可以進行傳遞。

設計功能

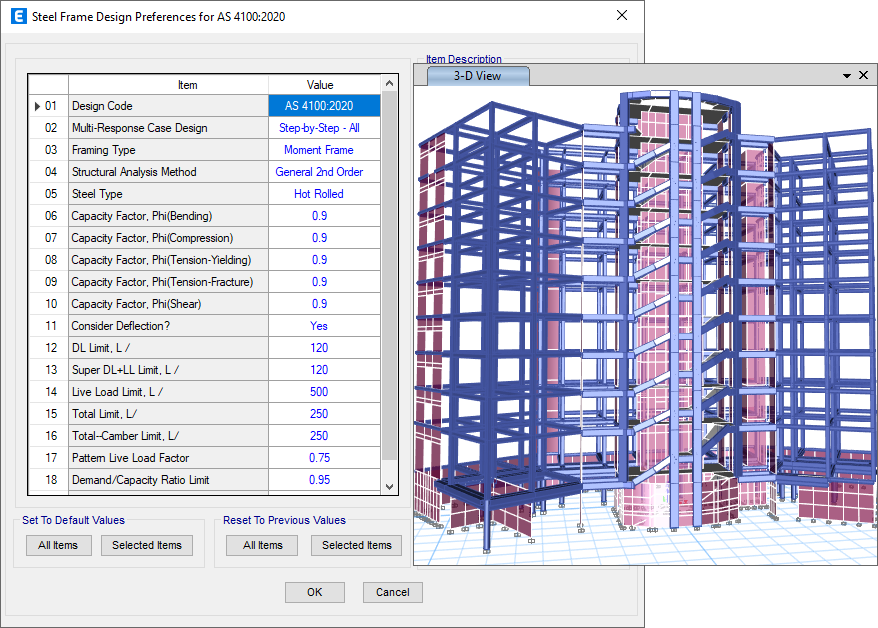

新增基于澳大利亞規范AS 4100:2020的鋼框架設計。

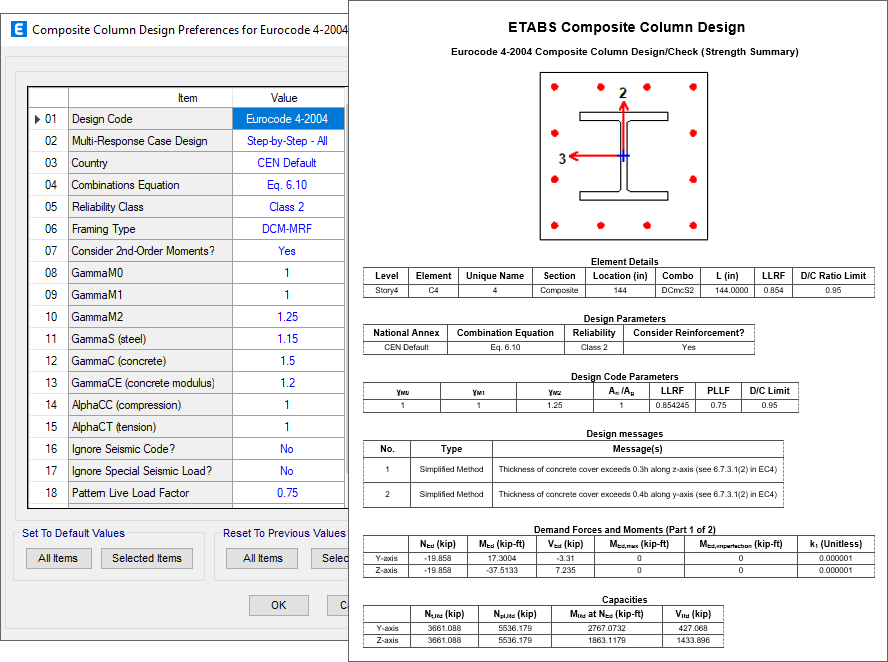

  • 新增基于歐洲規范Eurocode 4-2004的組合柱設計。

輸出與顯示

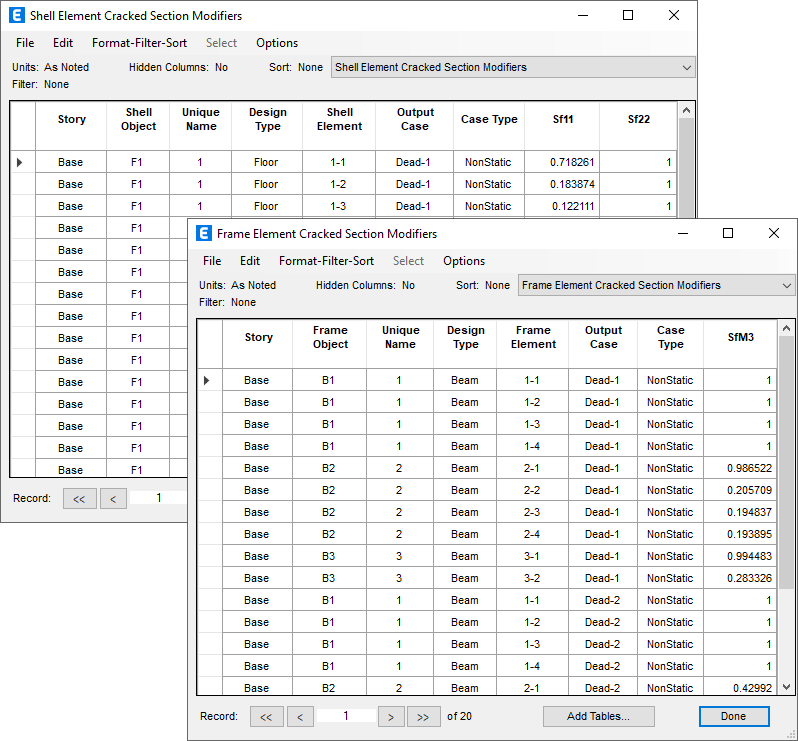

新增框架和殼對象的開裂截面修正系數輸出表格。

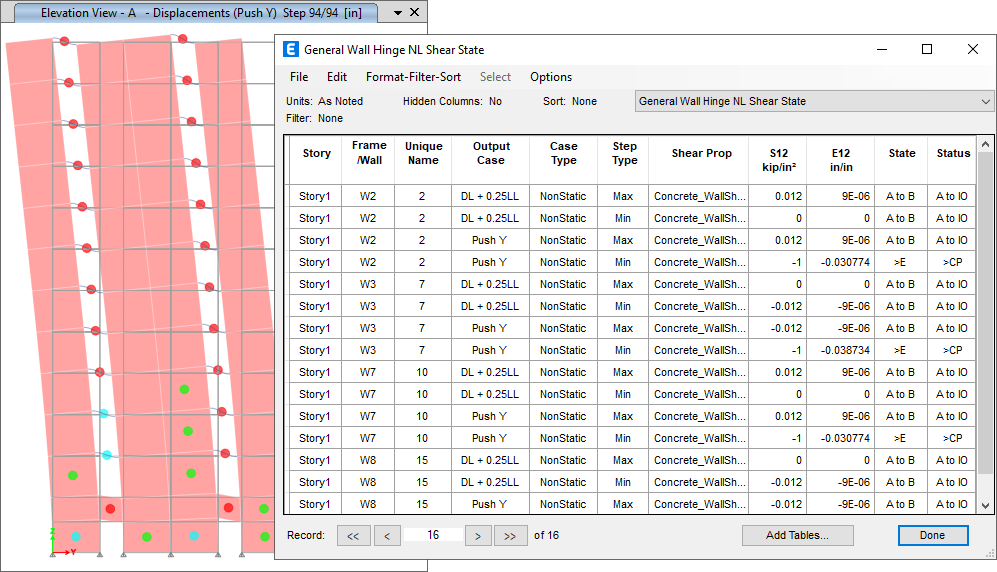

  • 通用墻鉸的非線性剪切材料的性能狀態,可以通過數據庫表格輸出,或在變形圖、性能校核結果中查看。

數據庫表格

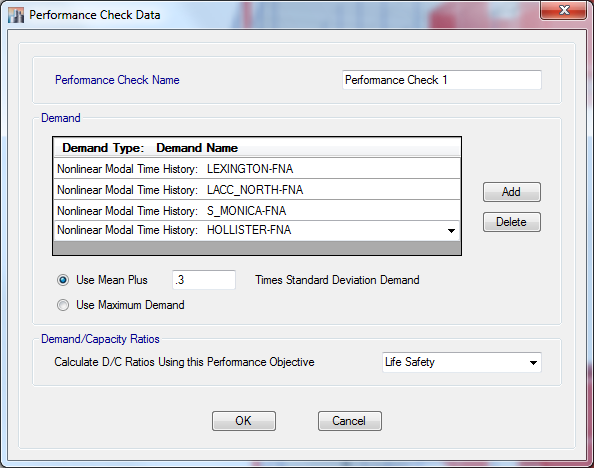

  • 用戶可以在模型鎖定的狀態下,對性能校核的定義進行編輯,并選擇相關的表格進行查看。
API功能

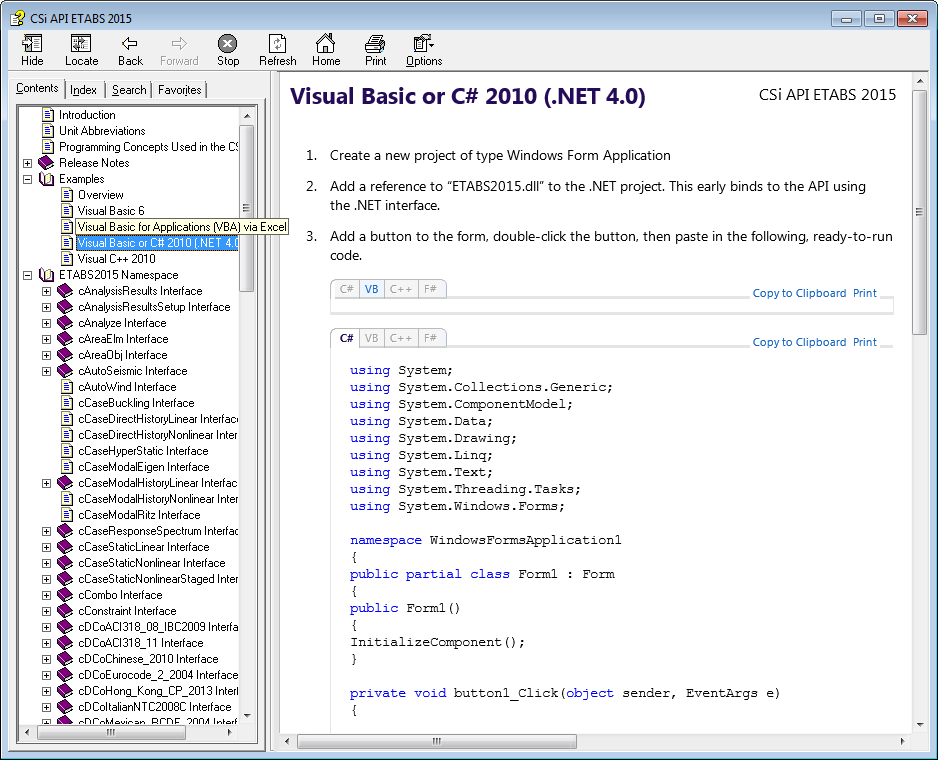

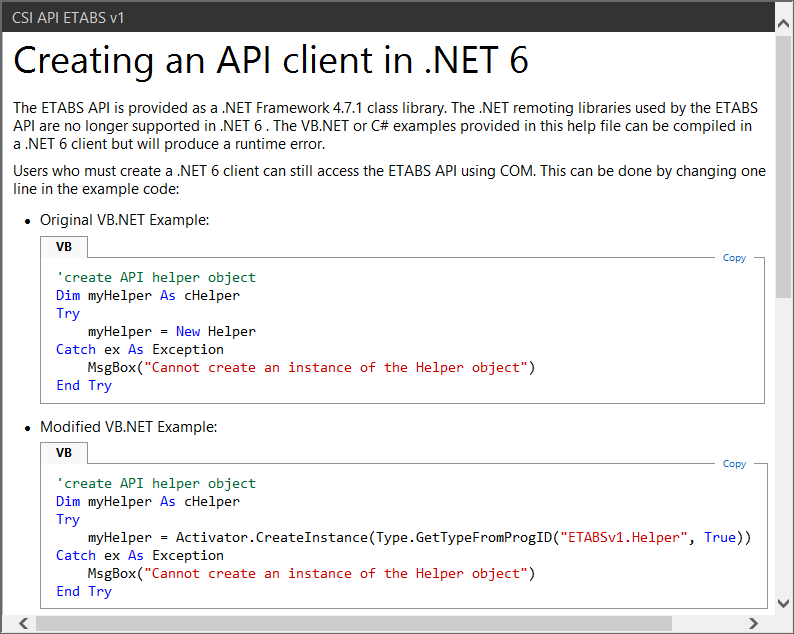

  • 新增支持.NET 6,在“Key Concepts”文件夾中提供了相關幫助文檔。

中文版相關功能改進
  • 1. 修復了計算墻肢軸壓比時軸力的取值問題。
  • 2. 修復了數據表格輸出時部分內容不完整的問題。之前由于受到輸出中文版結果總信息報告的影響,導致在表格輸出時,部分表格的工況信息不全。該問題已修復,中文版與國際版表格輸出內容相同。
  • 3. 新增介紹“墻鉸”的中文技術文檔。
  • 4. 完善界面翻譯及中文技術報告。

發布日期:2022年9月14日

結構模型

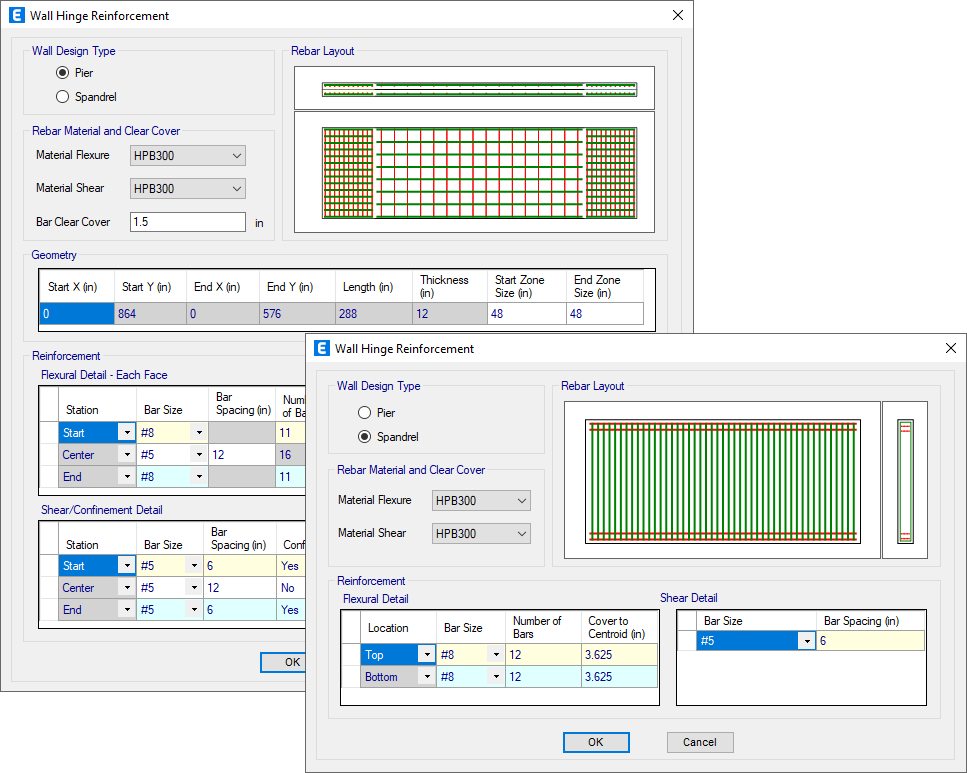

剪力墻的墻鉸配筋選項可針對墻肢和連梁指定特定的鋼筋布置方式。即指定墻鉸配筋時,可以選擇配筋類型是墻肢或連梁,再具體定義其布筋方式。

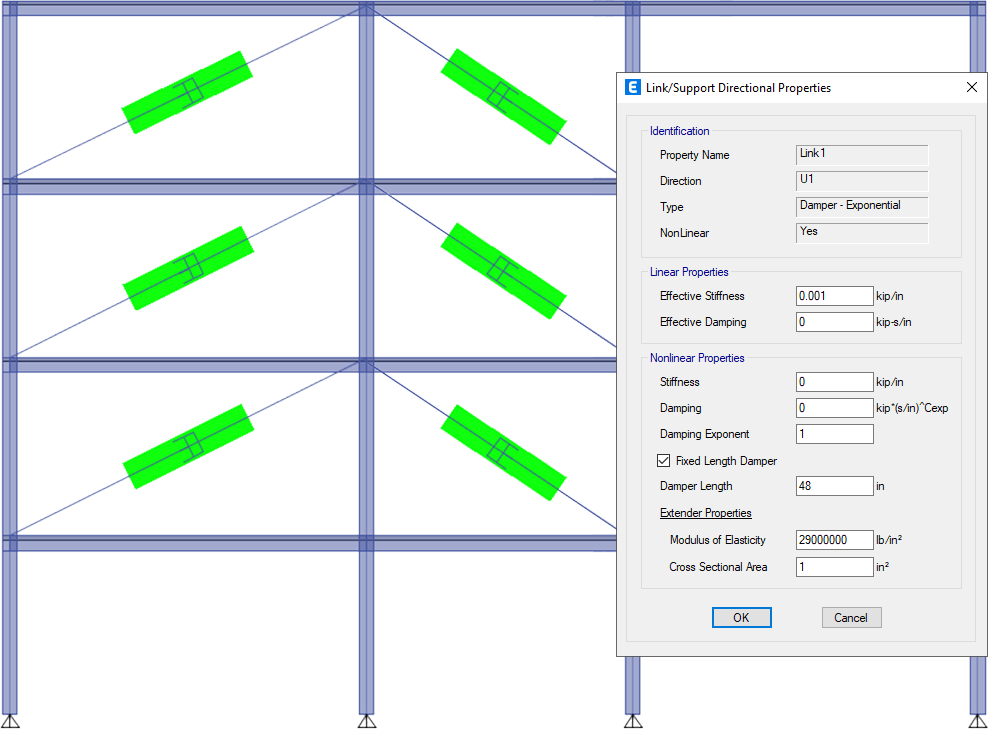

指數型和雙線性的粘滯阻尼器針對連接單元的軸向自由度U1新增“固定長度的阻尼器”選項,固定長度的阻尼器和可變長度(連接單元的總長度減去阻尼器的固定長度)的線性彈簧串聯,用戶可指定線性彈簧的彈性模量和橫截面面積。該功能可用于粘滯阻尼器彈性段的模擬。

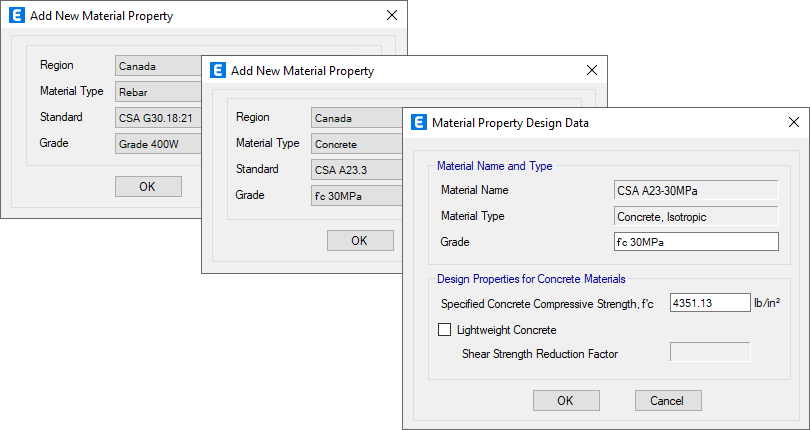

新增基于加拿大規范的內置材料庫,包括CSA G40.20-13/G40.21-13鋼材、CSA A23.3混凝土和CSA G30.18:21鋼筋。

分析功能
  • 對于定義了非線性階段施工荷載工況以及包含大量邊約束的面對象的模型,生成分析模型的速度顯著提升。

設計功能

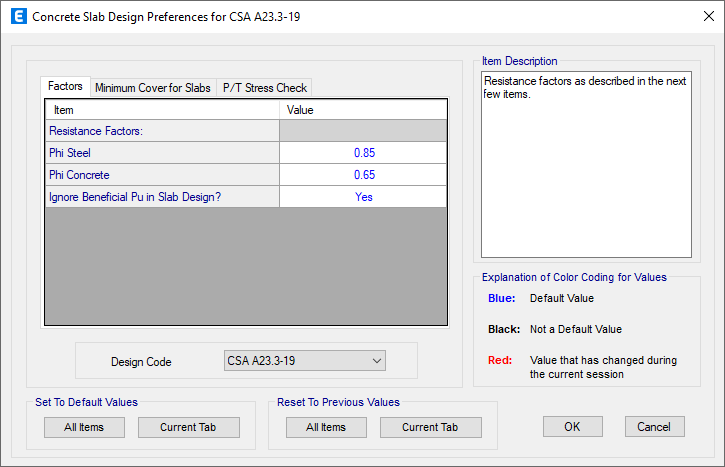

  • 新增基于加拿大規范CSA A23.3-19的鋼筋混凝土板和后張拉預應力混凝土板設計。

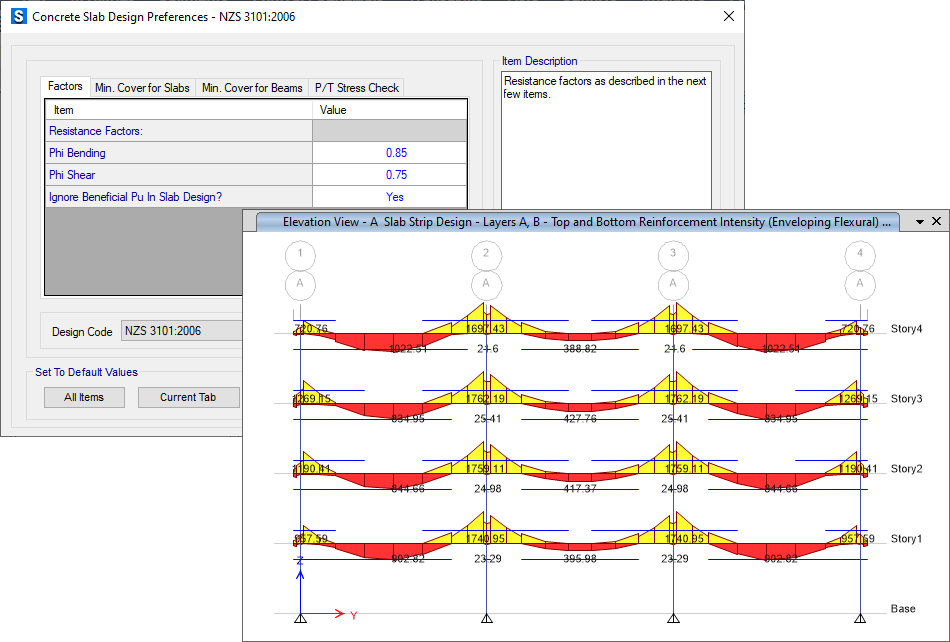

基于新西蘭規范NZS 3101-06的鋼筋混凝土板和后張拉預應力混凝土板設計支持修訂項1~3。

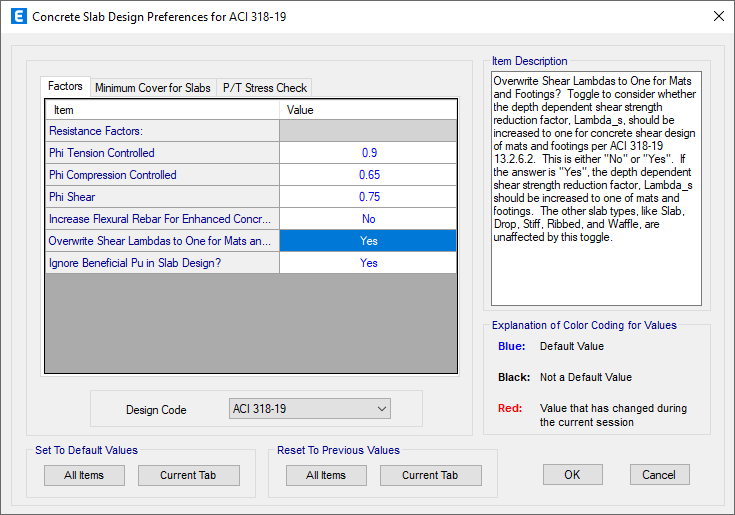

在基于美國規范ACI 318-19的混凝土板設計的設計首選項中,新增針對“筏板基礎和獨立基礎的抗剪強度折減系數λs”的覆蓋項。選擇“Yes”,ETABS可根據ACI 318-19 13.2.6.2對筏板基礎和獨立基礎的厚度相關的抗剪強度折減系數取為1.0。

加載功能

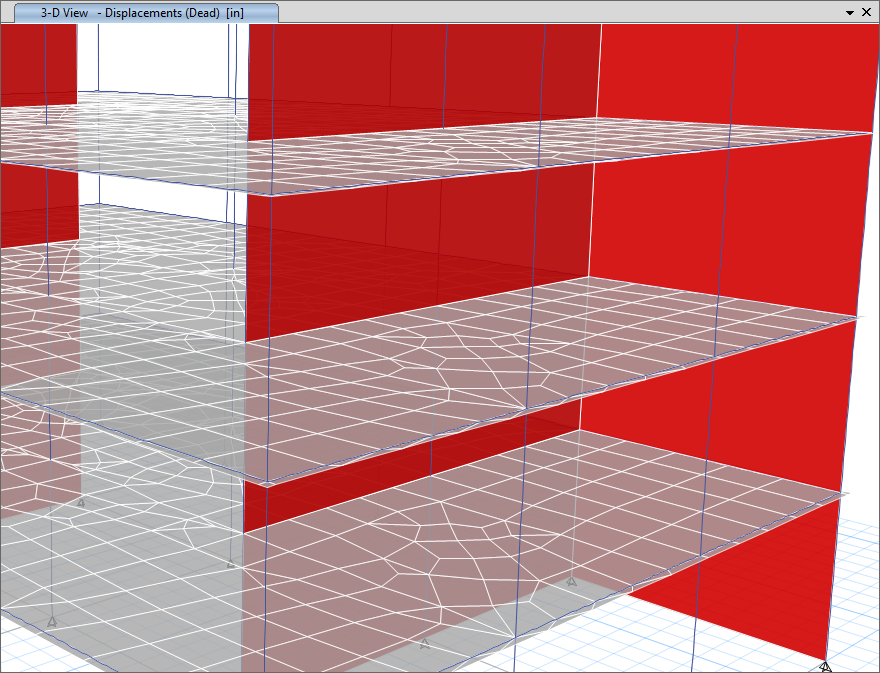

  • 重疊區域的面對象可自動疊加其溫度荷載,早期版本中的樓板溫度荷載不影響重疊的托板
輸出與顯示

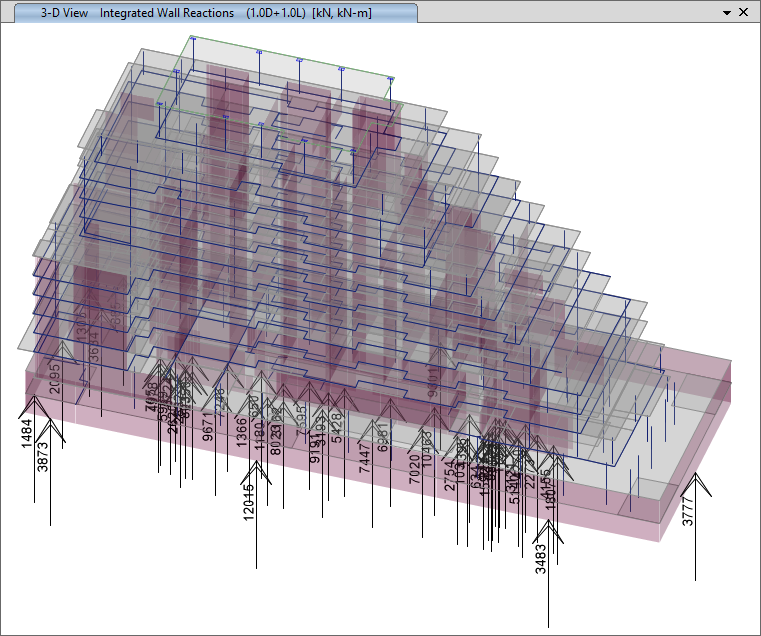

支持以圖形顯示和數據庫表格的方式查看墻肢總反力。

API功能

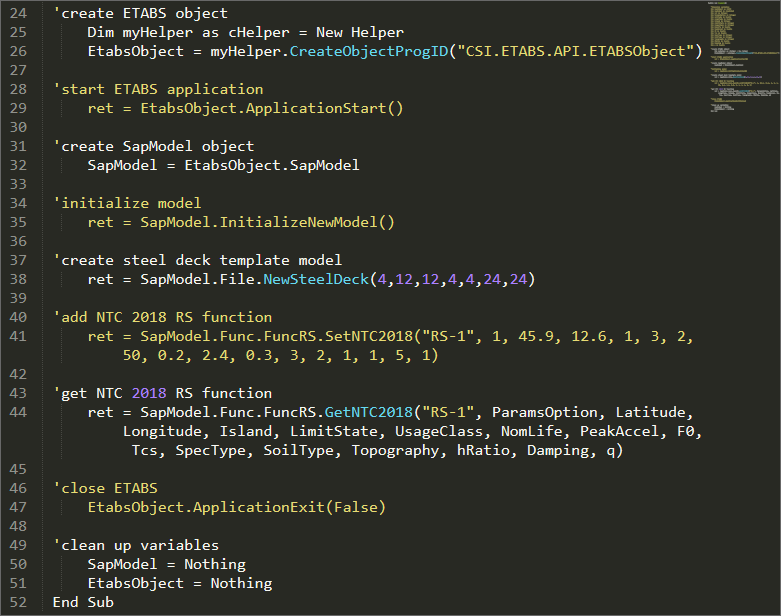

  • 新增的API函數可獲取或設置以下參數:

  • 1. 意大利規范NTC 2018反應譜函數的參數
  • 2. 加拿大鋼結構規范CSA-S16-19的設計首選項和設計覆蓋項
  • 3. 采用特征向量法或里玆向量法的模態工況的參數

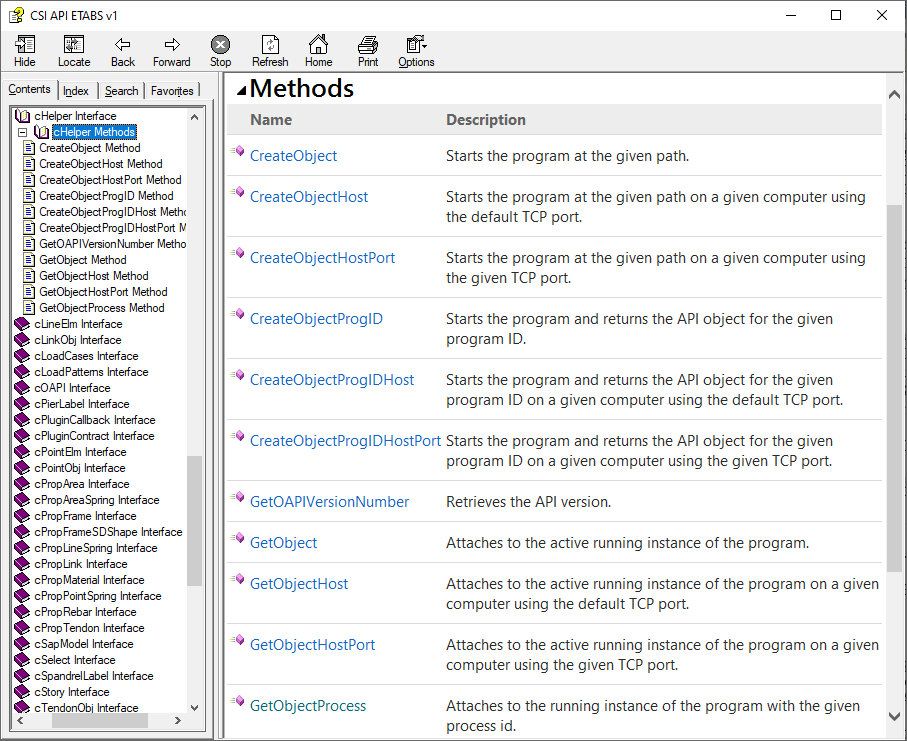

  • 其它的API新增功能:

  • 1. 根據進程ID號關聯正在運行的任意ETABS實例
  • 2. 在工具菜單中新增“設置為激活的API實例”命令

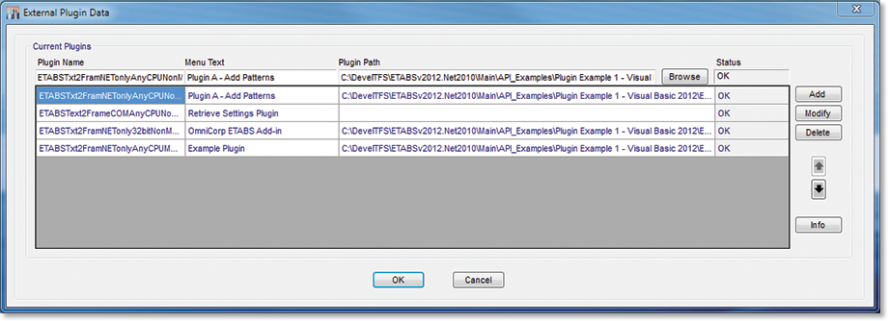

  • 3. 新增交互界面cPluginContract簡化插件開發流程
  • 4. 采用深層嵌套循環連接屬性和方法時,外部 .NET客戶端調用API的速度顯著提升
中國規范相關的設計功能改進
  • 1. 更新了中國規范型鋼截面庫文件,修復了之前發現的問題,新增了47個截面,涉及工字鋼、T型鋼、角鋼和鋼管截面
  • 2. 更新了“中國設計規范技術報告”
  • 3. 補充了單軸對稱壓彎鋼構件平面外穩定驗算的細節信息
  • 4. 修復了鋼構件箱形截面剪應力計算的問題
  • 5. 完善了設計細節中鋼筋混凝土受壓構件計算長度的輸出
  • 6. 修復了墻肢穩定驗算的問題
  • 7. 移除了樓板設計首選項中“裂縫等級”一項,目前中國規范不涉及該內容

發布日期:2022年4月22日

結構模型

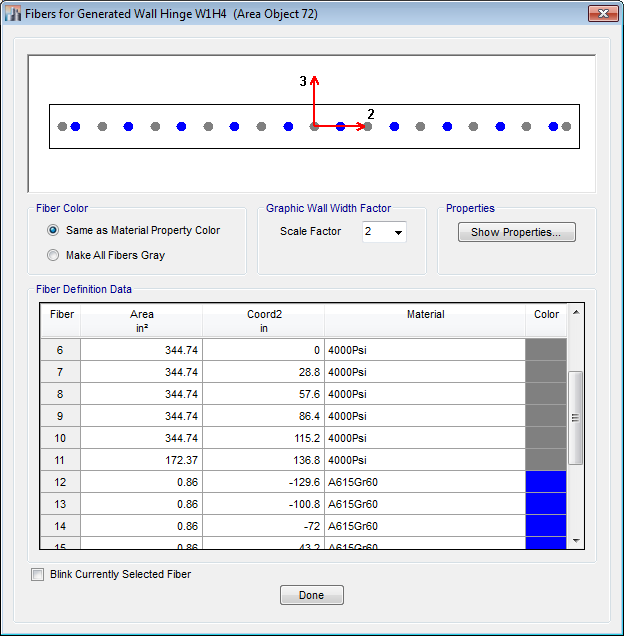

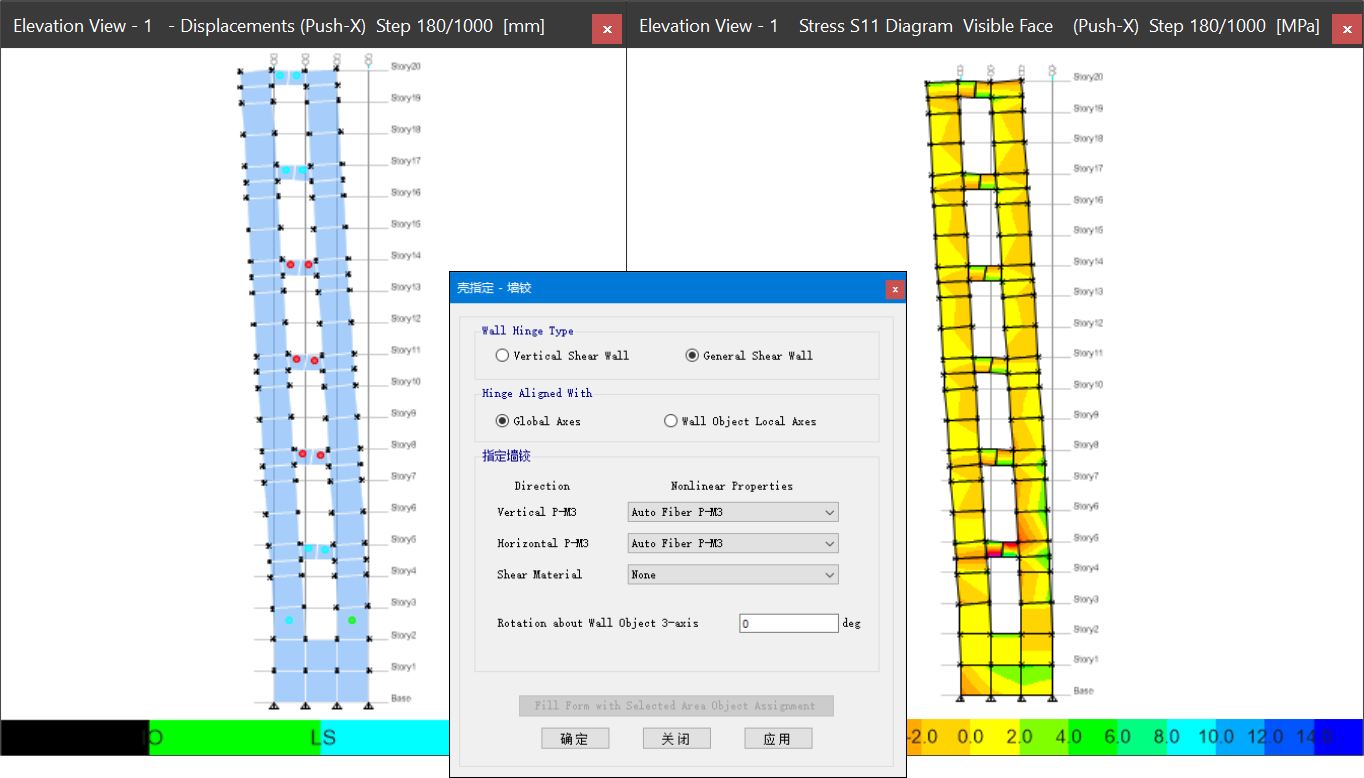

新增通用剪力墻鉸,類似于Perform3D的general wall element。該墻鉸由一對正交的P-M3纖維鉸和剪切材料組成,通用剪力墻鉸可用于墻肢或連梁,模擬一些復雜的墻體受力,比如連梁或形狀、開洞不規則的墻體。通用剪力墻鉸可用于非線性靜力分析、階段施工分析和直接積分法的動力時程分析。

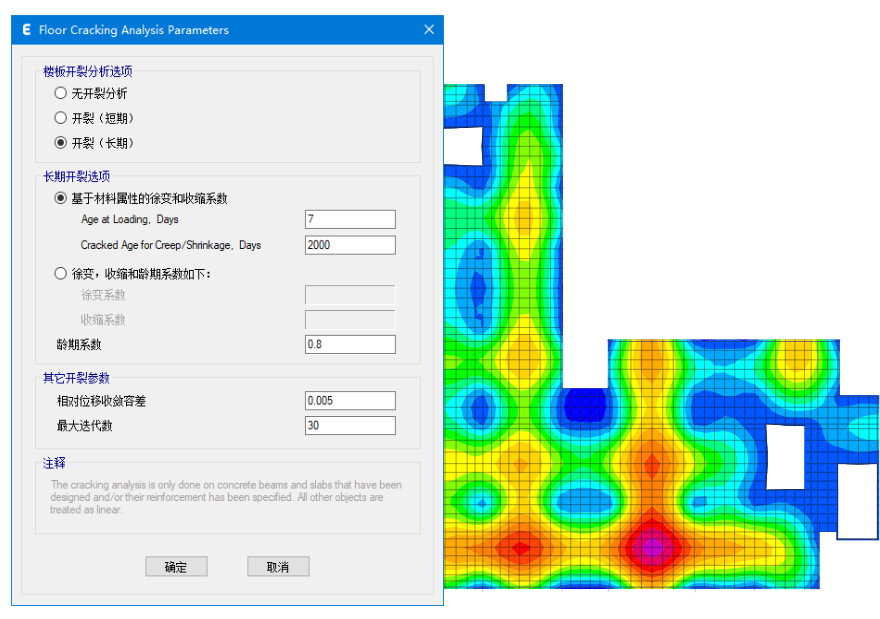

長期開裂分析支持用戶自定義混凝土加載齡期,早期版本假設該齡期恒為7天。

結構設計

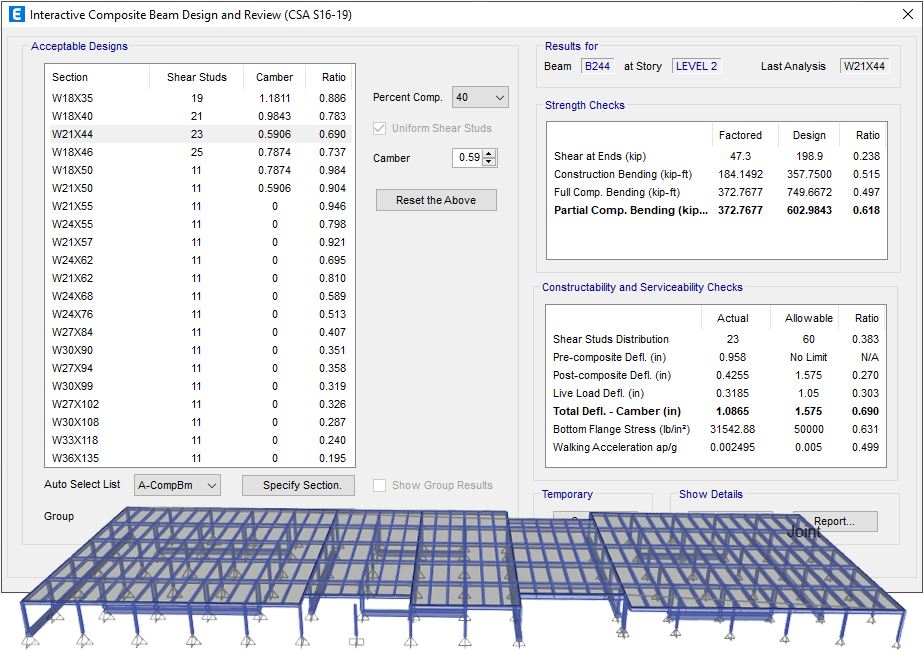

新增基于加拿大規范CSA A23.3-19的混凝土框架設計和基于CSA S16-19 的鋼框架設計及組合梁設計。

數據文件

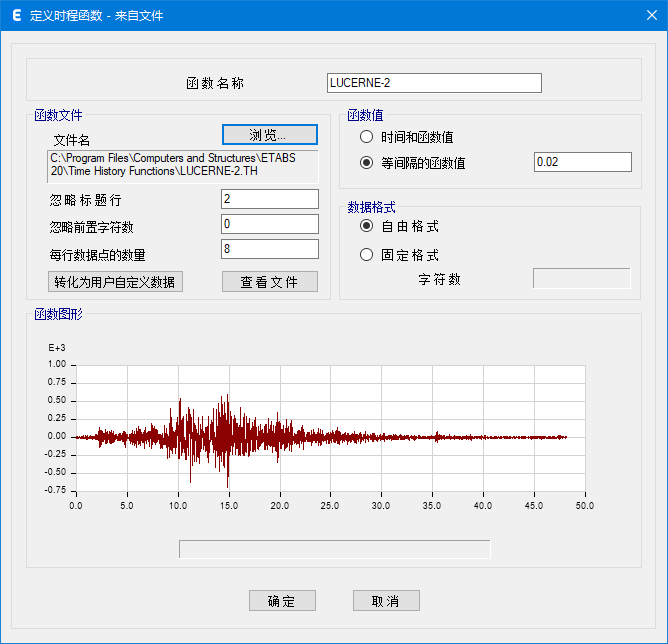

對于以外部數據文件定義的時程函數,當數據點的數量眾多時,ETABS的處理速度顯著提高。

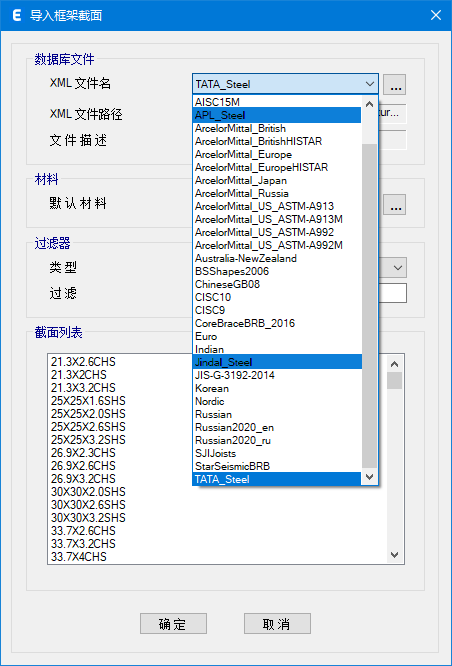

新增基于印度規范的型鋼截面庫:TATA,Jindal和APL。

發布日期:2022年2月15日

結構模型

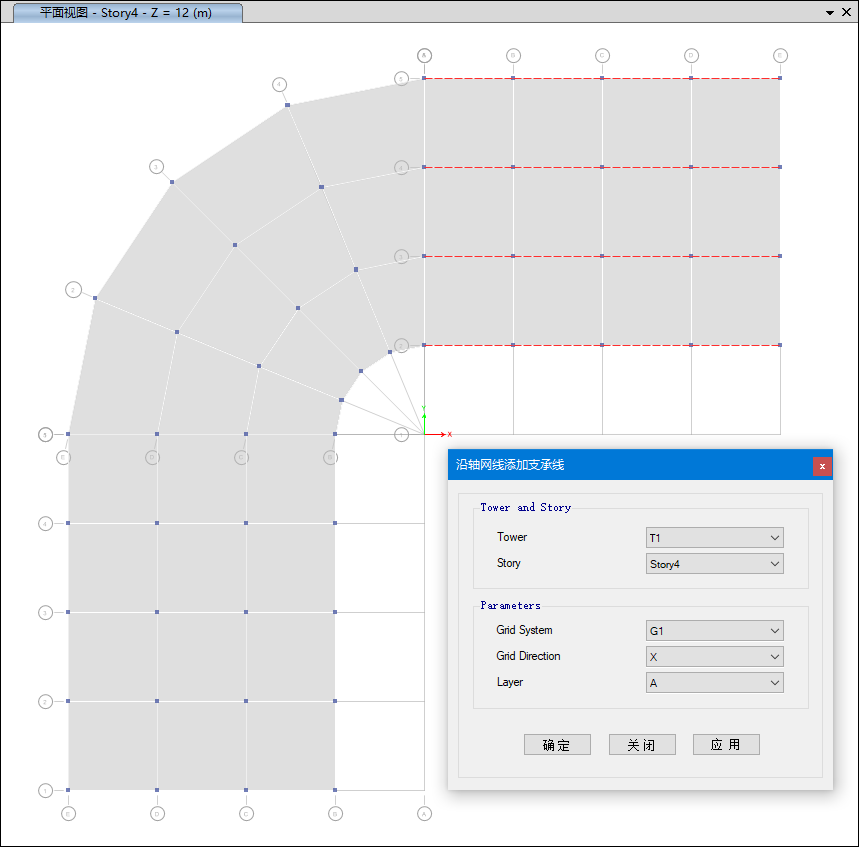

新增支承線功能,以便于更快地創建設計板帶、鋼束和板塊。
可以在屏幕窗口中直接繪制和編輯支承線,也可以沿軸網線自動生成。

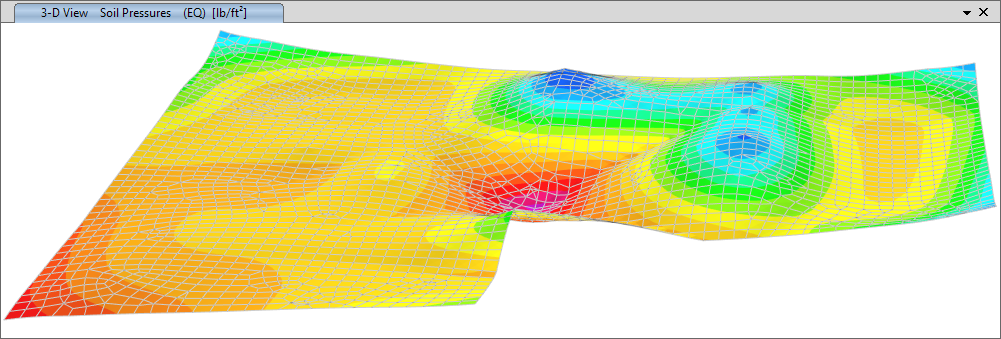

板塊(Slab panels)是一種新型的建模對象,它可以基于軸網或支承線自動生成,也可以由用戶繪制。它們依附在樓板體系,借助板塊可以施加用于分析活荷載不利布置的活荷載分布樣式,也可用于提取中間板塊位移和土壓力的數據報告。

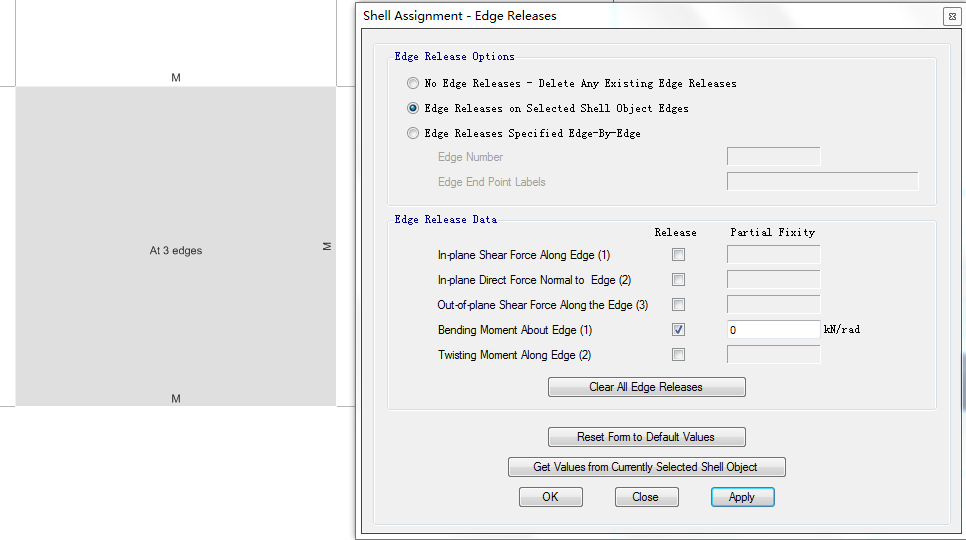

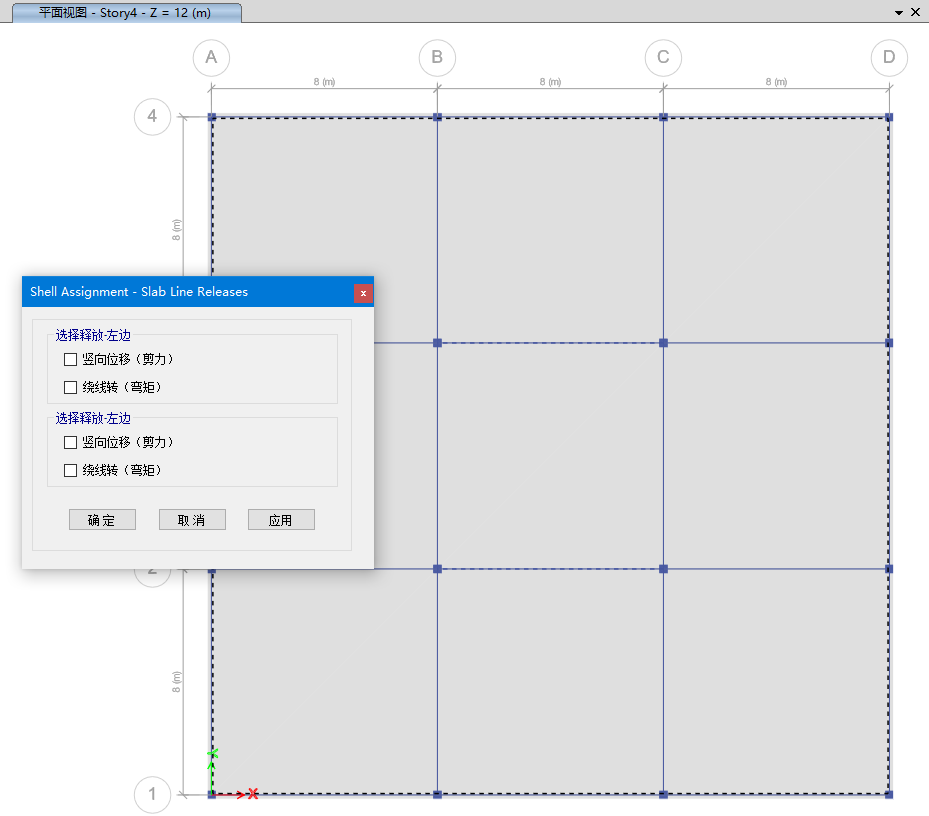

現在可以沿板對象內的線指定彎矩和剪力釋放。之前只能沿板對象的邊界指定釋放。

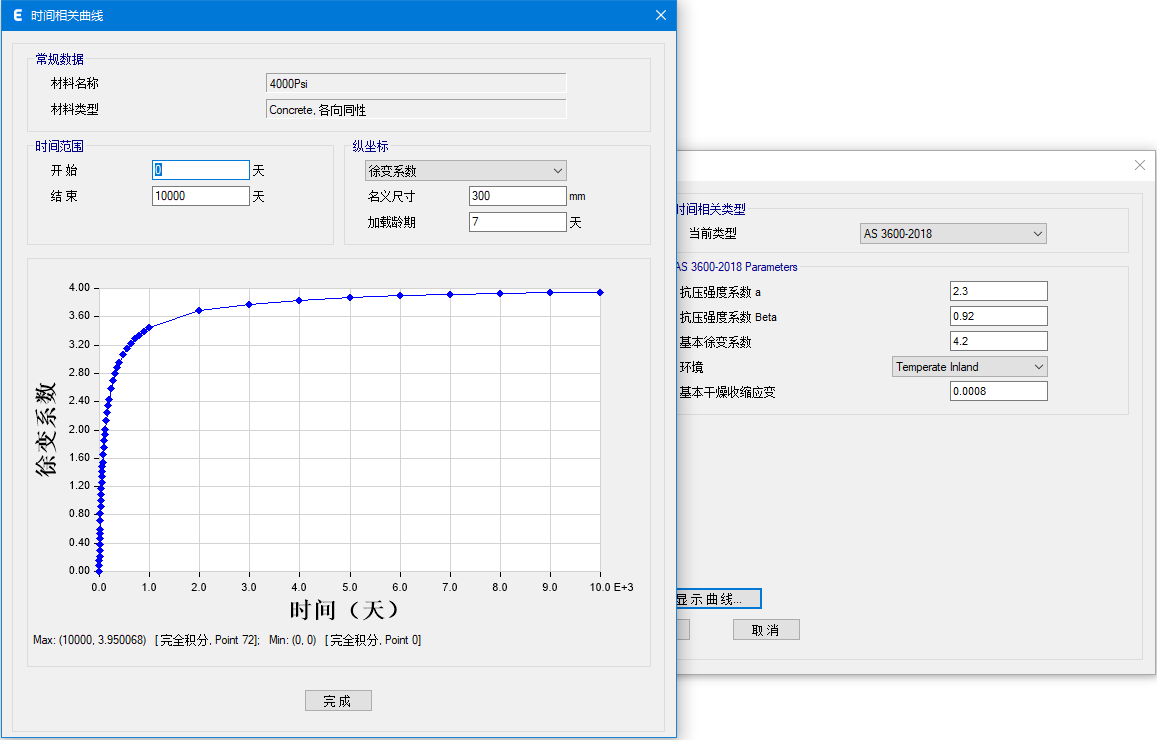

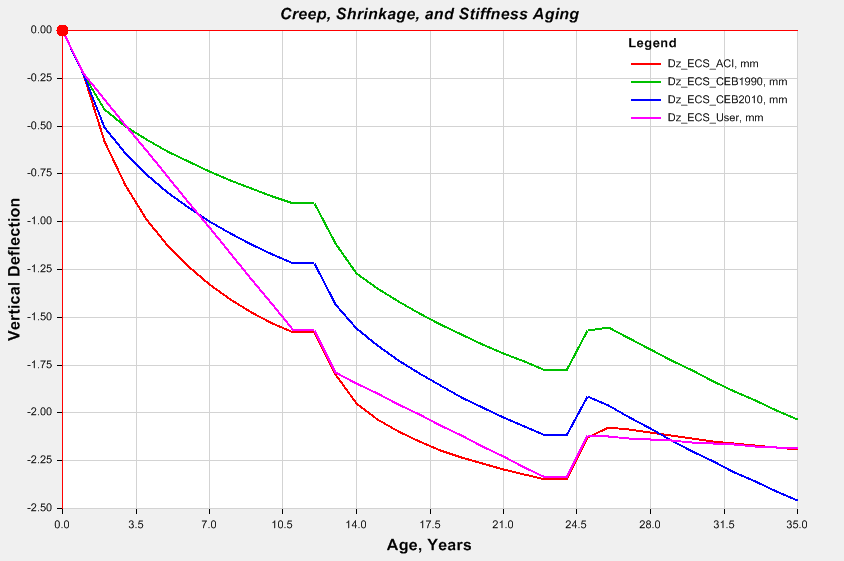

新增基于澳大利亞規范AS3600-2018的混凝土?xí)r間相關屬性,包括徐變、收縮和隨齡期變化的剛度。

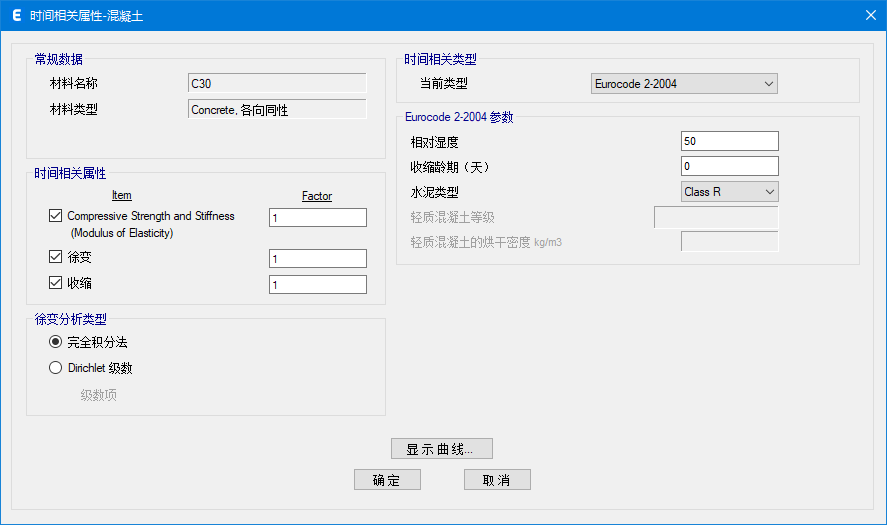

現在可以將比例因子應用于材料的時間相關屬性——徐變、收縮和剛度——允許對特殊情況下的行為進行更多控制。

加載功能

樣式活荷載現在可以作為一種荷載類型使用,允許手動將活荷載指定到結構的不同區域,并在荷載組合中自動變化以產生最大響應。

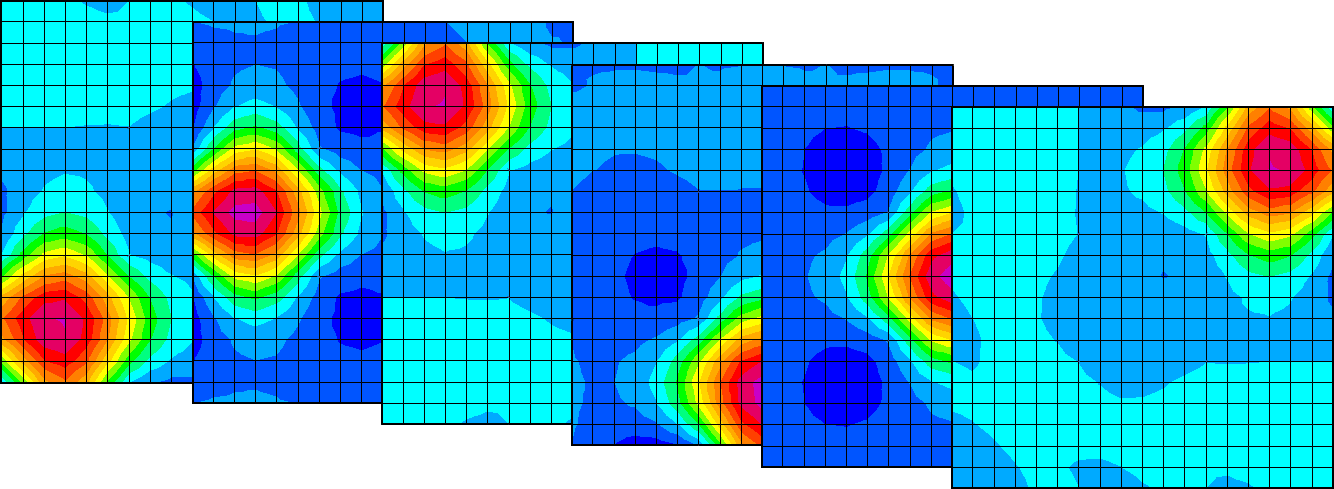

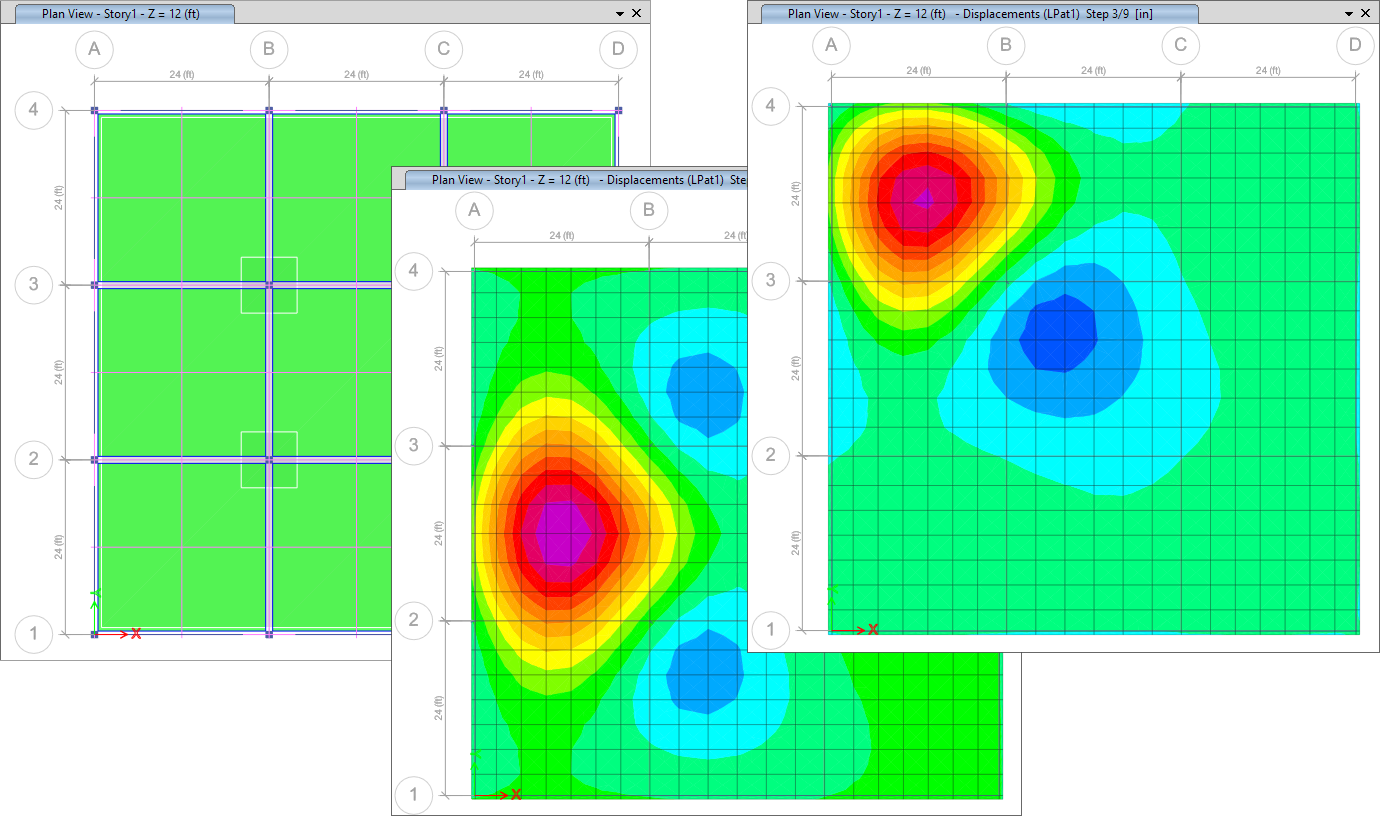

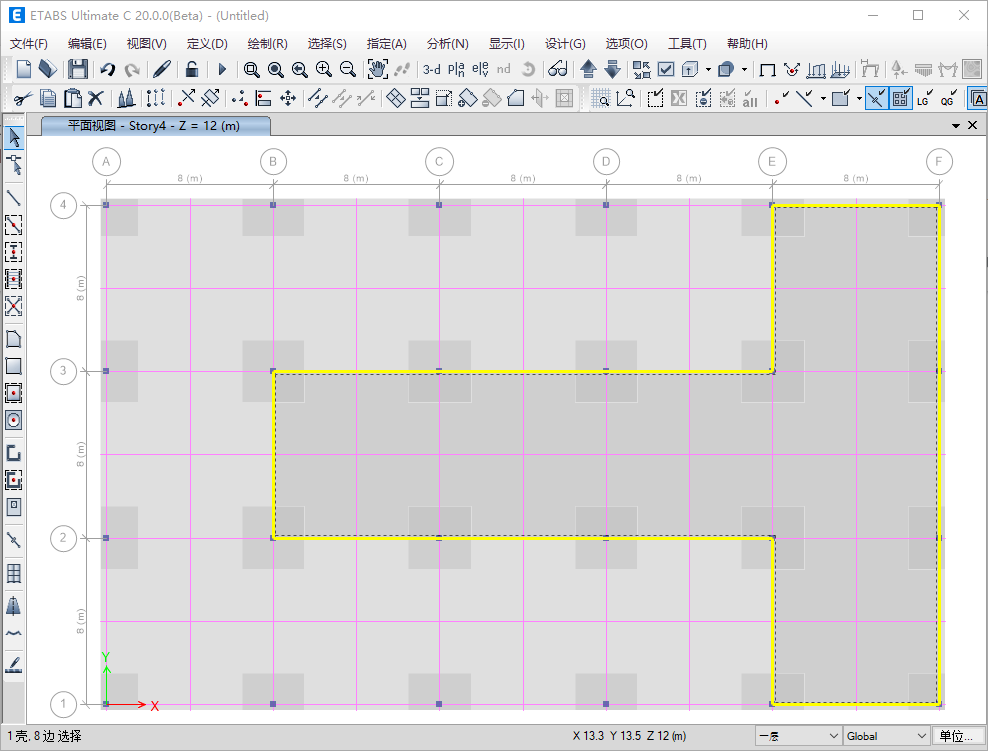

現在可以將樣式荷載(包括自動樣式荷載)指定給樓板。自動樣式荷載會根據指定給樓板的活荷載自動創建多個荷載模式,每個荷載模式分別作用在單一的板塊上。

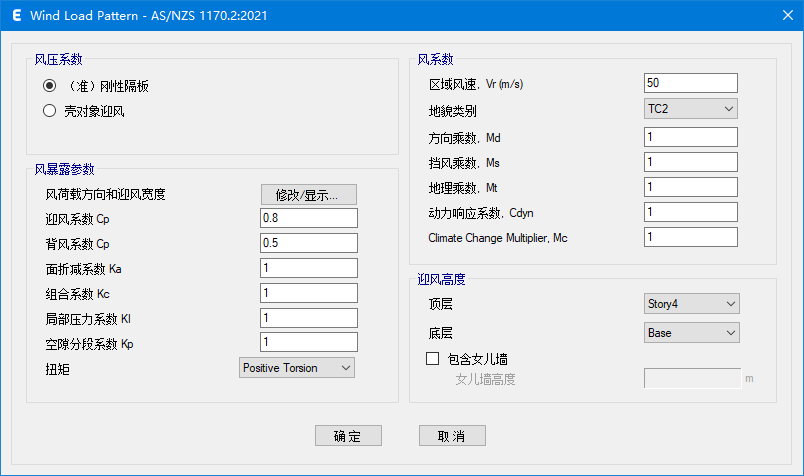

  • 新增基于澳大利亞規范AS/NZS 1170.2:2021的自動風荷載

現在可以將溫度梯度荷載指定給框架和殼,用來模擬溫度沿截面厚度的變化,這往往會引起彎曲變形。

分析功能

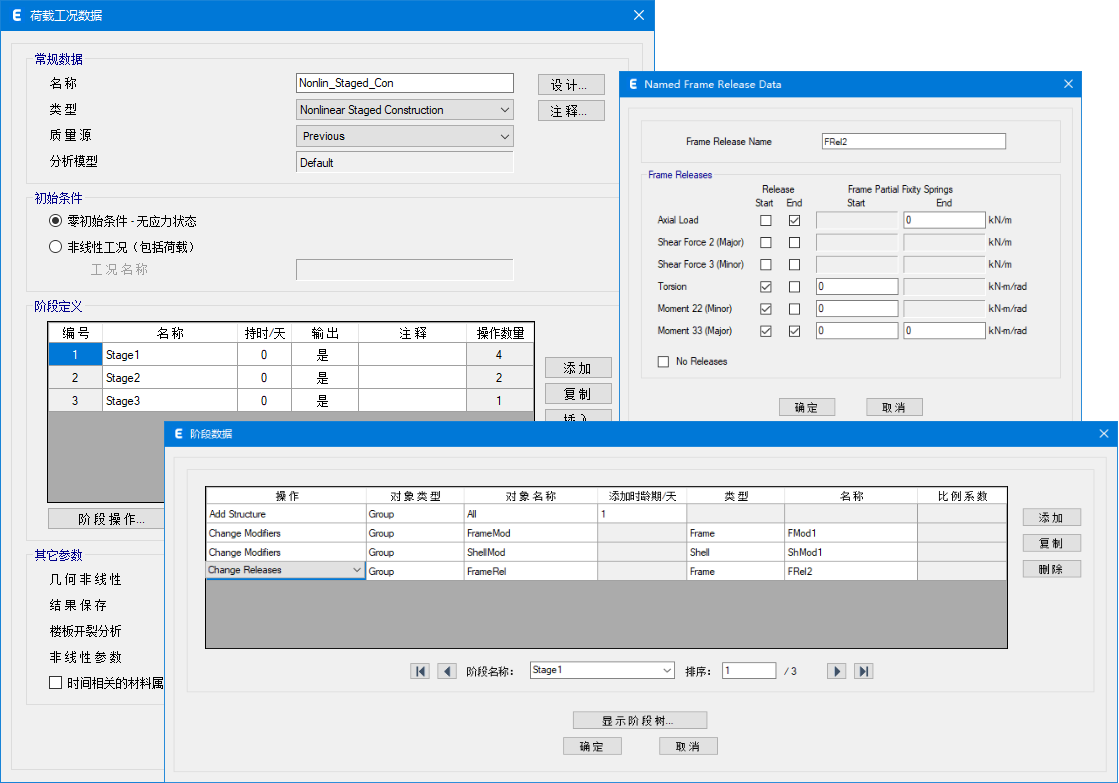

  • 新的階段施工操作可用于改變框架和殼的剛度修正以及框架的端部釋放。利用屬性修正或端部釋放的命名集,這些操作可以應用于單個對象或?qū)ο蠼M。

對于具有大量無阻尼線性連接單元的非線性模態時程分析(FNA),ETABS的計算速度顯著提升,尤其適用于彈性地基支承的網格密集的基礎筏板

分析引擎已針對較新的AMD CPU進行了優化。

設計功能

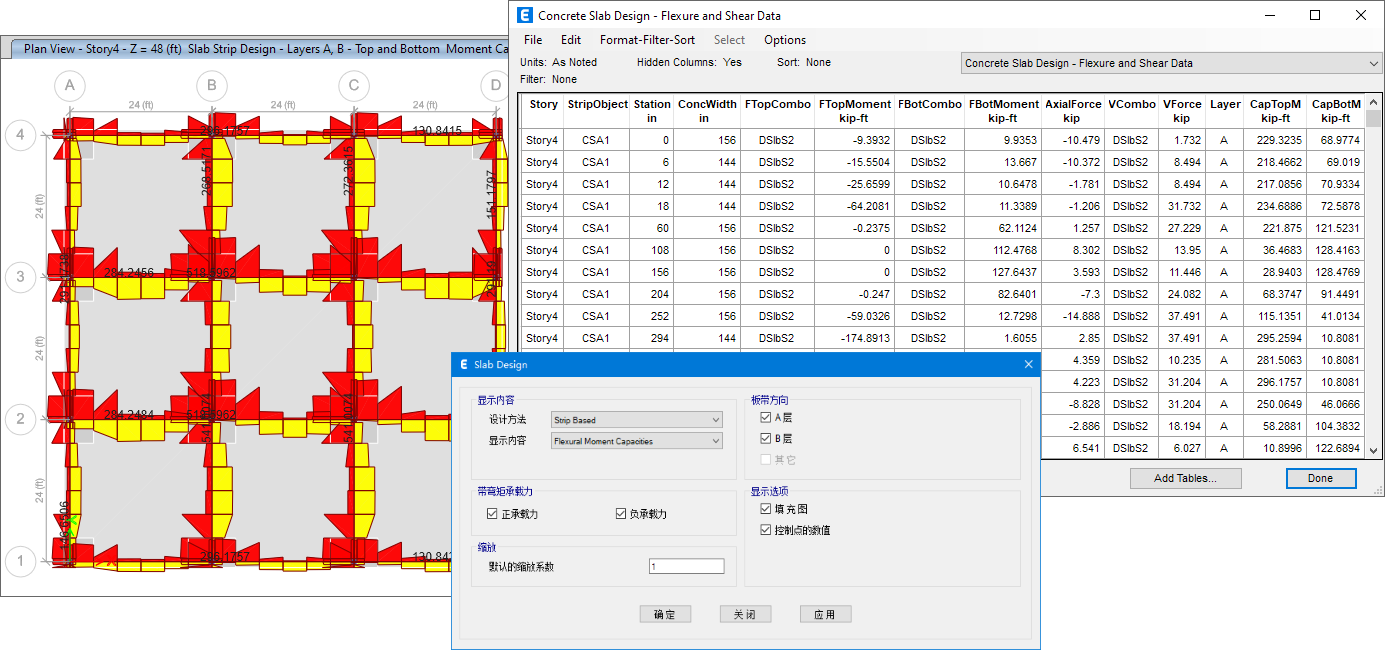

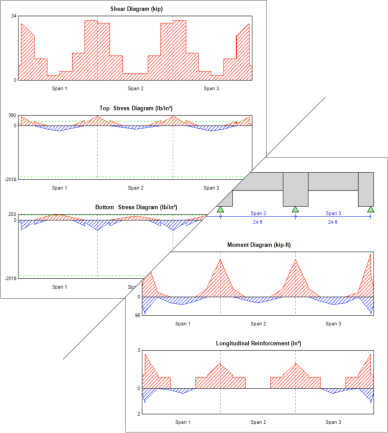

完善了樓板后張預應力(PT)設計的報告,可以通過表格和圖形顯示設計板帶在每個測站的抗彎承載力,以及通過表格顯示由后張預應力(PT)引起的沿板帶的預壓力。

基于印度規范IS 456:2000的樓板設計,可以根據需要增加樓板中的縱向鋼筋,以避免樓板中的抗剪連接。

對歐洲規范Eurocode 2-2004混凝土框架設計進行了多項改進,包括改進了長細比效應的計算以及新增了抗剪設計時用到的國家附錄中的Tanθ值。

對歐洲規范Eurocode 3-2005和意大利規范NTC 2008/2018的鋼框架設計進行了多項改進,包括改進Mcr的計算和參考y-z軸而非強-弱軸輸出結果。

性能化設計

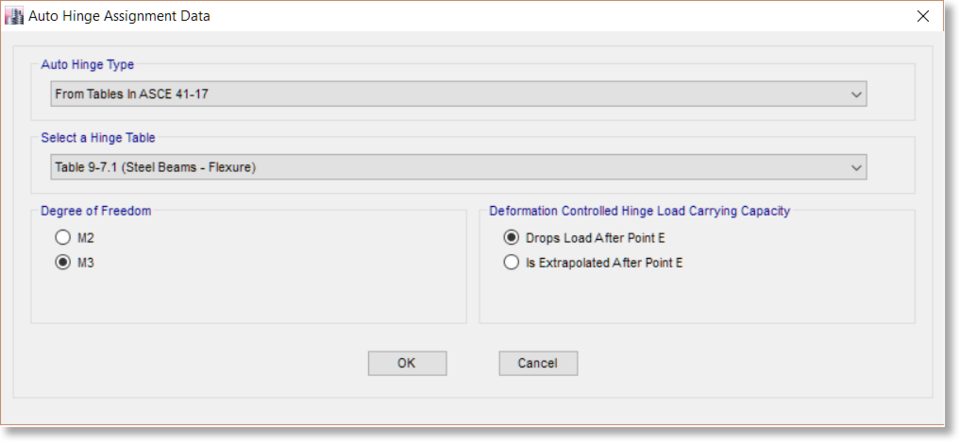

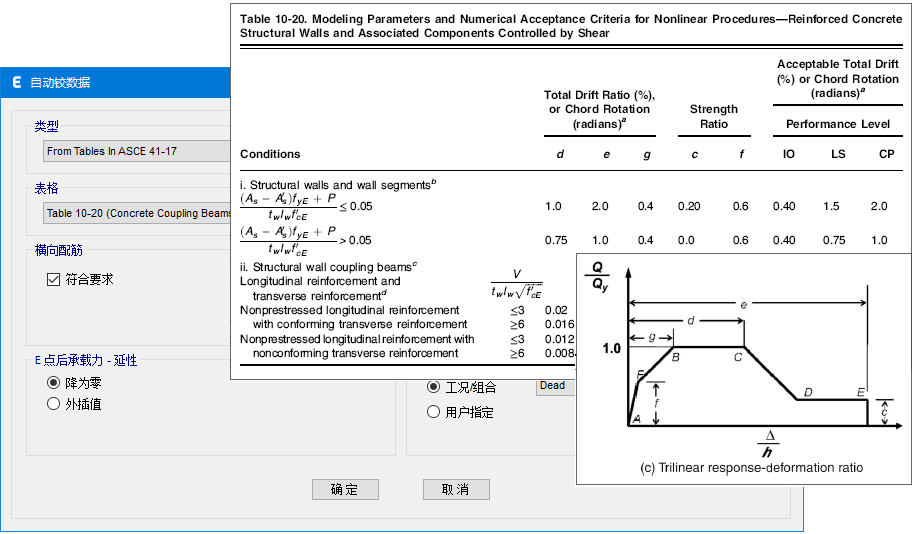

現在可以根據美國規范ASCE 41為連梁自動生成非線性框架鉸,表10-19用于彎曲控制的構件,表10-20用于剪切控制的構件。

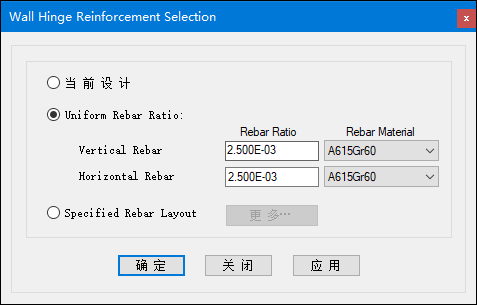

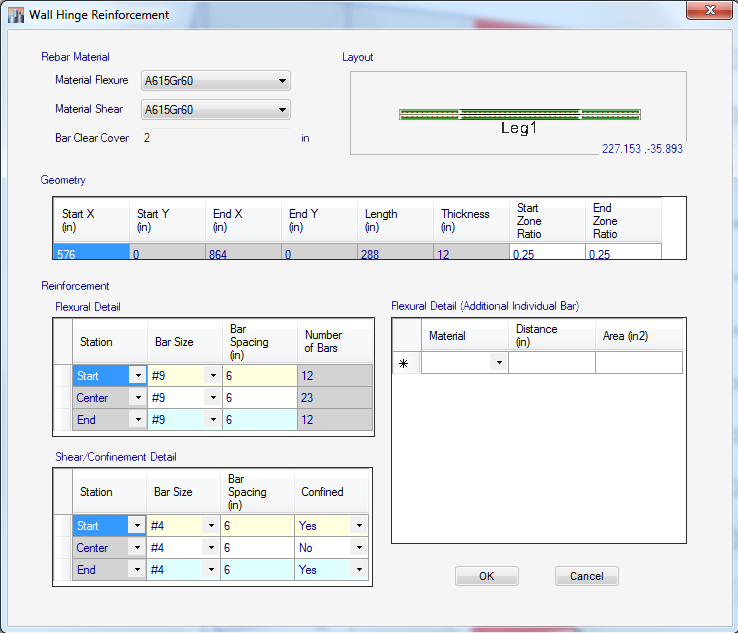

用戶指定的鋼筋材料現在可用于定義豎直和水平的墻鉸配筋。

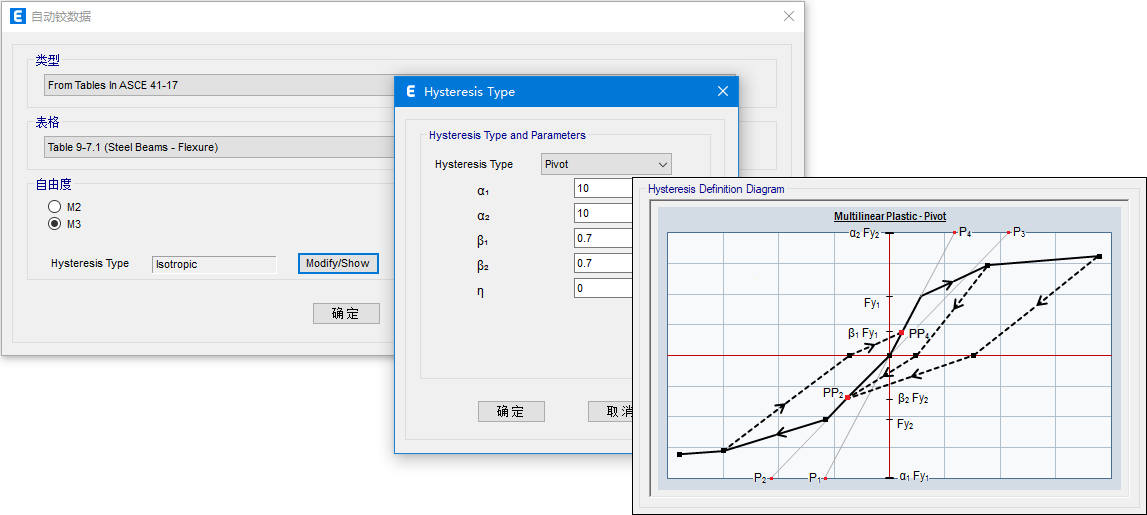

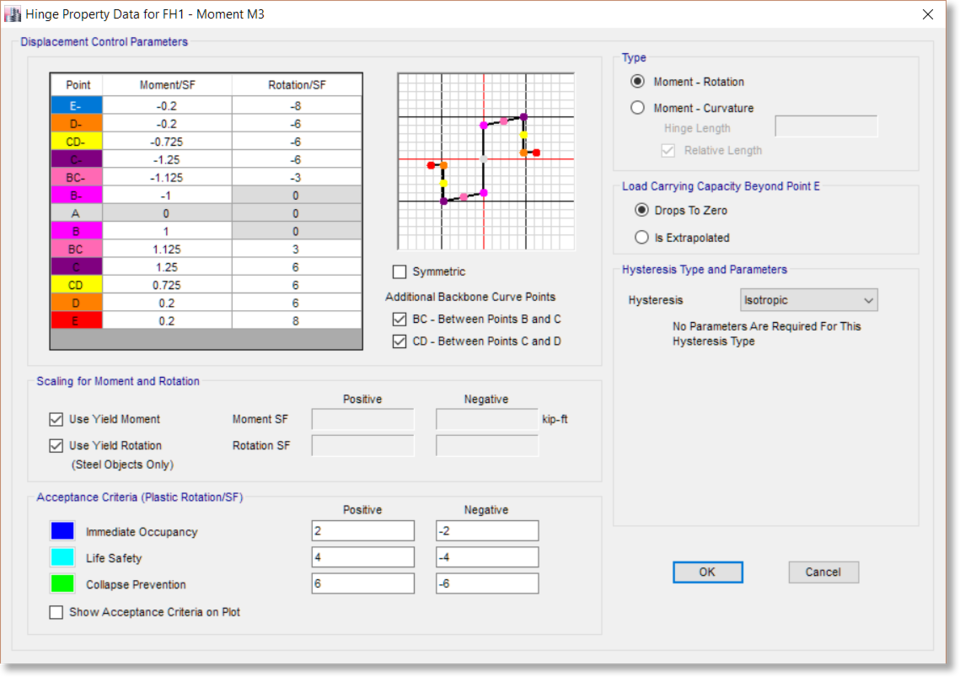

現在可以為自動生成的框架鉸指定滯回類型。

與PERFORM 3D的交互

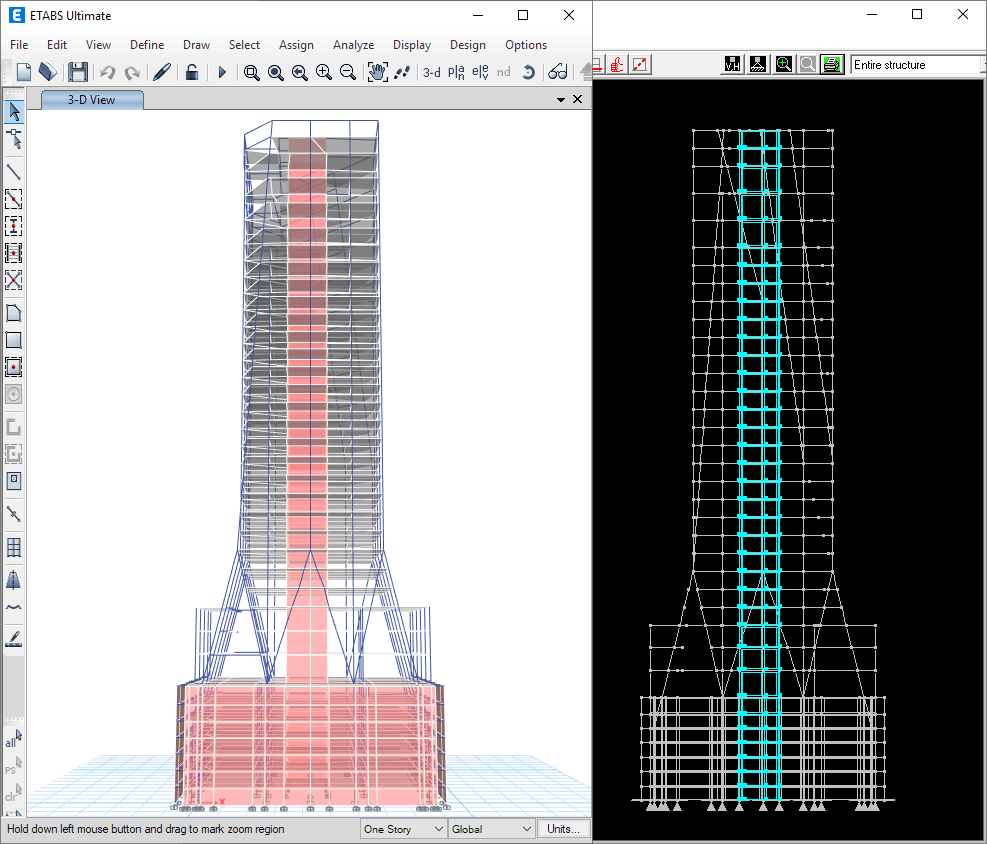

現在支持從Perform3D導入非線性組件“Moment Hinge, Rotation Type(彎矩鉸,轉動類型)”、“Shear Hinge, Displacement Type(剪切鉸,位移類型)”,和“P-M2-M3 Hinge, Concrete Rotation Type(P-M2-M3鉸,混凝土轉動類型)”。此外,現在可以導入以下荷載類型:自重、節點荷載和單元荷載。

圖形顯示

現在可以使用屏幕測量工具來測量線長、兩條線之間的夾角以及閉合多邊形的面積和周長。

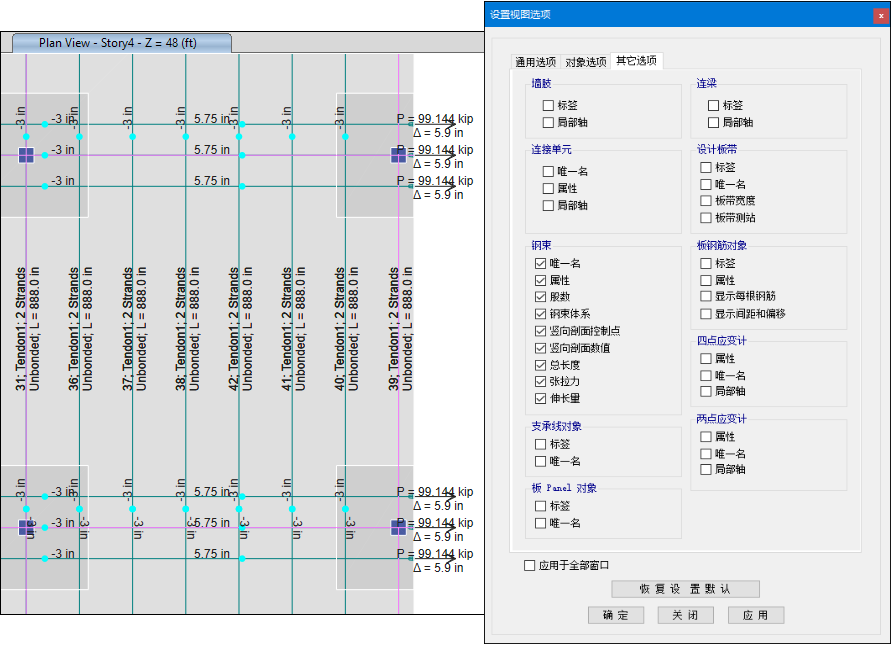

后張預應力鋼束視圖選項現在包括股數、鋼束體系、豎向剖面控制點、豎向剖面數值、總長度、張拉力和伸長量。

數據庫表格

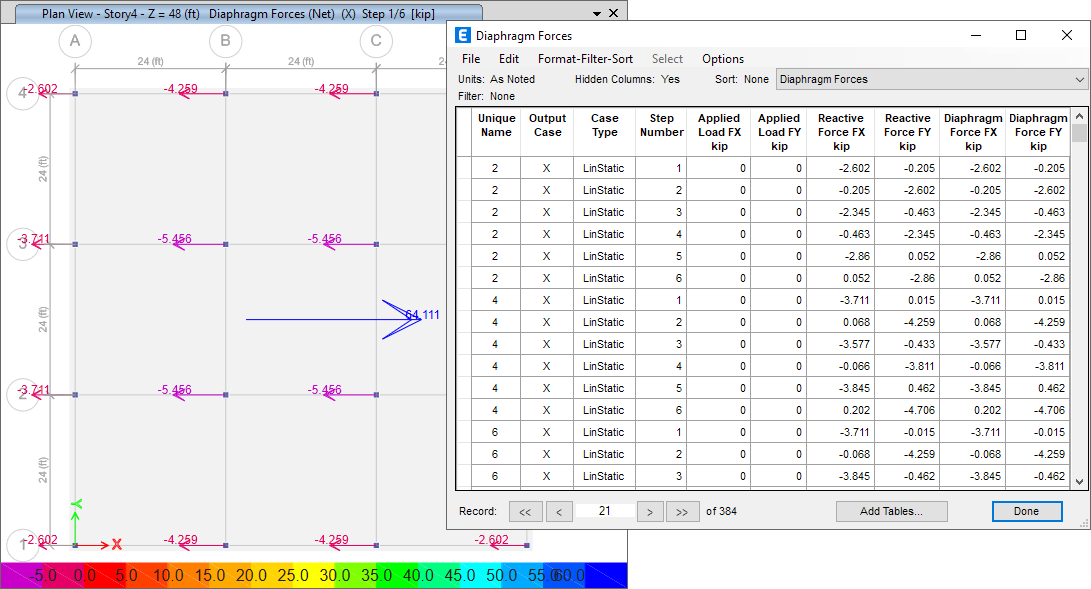

新增隔板內力表格,用于顯示作用于選定樓層柱和墻位置的荷載、反力和凈隔板力。

數據交互

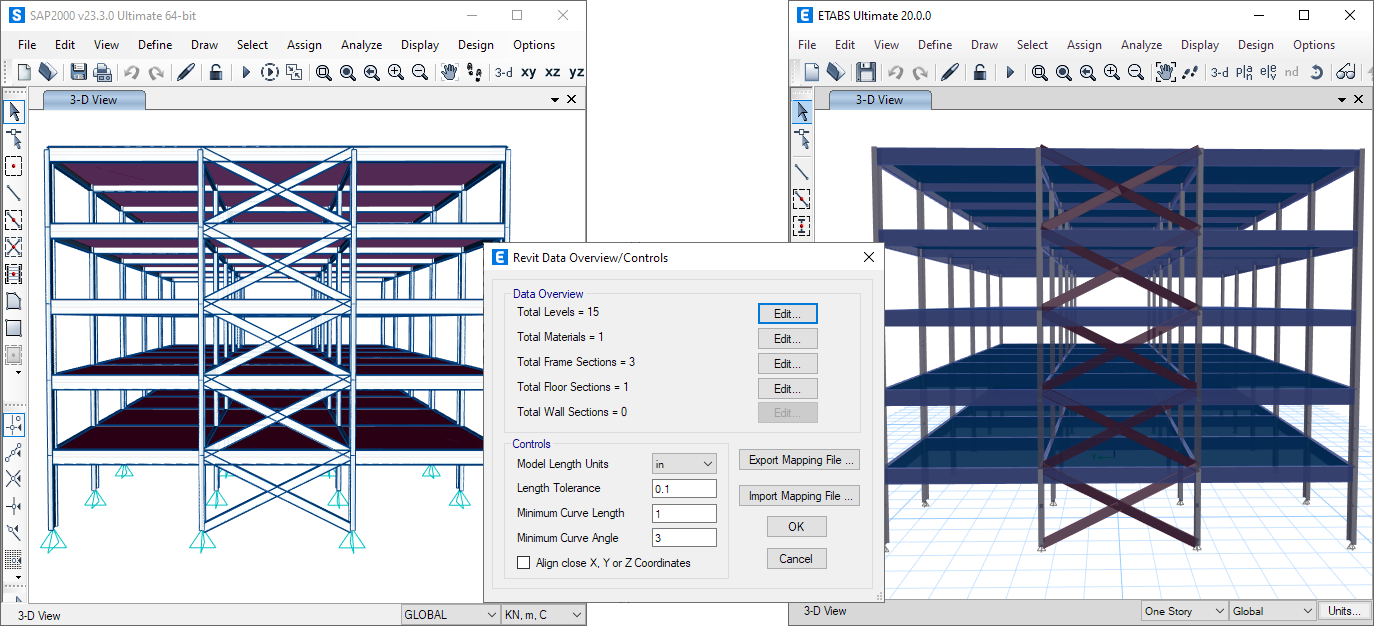

EXR文件現在可以在ETABS和CSI產品SAP2000和SAFE之間直接進行導入和導出。以前,此功能需要使用CSiXRevit作為中間媒介。

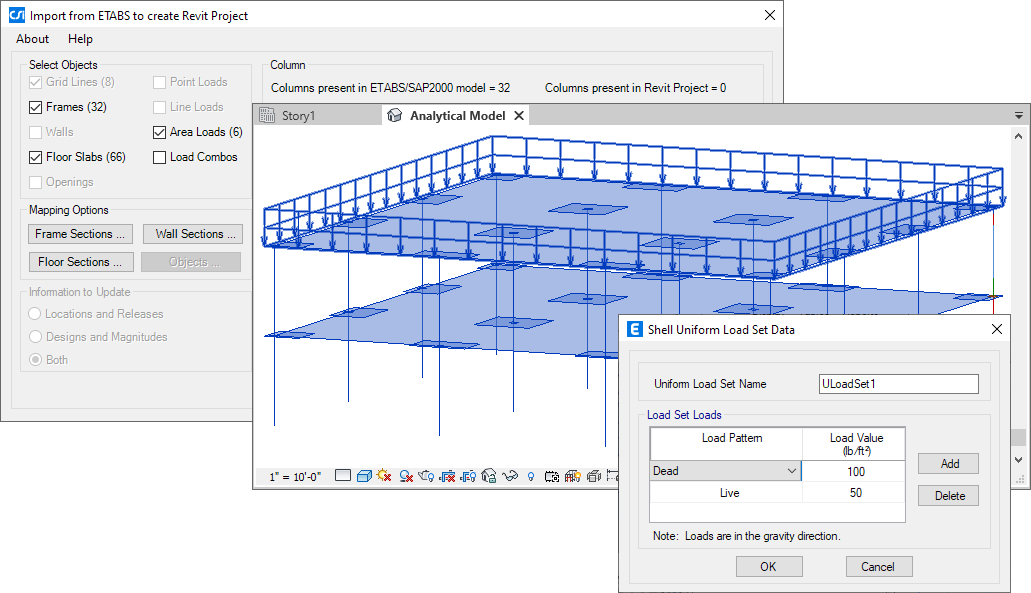

現在可以從ETABS導出均布面荷載集,并通過CSiXRevit導入Revit。

API功能

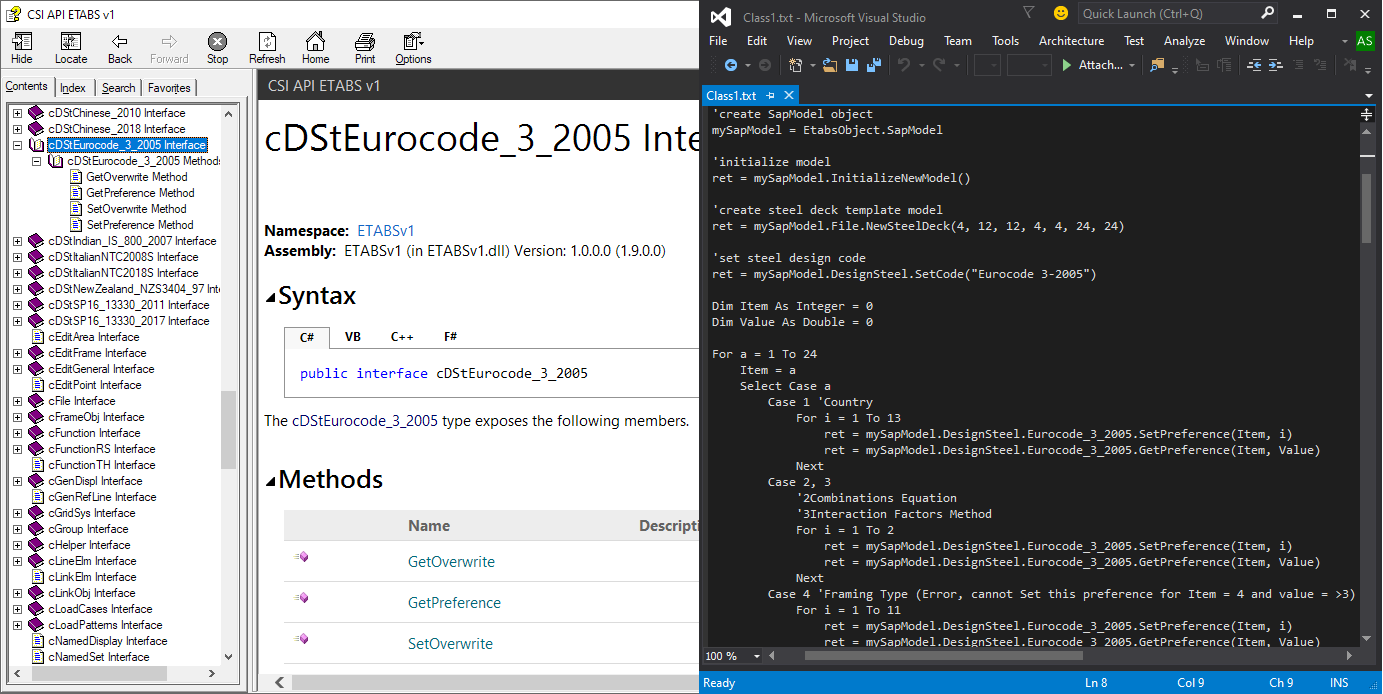

新增的API函數可用于訪問以下設計結果:俄羅斯規范SP 63-13330-2021混凝土框架設計、歐洲規范Eurocode 3-2005鋼框架設計和意大利規范NTC 2008/2018鋼框架設計。

中國規范相關的設計功能改進
  • 1. 修改默認荷載組合中相關的分項系數,以滿足《建筑與市政工程抗震通用規范》的要求
  • 2. 鋼結構的名義水平荷載的組合系數,當有地震組合時取0.5(之前該組合系數是1.0),以滿足《鋼結構通用規范》的要求
  • 3. 修復了計算鋼結構等效彎矩系數時識別柱上橫向荷載的問題
  • 4. 修復了鋼結構設計結果提示信息的顯示問題,比如規范條文編號引用錯誤。該問題只影響顯示,不影響設計過程
  • 5. 根據GB50010-2010,完善了內置預應力鋼筋的材料屬性

發布日期:2021年7月15日

建模功能

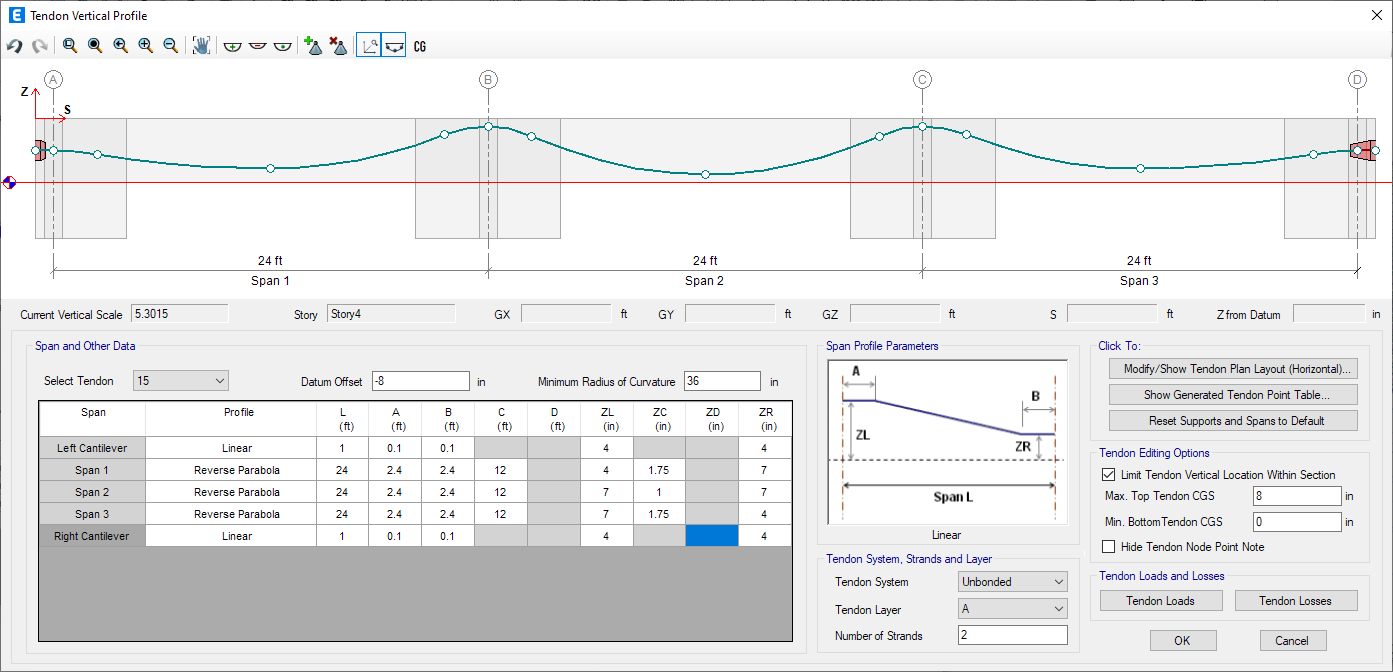

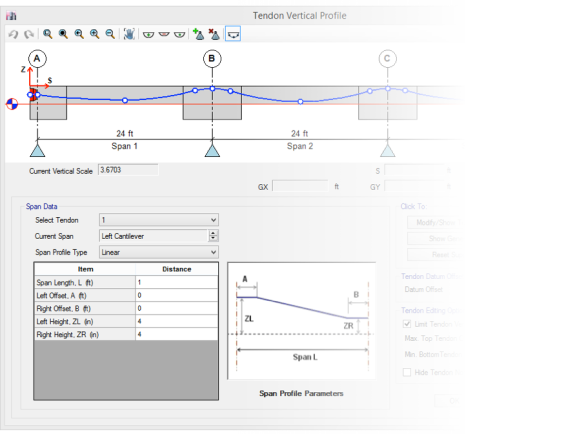

后張拉預應力鋼束的豎向剖面編輯功能得到進一步增強,鋼束剖面、鋼束幾何、鋼束荷載及預應力損失等相關定義集成于同一個對話框中。

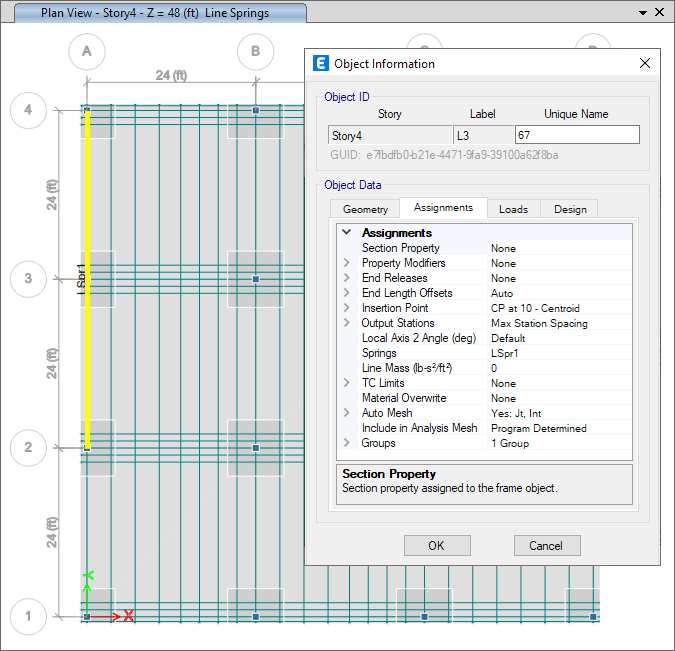

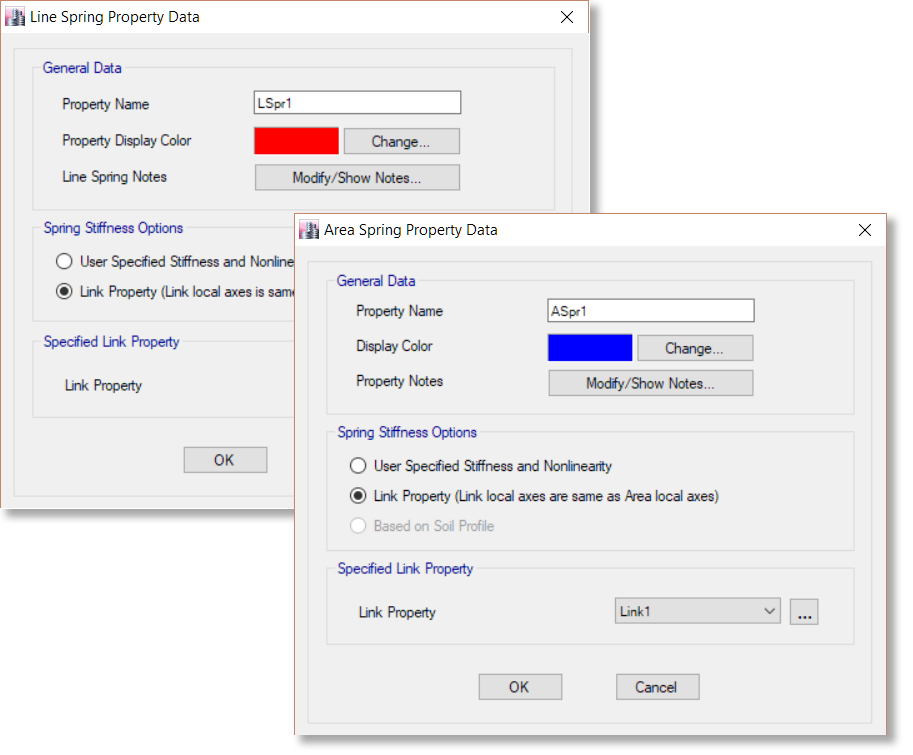

  • 支持對截面屬性為“空(None)”的虛梁指定線彈簧
加載功能

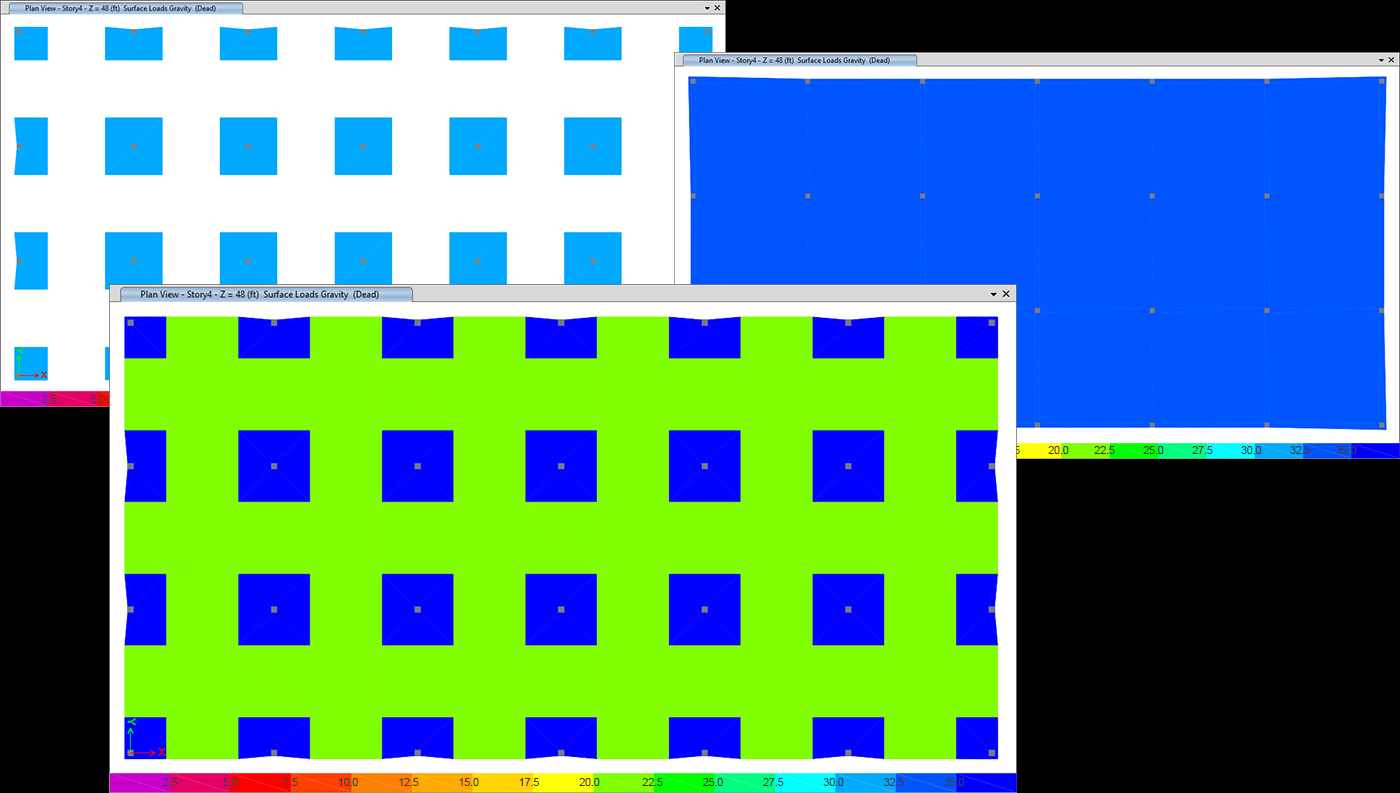

不同樓板對象在重疊區域自動疊加其均布面荷載

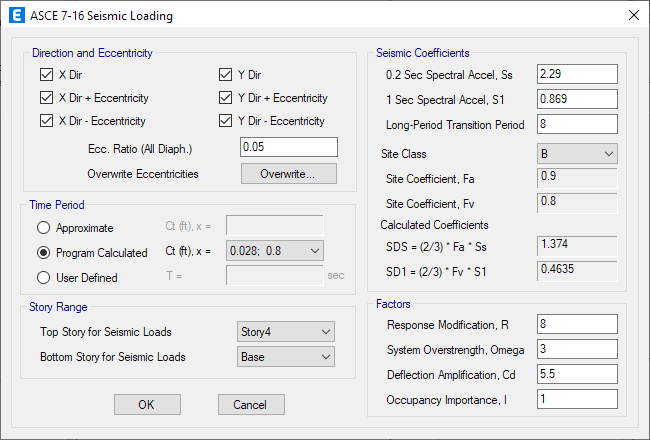

ASCE 7-16自動地震荷載新增11.4節中的“例外(EXCEPTION)”
部分,如:E類場地Ss≥1.0s時,F(xiàn)a取值與C類場地相同

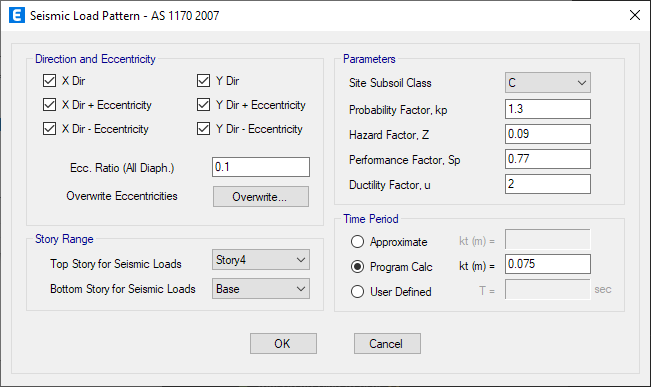

AS 1170 2007自動地震荷載基于“修訂1(Amendment 1)”考慮
底部剪力的縮放

性能化設計

屈服剪力的計算考慮用戶在梁鉸和柱鉸中自定義的配筋,即使該構件未設計。 多工況并行計算的初始化和終止化速度更快。 中小級別模型的非線性剛度集成、事件確認以及狀態更新操作的速度更快。

數據庫表格

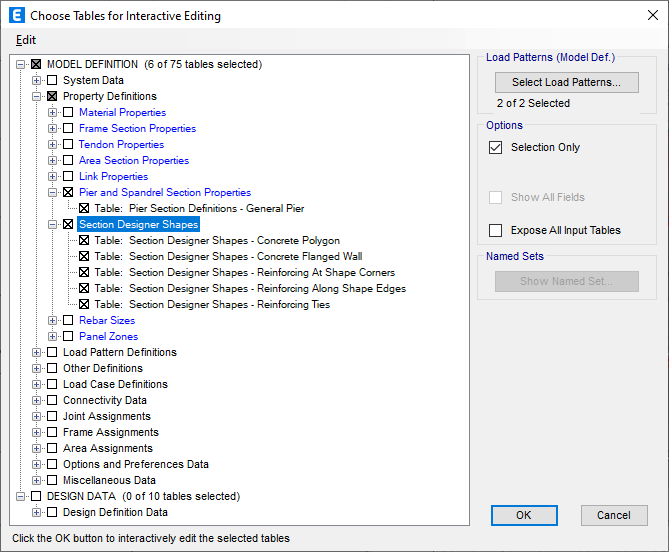

交互式數據庫編輯新增截面設計器(SD)數據表格
包括通用墻肢的SD截面

導入/導出

Revit單元ID與ETABS對象GUID之間的映射數據可導出至Excel

設計功能

在混凝土梁設計和基于板帶的混凝土板設計中,如果軸向壓力的存在會減小配筋量,用戶可根據需要在抗彎設計中選擇考慮或忽略軸向壓力。但是,增加抗彎鋼筋的軸向拉力和軸向壓力必須考慮,后張拉施工也必須考慮全部軸向荷載。 Eurocode 2-2004混凝土框架設計功能更新至可考慮剪力相關的附加縱筋

API功能

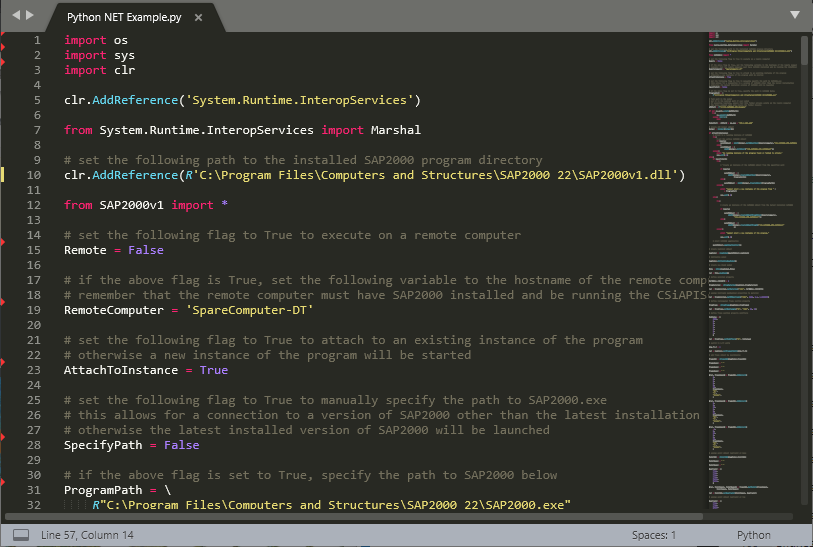

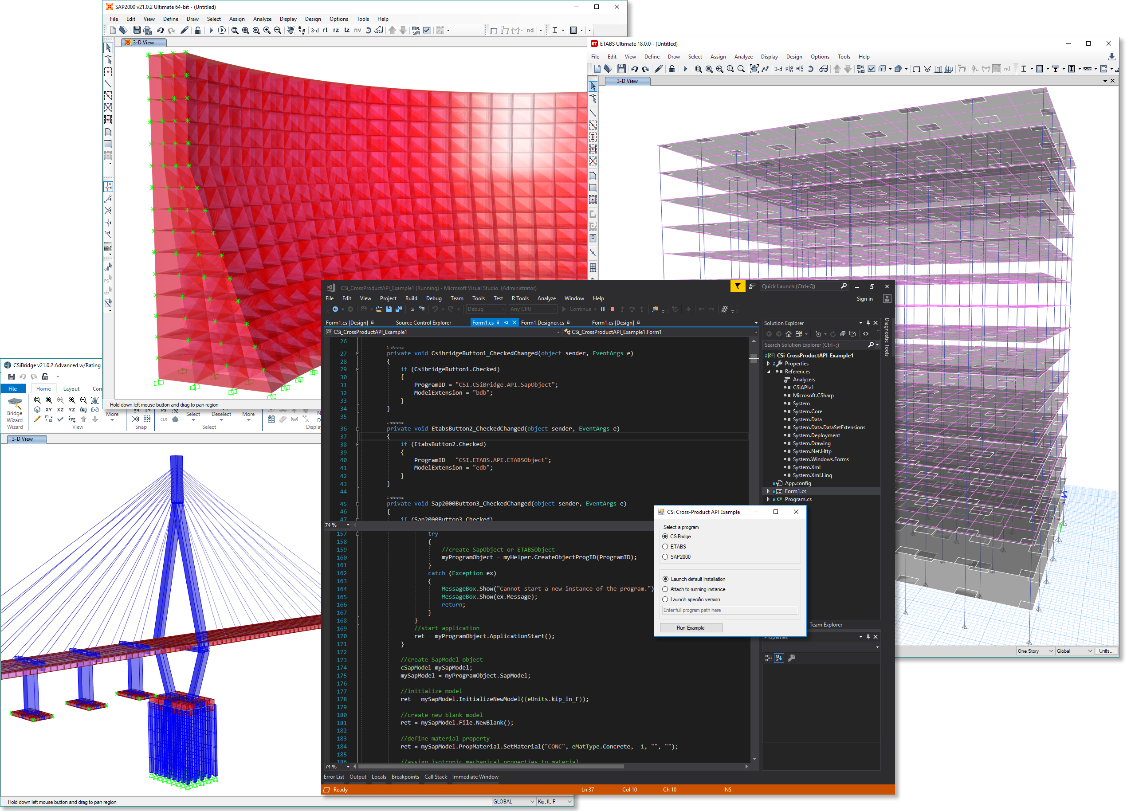

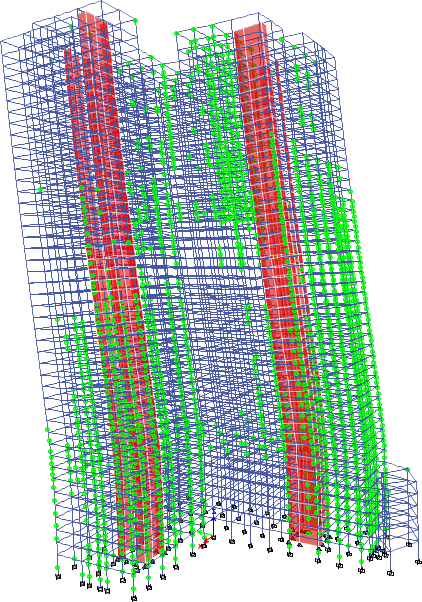

針對遠程API和COM客戶端進一步改善性能和更新算例,新的Python API算例采用與底層.Net對象的直接通信

中國規范相關的設計功能改進
  • 1. 補充并改進了功能界面的漢化
  • 2. 為了更好地擬合,中國規范反應譜曲線的取值步長從0.2s縮短至0.05s

發布日期:2020年12月18日

結構模型

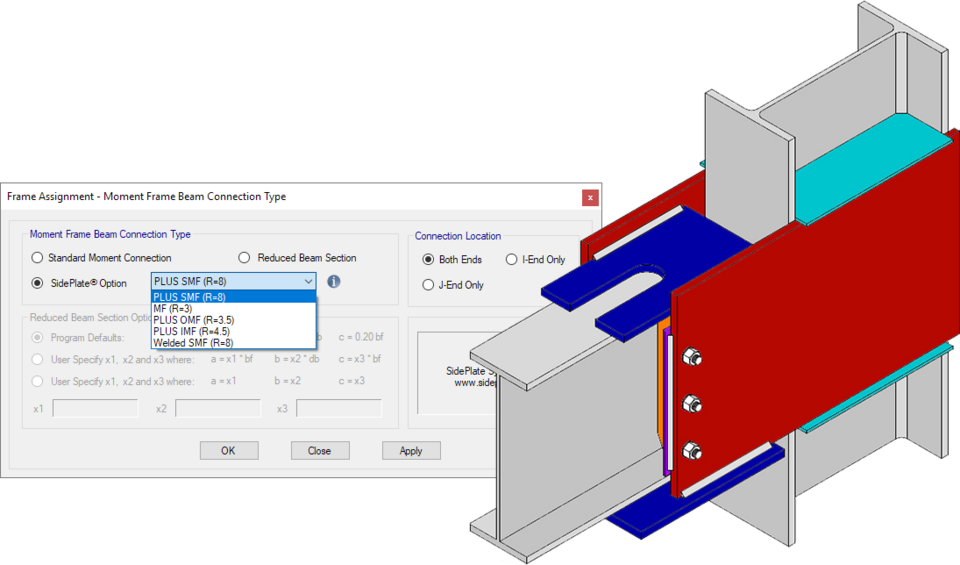

基于SidePlate?選項的鋼結構梁柱節點類型更新至最新版本

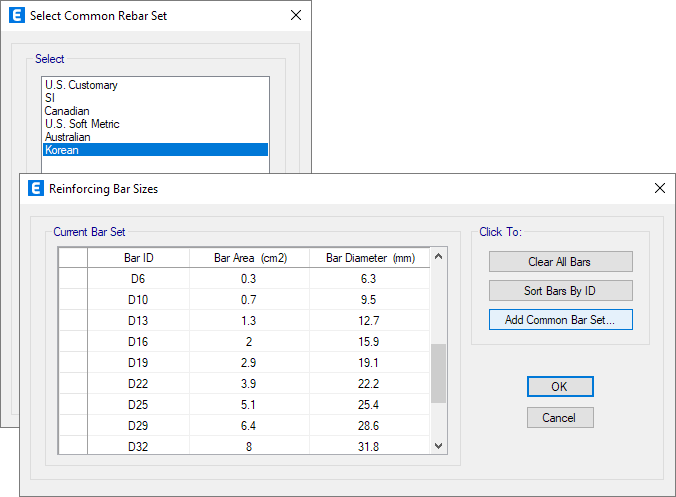

  • 用于定義鋼筋直徑的通用鋼筋集新增韓國標準
加載功能

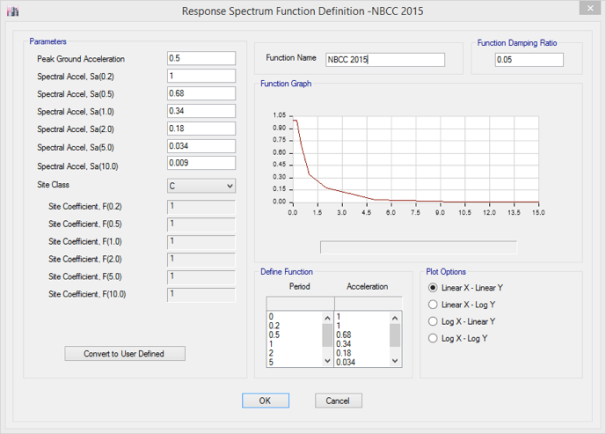

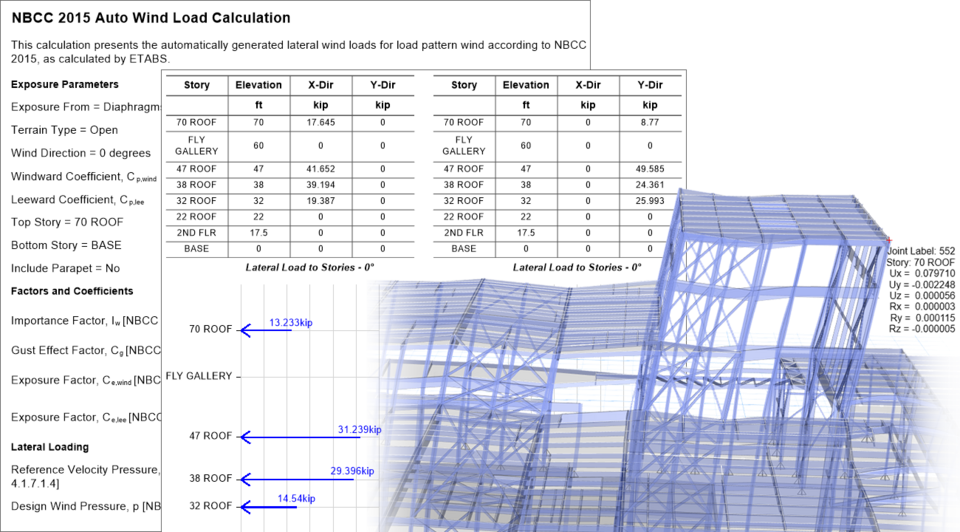

現在支持加拿大規范NBCC 2015使用暴露系數Ce對于開敞粗糙地形的風荷載進行動力計算。項目報告中包含風荷載計算過程

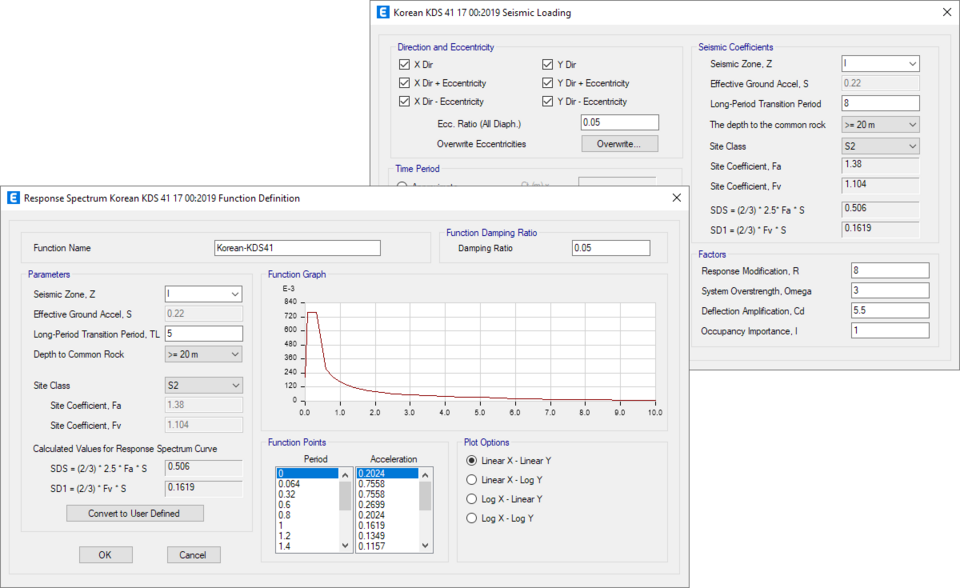

  • 新增基于韓國規范KDS 41 17 00:2019的自動側向荷載
    包括地震荷載和反應譜函數

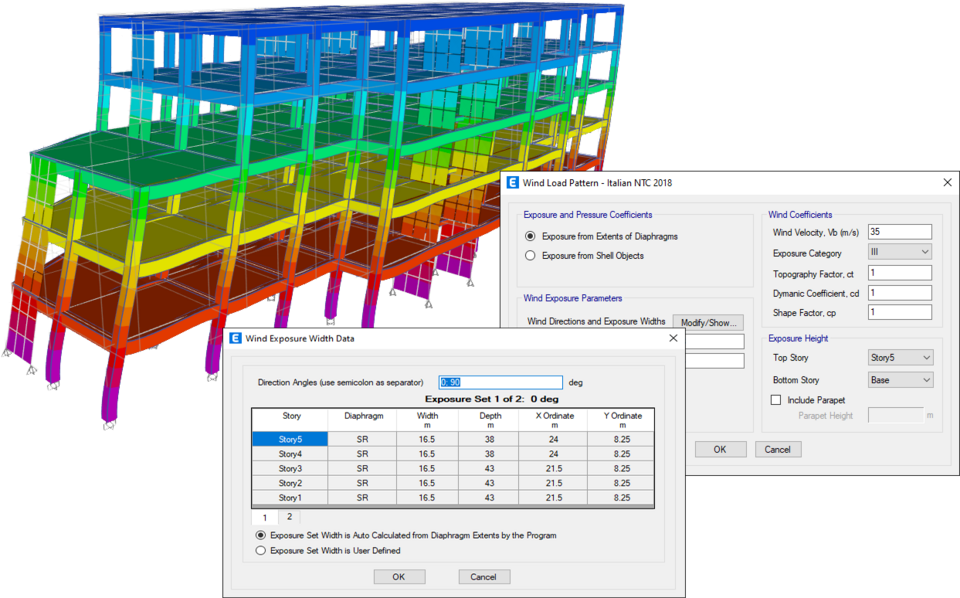

新增基于意大利規范NTC 2018的自動側向荷載
包括風荷載、地震荷載和反應譜函數

性能化設計

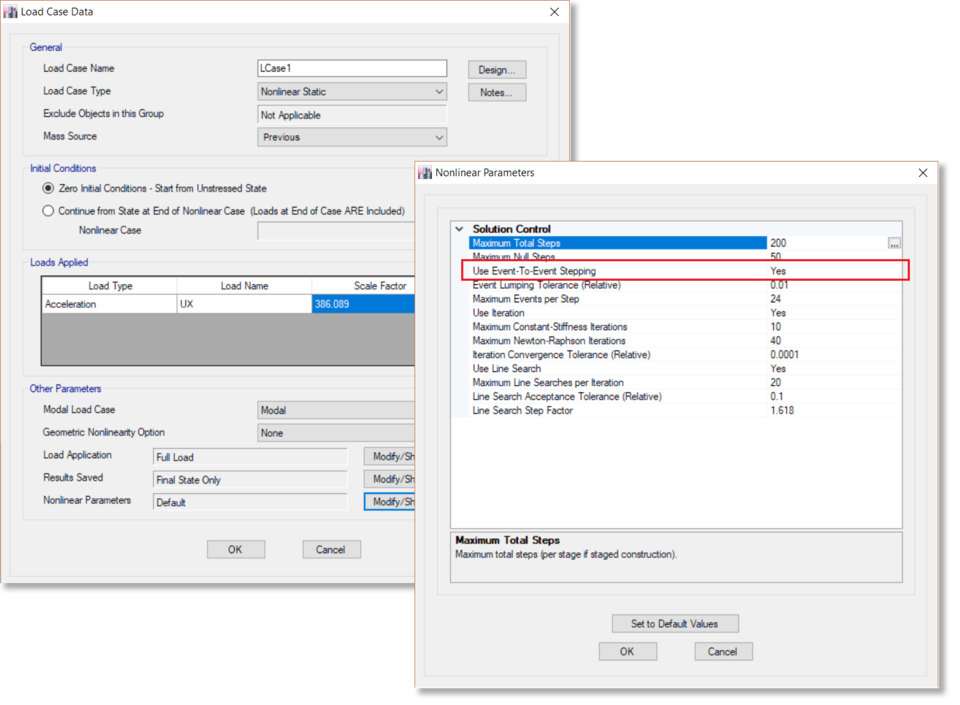

  • 針對非迭代ETE(Event-To-Event)分析
    新增優化的不平衡力算法和附加控制選項

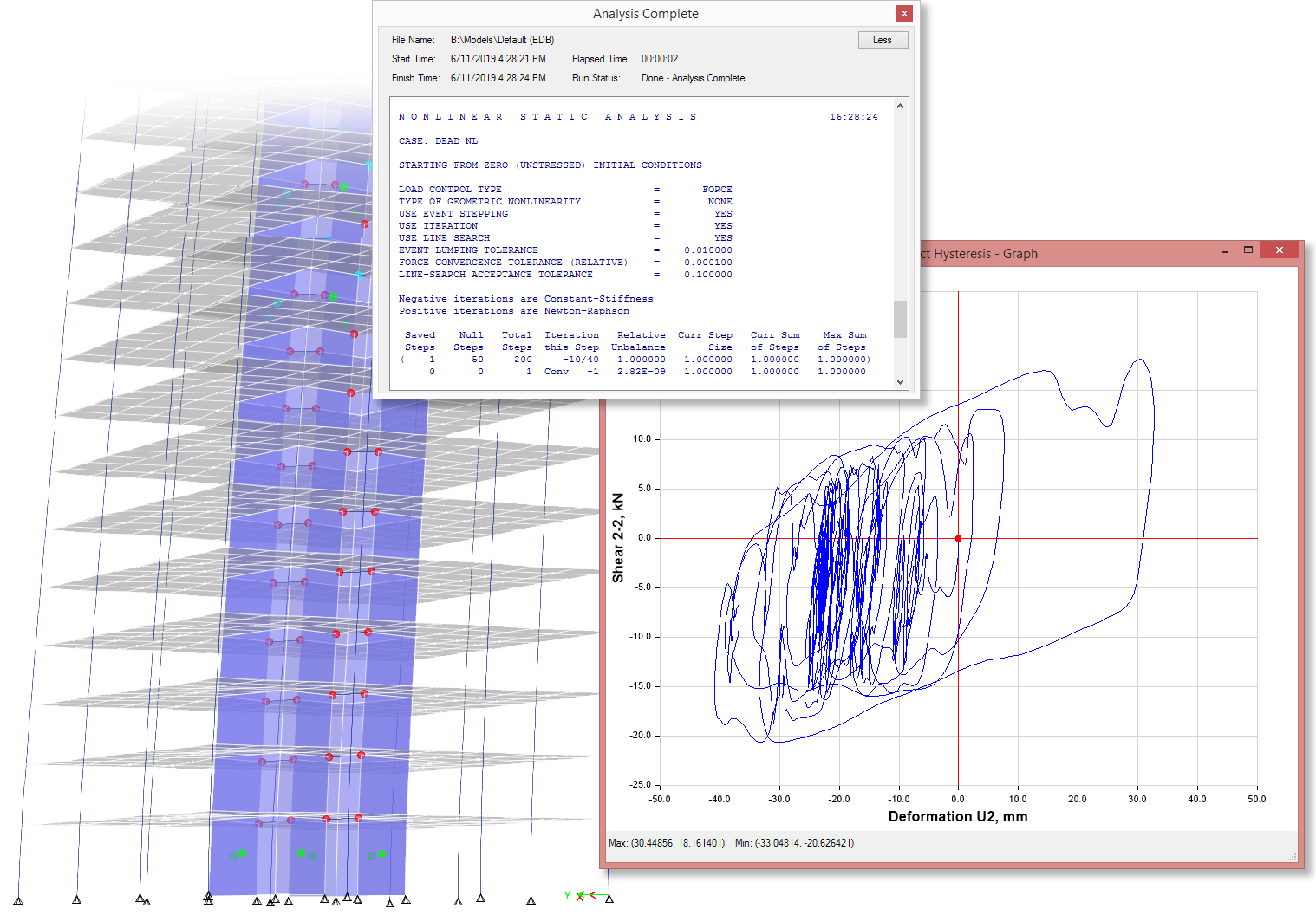

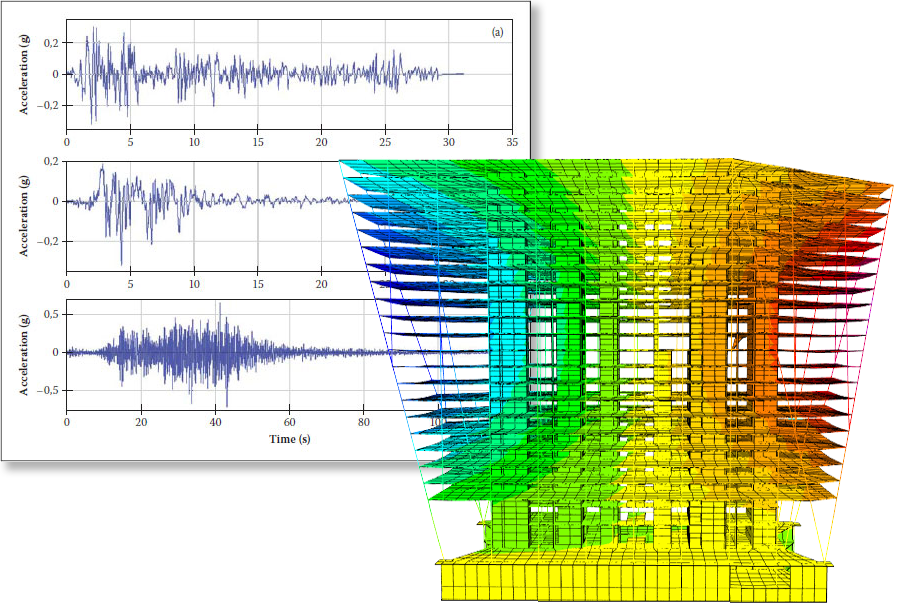

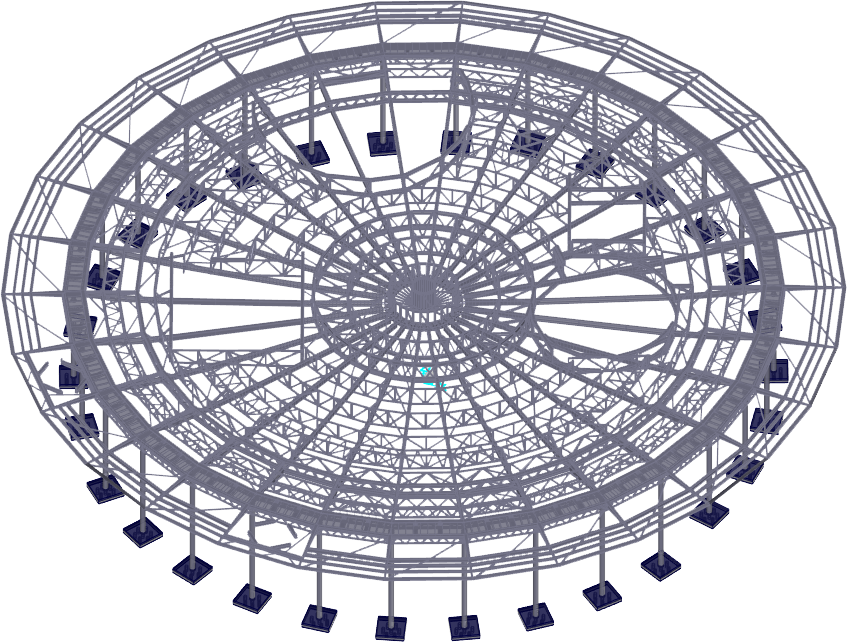

  • 針對直接積分時程分析和非線性靜力分析
    多線程求解器的計算速度大幅提升

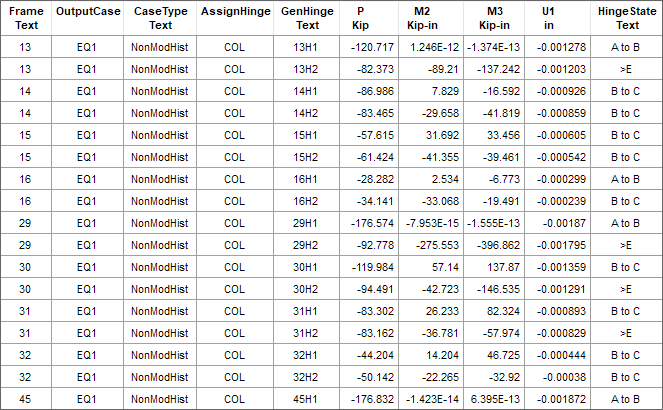

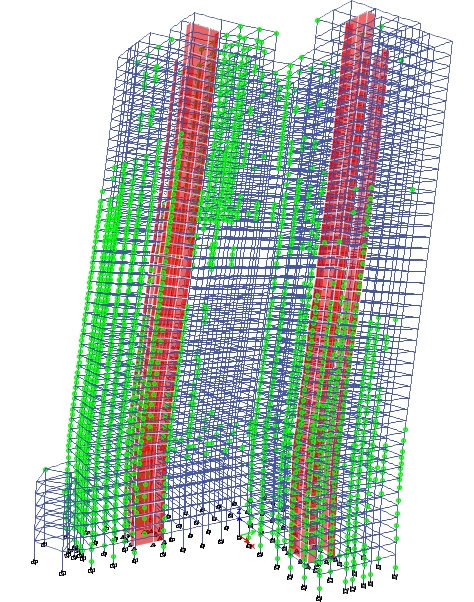

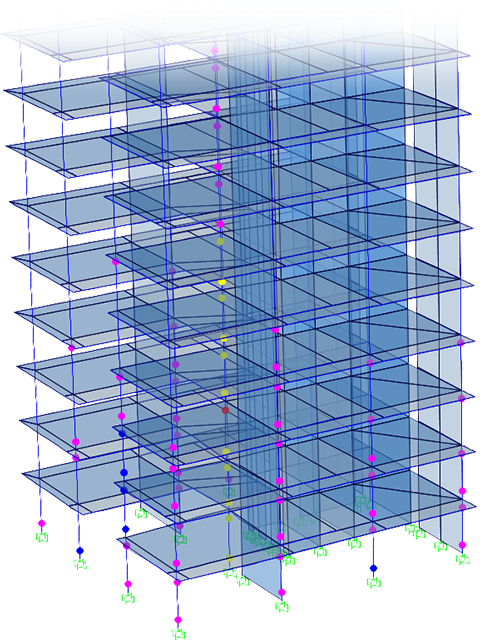

針對非線性靜力分析和非線性直接積分時程分析的計算結果,圖形顯示和表格輸出的速度大幅提升,如:結構變形圖、內力和應力數值以及塑性鉸狀態。對于有許多輸出步的分析工況,單元非線性能量和底部反力的表格輸出更加迅速

針對敏感性結構的參數化PMM鉸的收斂性進一步增強

分析功能

剛度求解已并行化,進一步加快非線性靜力和直接積分
時程工況的運行速度

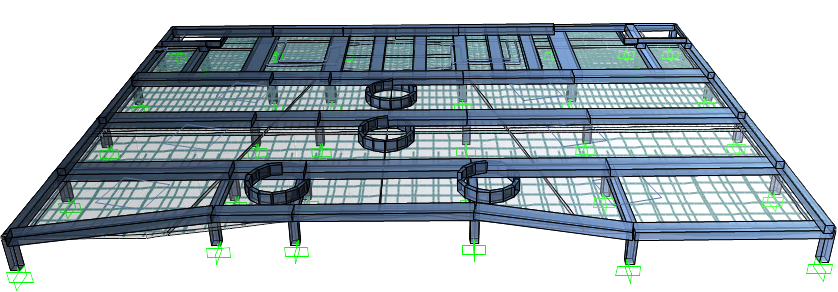

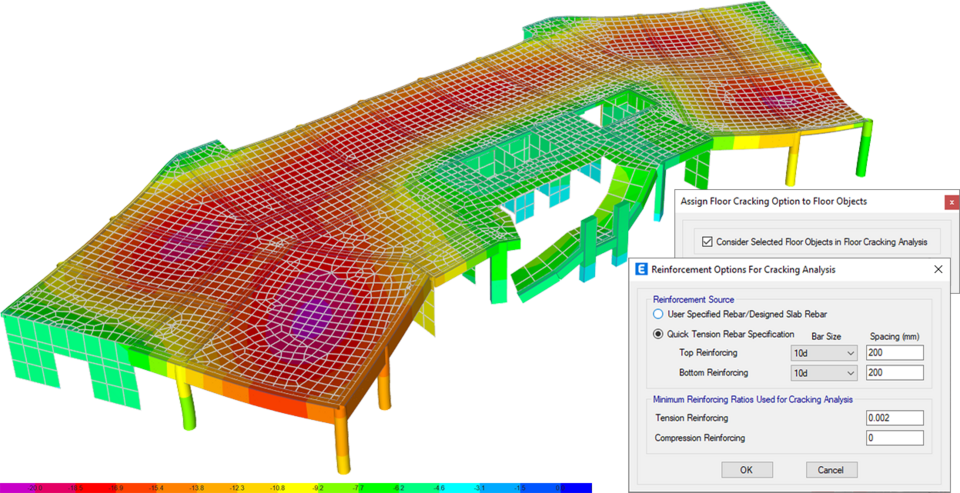

混凝土樓板支持短期效應和長期效應下開裂撓度的計算。
其中,開裂計算采用的鋼筋既可采用用戶指定的
鋼筋或設計配筋,也可以快速指定鋼筋覆蓋項

鋼結構設計

顯著增強基于俄羅斯規范SP 16.13330.2017的鋼結構設計功能

剪力墻設計

新增基于美標ACI 318-19的剪力墻設計功能

鋼筋混凝土和預應力混凝土樓板設計

新增基于美標ACI 318-19和澳大利亞規范AS 3600-2018的鋼筋混凝土樓板設計和預應力混凝土樓板設計功能

圖形顯示

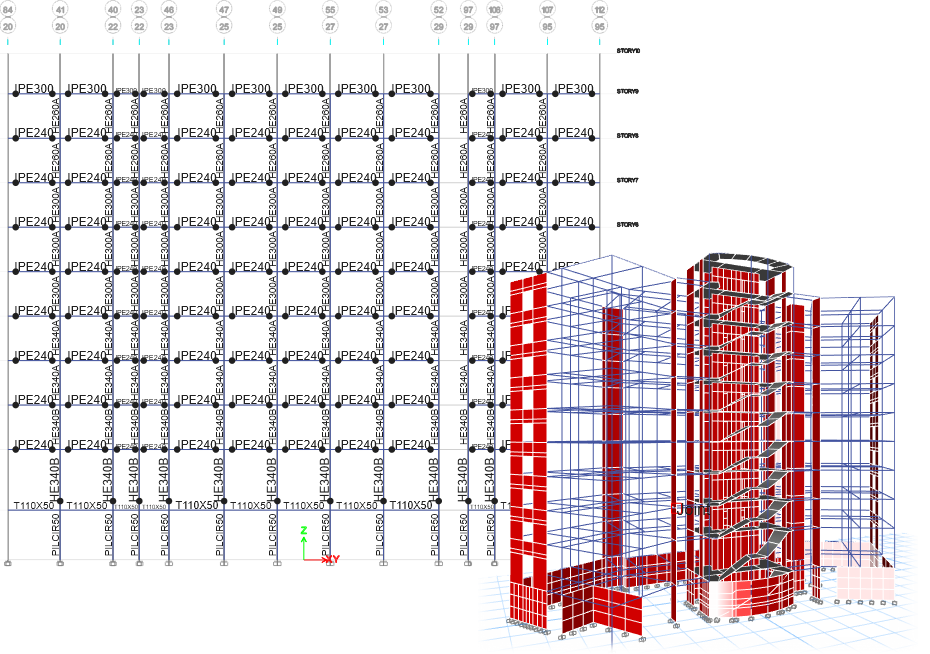

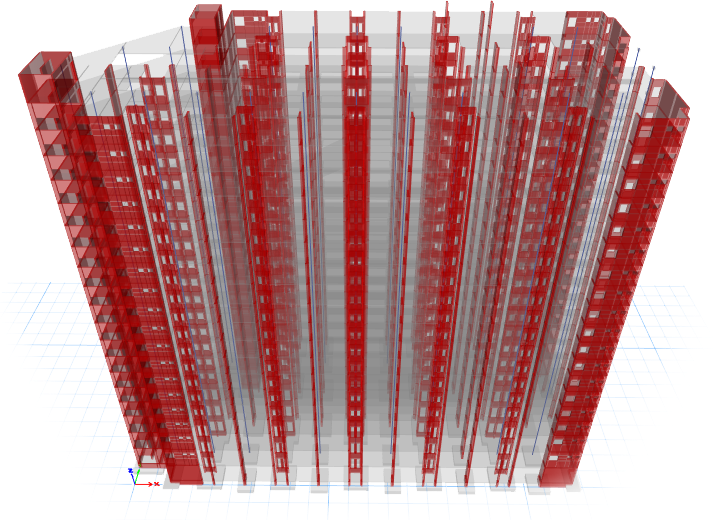

新增基于美標ACI 318-19的剪力墻設計功能

數據庫表格

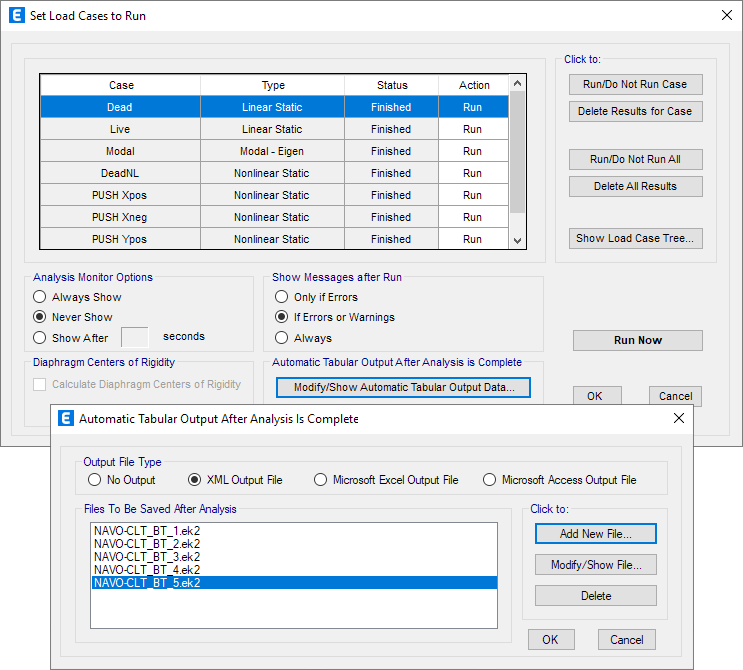

計算完成后輸出的數據庫表格可自動拆分為多個數據文件,每個數據文件可生成不同的表格集,也可以應用于不同的對象組

外部導入/導出

Perform?3D模型文件中大多數的單元、截面、質量、荷載以及荷載工況均可導入ETABS,若干種非線性組件也可導入,同時生成導入報告

ETABS中大多數的結構對象、屬性、荷載以及荷載工況均可導出為Perform?3D模型文件,同時生成導出報告,但擬導出的ETABS模型必須滿足Perform?3D的建模要求

API功能

API函數支持遠程計算機對ETABS的啟動和控制,包括提取結果。該功能可應用于大規模計算的并行處理,如:性能化設計歷程、廣泛的參數化研究以及蒙特卡羅仿真

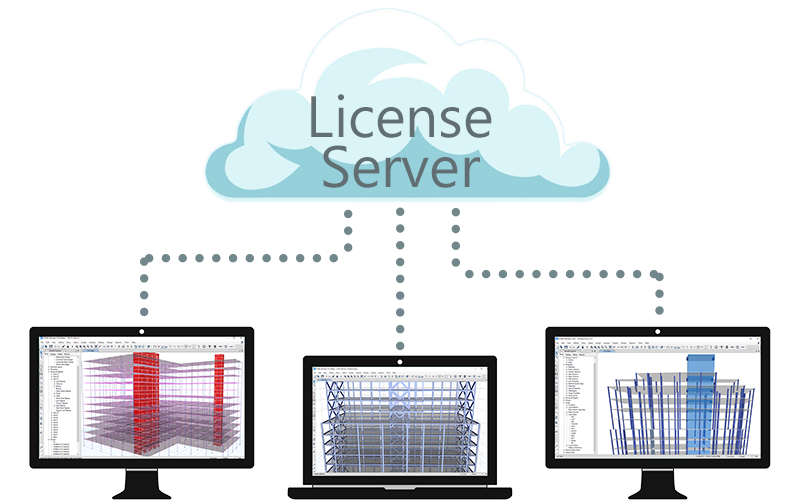

云許可
    ETABS v19采用云許可作為標準授權方式,云許可具有以下優勢:
  • 基于云端的服務器無需安裝
  • 連接公司外網或VPN即可訪問云許可
  • 不同用戶間可共享許可,但無法同時訪問
  • 退出云許可后可離線工作
  • (傳統的許可方式目前仍保留)
中國規范相關的設計功能改進
  • 1. 修復了中國規范剪力墻穩定驗算的問題
  • 2. 完善了鋼梁計算穩定時GammaRE取值問題
  • 3. 中國鋼材Q345 更新為Q355
  • 4. 修復了鋼梁忽略phib時設計細節的顯示問題
  • 5. 修復了顯示混凝土框架設計輸出命令選項亂序的問題
  • 6. 新增忽略風振效應的選項(風振系數為1)
  • 7. e2k文件完善了墻鉸、抗震等級、層剛度計算方式的信息輸出
  • 8. 修復了風荷載指定 T1來源的顯示問題
  • 9. 改進了中國規范剛重比計算的等效側向力施加方式
  • 10. 修復了鋼管截面等效彎矩系數Beta的計算

發布日期:2020年3月5日

結構模型

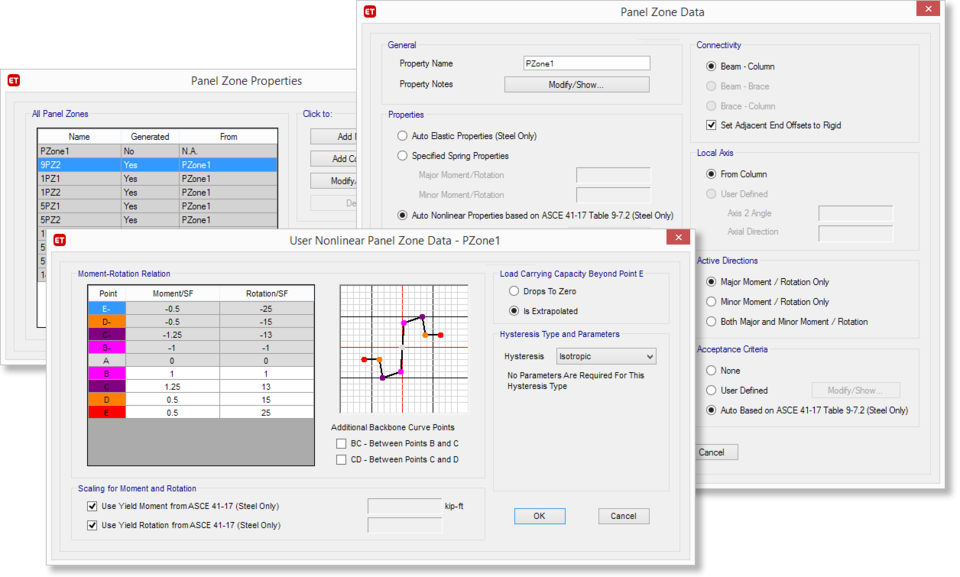

可以定義節點區的非線性行為,該屬性既可基于ASCE 41-17表9-7.2自動生成,也可以由用戶直接定義。節點區的非線性行為包括指定對稱的多段線性骨架曲線,并提供多種滯回選項。節點區的可接受準支持主、次方向單獨定義,同時也可基于ASCE 41-17表9-7.2自動生成。

詳圖

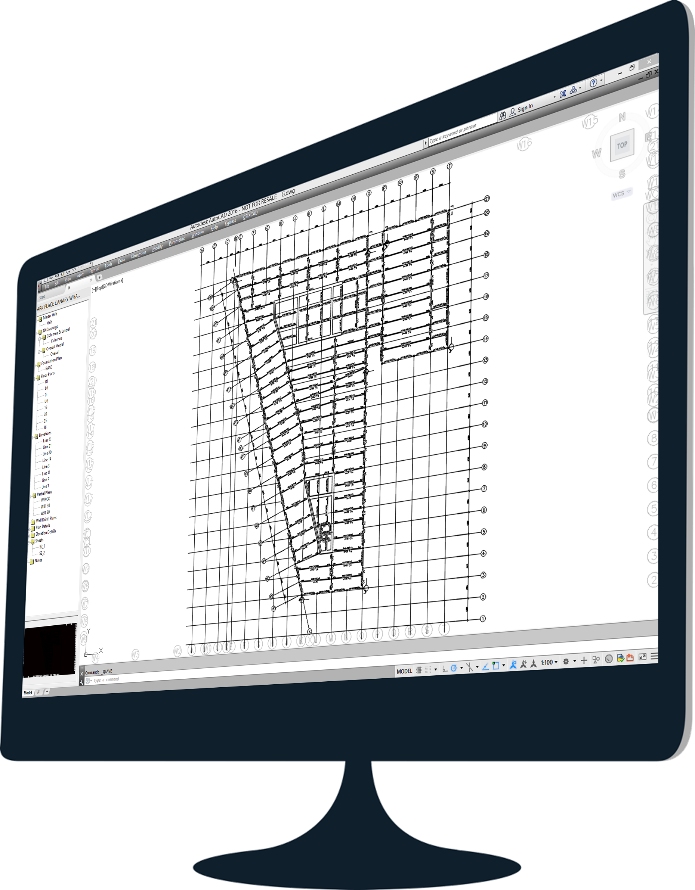

ETABS與CSiXCAD? 之間的兼容性進一步增強。CSiXCAD?系CSI公司最新開發的插件產品,旨在輔助用戶在AutoCAD?或BricsCAD?中快速完成鋼結構和混凝土結構的繪圖和歸檔工作。通常來講,建筑結構模型在ETABS中完成分析和設計后,CSiXCAD?可自動創建平面圖、立面圖、進度表和三維BIM模型。除此之外,AutoCAD?或BricsCAD?中的圖紙還可根據ETABS模型或設計結果的變化而實時更新,同時保留用戶在上述軟件中獨立完成的繪圖內容。

中國規范相關的設計功能改進
  • 1. 修復了組合梁設計結果異常的問題,該問題是v18版本新出現的
  • 2. 修復了個別鋼結構模型中水平構件類型判斷的問題,該問題是v18版本新出現的

發布日期:2019年8月1日

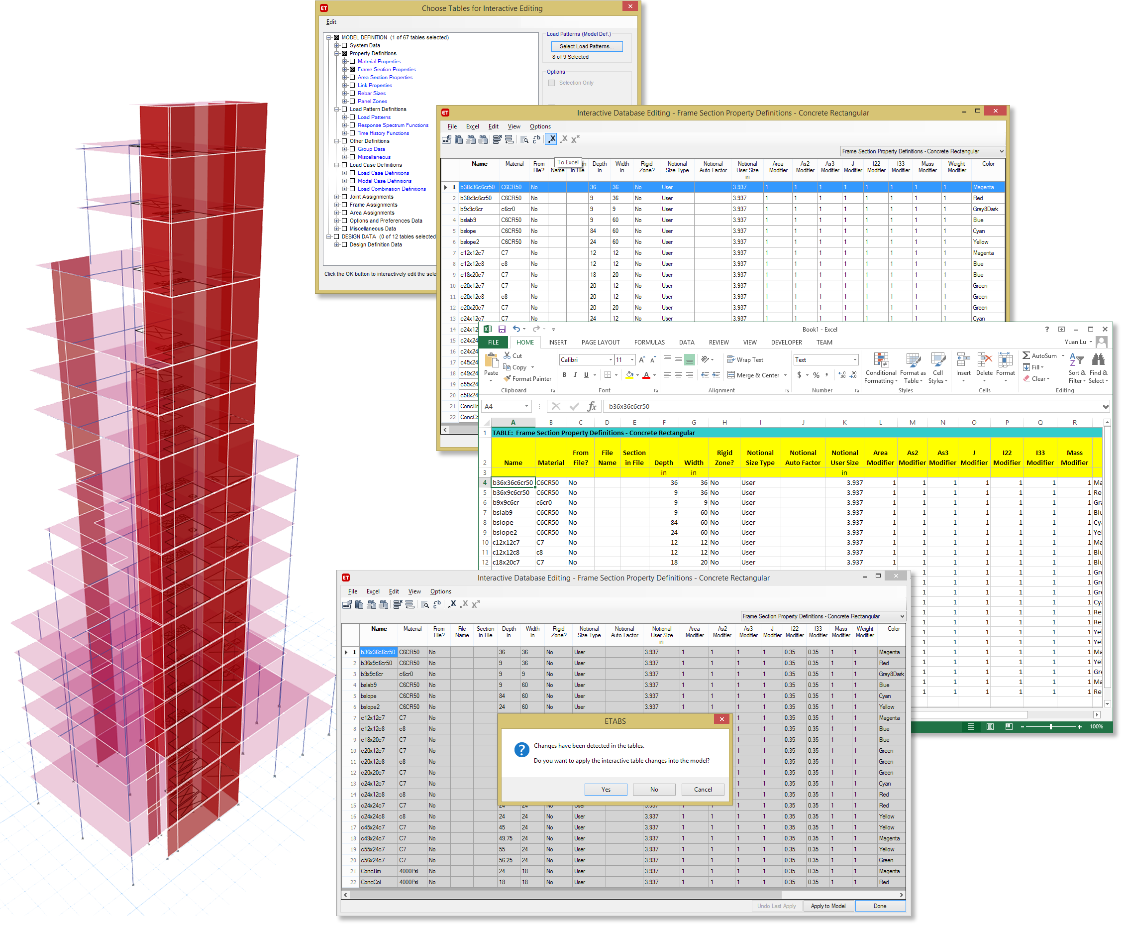

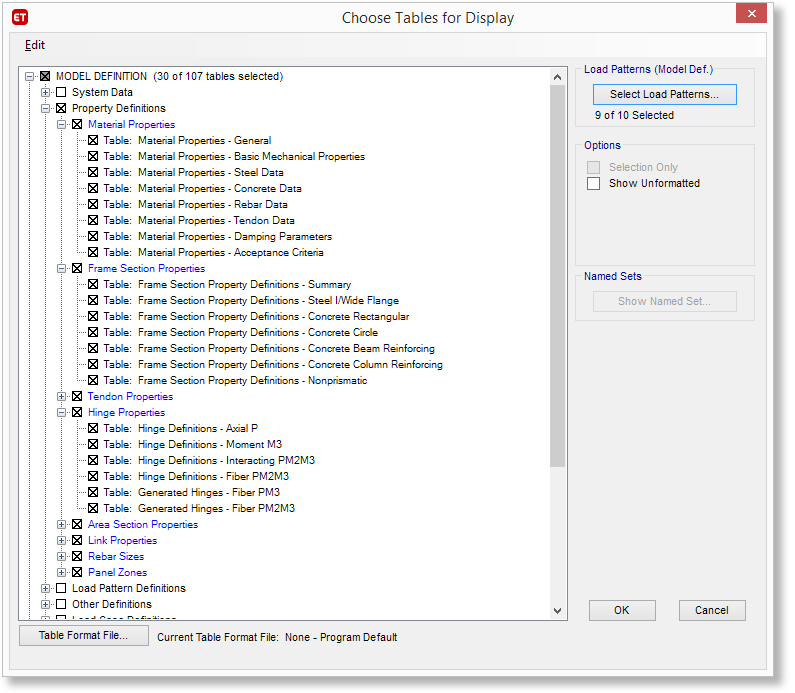

新的數據庫表格

數據庫表格擴展至完整的模型定義和結果查看

  • 模型定義相關的大多數表格均支持交互式編輯
  • 數據庫表格可導出為Excel、Access、XML或文本文件格式
  • 導出后的數據庫表格可在編輯后重新導入,以此定義新模型或組裝舊模型

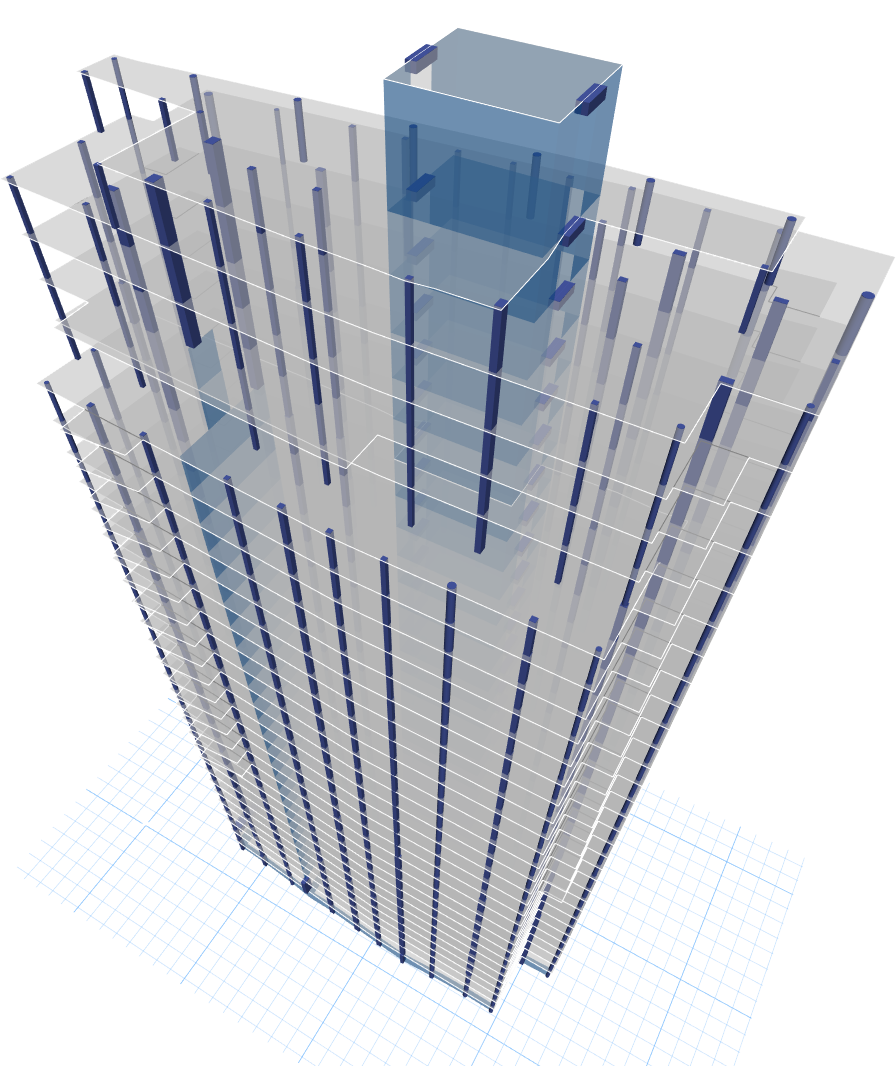

分析功能

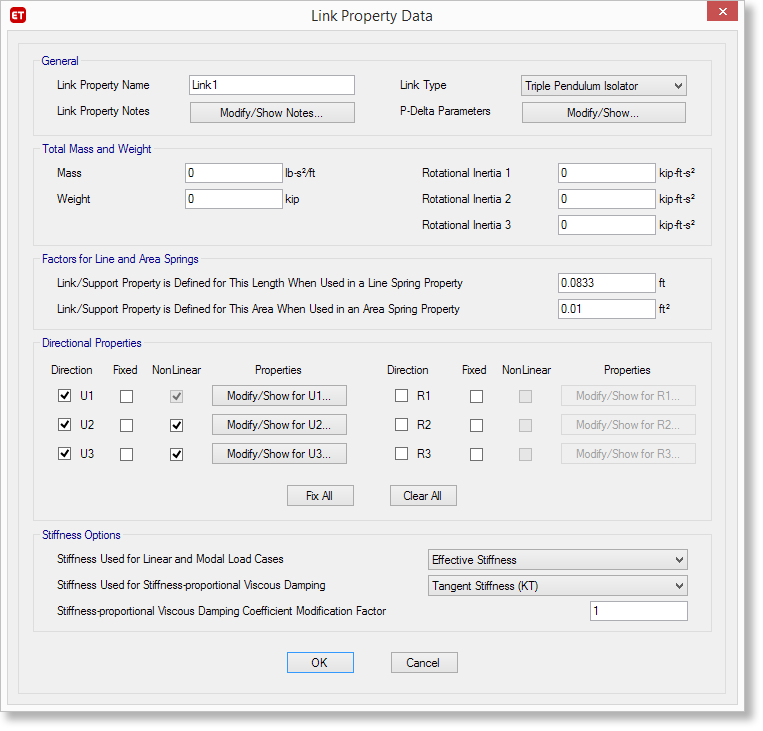

非線性連接屬性中新增關于剛度和阻尼的控制選項,
改進對耗能行為的控制

  • 非線性靜力分析支持ETE求解和線性搜索技術
  • 改善摩擦擺隔震器的收斂性能,適用于軸力變化或上抬的情況
性能化設計

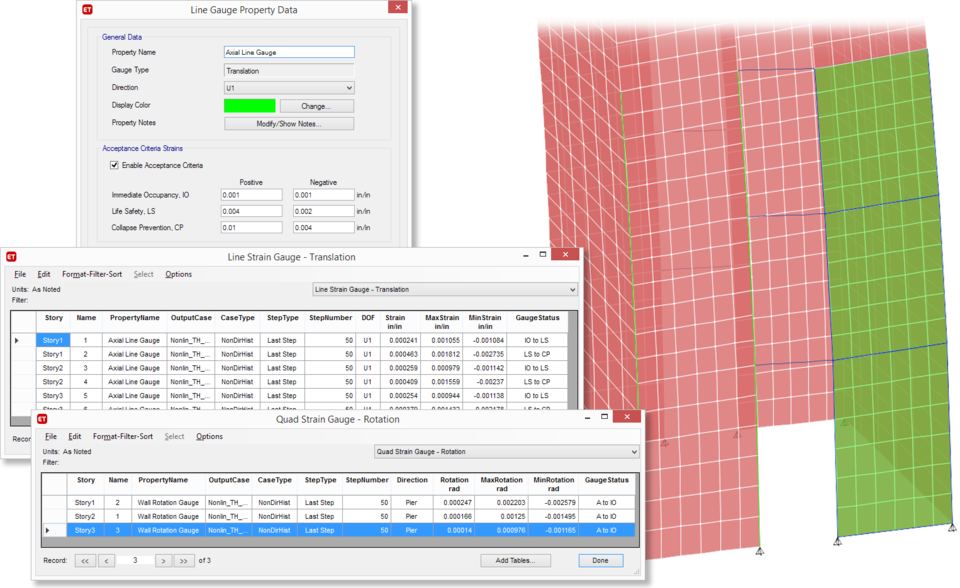

支持線應變和四邊形應變的定義及其可接受準則,
用于度量變形、剪力和轉角

后處理

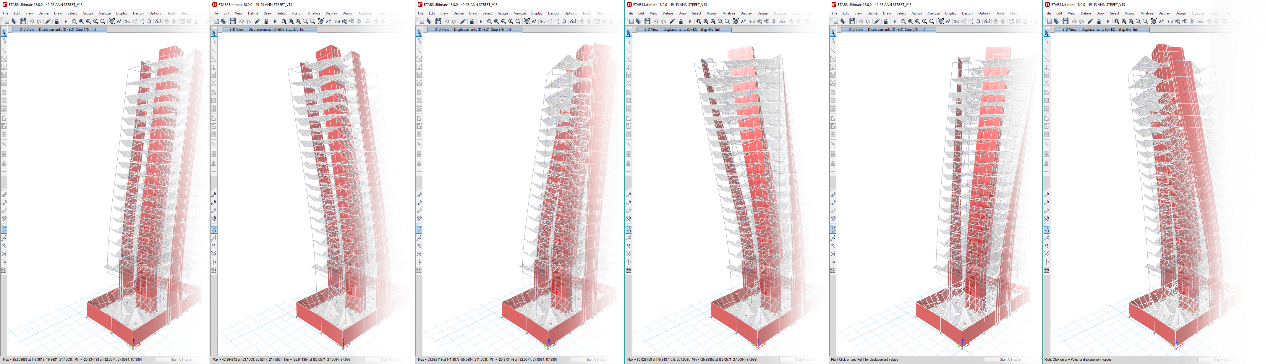

多步工況的荷載組合支持基于分析步的結果輸出,包括圖形顯示和表格查詢
廣義位移輸出支持絕對和相對的位移、速度和加速度

計算效率
  • 針對包含多步工況(如時程分析)的大量荷載組合,基于各種設計規范和材料屬性的框架設計和剪力墻設計的運行速度更快。


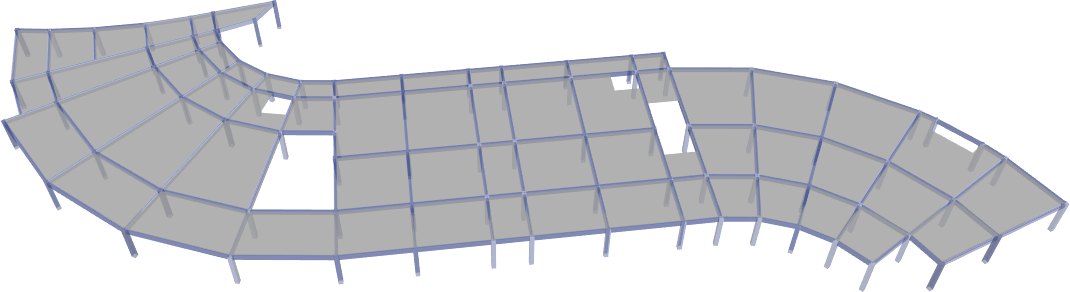

  • 前期完成網格劃分的殼對象無需重新劃分網格
    分析模型的生成速度更快。


  • 模態時程工況(包括FNA法)的結果顯示速度更快
    適用于采用大量模態的復雜模型。


  • 直接積分時程工況的計算結果文件進一步縮減,節省硬盤空間。


  • 為API提供更快的計算結果恢復速度

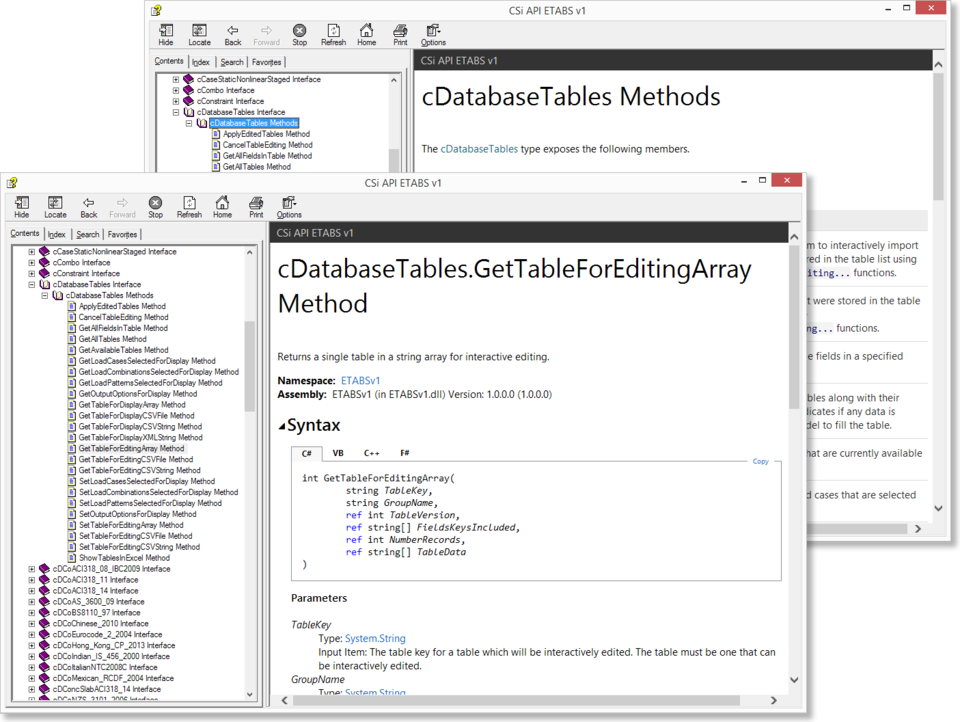

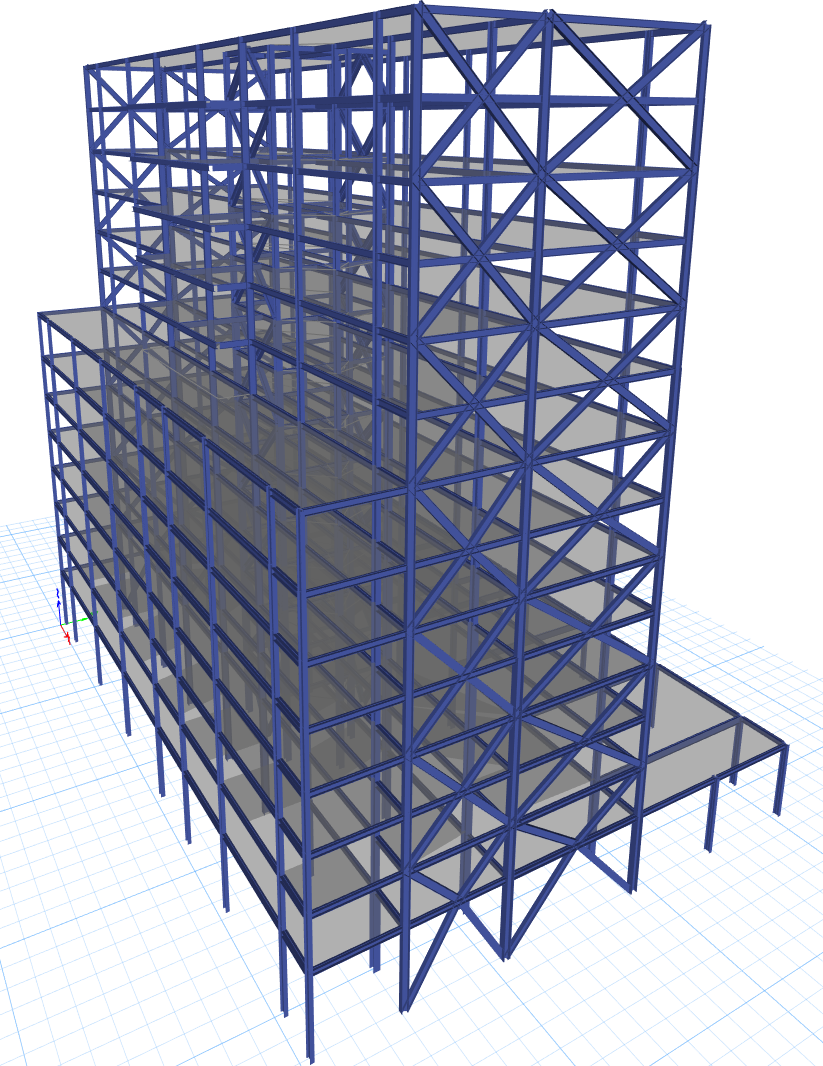

API函數
  • 自ETABS v18開始,API將兼容后續ETABS的各主要版本,
    直至API自身進行重大更新


  • 新的通用型API可同時應用于ETABS、SAP2000、
    CSiBridge等CSI產品

新的數據庫表格支持多種格式的數據訪問及顯示
新的數據庫表格支持多種格式的編輯方式,類似于交互式數據庫編輯

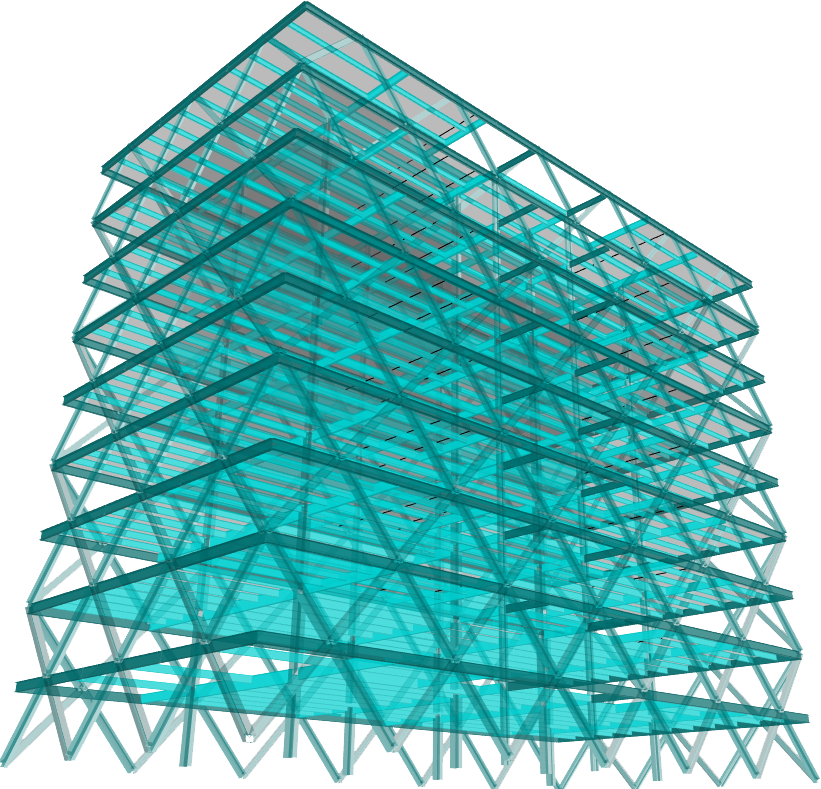

ETABS v18 其他改進

  • ✦  根據《建筑結構可靠性設計統一標準(GB50068-2018)》,更新默認的荷載組合

  • ✦  統計框剪比時,框架承擔的剪力包括斜柱的貢獻

  • ✦  修復了梁端負彎矩調幅系數首選項和覆蓋項默認數值不一致的問題

  • ✦  修正了風荷載計算問題,因模態形狀插值時混淆了絕對標高和相對標高而導致的計算誤差。該問題只對建筑物底部遠離0標高時且振型系數來自模態分析時有影響。

  • ✦  鋼筋混凝土柱設計細節中的設計內力輸出更多信息,包括荷載組合的設計內力,以及二階效應調整后的設計內力,便于用戶核查。

  • ✦  修改了連梁設計細節的顯示錯誤,修改了連梁設計覆蓋項“保護層厚度”未起作用的錯誤。

  • ✦  混凝土節點抗剪設計時的 由0.75修正為0.85

  • ✦  按中國規范計算鋼筋混凝土柱PMM曲面時,其軸心受壓承載力值考慮了規范公式中的系數0.9,之前是1.0。該問題只影響PMM曲面形狀。以往版本進行截面設計時此處的公式使用是正確的。

  • ✦  修正了柱剪跨比計算的兩個錯誤:1)計算時應使用有效高度,以前使用了截面高度;2)不應考慮內力調整系數MMF和SMF對剪跨比的影響。

  • ✦  修正了柱截面最小配筋率在有的情況下(例如特一級構件、IV類場地等)的取值錯誤

  • ✦  “場地類別”僅保留在設計首選項,“是否高層結構”僅保留在一般結構總信息,之前兩個選項同時出現在設計首選項和一般結構總信息,有時會導致問題

  • ✦  修正了在個別情況下對鋼構件長細比超限的誤判

  • ✦  修改了v17版本創建結構總信息失敗的問題

  • ✦  修改了v17版本輸出位移比結果表格時規定水平力工況不完整的問題

  • ✦  表格顯示被重新移回了模型瀏覽器,用戶右擊表格名稱可進入交互式數據庫編輯模式

  • ✦  修復了使用NLC許可時沒有中國設計規范的問題

  • ✦  修復了交互式數據庫編輯相關的多個問題

  • 附注:與前往版本不同,ETABS v18暫時取消了通過界面左側“模型瀏覽器”查看表格的功能,所有表格通過命令“顯示>顯示表格”查看

混凝土框架設計
  • 新增澳大利亞規范AS 3600-2018
  • 新增韓國規范KBC 2016(含抗震設計)
  • 新增墨西哥建筑規范Mexico RCFD 2017
  • 新的新西蘭規范NZS 3101-06包含梁的抗扭設計
  • 基于俄羅斯規范SP 63.13330.2012的混凝土框架設計功能得到進一步擴展和增強,如:新增混凝土梁的裂縫寬度分析。
  • 新增土耳其規范TS 500-2000(R2018)(含抗震設計)
剪力墻設計
  • 新增澳大利亞規范AS 3600-2018
  • 新增韓國規范KBC 2016(含抗震設計)
  • 新增墨西哥建筑規范Mexico RCFD 2017
  • 新增俄羅斯規范SP 63.13330.2012
  • 新增土耳其規范TS 500-2000(R2018)(含抗震設計)
  • 增強的三維墻肢識別技術輕松實現“共面墻肢無需在內部橫向墻的相交處打斷”即可自動識別墻肢等諸多便捷功能
樓板設計

新增俄羅斯規范SP 63.13330.2012

鋼框架設計

新增韓國規范KBC 2016(含抗震設計)
基于俄羅斯規范SP 63.13330.2011的鋼框架設計功能
得到進一步擴展和增強

組合梁設計

AISC 360-16規范新增考慮組合梁軸力的選項
AISC 360-16規范可根據AISC Design Guide 31中的條款設計鋸齒形截面和蜂窩形截面
基于歐標Eurocode 4-2004的組合梁設計功能得到進一步擴展和增強

發布日期:2018年8月10日

Chinese Steel Frame Design 中國鋼框架設計
  • 中國鋼框架設計支持GB50017-2017, GB50011-2010 和 JGJ99-2015.
  • 新增鋼材牌號及部分強度設計值調整
  • 構件驗算公式部分調整
  • 新增直接分析設計法
  • 新增二階P-Δ彈性分析與設計法
  • 新增框架按段數或最大長度剖分功能
建模

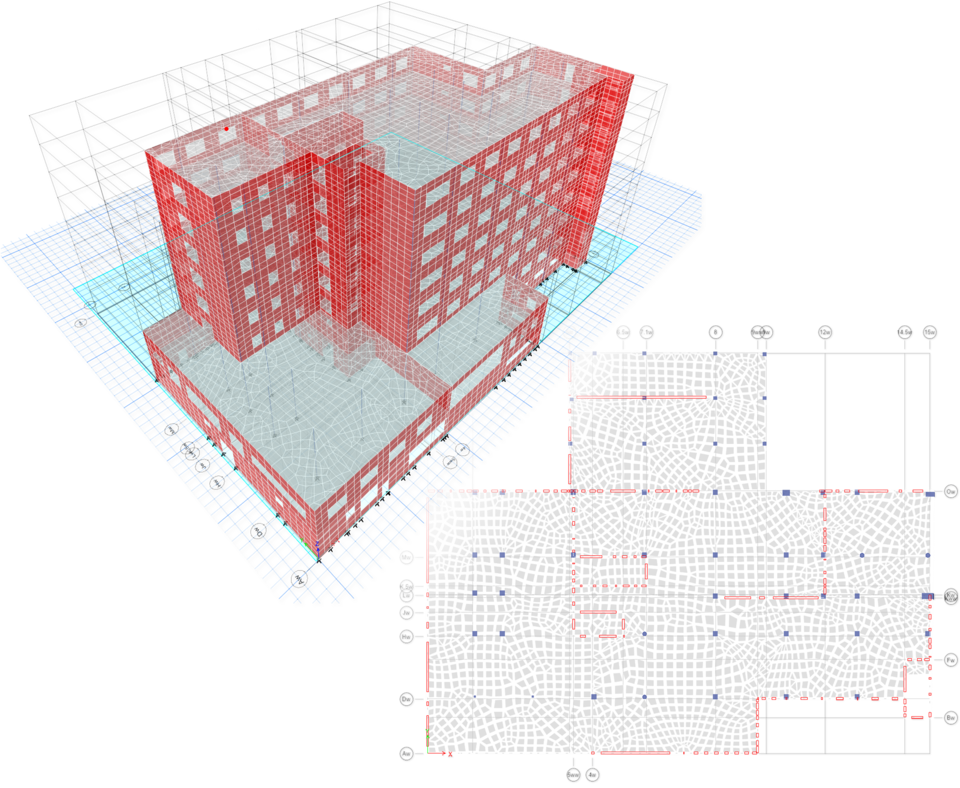

樓面板通用四邊形剖分

用戶定義殼單元內部剖分

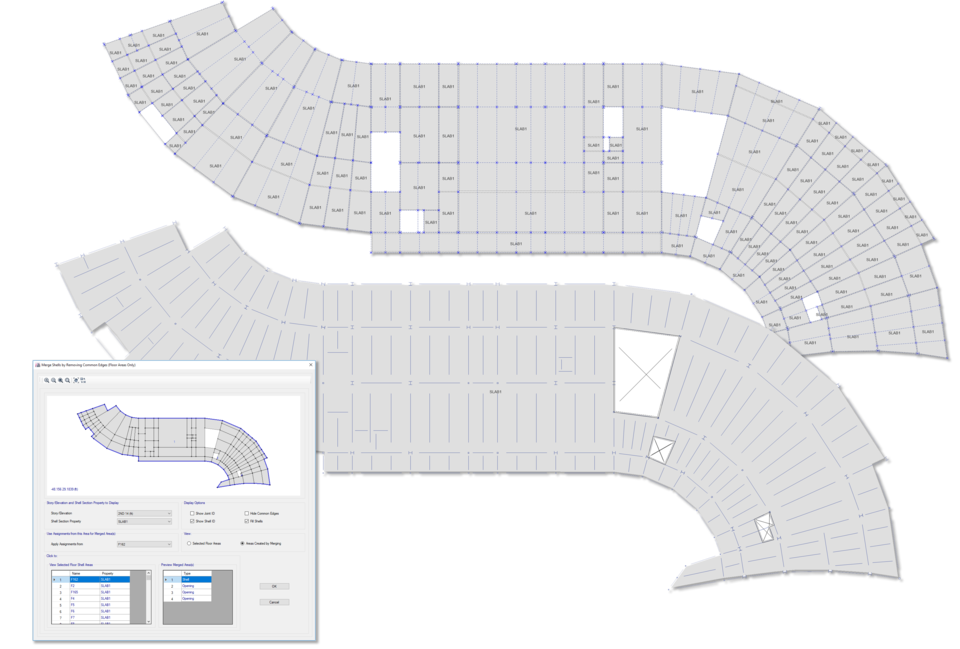

改進樓板合并功能,可通過移除邊合并多個樓板

在柱頂和墻頂自動添加剛域

圖形顯示

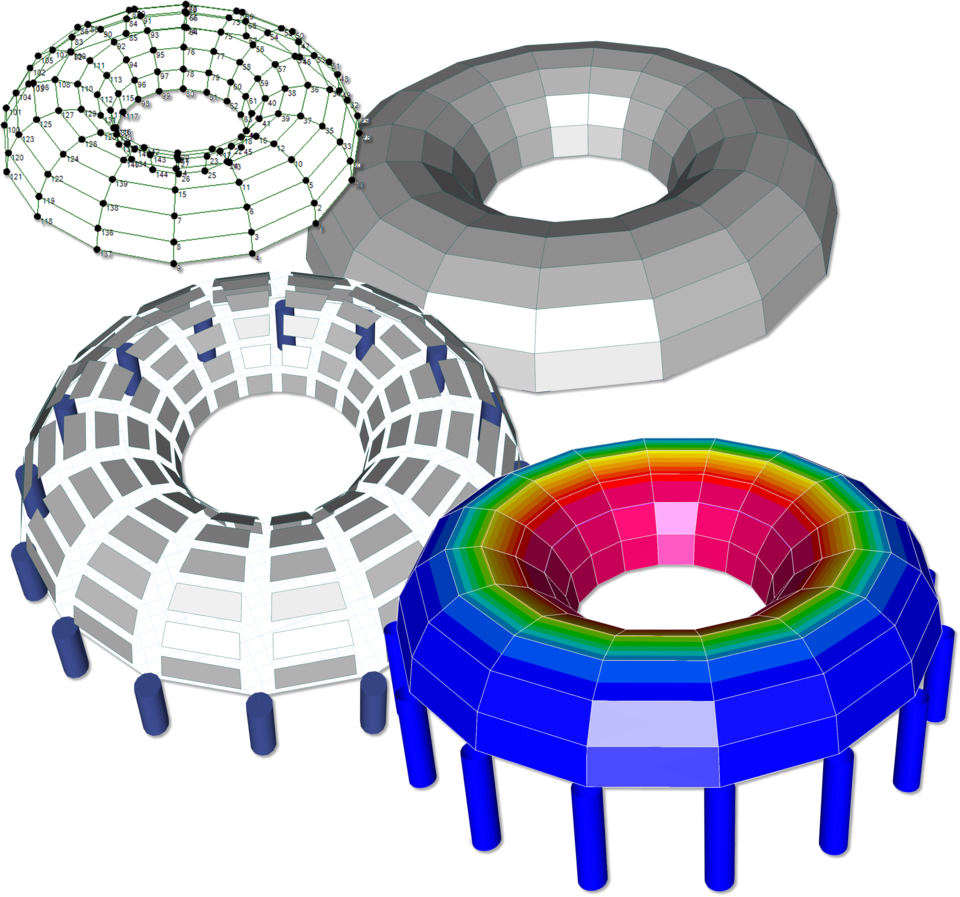

DirectX 顯示模式進一步增強

分析

增加高阻尼橡膠隔震器單元

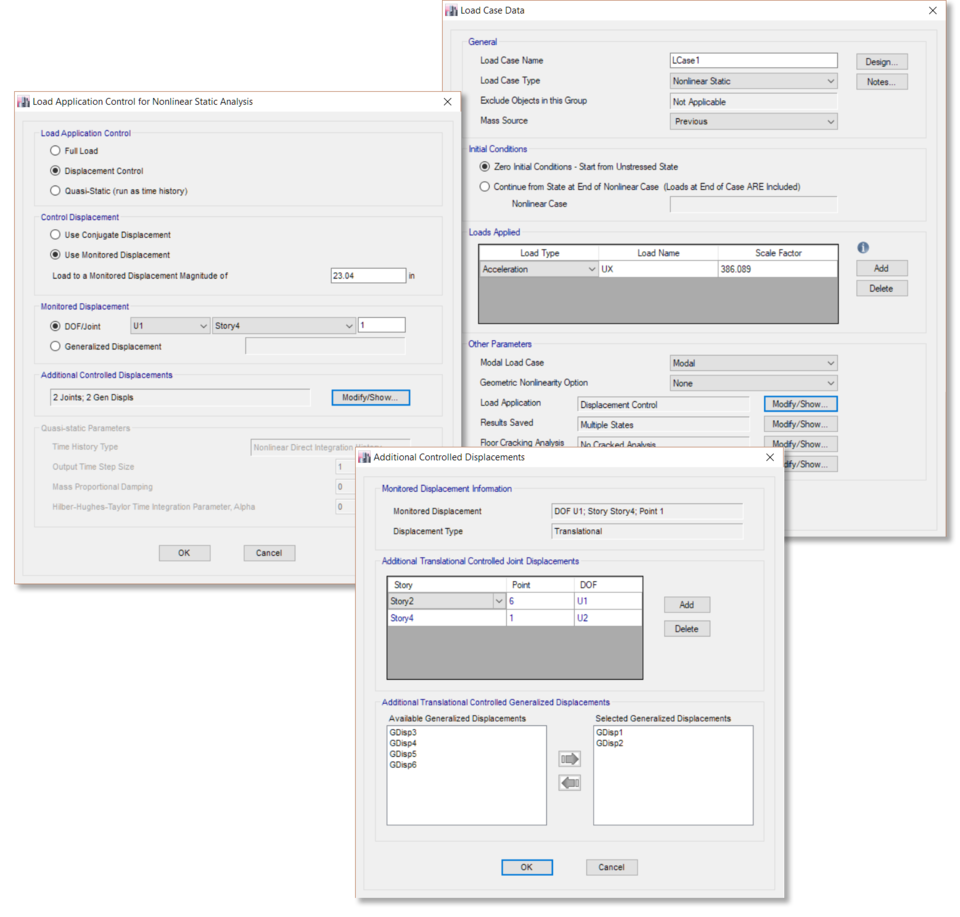

利用多節點位移控制進行靜力推覆分析,提高收斂性

連接單元屬性可用于線彈簧和面彈簧

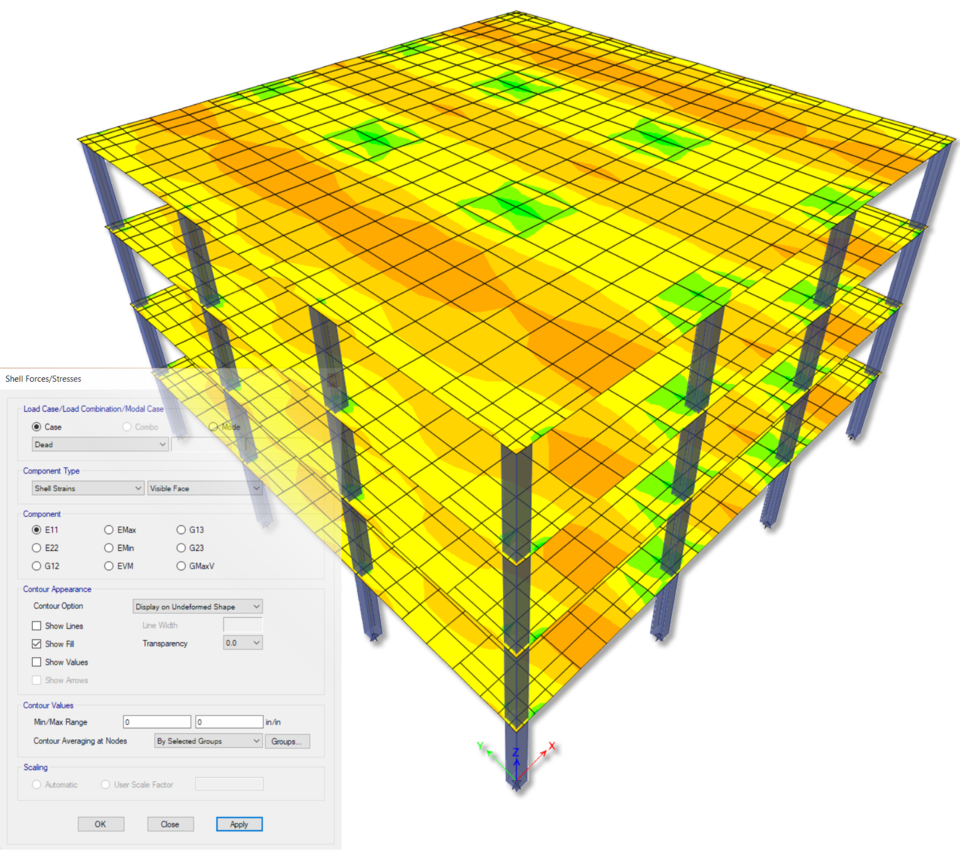

殼對象(墻和樓板)的應變響應輸出

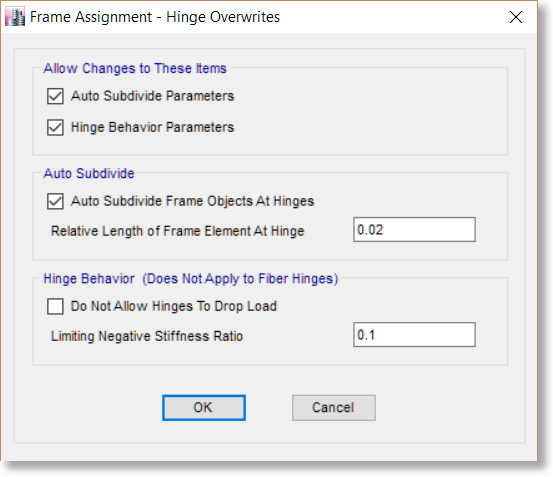

增加控制框架塑性鉸強度下降段斜率的選項

位移控制的靜力非線性分析收斂性進一步增強

靜力非線性分析提供非迭代的事件到事件的求解選項

非線性荷載工況運行和顯示的速度增加,存儲空間進一步降低, 提取計算結果可使用多線程,大幅提高結果輸出速度。

性能化設計

基于ASCE 41-17的自動鉸屬性

鉸骨架曲線上增加BC點和CD點選項

荷載規范

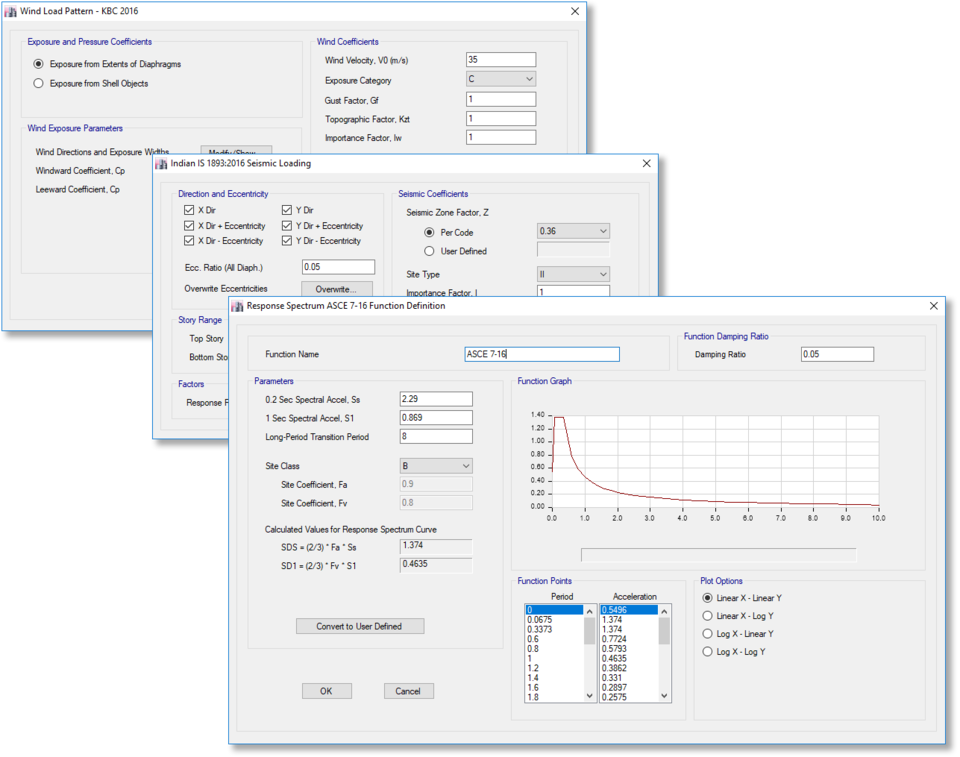

  • 基于ASCE 7-16和韓國建筑規范 (KBC 2016)的自動風荷載


  • 基于ASCE 7-16, 韓國建筑規范 (KBC 2016), 印度標準規范 (IS 1893:2016) 和 土耳其抗震規范 (TSC-2018)的自動地震荷載


  • 基于ASCE 7-16, 韓國建筑規范 (KBC 2016), 印度標準規范 (IS 1893:2016) 和 土耳其抗震規范 (TSC-2018)的自動反應譜函數


設計規范

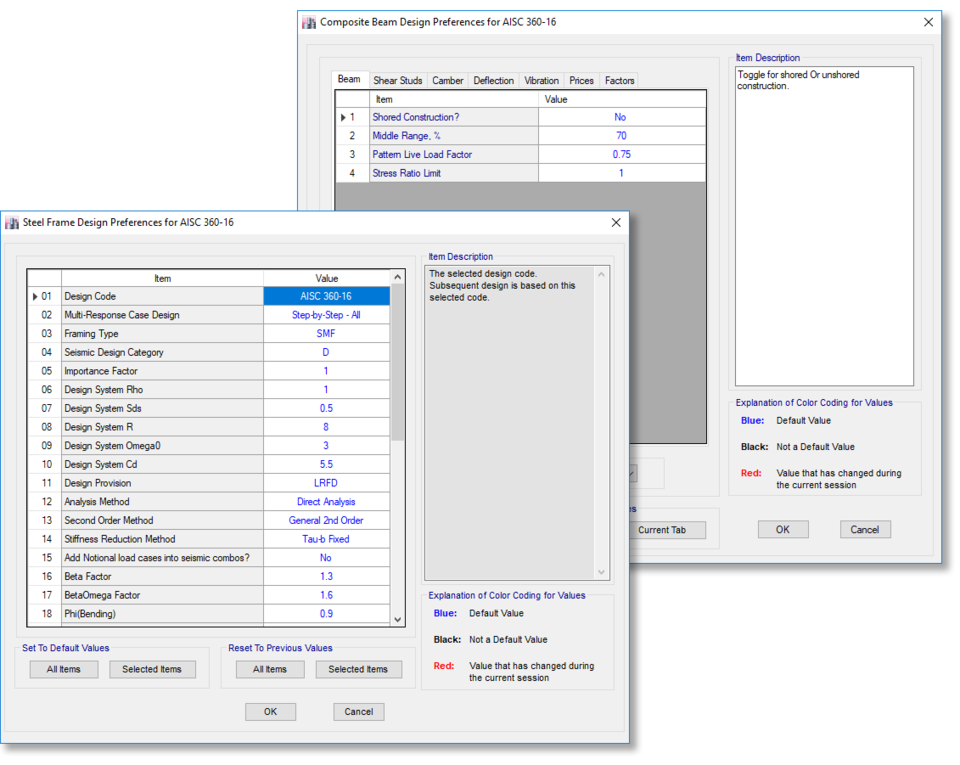

  • 增加基于AISC 360-16的組合梁設計


  • 增加基于AISC 360-16的鋼框架梁設計


  • 增加基于NTC 2018的鋼框架梁設計


  • 基于IS 13920:2016抗震規范升級IS 456:2000混凝土框架設計


設計

運行設計(所有類型)實現了并行計算,設計速度大幅提高

自動混凝土柱設計可達到強柱弱梁連接的效果

基于AISC 360, CSA S16 和 Eurocode的
組合梁設計實現了AISC Design Guide (DG) 11

基于AISC 360-16, AISC 36-10 和 AISC 360-05 規范的
組合梁設計可考慮腹板開洞

發布日期:2017年11月23日

建模

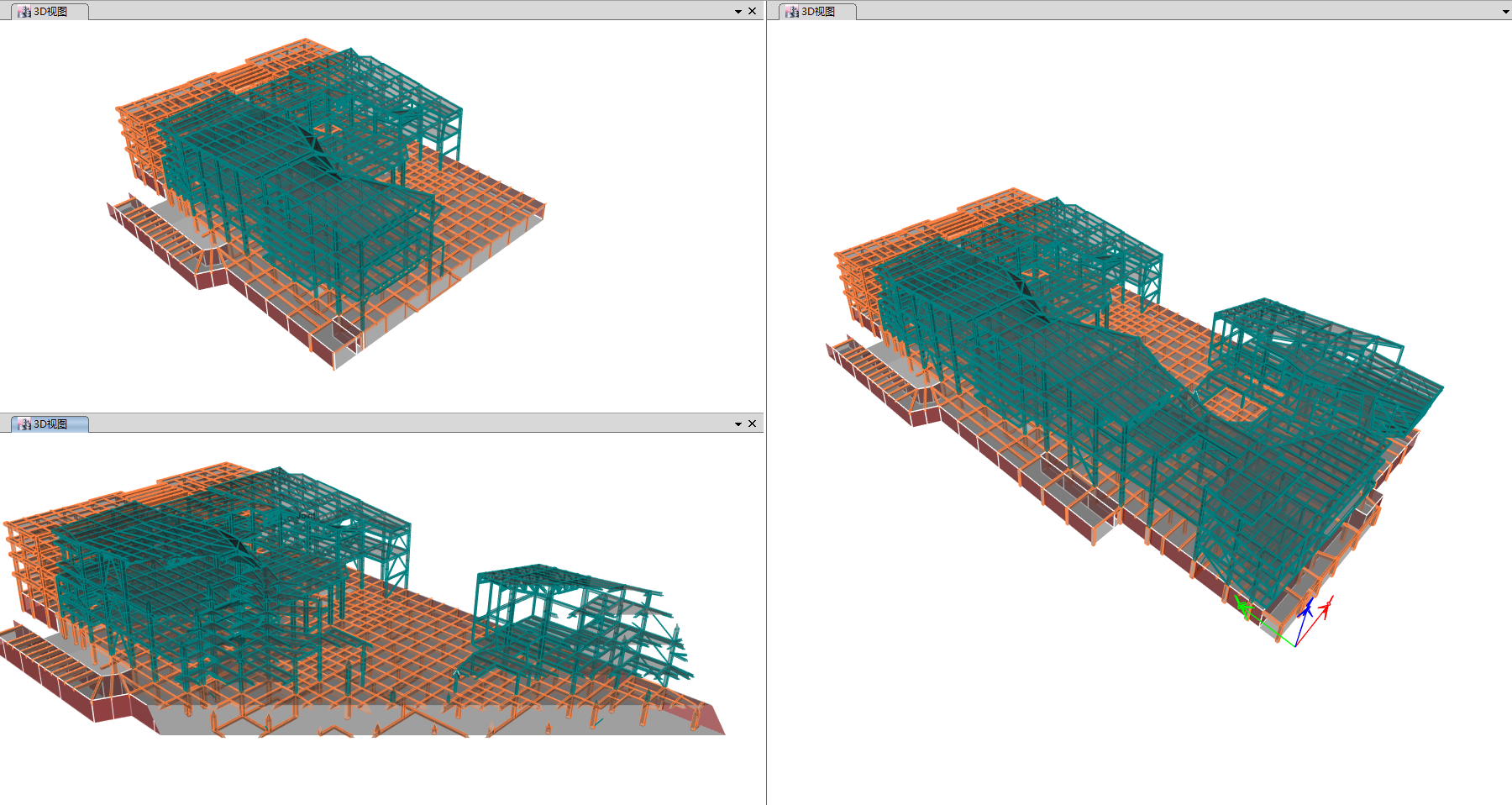

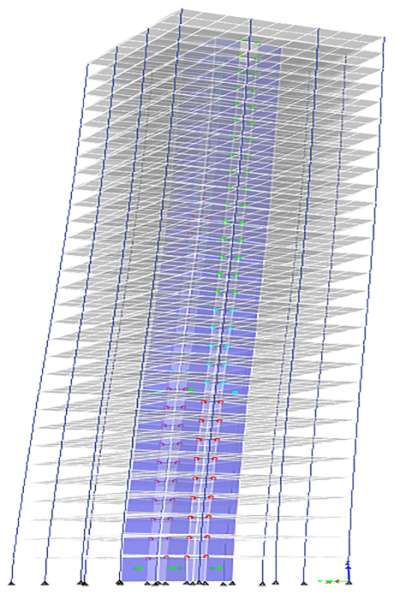

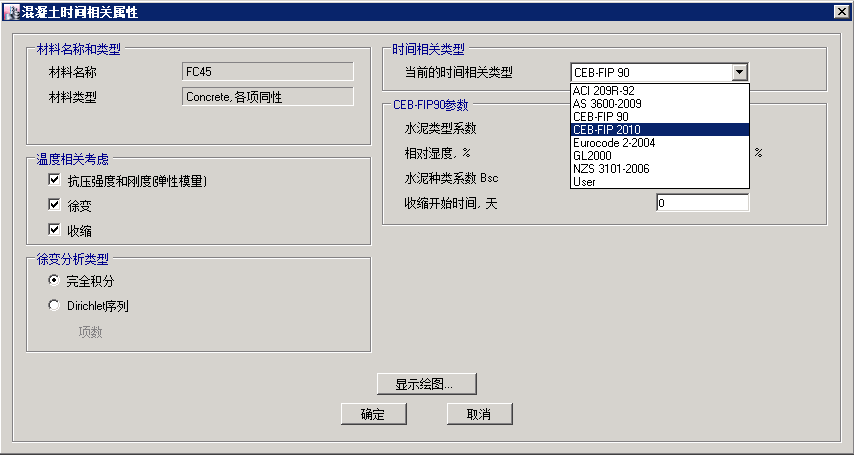

增加關于收縮、徐變以及剛度隨時間變化的規范:Eurocode 2-2004,澳大利亞規范AS 3600-2009, 新西蘭規范NZS 3101-2006 和 GL 2000 模型。

分析

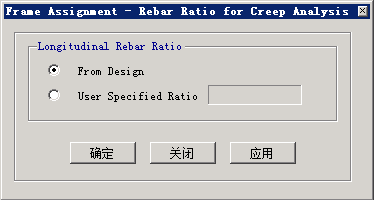

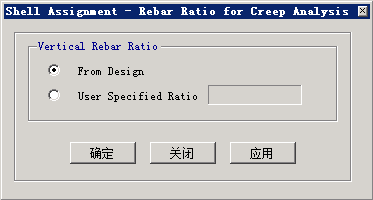

1. 收縮徐變行為現在可以考慮鋼筋對減小柱、墻構件軸向變形的影響

2. 對于線性和非線性直接積分時程分析,提供附加模態阻尼選項,可以使結果更逼真且相對保守。


結果輸出與顯示

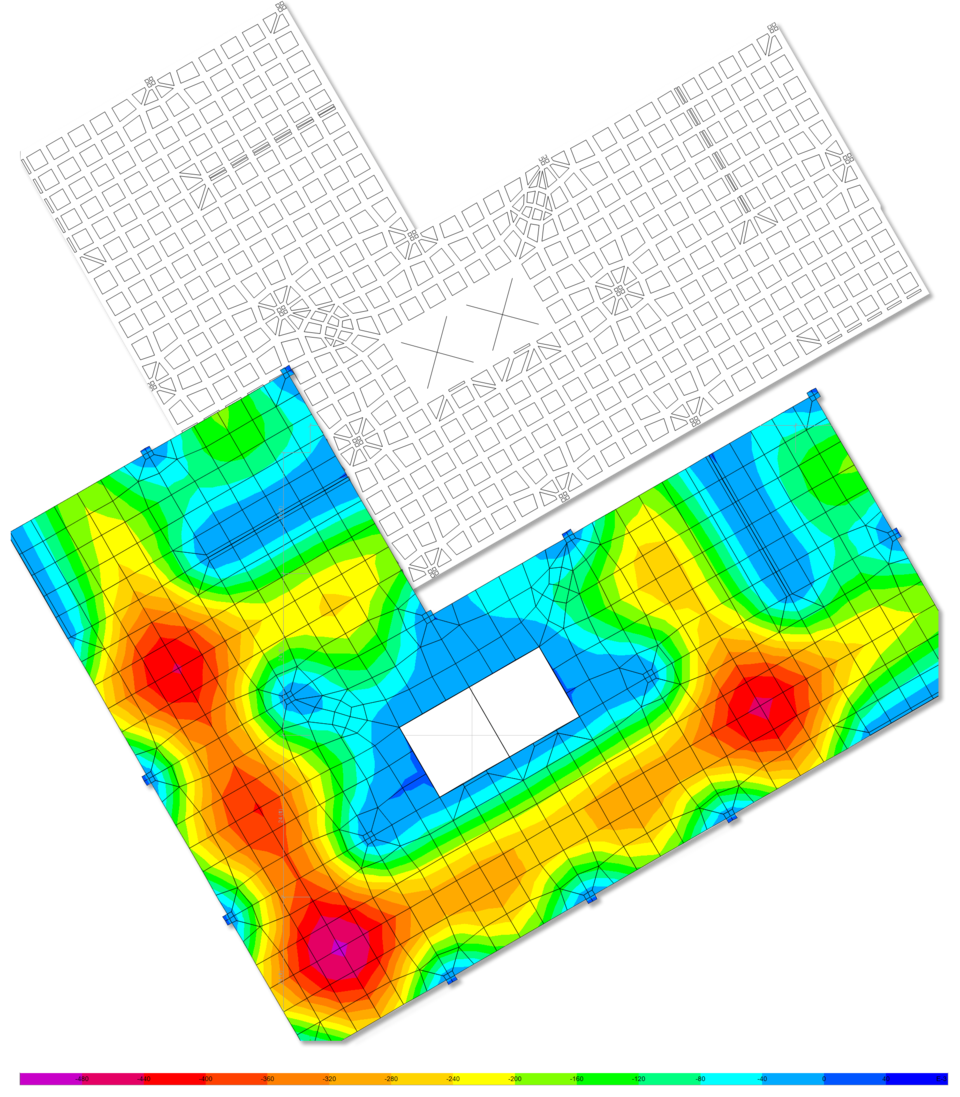

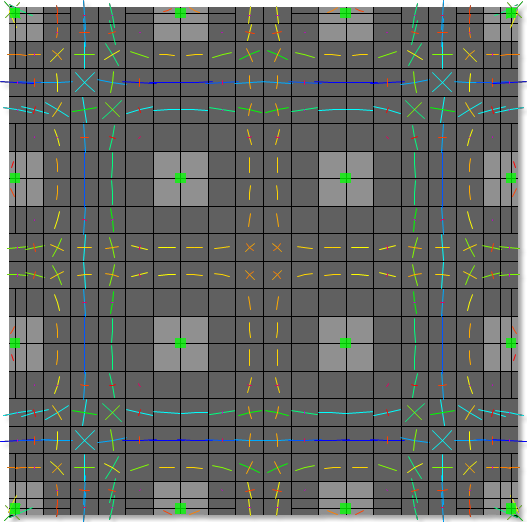

基于Eurocode 2-2004顯示樓板開裂寬度

發布日期:2017年4月7日


性能化設計

對于多步靜力非線性分析、非線性直接積分時程分析工況,其分析結果文件的大小減少,節省存儲空間。

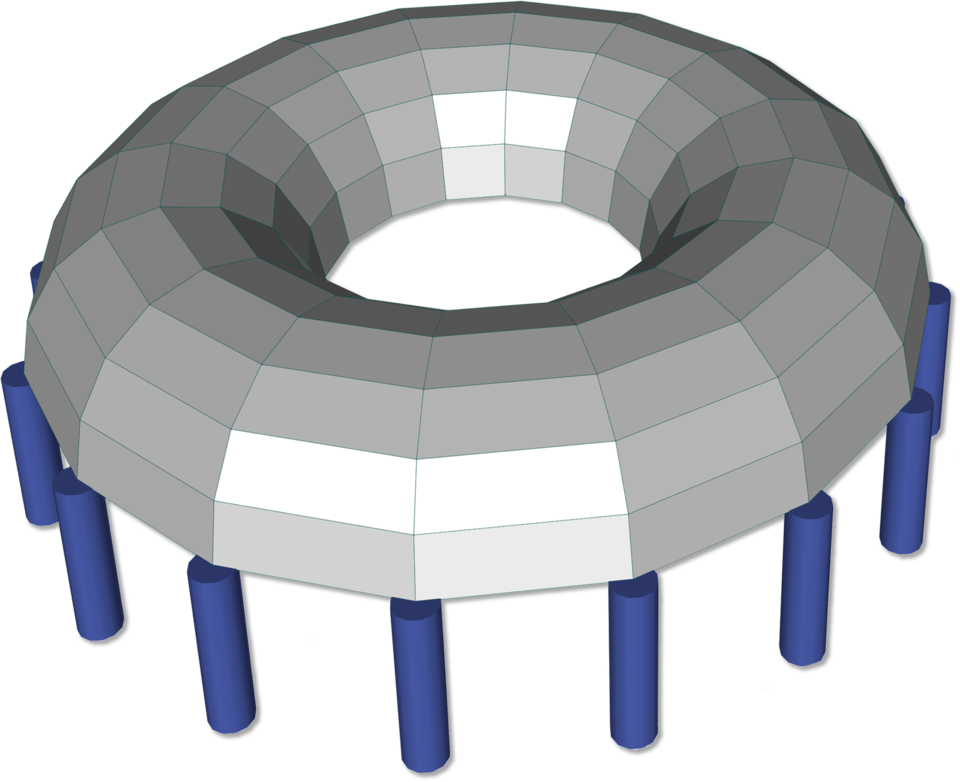

DirectX 圖形界面
  • 1. 增強顯示速度和外觀

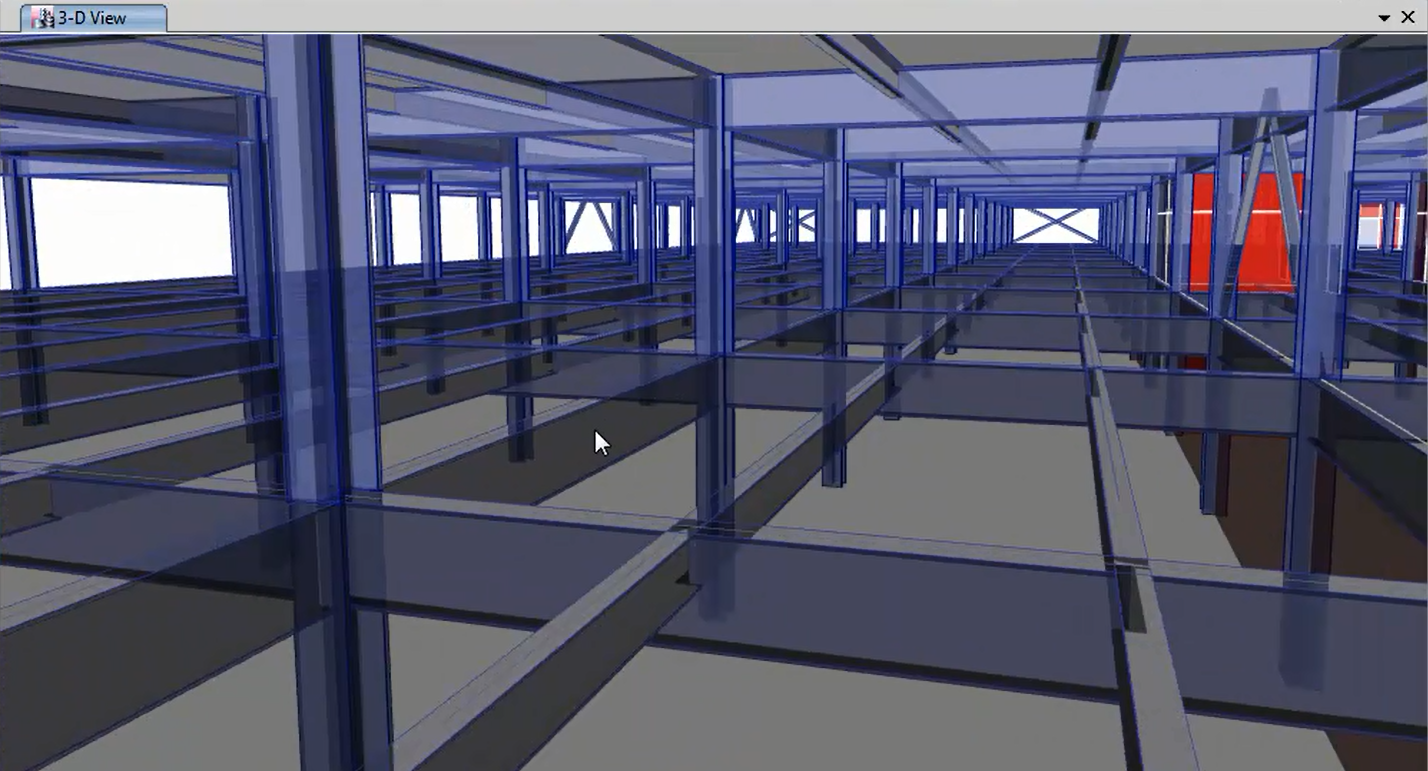

  • 2. “步入”模式導航,可進入模型內部查看結構細節,視頻介紹
  • 3. 支持3D打印
  • 4. 剖切視圖,可查看結構的剖切面
輸出與顯示

查看一條或多條加速度時程函數的反應譜曲線。同時查看多條時程函數的反應譜時,可以顯示包絡值、平均值、或平均值+給定倍數的標準偏差。

國際規范更新
  • 1. 自動地震荷載和反應譜函數新增越南規范 TCVN 9386:2012
  • 2. 自動風荷載新增越南規范 TCVN 2737:1995、印度規范IS:875(Part3)2015
  • 3. 新增越南的混凝土和鋼筋材料
中國規范更新
  • 修正鋼筋混凝土框架柱PMM曲面上軸心受壓承載力Pmax計算錯誤:系數0.9誤用為1.0。

發布日期:2016年11月24日

樓板設計

ETABS 2016支持對混凝土樓板及后張法預應力混凝土樓板進行設計。
  • 輸出基于設計板帶的彎矩、剪力、扭矩的圖形及表格結果。
  • 可在模型中添加預應力鋼束,完成后張法預應力混凝土樓板設計。
  • 涵蓋美國、歐洲、英國,加拿大,中國等國家和地區的相關設計規范。

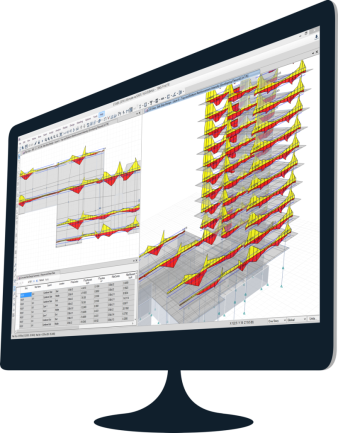

  • 樓板設計結果表達

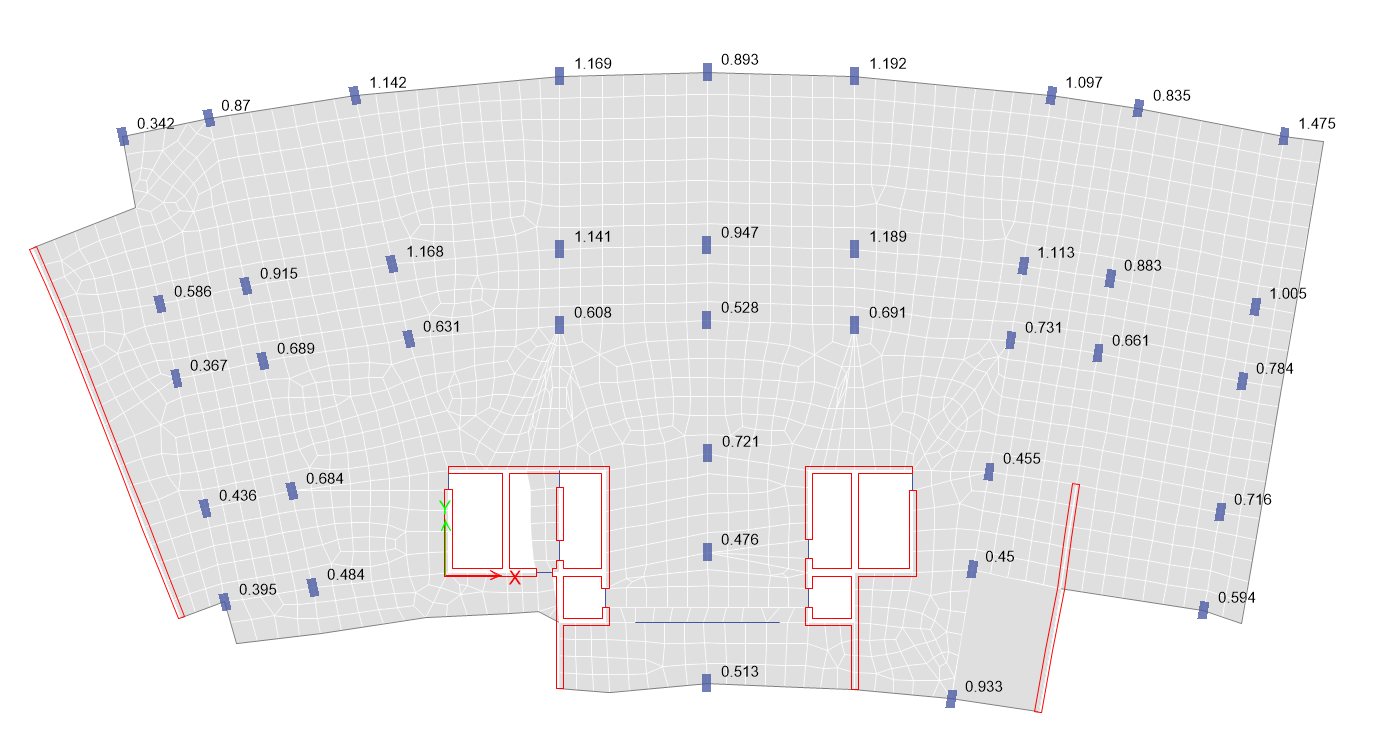

  • 驗算柱或指定加載位置對混凝土樓板的沖切。并且用戶可以在沖切校核覆蓋項中指定未在模型中建立的洞口位置,考慮其對沖切周長的影響。

建模功能

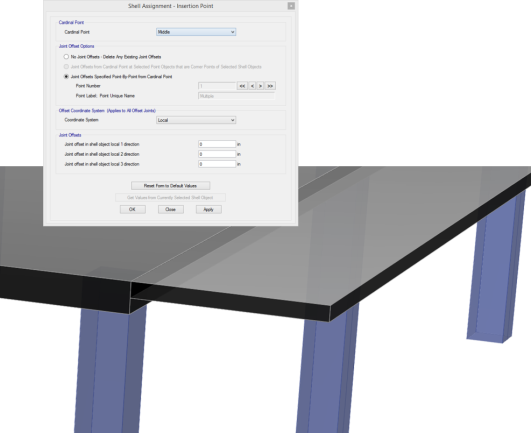

  • 殼單元指定插入點及厚度覆蓋,可模擬非均勻厚度的板,或模擬剪力墻的偏心布置。

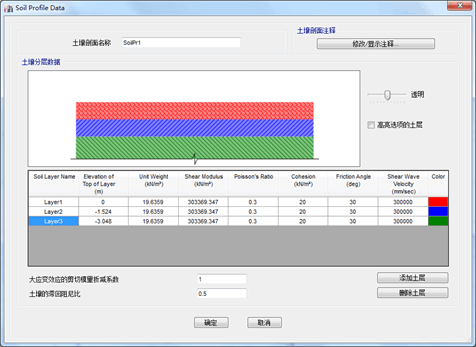

  • 定義地基土層剖面屬性,在基礎底部自動生成彈簧,模擬土與基礎的相互作用。

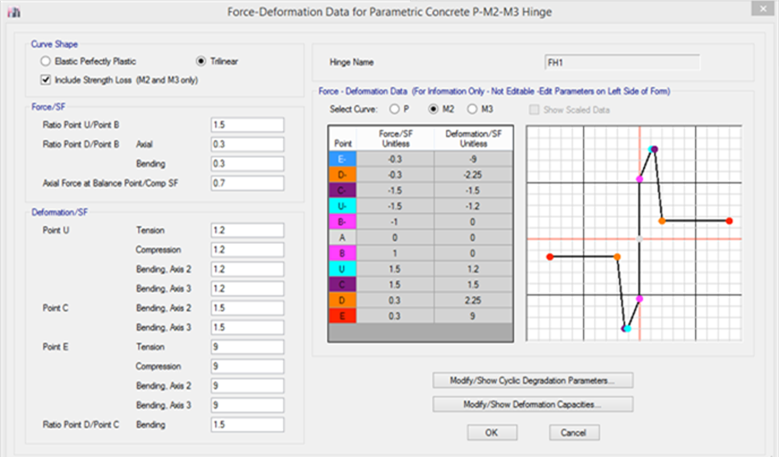

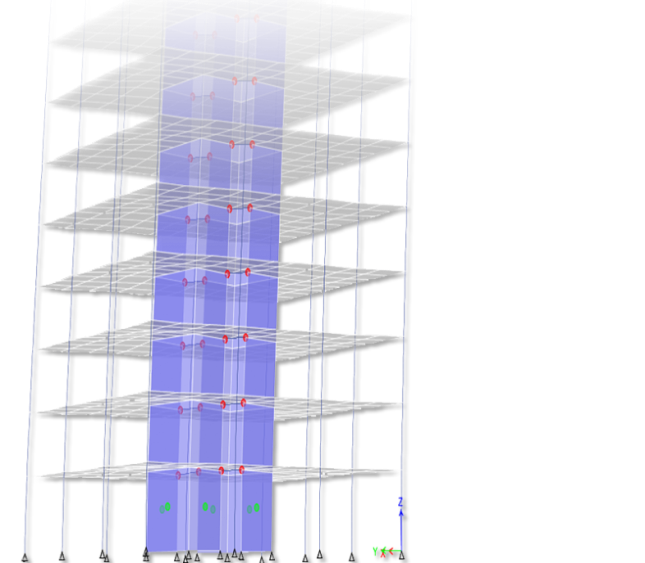

  • 增強參數化定義PMM塑性鉸。
  • 允許定義板邊或墻邊的彎矩、剪力釋放 。

加載功能

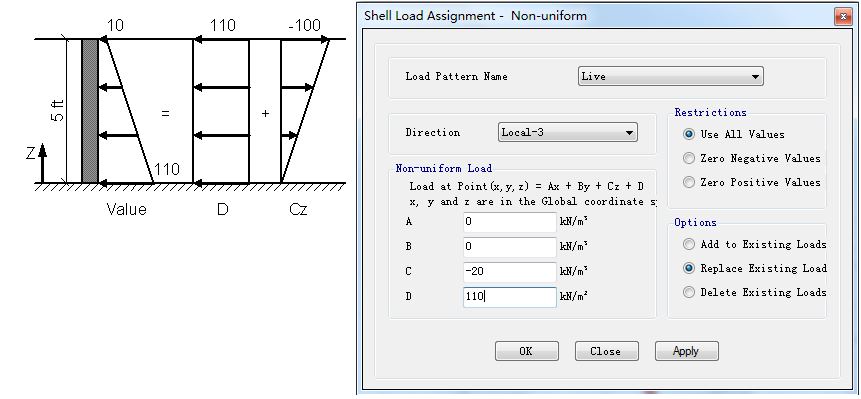

  • 允許施加非均勻面荷載,可用于模擬土壓力或水壓力。

  • 自動風荷載新增加拿大規范NBCC 2015,風荷載中考慮了扭距。
  • 反應譜函數新增加拿大規范NBCC 2015和俄羅斯規范。

分析功能

  • 非線性直接積分時程分析支持Event-to-Event求解策略,計算速度提升顯著。
  • 自動的樓板舒適度分析。對于大跨度樓板考慮人行荷載作用下的振動分析,可在樓板上指定人行路徑,同時輸入相關參數,程序?qū)⒆詣舆M(jìn)行時程分析。

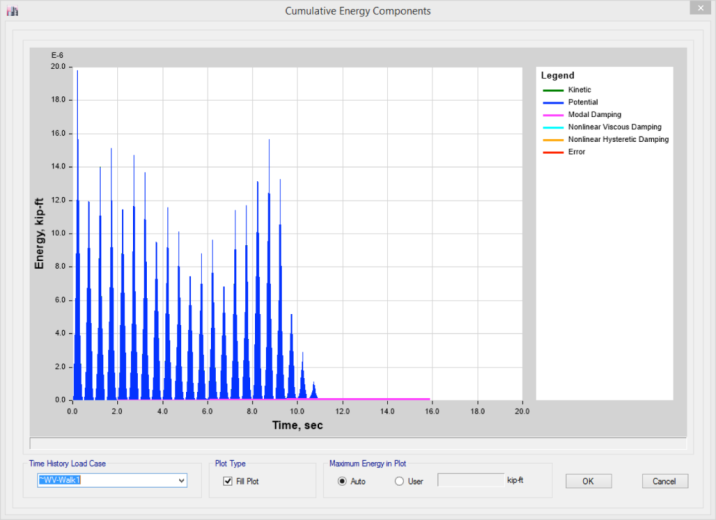

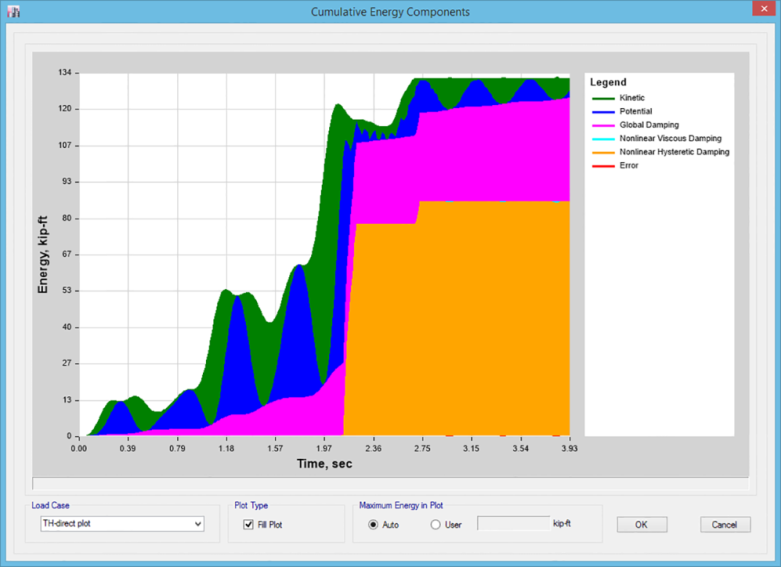

  • 非線性直接積分時程分析、非線性靜力分析、階段施工分析工況支持輸出能量圖及相應的表格結果。

輸出和顯示功能

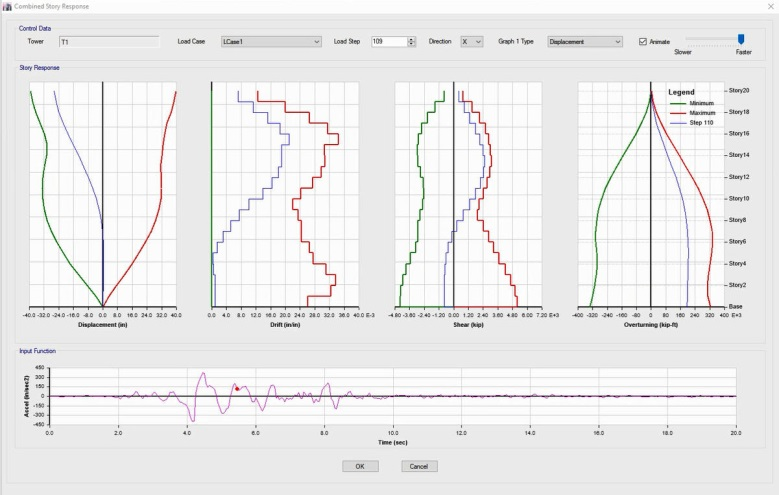

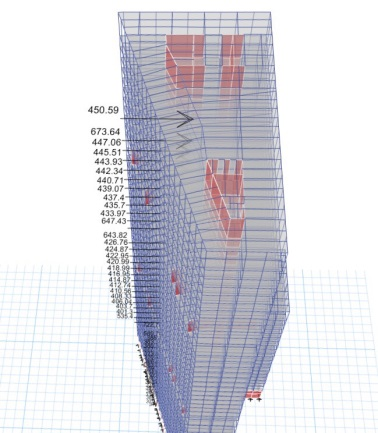

  • 在一個窗口中以動態方式同時顯示時程工況或非線性靜力工況下的地震加速度、樓層位移、層間位移角、層剪力、傾覆力矩結果。

設計功能

  • 混凝土框架和鋼框架設計新增俄羅斯規范

  • 新增中國規范結構抗震性能設計,符合JGJ3-2010 3.11.3-1、3.11.3-2的要求
  • 改進與中國規范設計相關的功能:
√ 修復構件內力調整系數的個別錯誤;
√ 修復活荷載組合系數Gamma_EG的錯誤,使之與質量源的定義相關;
√ 修復包含橫向或扭轉風振時創建結構總信息失??;
√ 完善初始化模型選擇為中國規范時默認材料的設置;
√ 完善橫向風振與扭轉風振效應的計算;
√ 完善筒體結構框架部分的地震剪力調整,符合JGJ3-2010 9.1.11的要求;
√ 完善框架構件設計報告的格式,使之簡明易懂。

配筋導入工具P2ERebar

CiSP2ERebar——PKPM配筋導入ETABS工具,可自動識別PKPM模型導出的梁計算配筋和柱實鋼配筋DWG文件,并將其轉換為ETABS模型中對應構件的配筋,用于構件塑性鉸、纖維鉸的生成。極大減少了工程師的工作量,提高工作效率!

歡迎加入配筋導入ETABS QQ群:495463907,下載安裝和交流反饋。您的意見或建議是工具后續改進的依據和動力。



發布日期:2015年11月25日

? 1 基于性能設計(PBD)的自動化
性能化設計(PBD)是對傳統結構設計概念的一次重大轉變,代表著地震工程學的未來。新的設計方法將幫助工程師確定,在給定的地震作用下,設計方案能可靠地滿足所需的性能水平。PBD的基本內容是非線性動力分析,通過明確地模擬和評估屈服后延性和能量耗散,來捕捉結構在地震作用下彈塑性行為。ETABS 2016引入了相關的選項和算法,高效實用地實現這一設計思想。相關功能增強如下。
  • 自動形成PBD塑形鉸以及基于ASCE41-13的設計流程
  • 穩定高效的FNA方法被應用于PBD
  • 鋼及混凝土纖維模型可用于剪力墻和柱
  • 基于設計結果或自定義配筋自動生成非線性剪力墻鉸



圖1 剪力墻纖維鉸



圖2 剪力墻配筋定義

  • 鋼或混凝土的材料本構中能定義性能水準
  • 材料應變通過需求/能力比率進行性能度量
  • 自動的廣義位移約束來評估應變

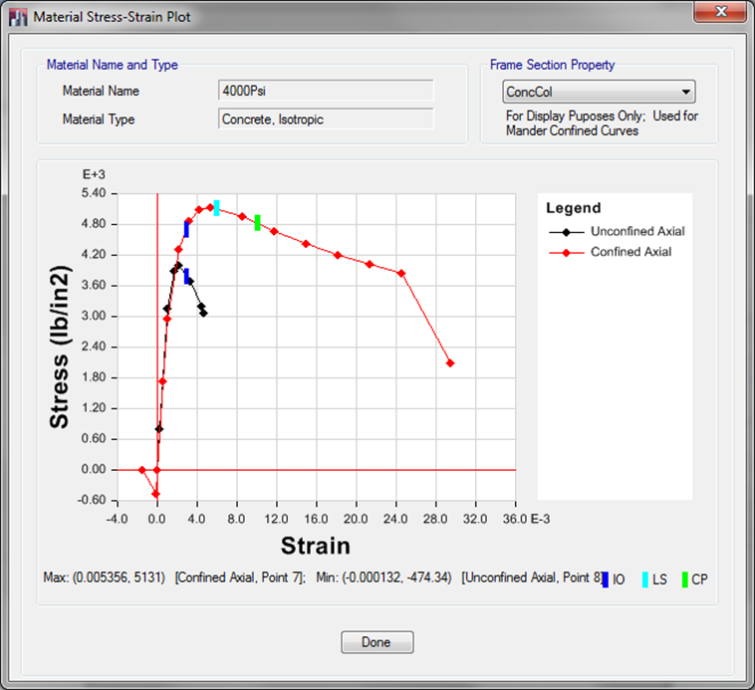

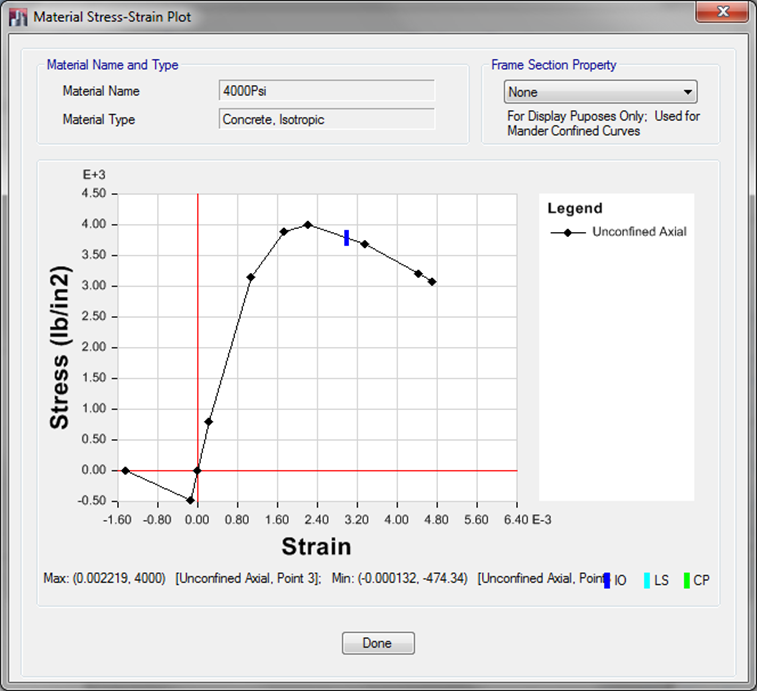

圖3 非約束和約束混凝土應力應變關系對比



圖4 約束混凝土應力應變曲線



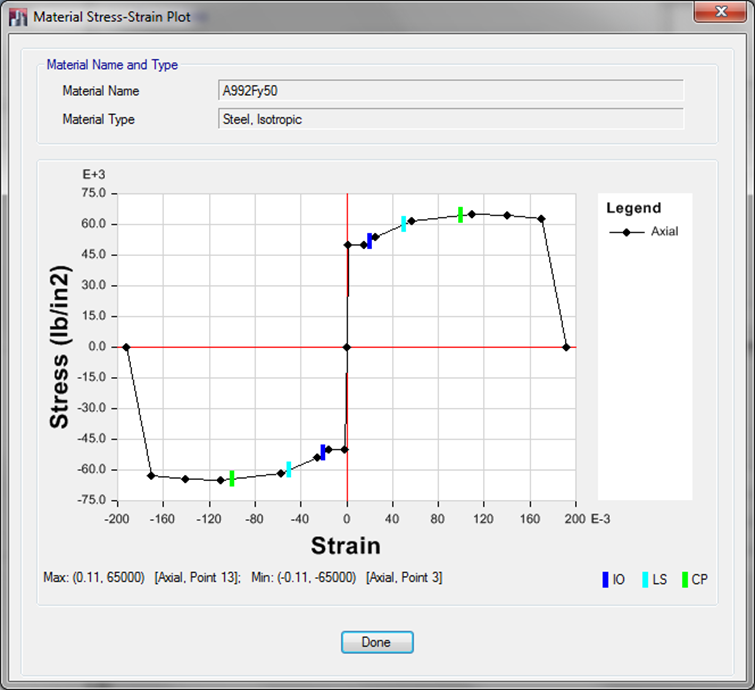

圖5 鋼材應力應變曲線

  • 新增塑性鉸的滯回類型選項
  • 滯回剛度和強度退化的相關選項

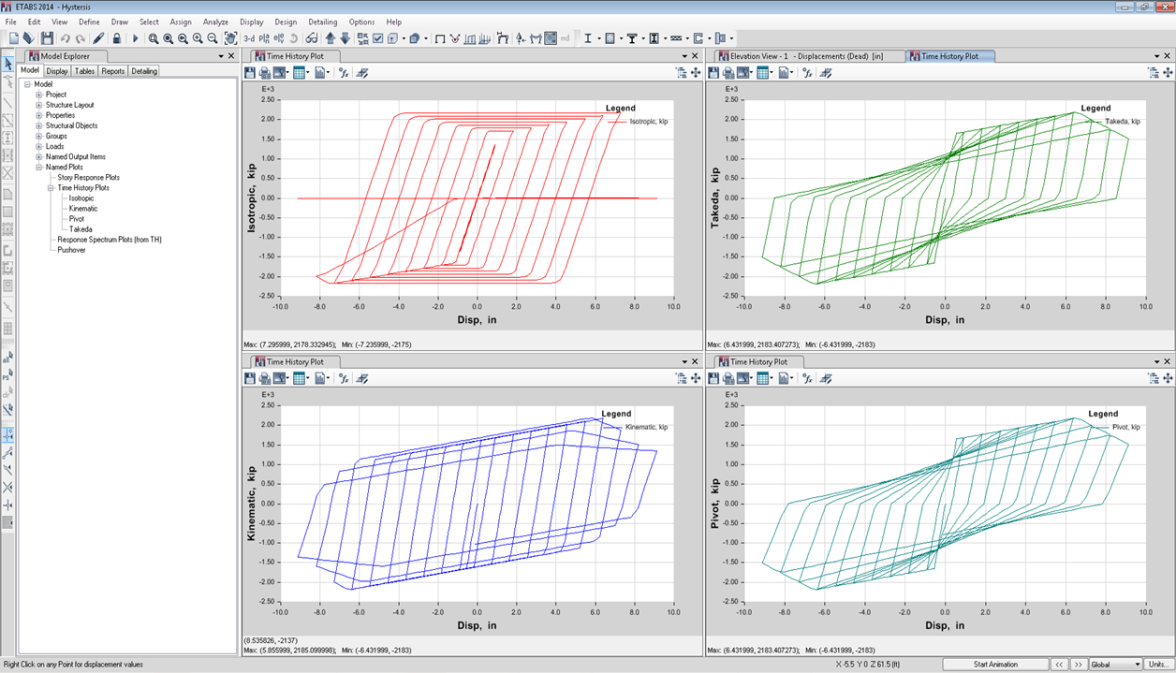

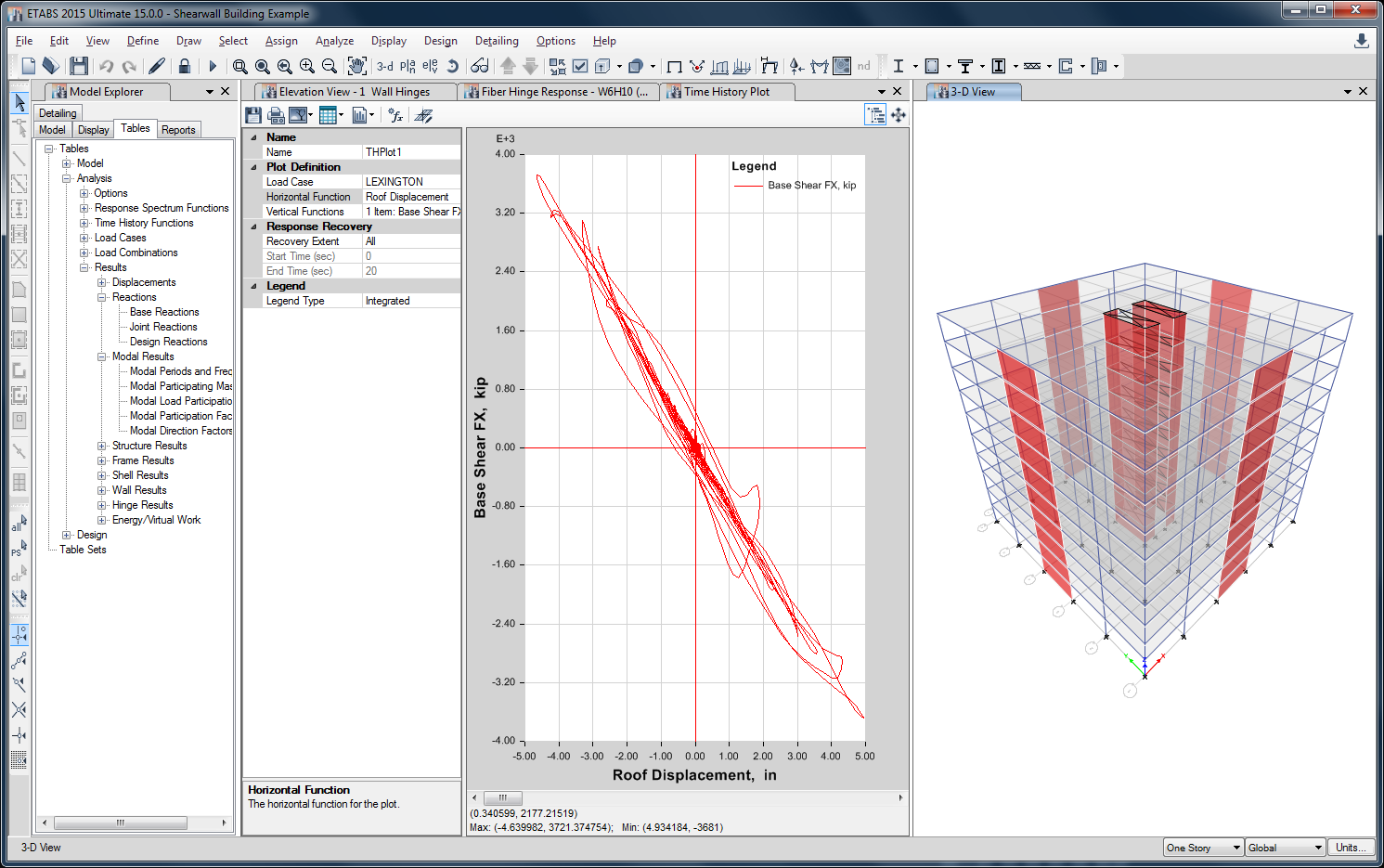

圖6 滯回模型

  • 輸出多個時程分析響應的性能校核


圖7 響應平均

  • 復雜模型靜力非線性分析的擬靜力(動力)加載控制選項
  • 快速性能評估的需求/能力比率(D/C)表格及圖形輸出


圖8 需求/能力比輸出



圖9 PBD結果
  • 防屈曲支撐(BRB)自動建模
  • 摩擦彈簧滯回阻尼器與雙線性Maxwell油阻尼器屬性
? 2 新的圖形界面功能
  • ? 帶有完整顯示、草圖和選擇功能的快速DirectX圖形
  • 自定義工具條和快捷鍵






圖10 自定義工具條和快捷鍵案例
? 3 新的高級建模選項
  • 匹配時程函數的反應譜
  • 用于非線性分析的多質量源定義

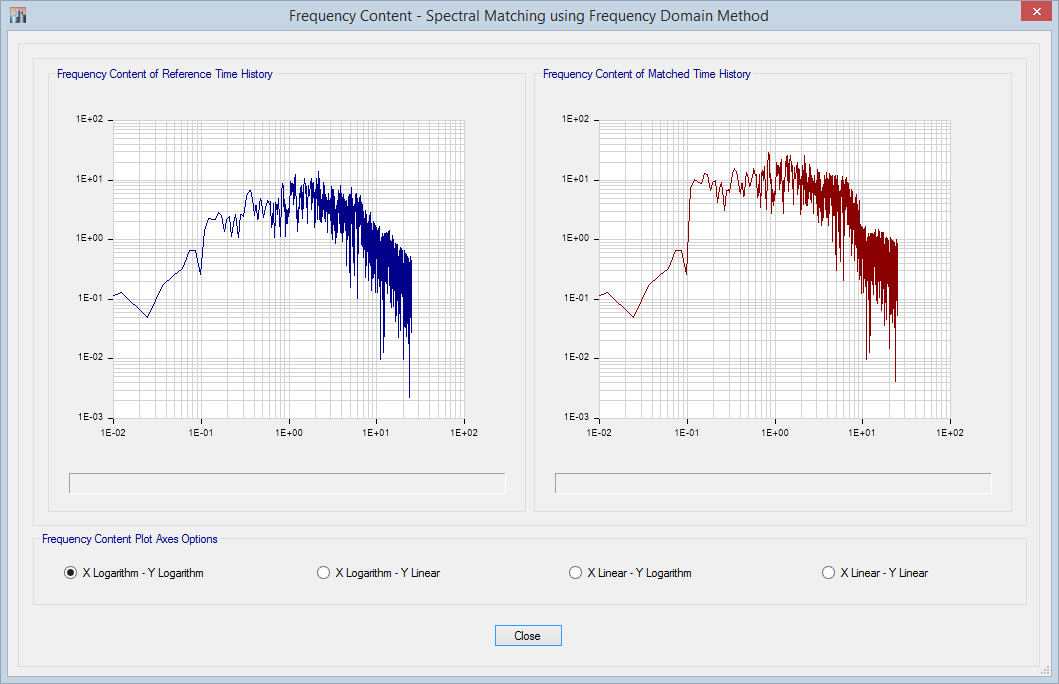

  • 利用反應譜匹配生成人工波
  • 用于考慮初始缺陷的基于變形形狀或模態形狀的幾何模型修正


圖11 人工波生成



圖12 生成與時程匹配的反應譜



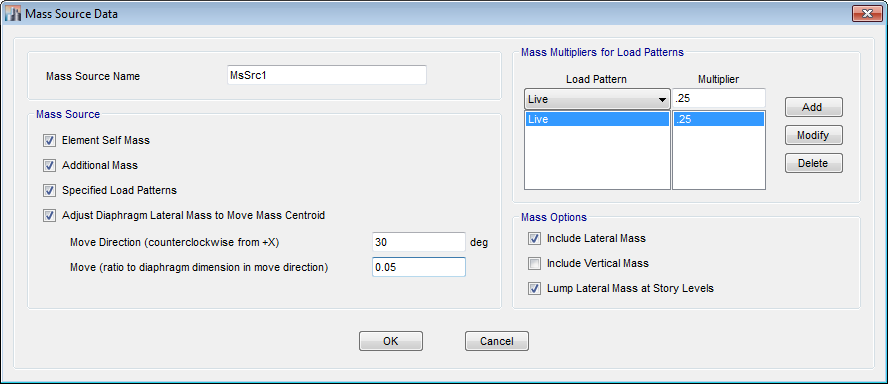

圖13 多質量源定義

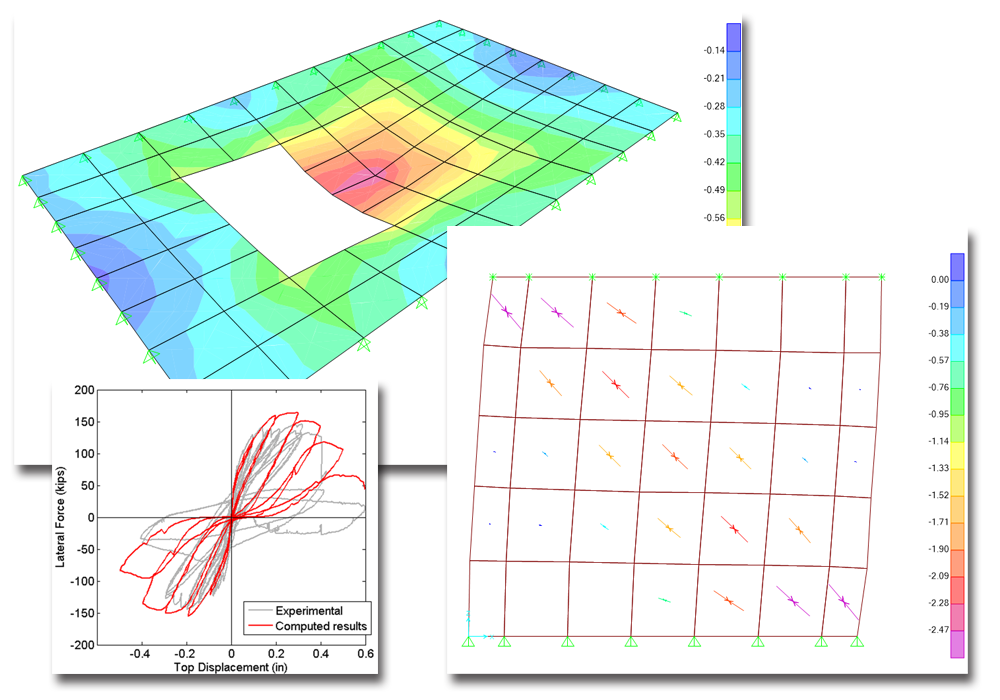

  • 非線性分層殼新增2D修正Darwin-Pecknold混凝土模型。該模型能描述混凝土在單向或往復加載下的受壓、開裂和剪切行為,并考慮開裂轉動。


圖14 非線性分層殼的結果

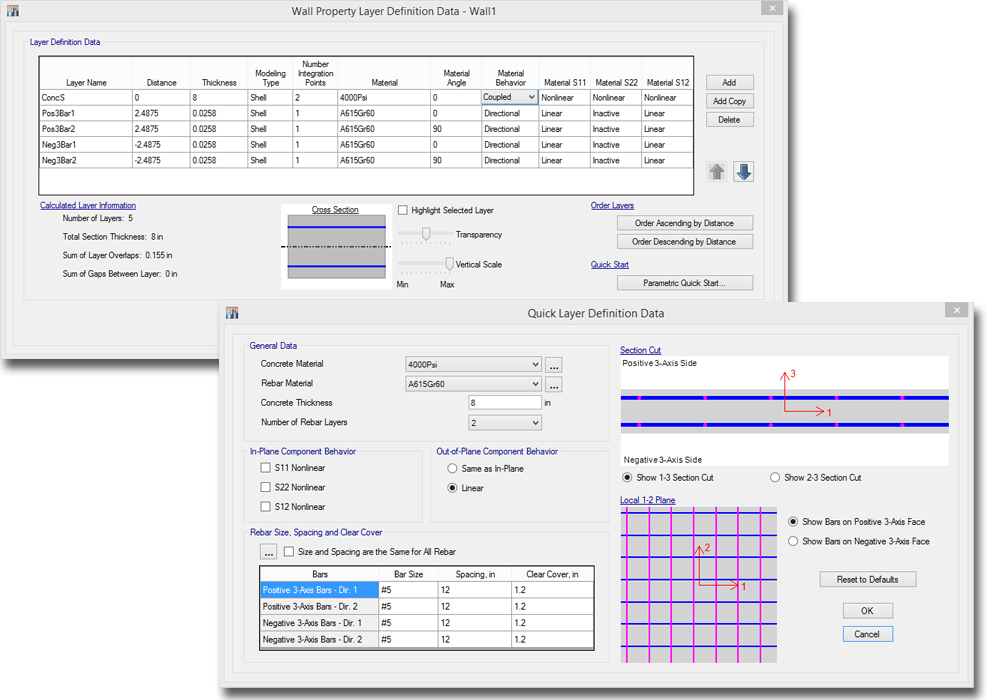

圖15 分層殼的定義

  • 對于時間相關的徐變、收縮和剛度行為,新增規范CEB FIP-2010和ACI 209R-92,以及用戶自定義曲線。


圖16 隨時間變化的收縮徐變撓度

  • 在截面屬性而不是材料屬性中,定義與時間相關的收縮徐變行為的名義尺寸,可以程序自動計算也可以用戶定義。


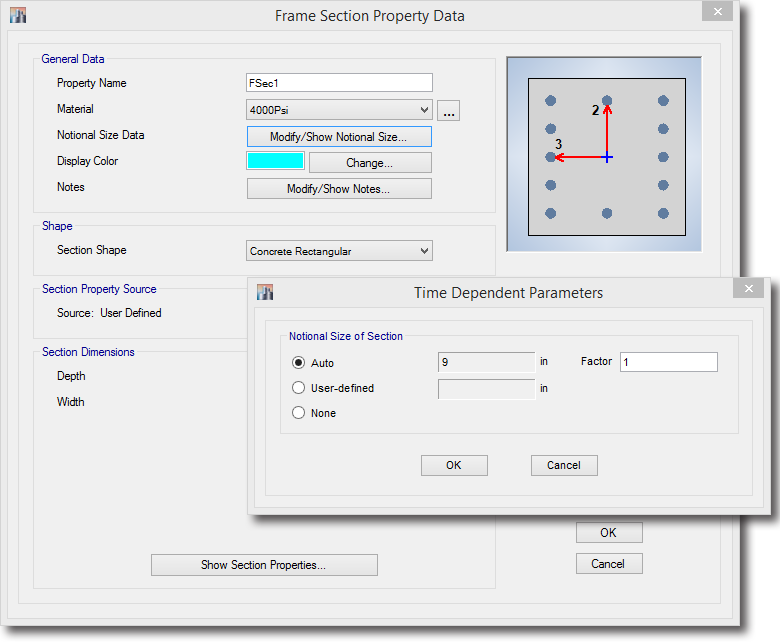

圖17 截面名義尺寸的定義

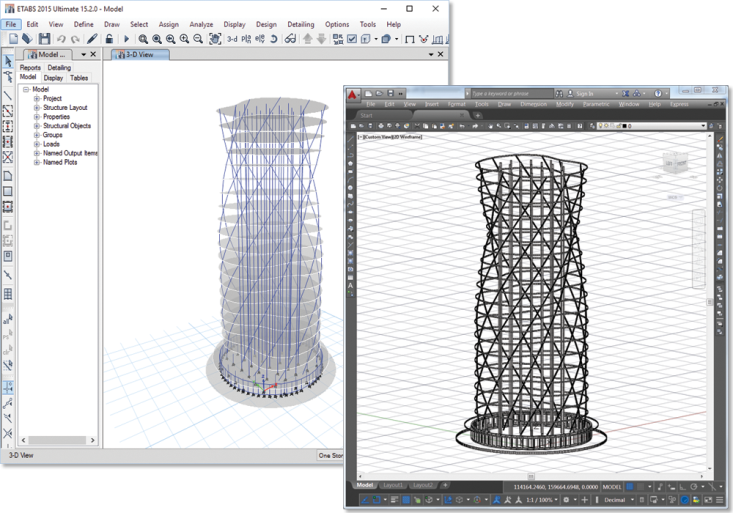

  • 支持導出AutoCAD 2015/2016 .dwg文件


圖18 導出AutoCAD文件

? 4 分析功能
  • 對于非線性靜力荷載工況新增穩定性校核,將提示結構因材料或幾何非線性問題失效,這些問題從分析結果來看并不明顯。
  • 模型中包含大量線性殼單元時,其非線性靜力工況或非線性直接積分時程工況的分析速度得以提升。
? 5 設計功能
  • ? 自動生成結構總信息報告
  • 對斜構件的自動位移角統計
  • 層間位移比的輸出
  • 補充按基底反力計算的框架承擔傾覆彎矩的輸出
  • 修復梁配筋結果平面表達顯示錯誤(頂部和底部寫反了)
  • 修復鋼管柱設計細節顯示錯誤
  • 修復梁端負彎矩調幅個別情況下失效的問題
  • 修復鋼筋混凝土柱計算長度顯示錯誤
  • 修復鋼筋混凝土梁扭矩調整覆蓋項失效的問題
  • 改進鋼筋混凝土柱設計細節表達
  • 修復其它中國規范設計設計相關的問題
? 6 新增的框架設計國際規范
  • 組合梁設計——增強用戶界面和結果輸出
  • 組合框架設計——加拿大 CSA S16-14
  • 混凝土框架設計——ACI 318-14,CSA A23.3-14,KBC 2009
  • 鋼框架設計——CSA S16-14,KBC 2009
? 7 新增剪力墻設計國際規范
  • ACI 318-14,CSA A23.3-14,KBC 2009
? 8 新增荷載定義國際規范
  • 自動反應譜函數支持以下國家:阿根廷、智利、哥倫比亞、多米尼加共和國、厄瓜多爾、危地馬拉、墨西哥、秘魯、委內瑞拉。新增規范有:哥斯達黎加抗震規范2010,墨西哥NEC-SE-DS 2015,墨西哥CFE-93和DFE-2008,秘魯NTE E.030 2014
  • 自動地震側向荷載增加多米尼加共和國R-001規范
? 9 增強的應用程序接口(API)
  • API支持更多設計數據和結果


圖19 API示例

  • 允許通過寫入插件訪問API


圖20 插件窗口

發布日期:2014年12月22日

ETABS 2013 是迄今為止最強大的結構設計軟件,它以無法超越的性能和效率,在全球范圍樹立了建筑結構設計軟件的標尺。
建立在超過四十年的研發與革新基礎之上, ETABS 2013再次奠定了行業標準。各種先進的建模技術、炫目的圖形界面、高效的數值分析技術和強大的設計優化算法, ETABS 2013 提供了無可匹敵的集成化和生產力水準,全面融入各種國際設計規范,生成完整的設計報告和施工圖紙來滿足現代結構工程專業的需要。
cisec

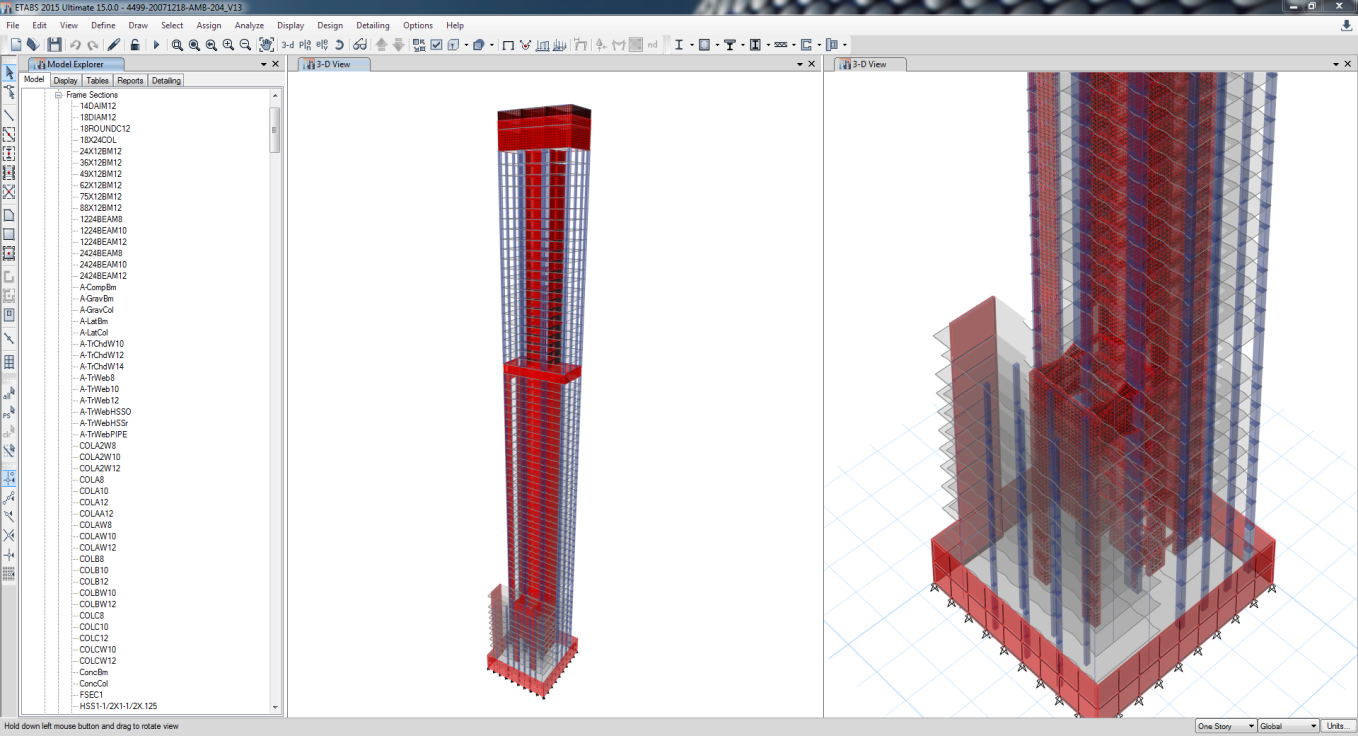

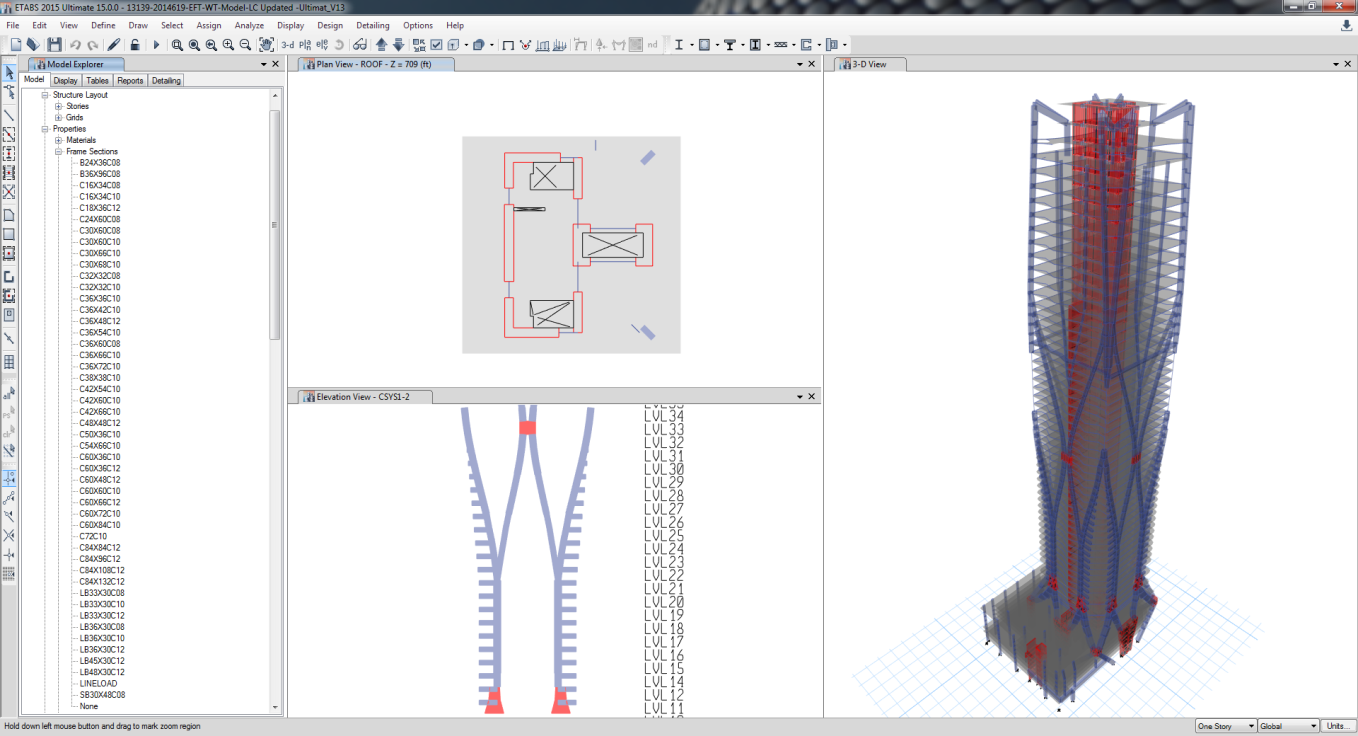

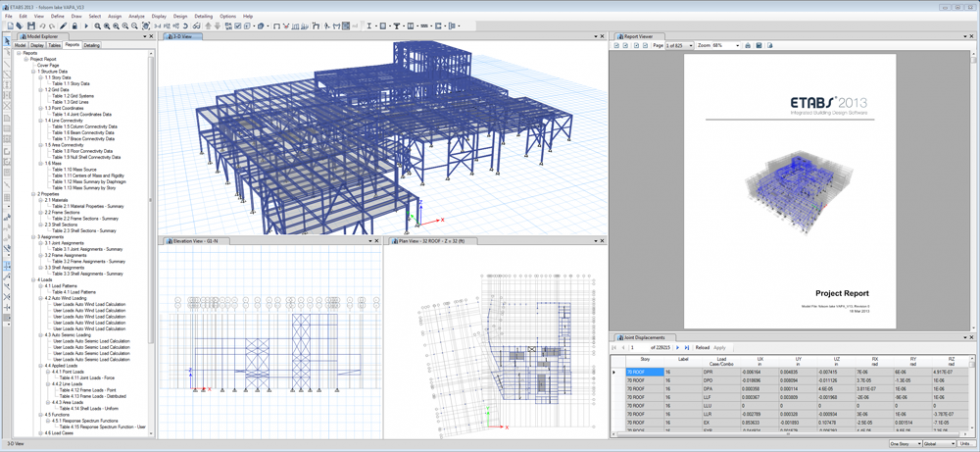

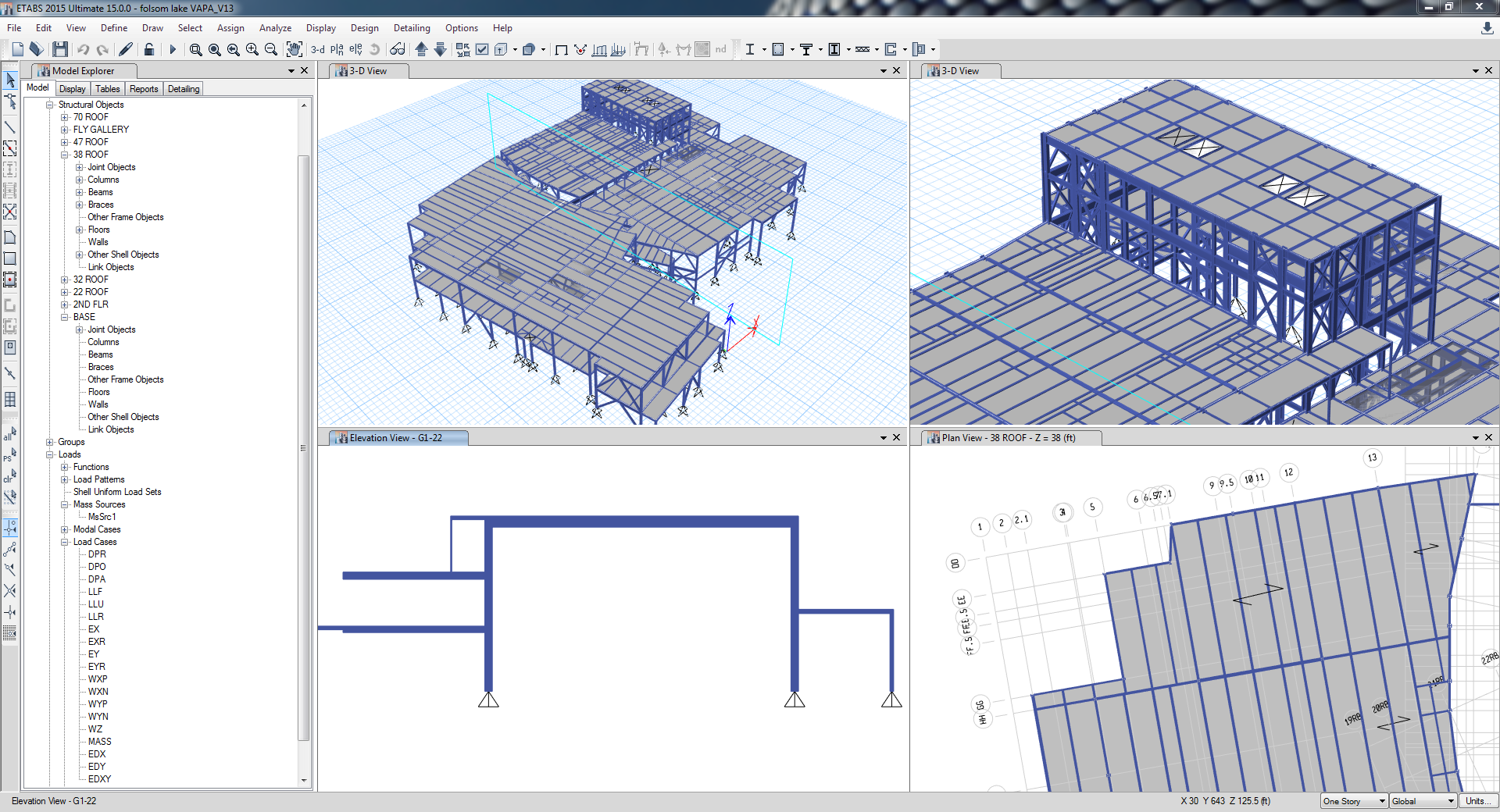

New ETABS 2013 用戶界面
建模功能
  • 模型瀏覽器可以方便地使用程序所有功能
  • 無模式對話框可以方便地進行選擇、編輯、指定和顯示
  • 轉換AutoCAD建筑平面圖為3D ETABS 對象來創建模型
  • 臨摹AutoCAD平面圖來創建模型
  • 通過模板來添加2D/3D模型
  • 編輯或繪制時實時預覽模型的改變
  • 直接對曲梁、樓板曲邊和曲線墻的建模
  • 追蹤建筑外邊界來快速繪制樓板
  • 模型創建時可以縮放和旋轉
  • 參數化地創建剪力墻和核心筒
  • 增強的編輯和選擇功能
  • 智能化的捕捉,方便模型創建
  • 引入多塔概念,單塔具有獨立的層和軸網
  • 點、線、面對象具有線性和非線性支座屬性
  • 面荷載集用來定義荷載指定
  • 所有輸入/輸出采用用戶定義的混合單位制
設計功能
  • 64位高級SAPFire 分析引擎提升工程規模和求解效率
  • 全新的高級稀疏矩陣求解器
  • 全新的多線程求解器,適用于多CUP和多核系統
  • 分析引擎識別和使用64位處理來提升性能
  • 活動模型TM 功能立即查看模型修改的效果
  • 提供更多用戶控制的增強網格剖分功能
  • 同號組合來包絡模式荷載
  • 施工順序可以改變構件、荷載和截面
  • 時間相關的混凝土齡期、徐變和收縮效應
  • 幾何更新——對特定最終幾何的找形
  • 用于剪力墻性能設計的非線性分層殼單元
  • 非線性單元來模擬三擺隔震器
  • 非線性單元來模擬地基土的多段線性塑性行為
  • 自動的非線性纖維鉸來模擬框架單元
  • 來自任意應力條件施加任意荷載來進行屈曲分析
  • 線性和非線性直接積分時程分析
  • 增強的截面切割——用于墻、樓板和隔板的設計
  • 廣義位移定義用來對變形的量測
設計功能
  • 后面列出的規范實現了自動靜力側向地震荷載
  • 后面列出的規范實現了自動靜力側向風荷載
  • 后面列出的規范實現了反應譜函數
  • 靜力風荷載和地震荷載自動考慮了方向和偏心
  • 更新了用于設計的側向名義荷載
  • 后面列出的規范實現了活荷載折減系數
  • 增強了設計輸出
  • 后面列出的規范更新了鋼框架設計,包括抗震設計
  • 偏心支撐框架和防屈曲支撐的特殊考慮
  • 后面列出的規范更新了混凝土框架設計,包括抗震設計
  • 后面列出的規范更新了組合梁設計
  • 后面列出的規范增加了組合柱設計
  • 后面列出的規范更新了剪力墻設計,包括抗震設計
  • 基于ACI 530-11增加了砌體剪力墻設計
  • 基于SJI 2010更新了鋼交錯桁架設計
  • 墻配筋設計優化

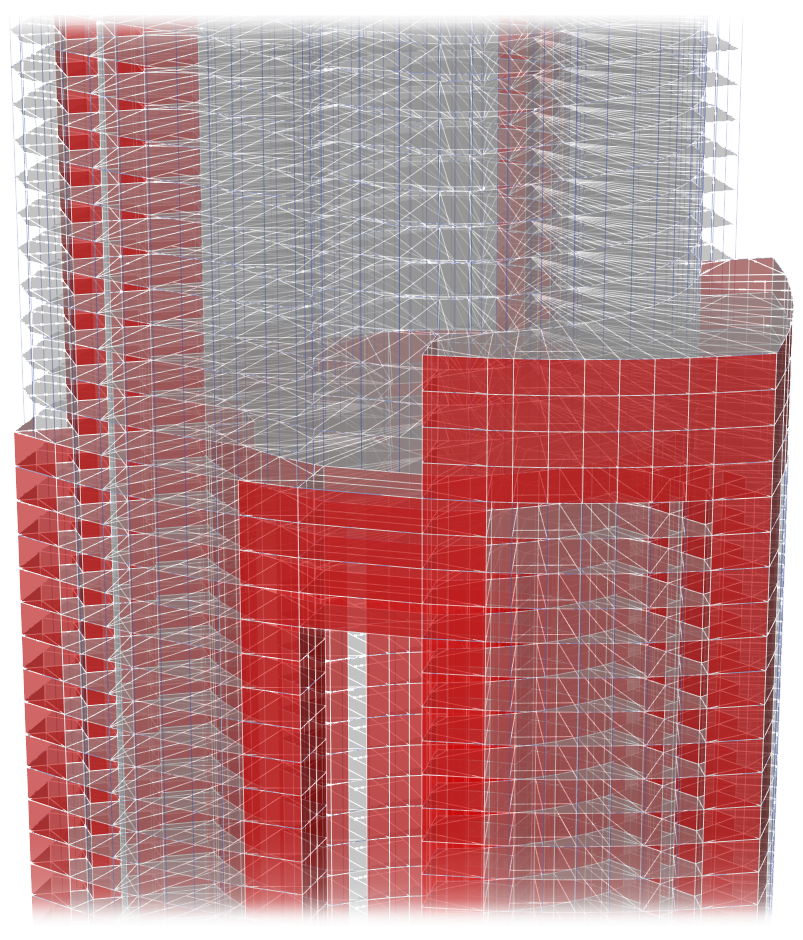

  • 曲線剪力墻設計
  • 鋼框架結構和混凝土框架結構針對位移的優化
  • 剪力墻結構針對位移的優化
  • 對AISC 360-10的鋼結構連接設計,包括底板
圖形顯示
  • 增加了視窗的數量
  • 光線追蹤、紋理、燈光和陰影來進行真實的渲染
  • Direct X 視窗漫游
  • 顯示隔板力
  • 樓板和墻最大內力/應力向量方向圖
  • 整個建筑高度的層荷載、剪力和彎矩圖
  • 用戶指定繪圖比例來打印圖形
輸出
  • 所有輸入、輸出和設計結果都可以以表格形式查看
  • 模型瀏覽器可以方便地訪問相關表格
  • 改進了表格顯示,包括過濾和選擇
  • 自動生成標準報告
  • 完全可定制的報告生成
  • 報告包括表格和圖形輸出
  • 命名顯示和用戶文本可以添加到報告中
  • 報告可以屏幕顯示
  • 報告可以生成為.docx文件
詳圖功能
  • 生成混凝土和鋼結構的施工圖紙

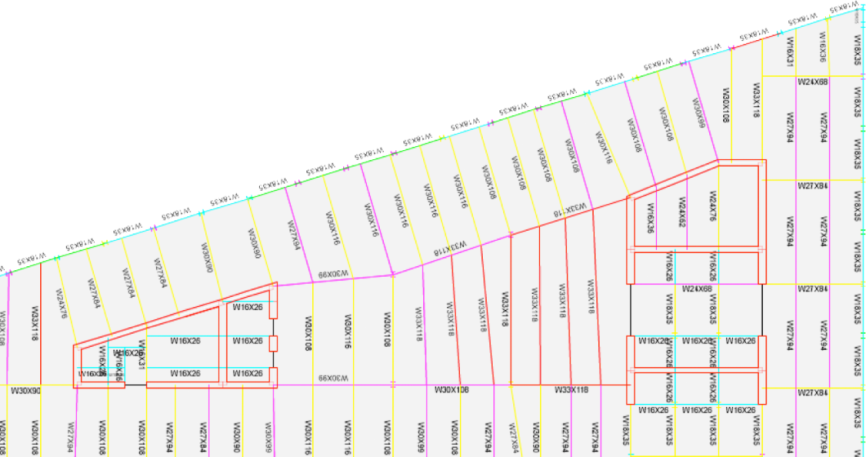

  • 鋼結構框架的布局圖和表單
  • 組合樓板的布局圖和表單
  • 混凝土梁和柱的鋼筋表單
  • 混凝土剪力墻立面和剖面的鋼筋詳圖
  • 可定制化的詳圖規則
  • 可定制化的圖紙,具有多個視圖
  • 自動生成材料清單
  • 打印或?qū)С鰹锳utoCAD
外部接口
  • ETABS API 用來進行編程和接口
  • 利用IFC2x2, 2X3, 2X4,導入/導出分析模型和實際模型
  • 從/到Revit 2011, 2012 and 2013,導入/導出模型
  • 從/到AutoCAD 2011, 2012 and 2013,導入/導出模型
  • 導出圖形為pdf、dxf、bmp、jpeg、giff、png格式
文檔
  • 增強的在線/離線幫助
  • 新的用戶手冊
  • 更新的分析手冊
  • 新的范例教程和教學電影
  • 新的設計手冊
  • 新的校驗手冊
實現的設計規范列表
 靜力側向地震荷載規范:
    1.ASCE 7-10
    2.AS/NZS 1170 2002
    3.GB50011-2010
    4.Eurocode 8 2004
    5.IS 1893 2002
    6.Italian NTC 2008
    7.NBCC 2010
    8.Turkish EDP 2007
    9.NZS 1170 2004
    10.BOCA 96
    11.ASCE 7-02
    12.ASCE 7-05
    13.NBCC 95
    14.NBCC 2005
    15.NEHRP 97
    16.UBC 94
    17.UBC 97
    18.UBC 97 Isolated




 反應譜函數規范:
    1.AS1170-2007
    2.ASCE 7-02
    3.ASCE 7-05
    4.ASCE 7-10
    5.BOCA 96
    6.GB50011-2010
    7.Eurocode 8-2004
    8.IS 1893:2002
    9.Italian NTC 2008
    10.Italian3274
    11.NBCC 2005
    12.NBCC 2010
    13.NBCC95
    14.NEHRP97
    15.NZS1170-2004
    16.NZS 4203
    17.Turkish EDP 2007
    18.UBC 94
    19.UBC 97



 鋼框架設計規范:AISC 360-10
    1.AISC 360-05
    2.AISC LRFD 93
    3.AISC ASD 89
    4.AS 4100-1998
    5.BS 5950-2000
    6.CSA S16-09
    7.Eurocode 3-2005
    8.IS 800:2007
    9.Italian NTC 2008
    10.NZS 3404:1997
    11.GB50017-2003









 組合梁設計規范:
    1.AISC 360-10
    2.AISC 360-05
    3.BS 5950-1990
    4.CSA S16-09
    5.Eurocode 4-2004
    6.IS 800:1998
    7.GB50017-2003










 組合柱設計規范:
    1.AISC 360-10
    2.JGJ3-2010, CECS159:2004, JGJ138-2001




靜力側向風荷載規范:
    1.ASCE 7-10
    2.AS/NZS 1170.2:2002
    3.GB50009-2012
    4.Eurocode 1 2005
    5.Indian IS875:1987
    6.Italian NTC 2008
    7.NBCC 2010
    8.Turkish TS 498-97
    9.ASCE 7-88
    10.ASCE 7-95
    11.ASCE 7-02
    12.ASCE 7-05
    13.BOCA96
    14.BS 6399-95
    15.NBCC 95
    16.NBCC 2005
    17.Mexican
    18.UBC 94
    19.UBC 97



活荷載折減系數規范:
    1.ASCE 7-95
    2.ASCE 7-05
    3.ASCE 7-10
    4.AS/NZ 1170.1-2002
    5.Chinese GB 50009-2012
    6.Eurocode 1991:2002
    7.Hong Kong COP 2011
    8.Indian IS 875-1987
    9.NBCC95
    10.NBCC2005
    11.NBCC2010
    12.UBC97
    13.User Parameters
       (per Section 1607.5, UBC 1997)
    14.User Defined Curves
       (By Tributary Area)
    15.User Defined (By Stories Supported

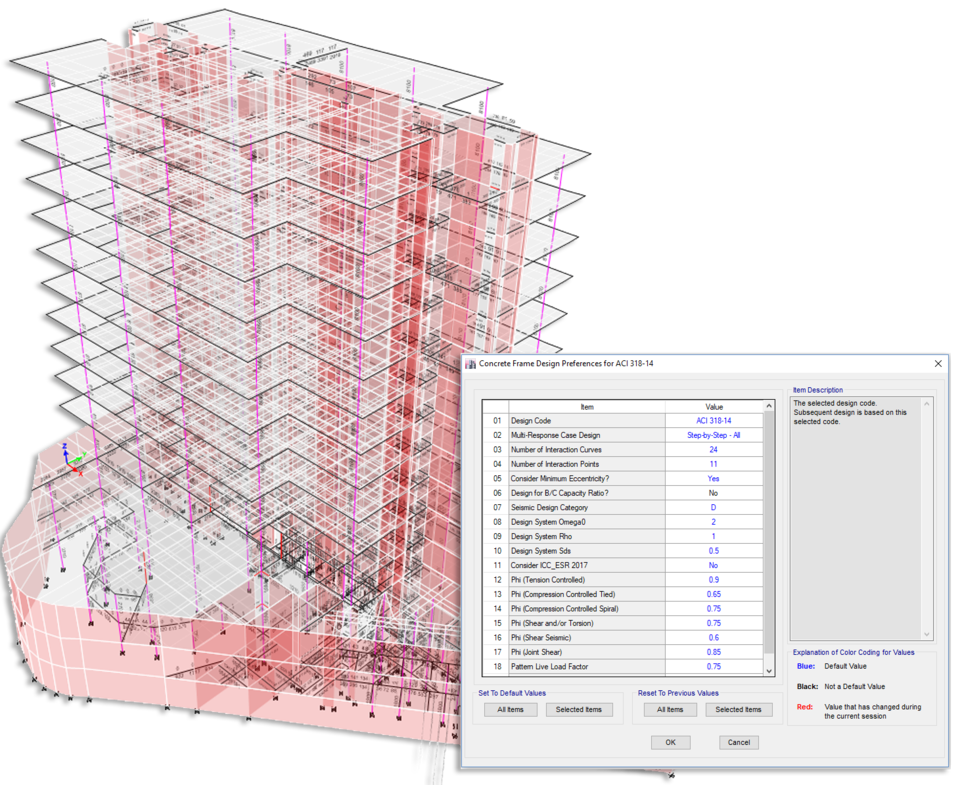

混凝土框架設計規范:
    1.ACI 318-11
    2.ACI 318-08
    3.ACI 530-11
    4.AS 3600-09
    5.BS8110-97
    6.CSA A23.3-04
    7.Eurocode 2-2004
    8.Hong Kong CP 2004
    9.IS 456:2000
    10.Italian NTC 2008
    11.KCI-1999
    12.Mexican RCDF 2004
    13.NZS 3101:2006
    14.Singapore CP 65:99
    15.TS 500-2000
    16.GB50010-2010




剪力墻設計規范:
    1.ACI 318-11
    2.ACI 318-08
    3.AS 3600-09
    4.BS 8110-97
    5.CSA A23.3-04
    6.Eurocode 2-2004
    7.Hong Kong CP 2004
    8.IS 456:2000
    9.Mexican RCDF 2004
    10.NZS 3101:2006
    11.Singapore CP 65:99
    12.TS 500-2000
    13.GB50010-2010


第一時間獲悉更多CSI結構軟件或PLAXIS巖土軟件市場活動和技術培訓請:


關注 @筑信達 訂閱 公眾號:cisec68924600




用戶登錄

用戶名:

密碼:

×
支持
開發
產品
下載
CIS
