最新的PLAXIS 3D 2018為用戶提供了最前沿的新功能！首先，PLAXIS 3D 2018將混凝土模型（早期的噴射混凝土模型）直接集成于標準的土體材料庫，代替早期的用戶自定義土體本構模型（UDSM）。同時，用戶還可以應用UDCAM-S模型配合循環累積工具，在3D分析中評估循環加載條件下退化的土體屬性。除此之外，動力分析模塊在移動荷載、加速度的縮放與繪圖、網格更新等方面也得到了進一步的增強和拓展。更多詳細內容，參見下文：立即下載 PLAXIS 3D 2018 ，激活許可請聯系我們。
|
|
移動負載（VIP）
用戶可為點荷載或線荷載指定移動（Movement）選項，用于模擬汽車、火車、卡車等移動荷載。根據實際需求，移動函數可選用線性函數、諧波函數或離散化的表格型數據，同時指定初始速度、加速度或速度隨時間的變化關系。在后處理程序（Output）中，PLAXIS 3D可以根據已存分析步中的結果顯示加載位置隨時間的變化過程，也可以在荷載表格中查看當前激活的移動荷載。
|
|
|
|
傅里葉譜和地震強度
對于動力分析結果的輸出曲線，后處理程序（Output）可利用快速的傅里葉變換（FFT）將時域函數轉換為頻域函數。在此基礎上，地震強度曲線可用于確定地震動中起控制作用的持續時間。對于函數曲線上的極值，除直接在曲線上高亮顯示外，用戶也可以通過表格進行查看或輸出。
|
|
動力分析中的網格更新
用戶可在動力分析中設置【更新網格】選項，用以考慮動力計算尤其是液化問題中存在的大位移效應。
|
|
|
|
加速度的縮放和繪圖工具
對于在【動力乘子→位移乘子】窗口中以表格形式輸入的加速度，用戶可對其整體縮放或基于最大乘子進行縮放，也可點擊【復制】按鈕快速?gòu)?fù)制任意縮放的加速度值。除此之外，用戶也可以在前處理程序（Input）中查看原始數據和縮放數據的傅里葉譜、響應譜以及地震強度。
|
命令行和腳本的增強（VIP）
利用縮放（Zoom）和視圖（View）命令，用戶可在后處理程序（Output）中定位模型方向，然后編寫腳本生成特定結果。該功能可實現自動化地導出繪圖，甚至在模型中“穿梭飛行”。新增Jupyter及運行Jupyter notebooks的相關選項，利用notebooks中的串聯響應來組織存儲和運行腳本。
|
|
三軸循環試驗（VIP）
新的三軸循環土工試驗可用于模擬循環加載條件下土體的三軸應力狀態，幫助用戶更加便捷地確定土體的動力屬性。借助三軸循環試驗，用戶可以準確評估土體的剪切模量G和阻尼比，也可以確定砂土在不排水條件下發生液化的可能性。
|
|
|
|

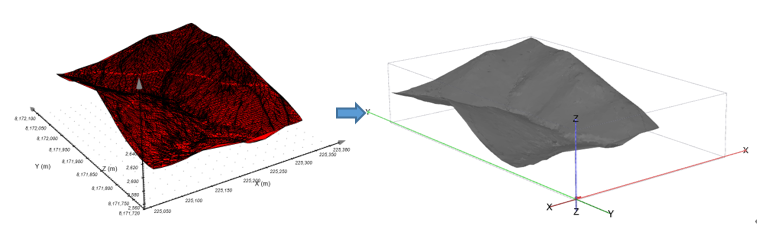

點云數據和IFC文件的導入（VIP）

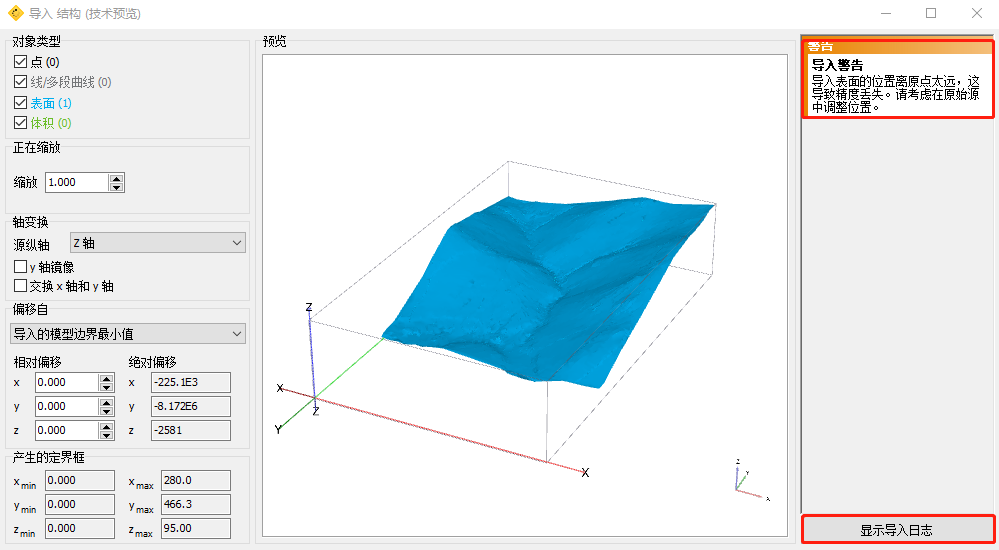

用戶可通過GUI導入點云（Point Clouds）數據并將其轉換為NURBS曲面，利用網格密度選項還可以改變NURBS曲面與點云之間的擬合程度。除此之外，點云數據也可以在【滲流條件】模塊中導入并生成水位線，用戶只需點擊【導入水位線】按鈕即可。PLAXIS 3D 2018還支持IFC文件的導入和過濾，過濾可以確保只導入與當前分析相關的對象。
|
|
|
后處理中增強的曲線功能
對于施加荷載的土體或結構單元的后計算節點，用戶可在后處理程序（Output）中直接對其創建荷載-位移曲線。對于剛體對象，用戶可為其添加剛體參考點作為后計算曲線點并創建相關曲線。上述全部信息也可以通過命令行或腳本進行提取，更便于用戶創建荷載-位移曲線并以此評估極限承載力或荷載隨時間的變化過程。
|
|
復雜模型的顯示性能
前處理程序（Input）提高了復雜模型在旋轉和選擇時的響應速度，尤其適用于處理導入的幾何模型。同時，不同模式和階段間的切換速度也得以改善。除此之外，PLAXIS 3D 2018自動的網格細化功能得到進一步增強，適用于處理更加復雜的幾何形狀。后處理程序（Output）在生成曲線方面得到了顯著的性能提高，同時加載時間和階段切換的響應速度也有所增強。
|
|
|

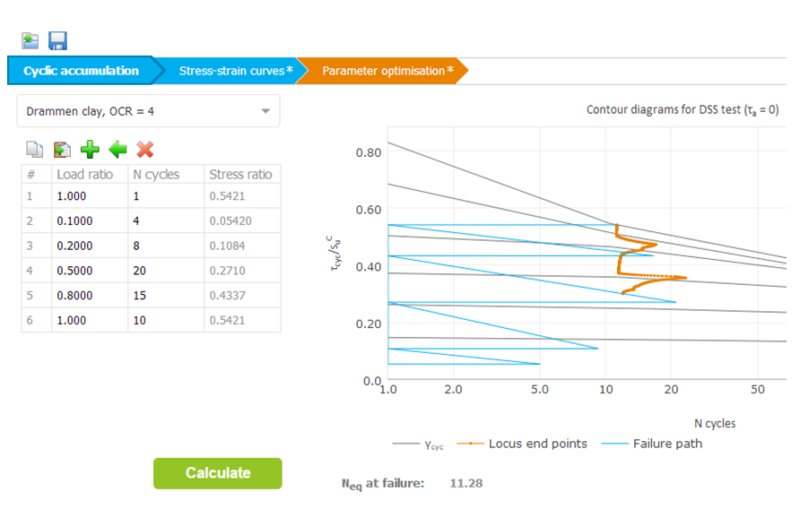

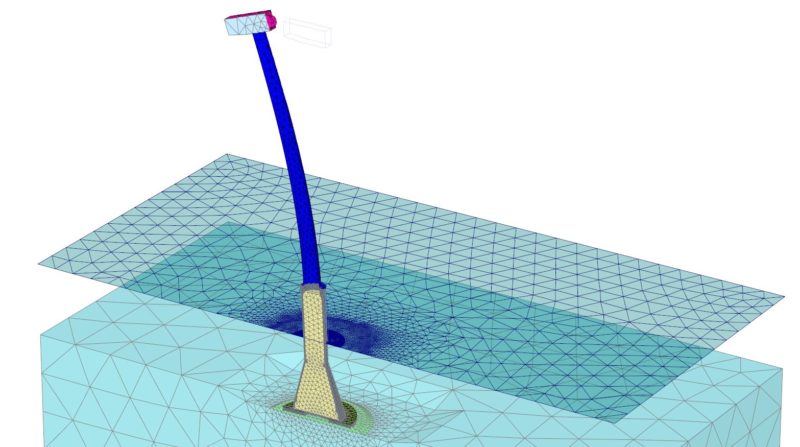

UDCAM-S和循環累計及優化工具（VIP）
基于UDCAM（UnDrained Cyclic Accumulation Model）材料模型，PLAXIS 3D 2018提供簡化的UDCAM-S模型。借助循環累計及優化工具，用戶可將完整的循環荷載轉化為等效的循環次數，確定DSS和三軸條件下的應力-應變曲線。上述工具還可以采用不同模式，輔助生成UDCAM-S模型的材料屬性，反映循環加載條件下土體的退化性能。
|

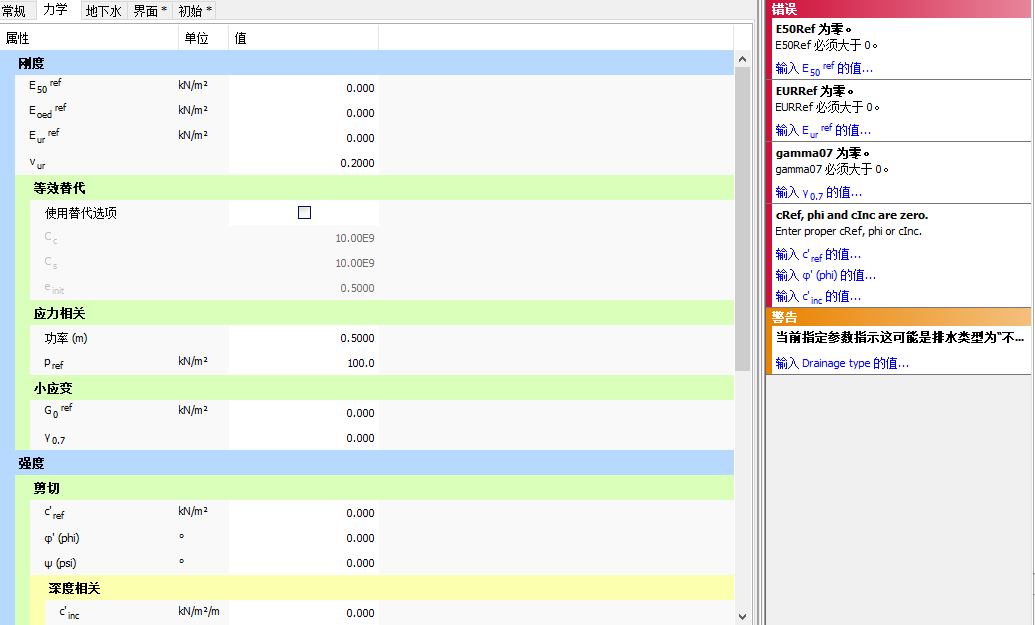

擴展的表格命令和GUI選項
擴展的表格命令允許用戶查看或?qū)Ρ榷鄠€(gè)階段或一組對象的激活狀態、材料屬性或荷載數值。除此之外，用戶還可以通過GUI選擇并右擊對象顯示相關的表格數據。該功能幫助用戶以更便捷的方式檢查模型的一致性和潛在的輸入錯誤。
|
|
增強的安全分析
結構單元和土體單元新增的【應用強度折減】選項，可以幫助用戶在安全分析中考慮結構單元或排除部分土體的強度折減。例如，如果用戶確定部分土體不可能破壞或僅發生無實際意義的淺層破壞，即可在安全分析中忽略其強度折減，以此提高非線性分析的計算效率。
|
|

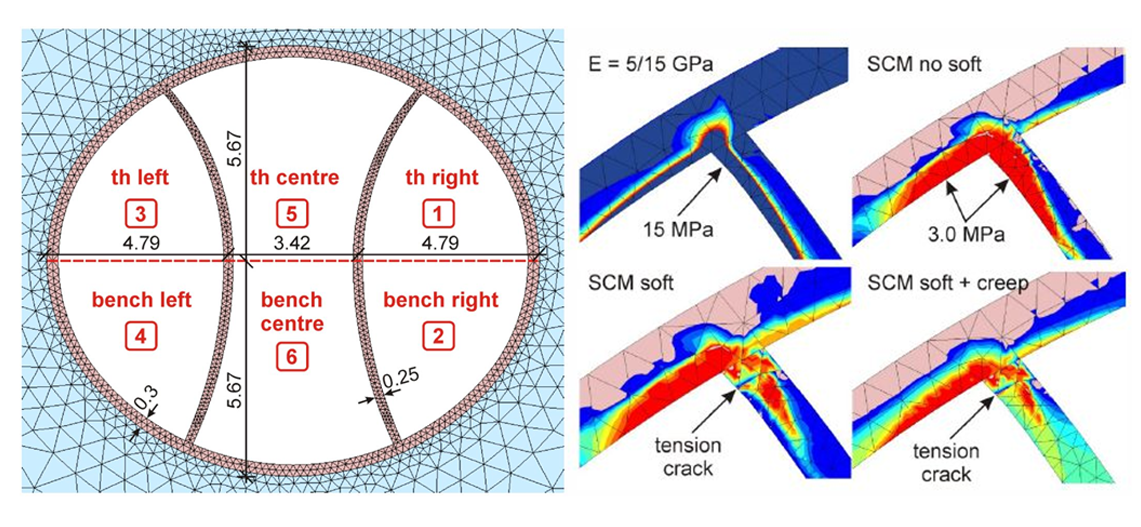

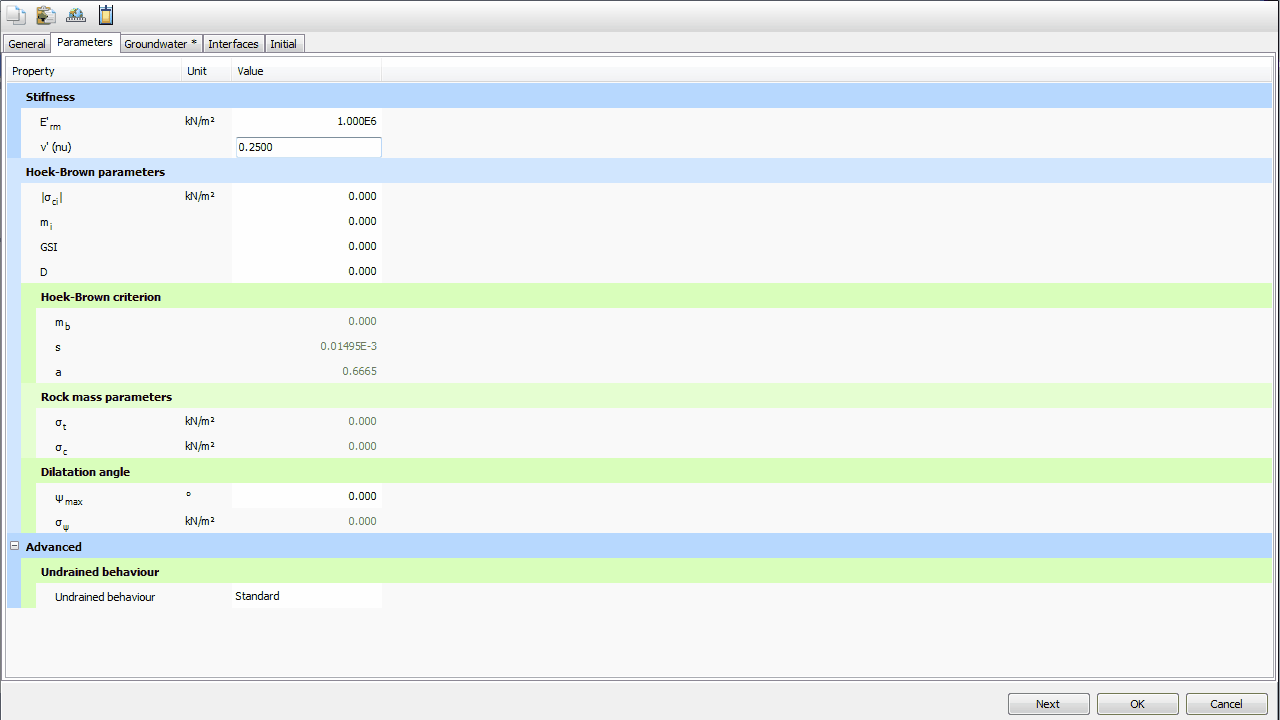

混凝土模型（早期UDSM噴射混凝土）（VIP）
早期的UDSM噴射混凝土模型現集成于PLAXIS 3D 2018標準材料庫并重命名為混凝土（Concrete）模型。該模型允許用戶考慮時間相關的剛度和強度屬性、拉壓條件下的應變硬化或應變軟化以及徐變和收縮效應，且多數的輸入?yún)?shù)均可通過標準的單軸拉壓試驗來獲取。除噴射混凝土外，該模型也可用于模擬土體加固，如噴射注漿柱。
|
|
隧道分離工具（VIP）
利用新的隧道分離工具，用戶可在主隧道中分離某一部分作為單獨隧道，同時在幾何上保持與原始隧道的一致性。每個分離的隧道都可以定義獨立的切片、屬性以及施工工序，故用戶在階段施工定義中可以更加全面靈活地控制隧道施工進程。畢竟，早期的PLAXIS3D對一個隧道只能定義一個施工工序，現在卻可以對多個分離的隧道定義獨立的開挖步驟。
|
|

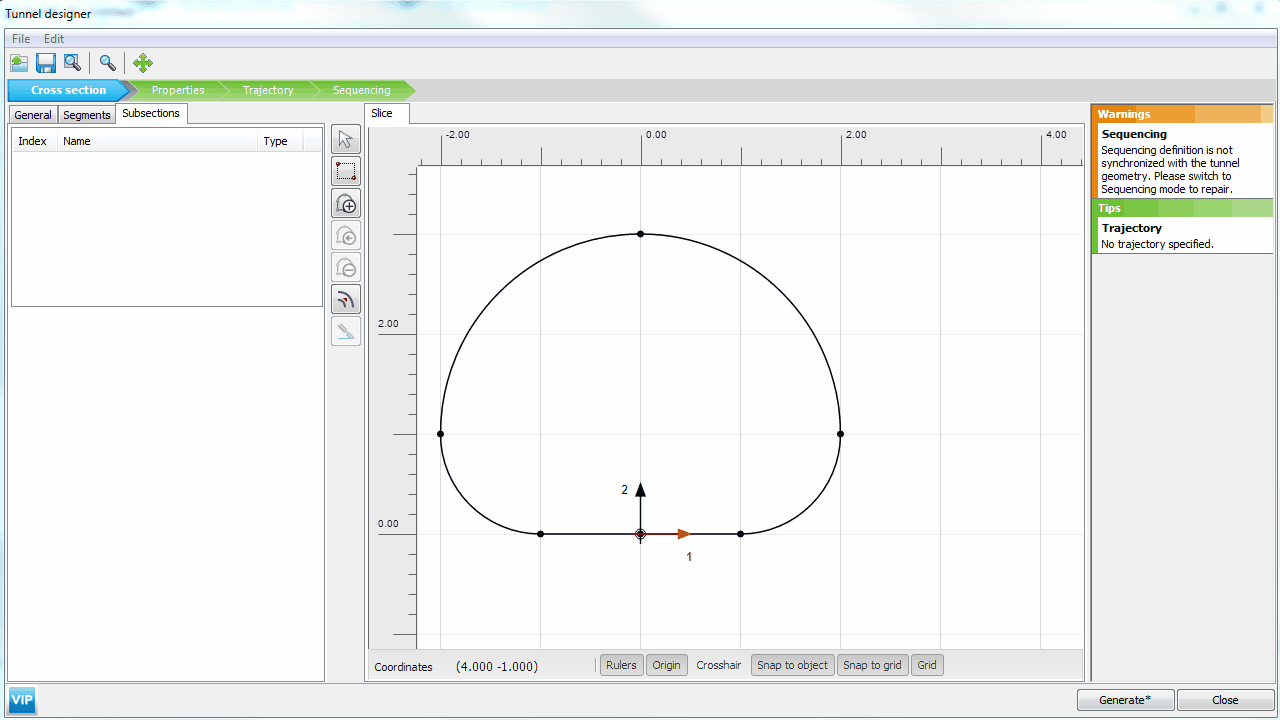

隧道設計器的輸入?yún)?shù)和幾何校核（VIP）
用戶可選用附加信息和輸入?yún)?shù)創建線段（Segment）和子分段（Subsections），以便模擬更加復雜的隧道橫斷面。另外，隧道設計器的幾何校核工具可提示用戶當前橫斷面中可能存在的幾何誤差，尤其適用于導入的隧道橫斷面。除常規的GUI操作外，上述新功能還可以通過編寫腳本來實現更準確快捷的自動化建模。
|
|
|

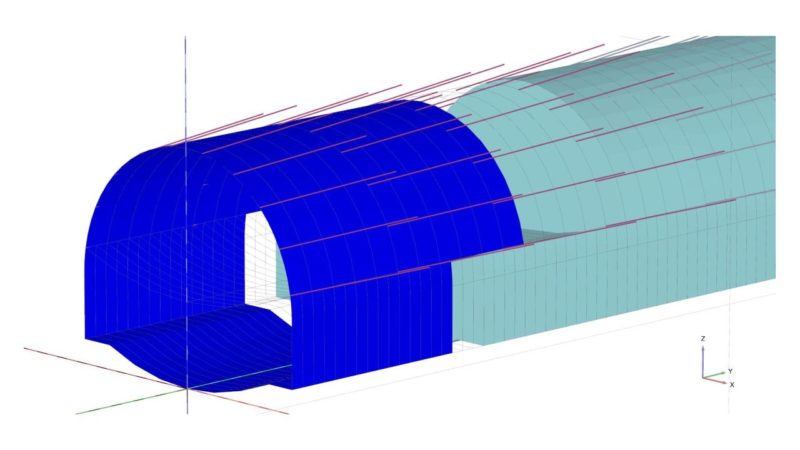

隧道設計器支持護拱的定義（VIP）
用戶可在隧道設計器中選擇早期的巖石錨桿或新增的護拱（Umbrella Arch）作為隧道的加固類型。同時，簡化的間距輸入方式和以隧道頂部為對稱軸的自動化對稱加固，更便于用戶快速準確地輸入數據。
|
其他功能和改進
- 參數優化支持用戶自定義的土體模型（UDSM）
- 后處理程序（Output）可顯示梁或嵌入梁的扭矩結果
- 進一步提高【實體樁的結構內力】工具的穩健性
- 后處理程序（Output）可對荷載箭頭、水荷載等單獨設置縮放選項
- PLAXIS 3D 2018 Viewer
|
