問題描述：

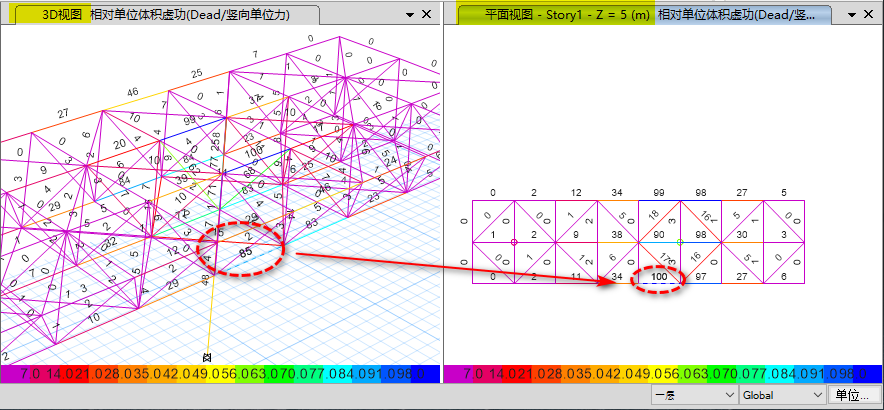

采用虛功圖查看對結構某一特定變形影響最大的構件時，在3D 視圖和平面視圖中，同一個構件其虛功值顯示不一致。如下圖中所選中的桿件，在左側3D視圖中其虛功值為85，而在右側平面視圖中其虛功值為100。
解答：
首先排除由于虛功圖定義錯誤的原因，關于虛功圖的原理及定義方式可查看另一篇Wiki《虛功圖的基本原理和意義》。
在不同視圖中構件的虛功值不同與ETABS中統計構件虛功值的方式相關。ETABS在統計構件虛功值時，僅統計當前視圖中所有構件的虛功，將其進行歸一化處理，計算虛功值。

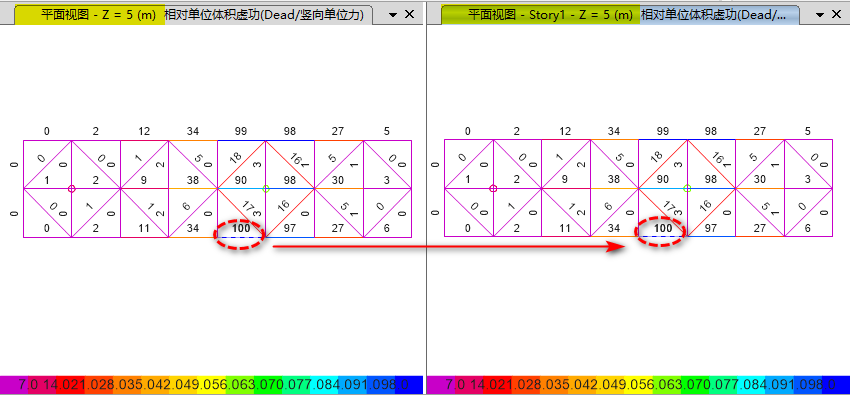

如上圖中所示，左側平面視圖中，該窗口僅能顯示當前story1平面中的所有構件，因此平面中的虛功值僅考慮了該平面中的所有構件；而3D視圖中的虛功值是參考怎么個結構計算的，所以兩者顯示虛功值不同。如果調整視圖，僅顯示結構在z=5m位置處的所有構件，其各個桿件的虛功值將一致，其結果如下圖所示。
需要注意的是，在SAP2000中【虛功值】始終是基于結構中的所有構件統計的，因此其虛功值無論在3D視圖還是平面視圖中均相同。
