進行FNA分析時，選擇何種模態分析方法？
創建者：曾亞，編輯者：曾亞，最近更新：2018/03/26 13:58:39
問題描述：
對減隔震結構進行基于振型疊加的FNA法分析，模態分析分別采用特征向量法和Ritz向量法，對比兩種方法得到的時程工況結果差異很大。請問，應選擇哪種模態方法？
解答：
程序（SAP2000、ETABS）中提供兩種模態分析方法：特征向量法和Ritz向量法。
特征向量法用于求解結構在無阻尼自由振動狀態下的模態和頻率，自振模態的結果對于理解結構本身的動力特性是非常有幫助的。Ritz向量法用于求解由特定荷載激勵的模態，這種方法可有效避免計算不參與動態響應的、對結果精度沒有貢獻的振型。基于初始荷載向量的Ritz向量模態，不像自由振動模態那樣表達結構的固有特性。但在考慮相同計算振型數目的前提下，使用Ritz向量法能夠獲取更高的結構質量參與系數。在基于模態疊加法的反應譜和時程分析中，Ritz向量法是CSI推薦的模態分析方法。
對于減隔震結構，通常采用FNA法進行時程分析，該方法基于模態分析結果。為保證FNA法結果計算的高效和準確性，強烈建議模態分析采用Ritz向量法。

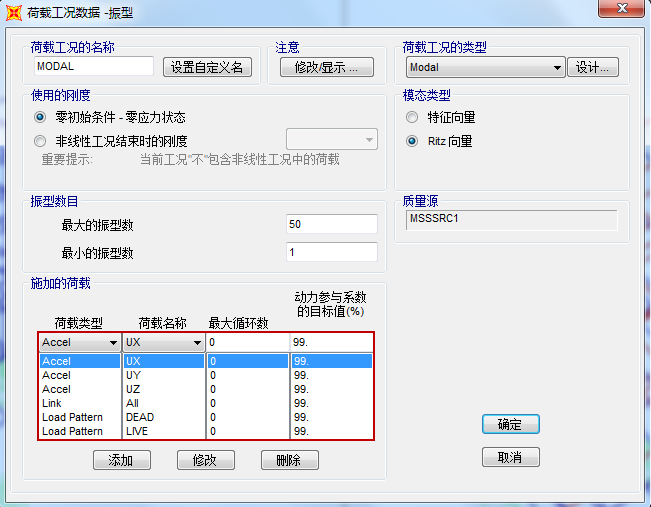

圖1 Ritz向量法模態工況
如圖1所示，在定義Ritz向量法模態工況時，用戶需要輸入【振型數目】和【施加的荷載】。
對于模態數的取值，需保證足夠的模態數量，這要通過多次試算的過程來確定。一般初次輸入估算的模態數量，應大于連接單元非線性自由度數與結構自身自由度數及考慮的荷載數之和。模態數量需滿足荷載參與系數達到一定要求（其中，靜力荷載質量參與系數必須達到100%，動力荷載參與系數盡量高），而非僅僅考察質量參與系數結果。更多內容，請閱讀《》。
另外，用戶需保證模態工況中包絡所有的激勵荷載自由度。在定義【施加的荷載】時可選擇三種荷載類型：加速度荷載、荷載模式、內置的非線性變形荷載。
對于常規結構，一般考慮X、Y方向的加速度（Accel）作為施加的荷載，此時，可基于模態分析的結果進行水平方向上的地震作用求解。若要考慮豎向地震作用，則需要同時施加Z方向的加速度。
對于隔震結構或消能減震結構，由于模型中存在使用連接單元模擬的隔震器或者消能減震器，在進行模態分析時（如圖1），需要在施加的荷載中考慮連接單元的非線性變形荷載（Link）和地震時程工況的初始條件恒、活荷載（Load Pattern）。
