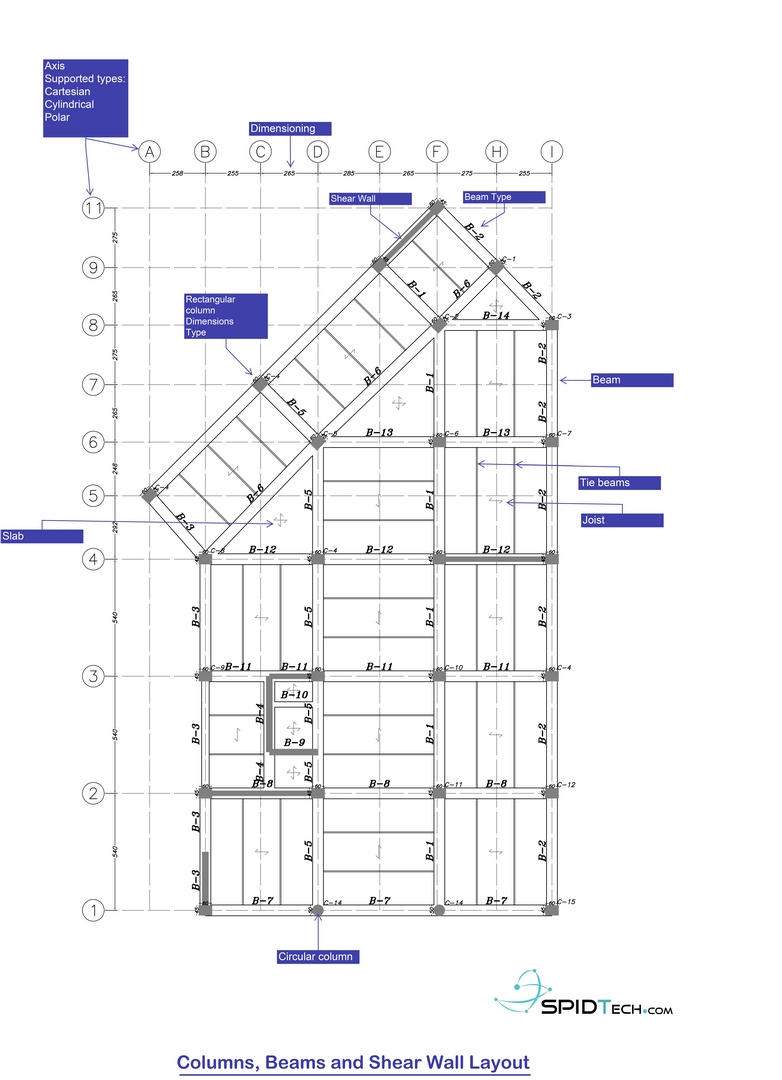

平面圖
將SAP2000中文版或ETABS中文版數據導入AutoCAD生成詳圖。您可以在梁平面圖中發現部分導入數據。梁平面圖是多層結構不同標高位置的平面表達。在這些平面圖中，您可以找到有關梁、柱、剪力墻、板、托梁、連梁以及軸網尺寸等信息。
簡而言之，平面圖包括：
- 梁
- 板
- 托梁
- 連梁
- 柱的符號和尺寸
- 軸網
- 梁索引
- ……

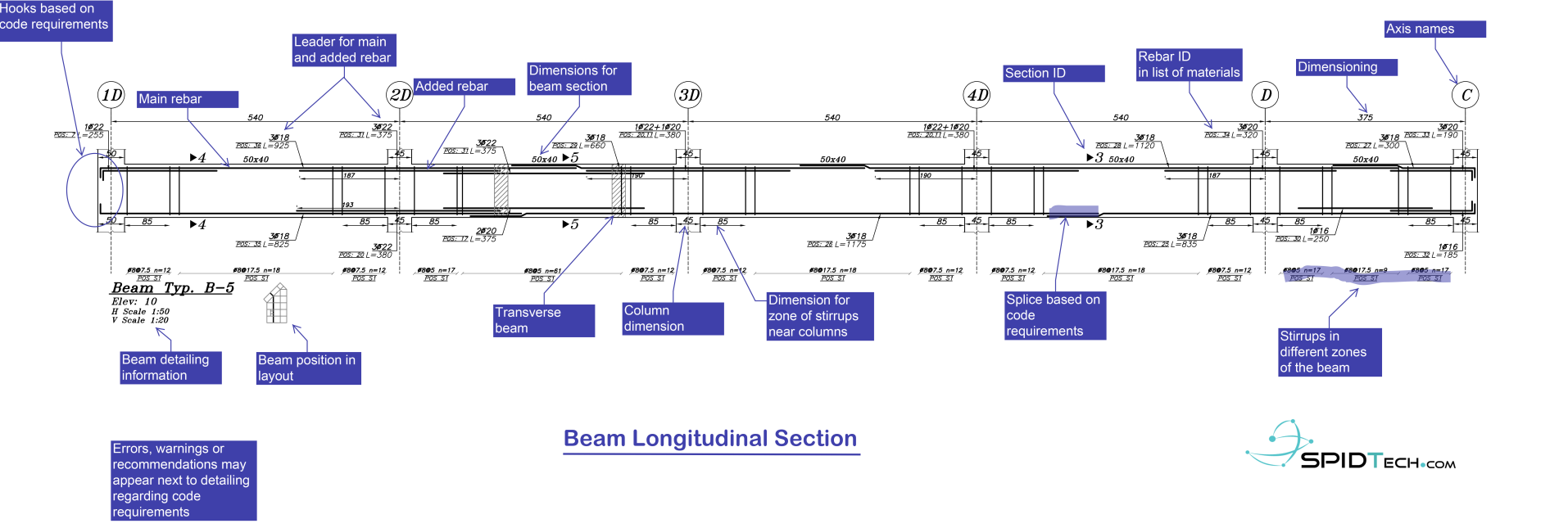

縱斷面
梁的縱斷面有重要的結構信息。包括主筋，附加鋼筋，梁不同區域的箍筋，橫截面，橫梁，柱和柱尺寸。此外，縱斷面包括基于規范要求的搭接，材料表中的鋼筋編號，尺寸和軸線，基于規范要求的彎鉤，梁定位布局，基于規范要求的警告和建議等等。
簡言之，內容包括：
- 主筋和附加鋼筋的確切長度和位置
- 準確的鋼筋切割和彎曲
- 頂部和底部柱位置
- 頂部和底部柱尺寸
- 箍筋型號和位置
- 箍筋面積和尺寸
- 橫梁橫截面的符號
- 軸網尺寸
- ……

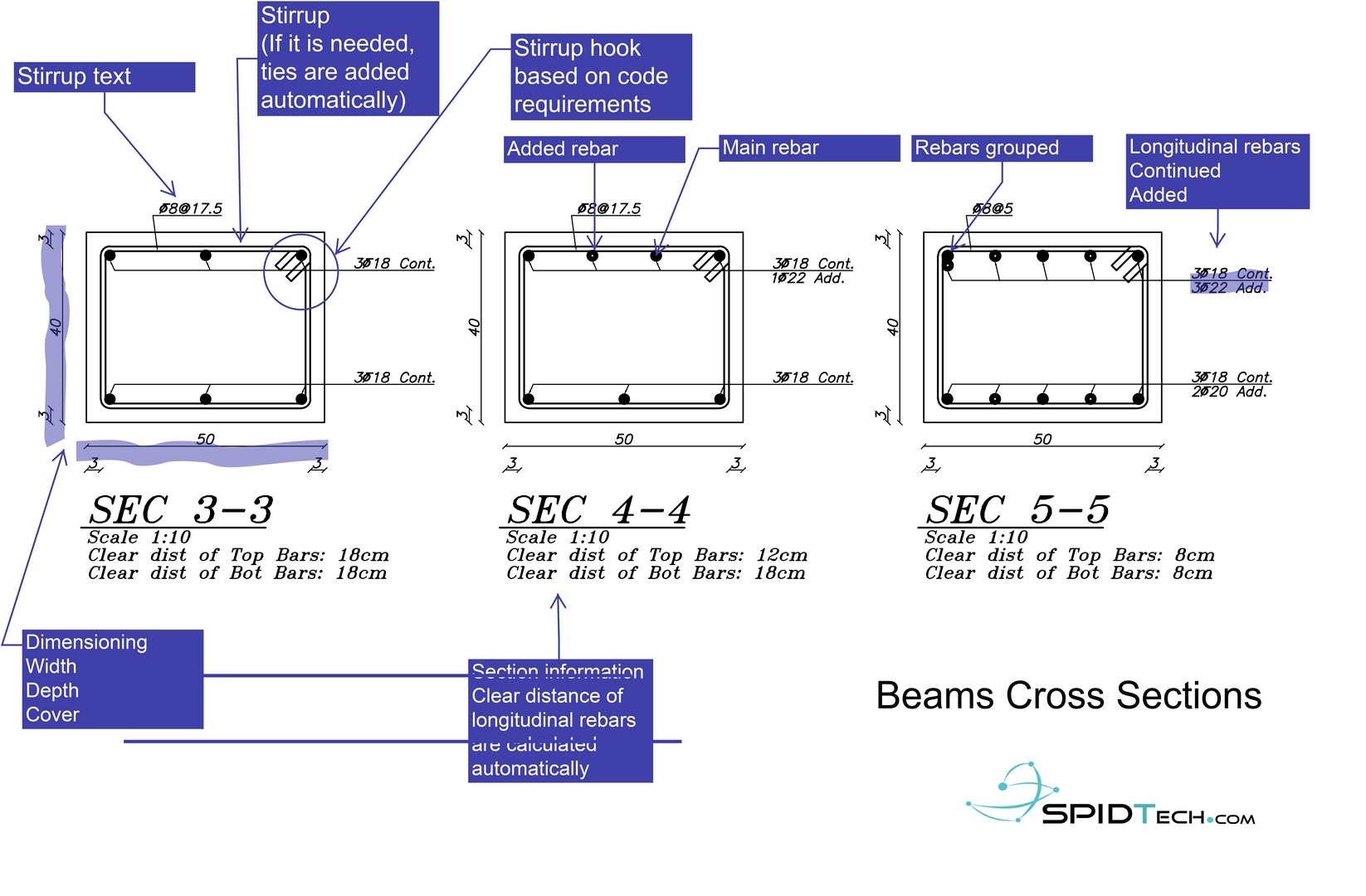

橫斷面
在梁縱斷面的任何位置可以繪制橫斷面線，這將為您提供該位置橫斷面的詳細信息。顯示主筋和附加鋼筋，箍筋和拉筋，基于規范要求的箍筋彎鉤以及箍筋文本。還包括梁截面的寬度，深度和保護層厚度，縱向鋼筋的凈距信息和鋼筋分組。
簡言之，內容包括：
- 隨時隨地生成橫截面
- 精確尺寸
- 鋼筋混凝土保護層
- 頂部和底部鋼筋的間距
- 鋼筋分組
- 箍筋和拉筋
- ……
細部樣式
如前所述，在SPIDER中，梁的縱斷面基于樓層標高逐層顯示了每根梁的信息。另一方面，如果某些梁在不同的樓層中具有相同的幾何位置（相似梁），則無需全部詳細說明。一根梁可以代表結構中所有類似的梁，以避免過多的詳細圖紙。但是，對于類似的梁，縱向截面的規格（如主筋，附加鋼筋和梁的橫截面）可以兩種樣式顯示：分別顯示、包絡顯示。
分別顯示是指，為所有相似梁繪制一個縱斷面的幾何，在該縱斷面的主體上合理地顯示了不同樓層的主筋，附加鋼筋等的規格。
包絡顯示是指，為所有相似梁繪制一個縱斷面幾何，但不是詳細列出每個標高的主筋，附加鋼筋等規格，而是根據所有標高的最大值來詳細說明這些規格。
設置
根據工程判斷和以下方面的需求，可在設置中管理所有詳圖部分：
- 常規
- 布局
- 梁
- 柱
- 剪力墻
- 基礎/樓板
SPIDER的所有詳圖部分都可以在設置中進行管理，這些設置旨在實現工程判斷和結構的特定需求。盡管在軟件設置中對每個結構構件的詳圖都有一些適用于多數情況的默認數值，但也可以根據每個項目或用戶的特定要求對其進行自定義。
托梁和樓梯的設置參數在相應的對話框中。
