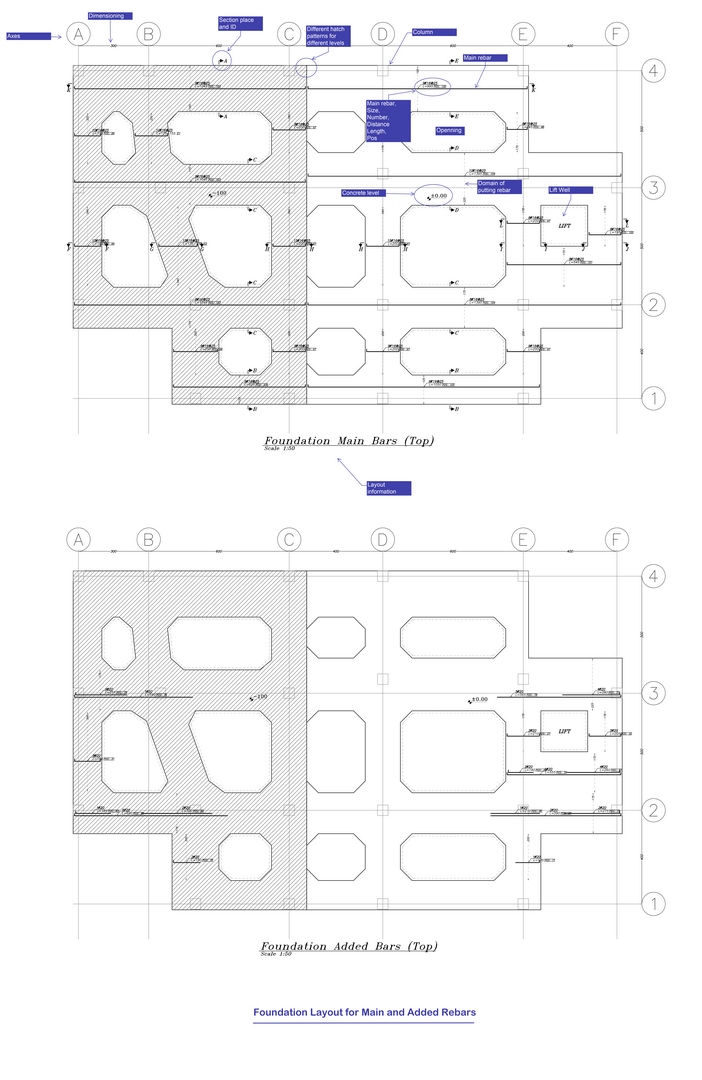

主鋼筋布置
所有基礎/樓板細節來自著名的CSI軟件，SAFE中文版 ?。在基礎和樓板的詳圖中，可以根據規范設置主鋼筋的直徑和距離。可以為A層和B層的每個基礎板帶分別設置這些參數。此外，在基礎或樓板平面圖上顯示鋼筋布置區域。在基礎/樓板的橫截面上顯示主鋼筋。
簡而言之，基礎/樓板的主鋼筋布局包括：
- A層和B層主鋼筋
- 鋼筋定位距離
- 軸線
- 混凝土等級
- 橫截面位置
- ……
附加鋼筋布置
附加鋼筋基礎/樓板詳圖數據來自著名的CSI軟件，SAFE中文版 ?。根據用戶設置的基礎/樓板幾何形狀，詳細繪制加筋布置。在包含此類結構數據的SPIDER布局中，您會看到A和B層附加鋼筋布置的區域和距離。這樣的布局包括尺寸標注，軸線，橫截面符號以及型號，數量，距離，長度和材料ID列表。它還包括電梯井，混凝土等級，開洞，顯示不同標高的不同填充圖案，柱和剪力墻符號，等等。
根據用戶設置的基礎/樓板幾何形狀，繪制附加鋼筋，其中包括：
- A層和B層附加鋼筋、范圍和距離
- 軸線和尺寸
- 截面符號
- ……

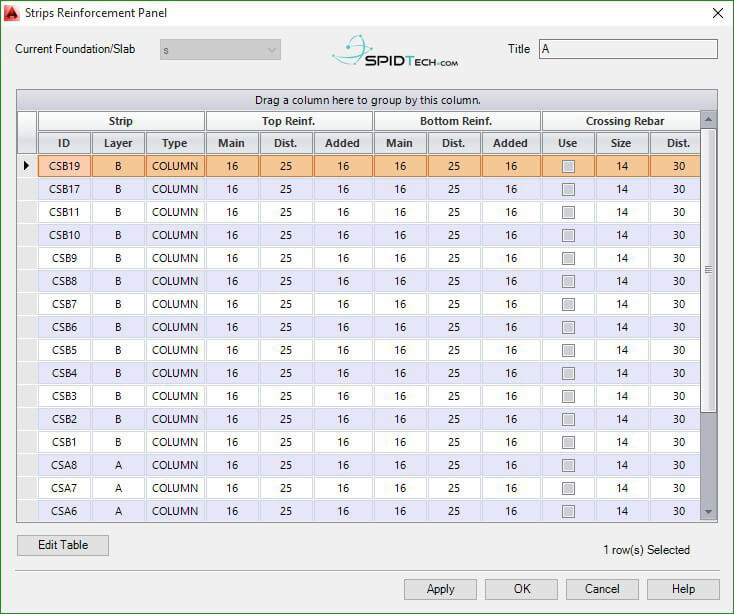

鋼筋管理
基礎/樓板配筋的有效使用一直是結構工程師面臨的挑戰。必須考慮大量耗時的計算和參數。然而，SPIDER可以通過其鋼筋管理面板中的效率策略來應對這些挑戰。
簡而言之，為實現最佳鋼筋管理，應考慮以下參數：

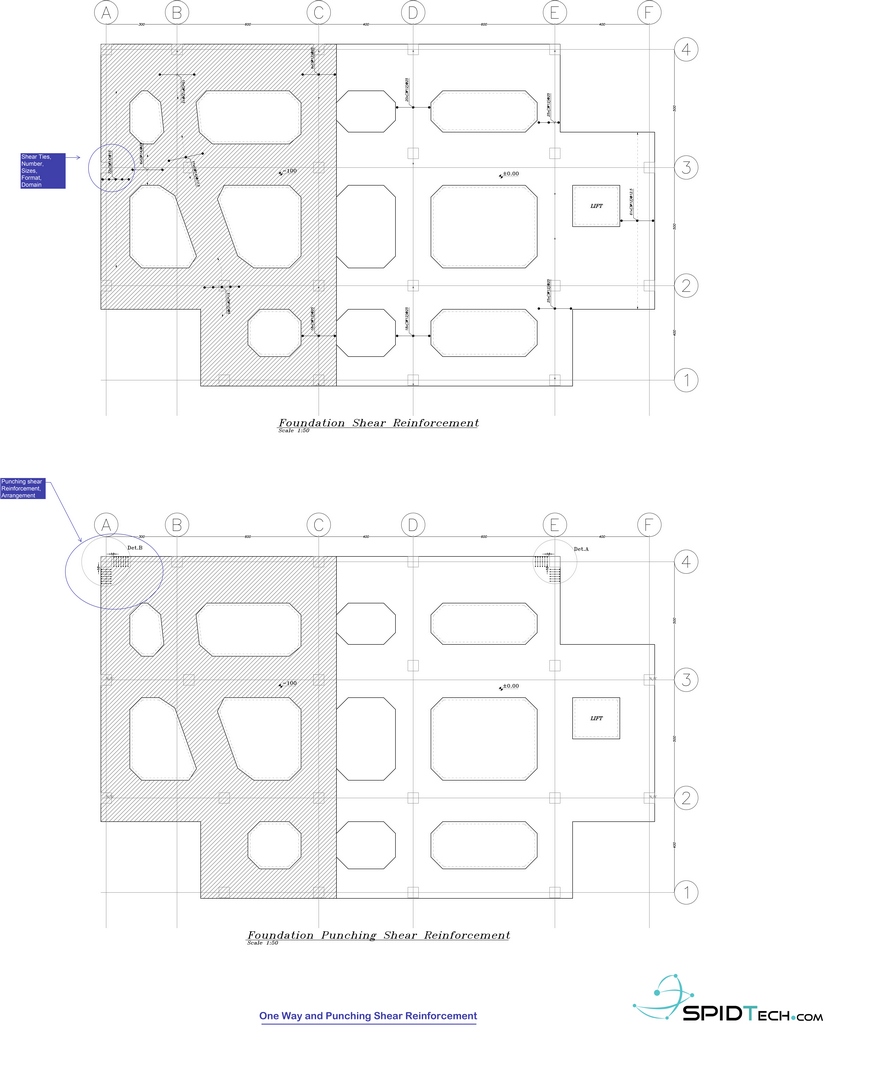

單向抗剪配筋
除了基礎和樓板中的主要鋼筋和附加鋼筋外，SPIDER還可以詳細描述單向抗剪鋼筋。SPIDER檢測需要針對單向剪切進行配筋的區域，并計算所需的數量。單向抗剪鋼筋布局包括剪力鋼筋的布置、型號、區域、數量和形式。單向抗剪鋼筋按板帶寬度計算，詳見布置圖。所需的單向抗剪鋼筋面積來自SAFE中文版?的Av/s值。這些值是單向抗剪配筋的基礎。
簡言之，內容包括：
- 檢測區域
- 計算所需數量
- 單向抗剪鋼筋布局
- 抗剪鋼筋細節
- 布置
- 型號
- 區域
- 數量
- 形式
- ......

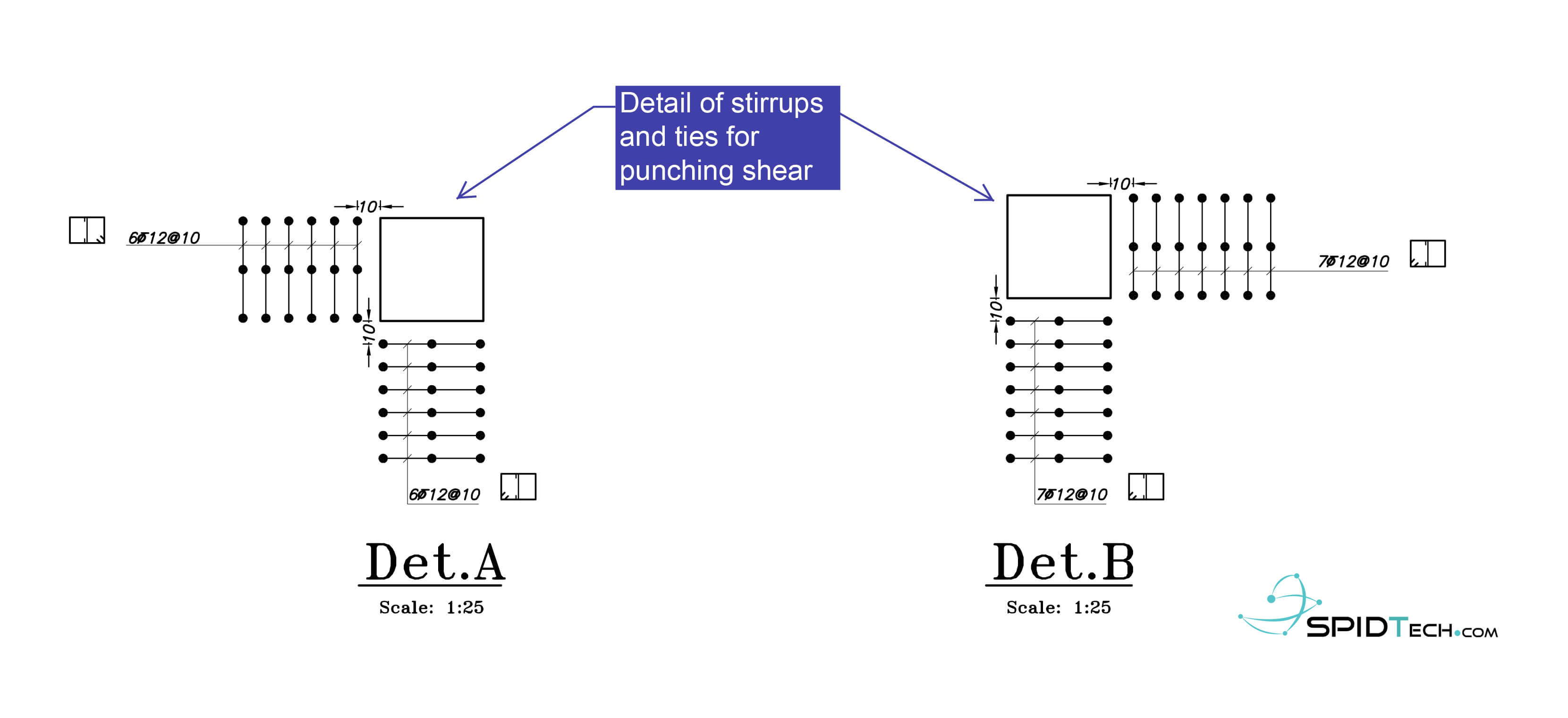

沖切配筋
剪切應力和沖切面積用SAFE中文版?計算。如果基礎/樓板的混凝土不能承受沖切應力，則根據ACI和用戶的設定計算繪制所需的沖切配筋。

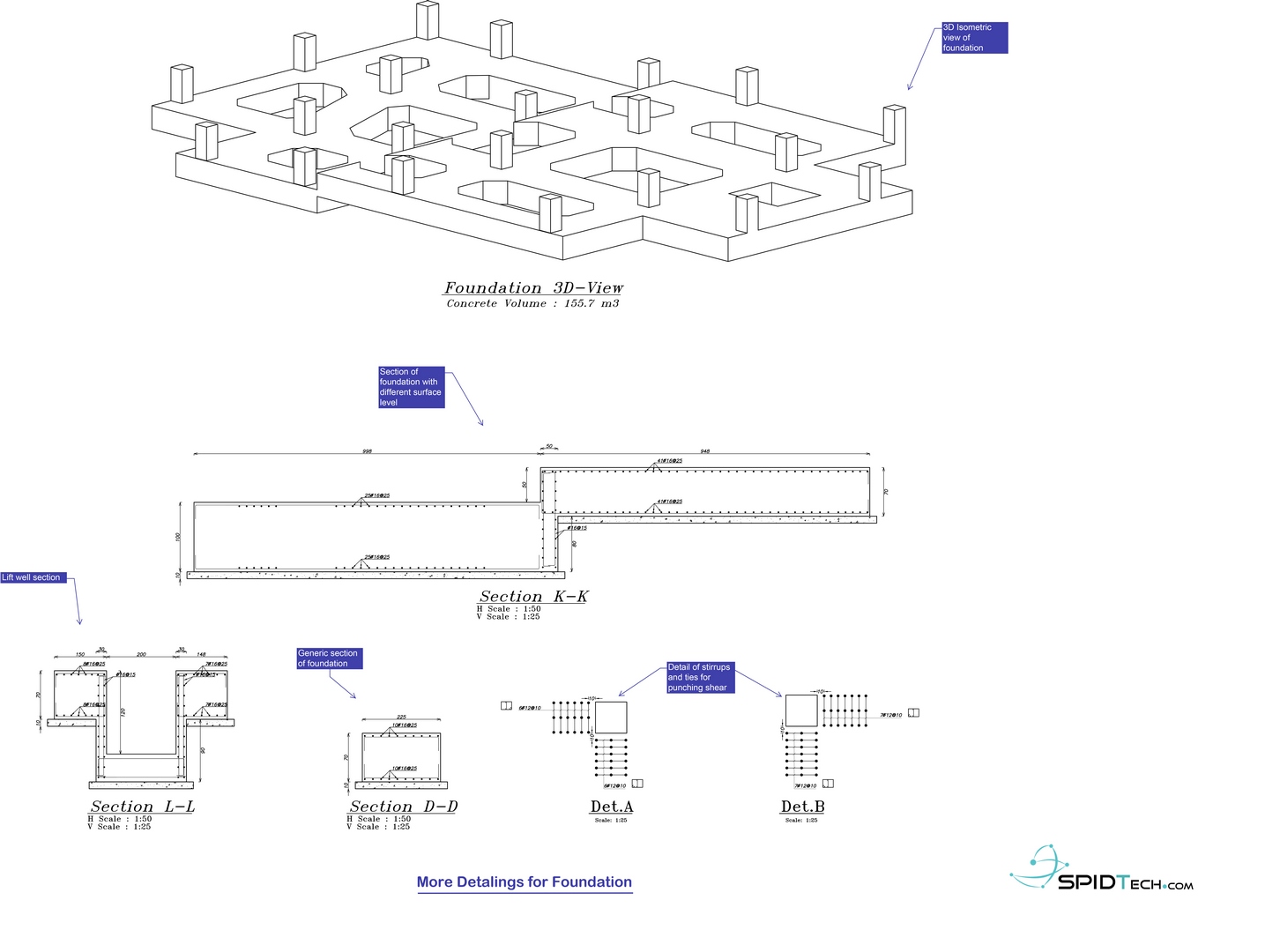

等軸測圖
SPIDER根據用戶設置的角度給出了基礎/樓板的3D視圖。可以通過設置X軸和XY平面來設置視角。這樣可以更好地了解基礎幾何形狀。此外，基礎/平板的混凝土體積已計算并顯示在等軸測圖中。

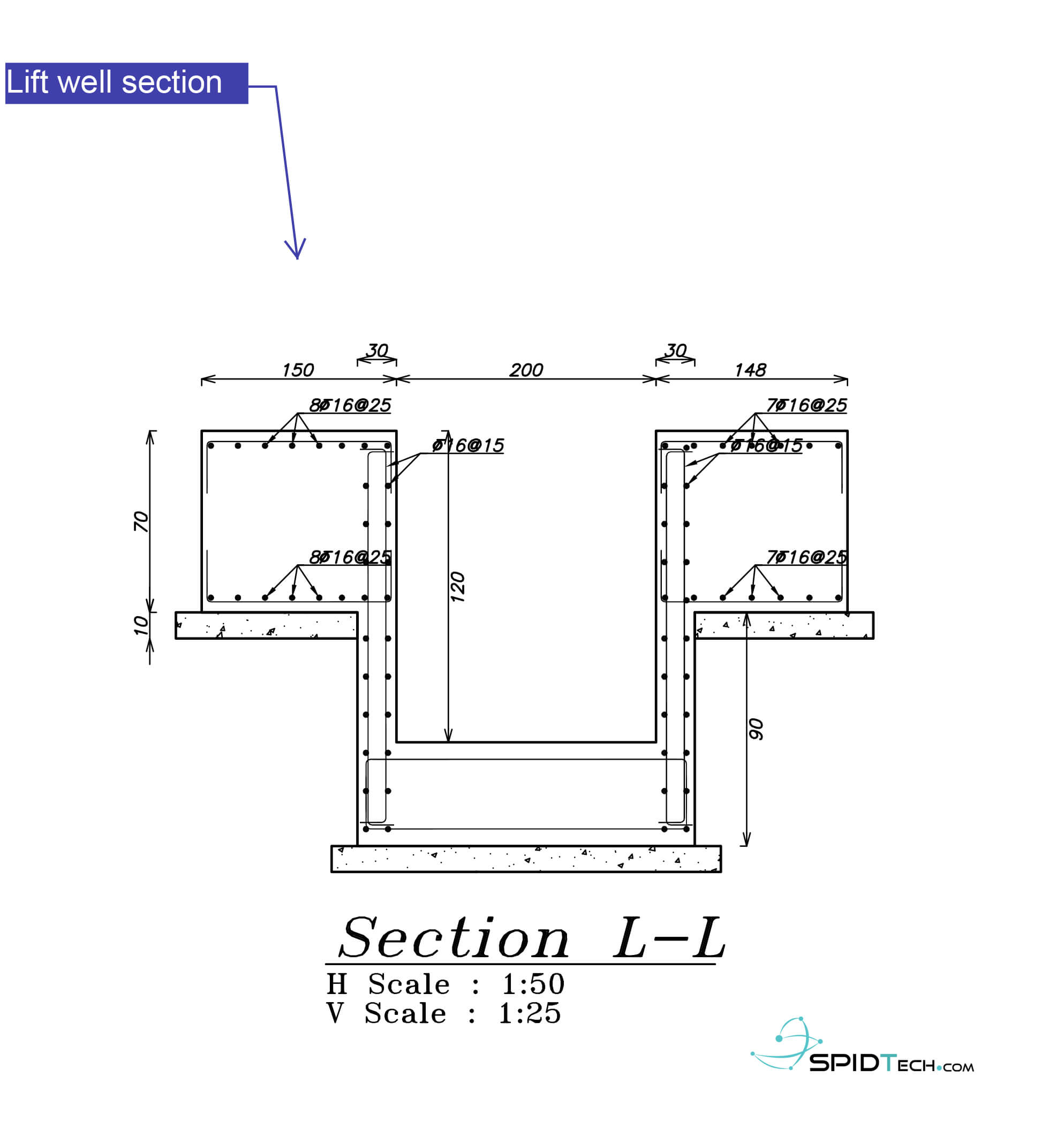

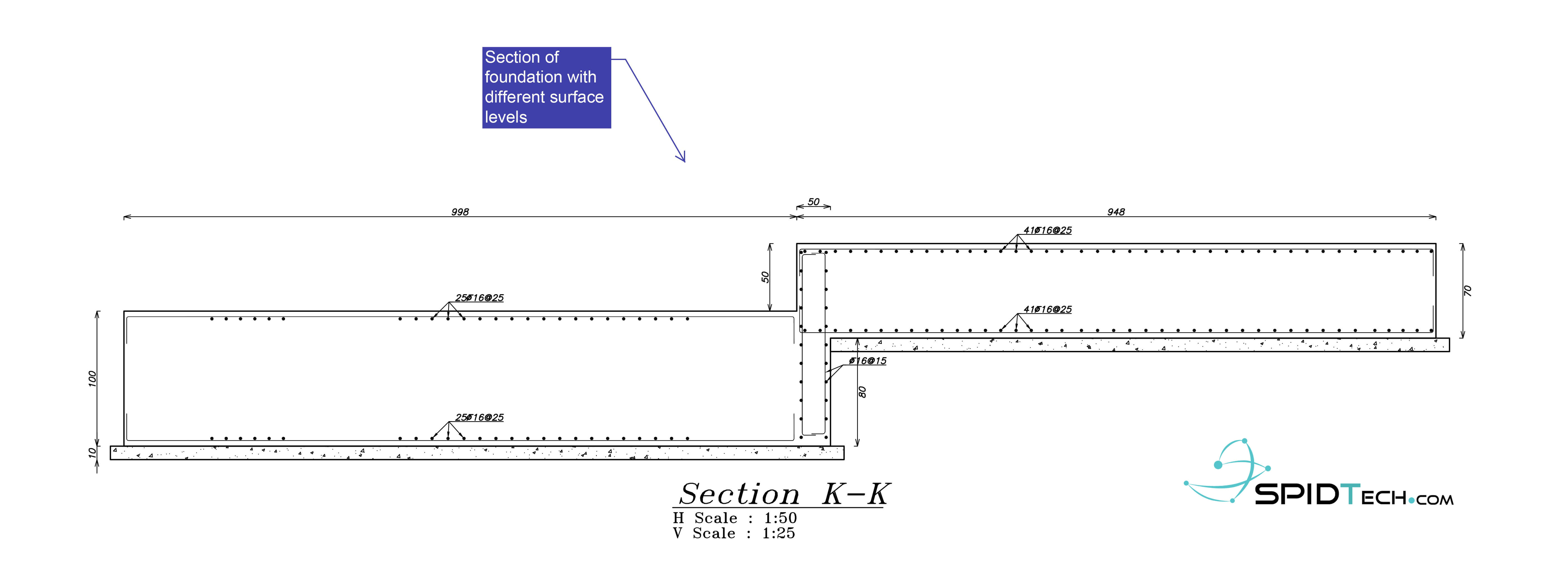

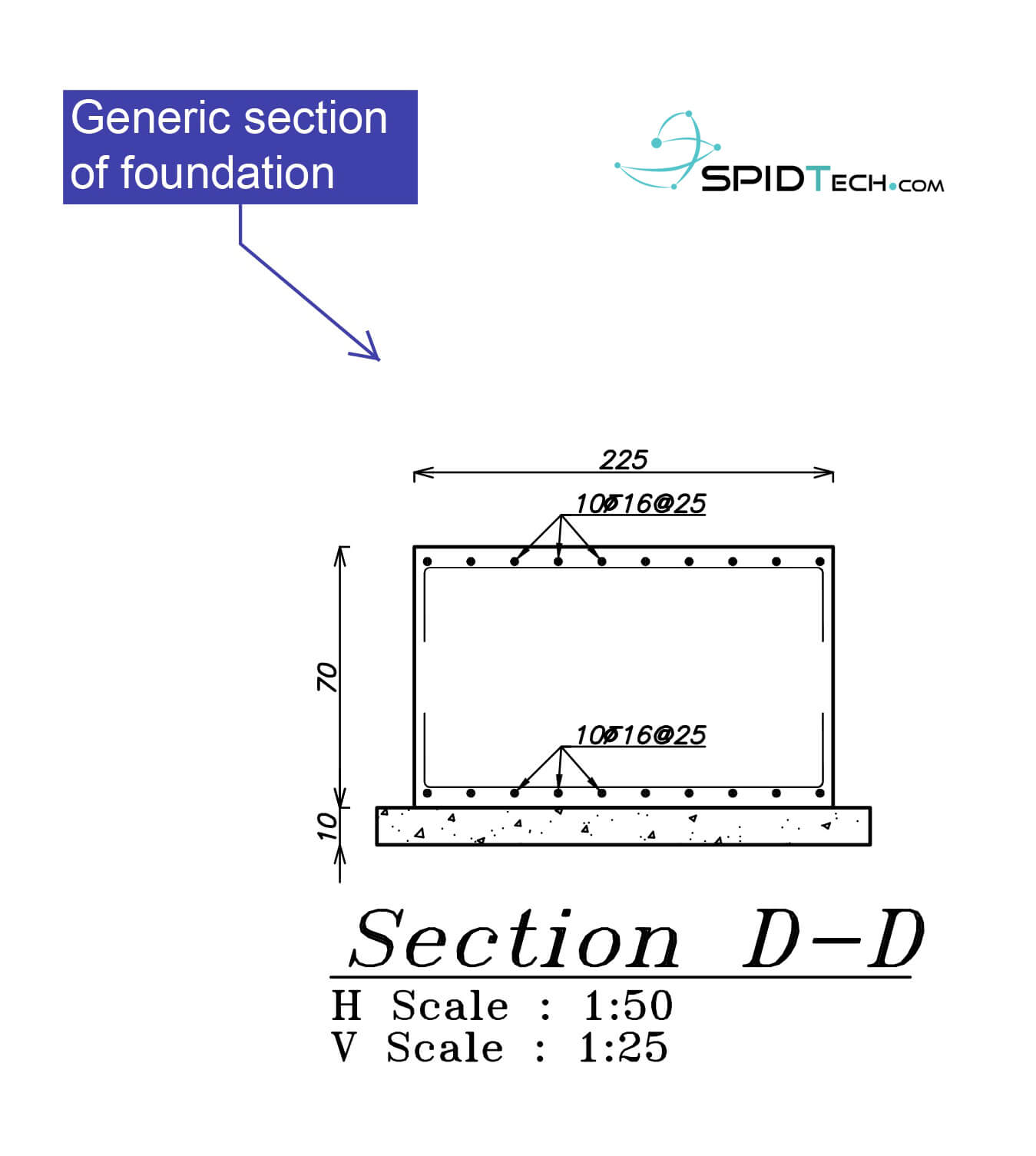

橫截面和電梯井詳圖
電梯井可在基礎布置中詳細說明。您也可以繪制井的橫截面。通過在布局平面的所需區域上繪制剖切線，您可以看到該部位的剖面圖。如果這條線切割到電梯井，則井壁和底部的配筋細節也將包括在內。電梯井橫截面包括底部平板和井壁的水平和豎向鋼筋，混凝土等級，尺寸，混凝土厚度，比例尺，命名等。
板
所有板的細節都基于著名的CSI軟件SAFE中文版?的輸出數據。對于基礎，您需要管理多個板的詳細信息。
此詳細信息包括：
- 布局
- 頂部和底部鋼筋
- 主鋼筋和附加鋼筋
- 鋼筋的型號、數量、距離、長度和材料ID
- 單向沖切配筋
- 柱帽
- 橫截面
- 3D視圖

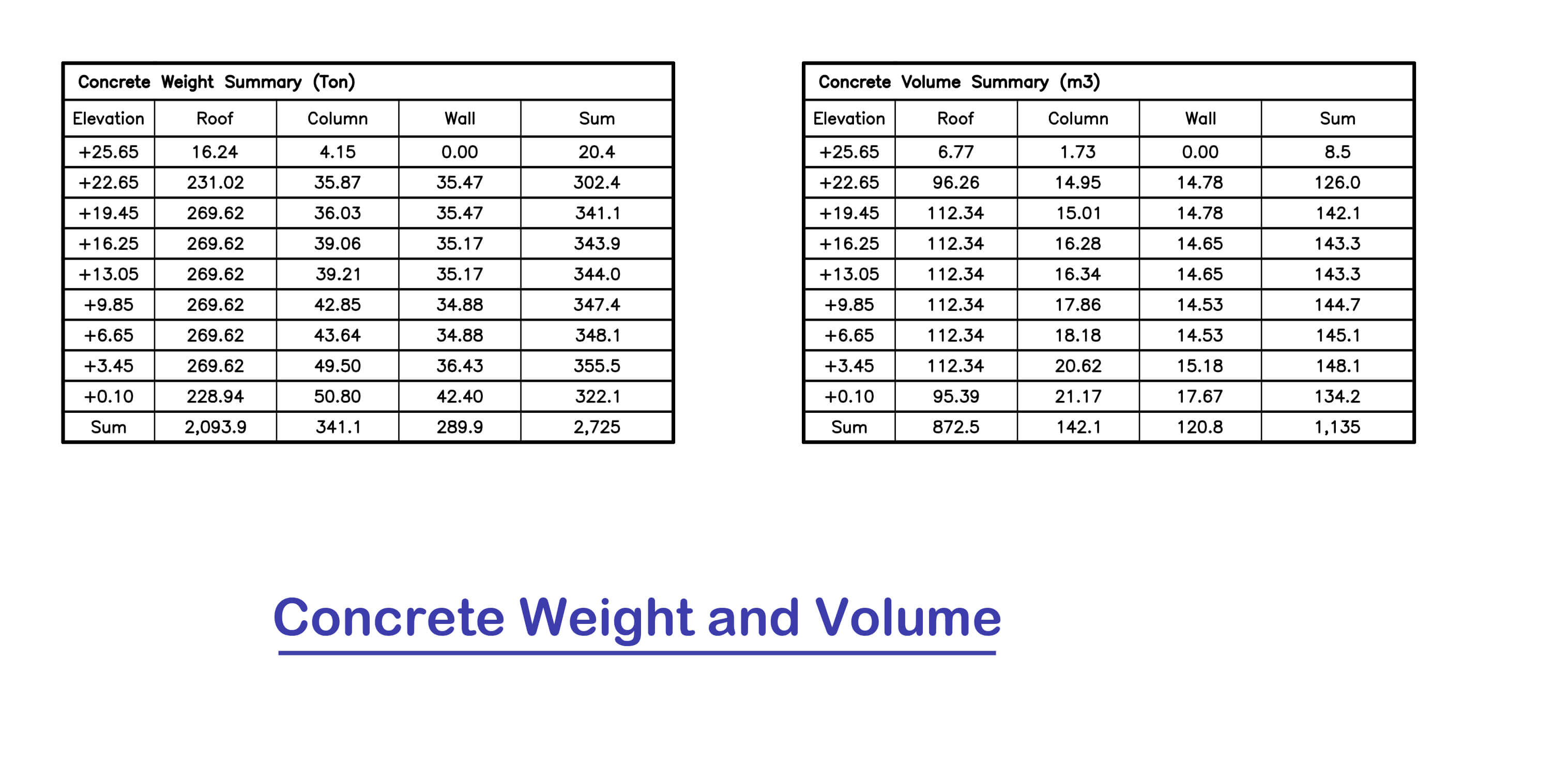

- 鋼筋和混凝土體積組成的材料清單
- ......
設置
根據工程判斷和以下方面的需求，可在設置中管理所有詳圖部分：
- 常規
- 布局
- 梁
- 柱
- 剪力墻
- 基礎/樓板
SPIDER的所有詳圖部分都可以在設置中進行管理，這些設置旨在實現工程判斷和結構的特定需求。盡管在軟件設置中對每個結構構件的詳圖都有一些適用于多數情況的默認數值，但也可以根據每個項目或用戶的特定需求進行自定義。
托梁和樓梯的設置參數在相應的對話框中。
