立面圖

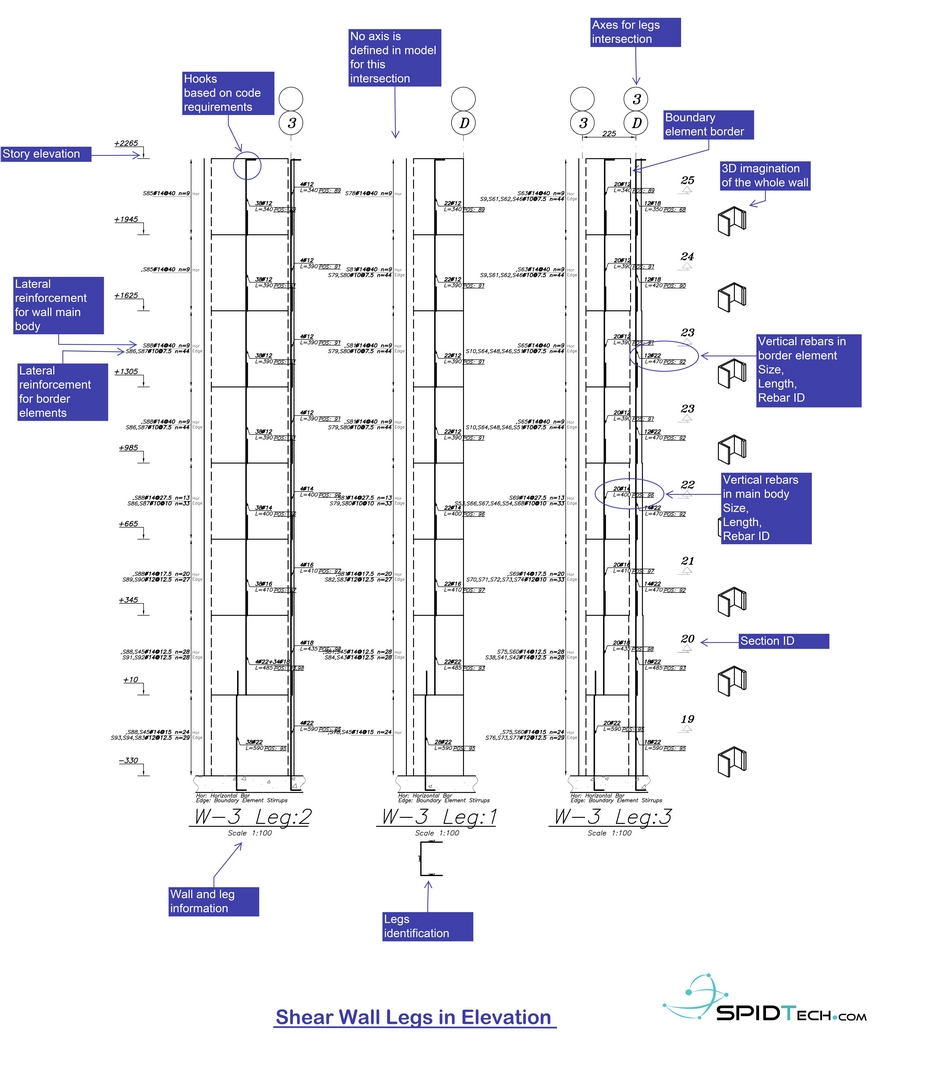

剪力墻的輸入僅來自ETABS中文版?的分析和設計數據。在ETABS中文版?截面設計器中設計了本項目的剪力墻后，您可以在SPIDER中對其進行詳圖繪制。詳圖包括不同樓層的剪力墻截面，以及該截面各墻肢的立面圖。每個墻肢的立面圖包括墻和墻肢I(xiàn)D、截面ID、垂直和水平鋼筋、垂直邊緣構件和箍筋、樓層標高、基于規范要求的彎鉤和搭接、開洞、連梁、整個墻的三維視圖、材料ID列表等等。
簡言之，剪力墻立面圖包括：
- 墻肢I(xiàn)D
- 連梁ID
- 縱橫鋼筋
- 垂直邊緣構件和箍筋
- 樓層標高
- 彎鉤和接頭
- 開洞
- 連梁
- 3D視圖
- 材料ID清單
- ……
橫截面

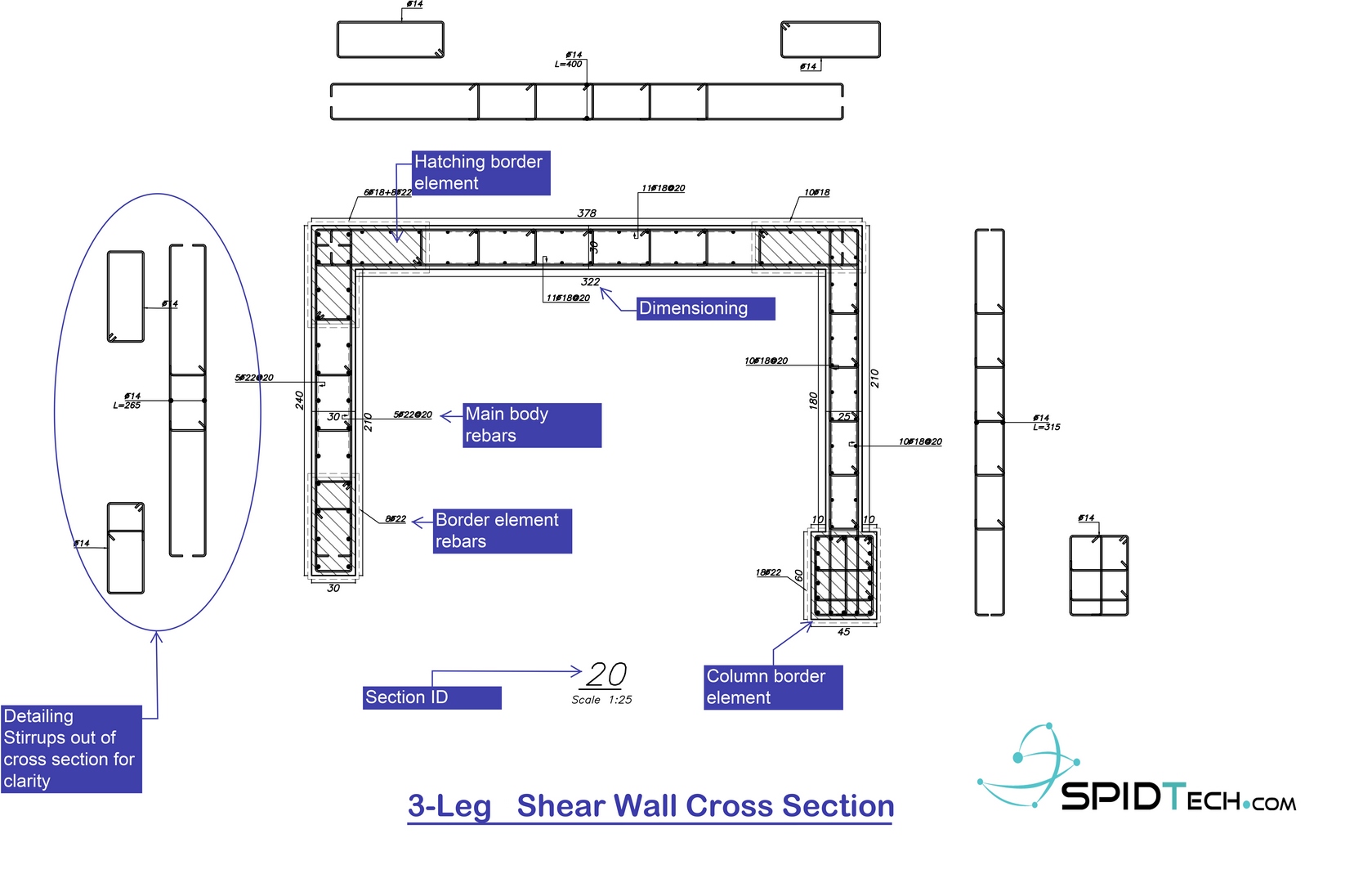

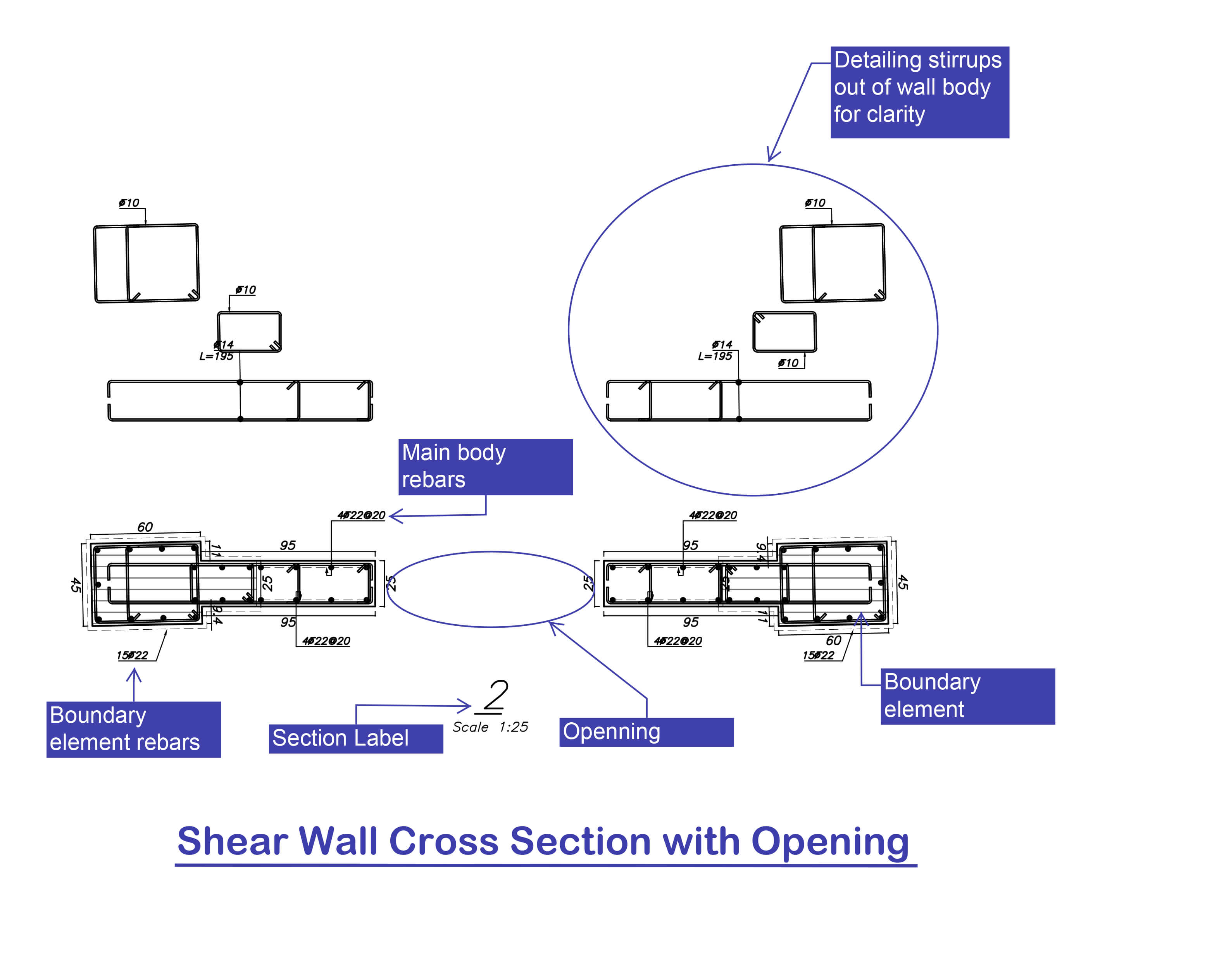

根據剪力墻立面的詳細信息，可以獲得墻任何位置的橫截面。這些截面顯示了墻的縱向和橫向鋼筋。在配筋方面，SPIDER截面也顯示了邊緣構件的配筋。截面幾何、開洞、尺寸、保護層和比例是在剪力墻截面上顯示的其他結構數據。此外，為了清楚起見，在橫截面之外詳細繪制了箍筋。
簡而言之，剪力墻的橫截面包括：
- 縱向鋼筋
- 橫向鋼筋
- 邊緣約束構件配筋
- 開洞
- 比例
- 截面幾何
- 尺寸
- 保護層
- ……
連梁

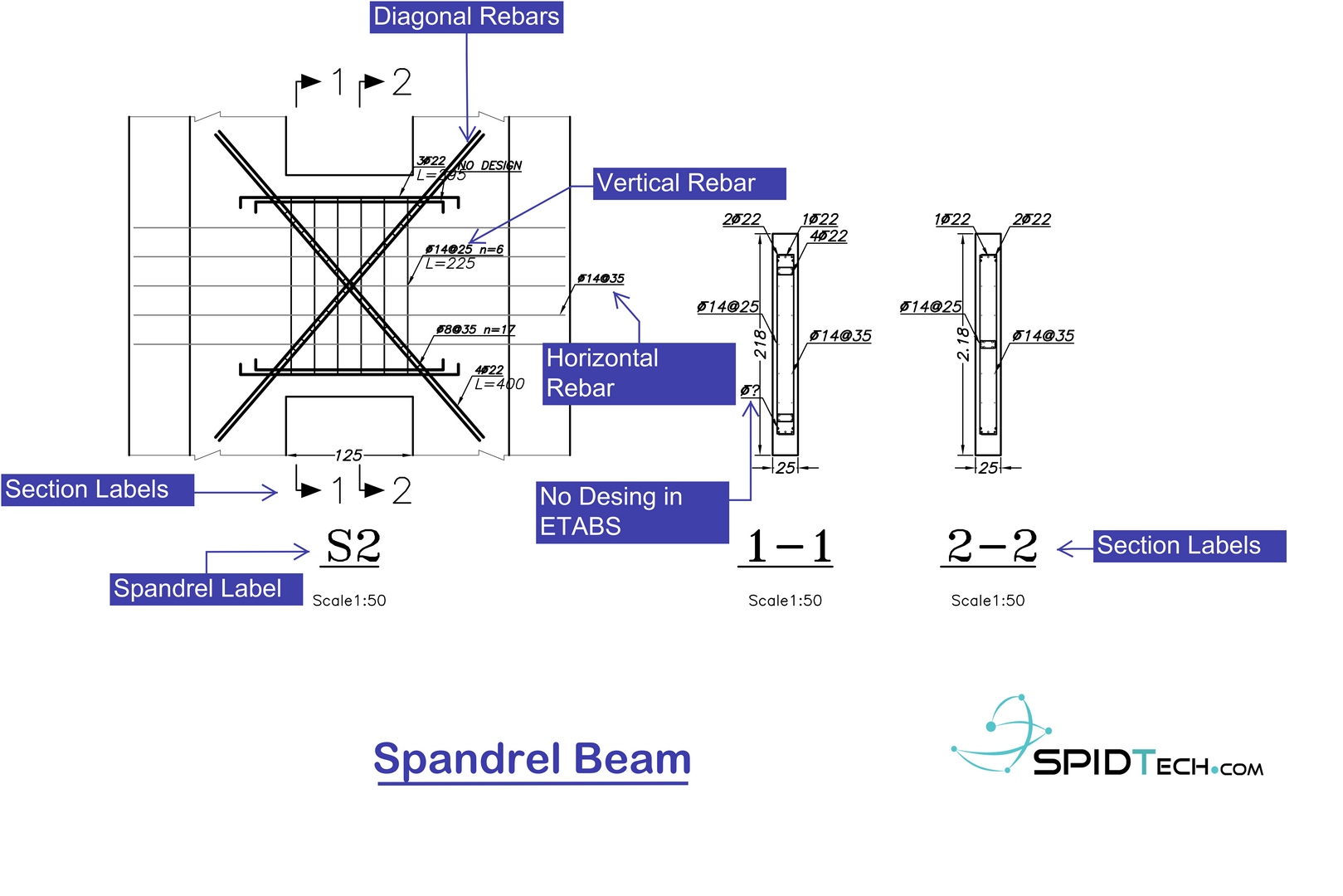

在剪力墻的立面詳圖之后添加的另一個選項是連梁，它顯示了對角斜筋、垂直和水平鋼筋。此外，還包括連梁的垂直截面。
簡而言之，連梁包括：
- 對角斜筋
- 橫向配筋
- 縱向配筋
- 立面圖
- 截面
- ……
編輯
您可以選擇在形狀變量和鋼筋變量?jī)蓚€(gè)區域中編輯剪力墻。對于形狀變量管理，SPIDER可以使墻與柱邊緣對齊。此外，鋼筋形狀和位置可以簡單地修改，以滿足您的需要。在這里，可以添加或刪除不同尺寸和不同距離的鋼筋。也可以更改鋼筋尺寸。
簡而言之，編輯的優勢在于：
- 將墻與柱對齊
- 以單個、線性或方形排列添加鋼筋
- 刪除或更改詳細鋼筋的大小
- ……
設置
根據工程判斷和以下方面的需求，可在設置中管理所有詳圖部分：
- 常規
- 布局
- 梁
- 柱
- 剪力墻
- 基礎/樓板
SPIDER的所有詳圖部分都可以在設置中進行管理，這些設置旨在實現工程判斷和結構的特定需求。盡管在軟件設置中對每個結構構件的詳圖都有一些適用于多數情況的默認數值，但也可以根據每個項目或用戶的特定需求進行自定義。
托梁和樓梯的設置參數在相應的對話框中。
